Existe algum Smart Wifi Switch com funcao 3-Way ?

[Kleyson Rios]

Boa tarde.



Existem algum Smart Wifi Switch com a funcao 3-Way, ou seja, que funcione como um interruptor paralelo ?



Atenciosamente.

Kleyson Rios.

[.if]

Caso o google não te ajude (clique), você pode achar algum que possua os 3 contados do relé disponíveis. Geralmente só o NA vai pra fora deixando o NF apenas numa ilha. Apesar de que o relé pode nem ter o NF. Vai ter que analisar. (tenho alguns.. não analisei por não precisar..) O que você deve fazer é desmontar e isolar os 3 contatos C NA e NF, cortando trilhas e etc e montar seu paralelo nelas. Não é totalmente difícil.

Alguém usou recentemente o termo "secar" os contatos do relé dum sonoff... td av

[alexandre.mbm]

Um Sonoff básico pode ser acionado remotamente ou através de botão pulsador. Por que você simplesmente não ocupa-se de fazer extensões DC (com fio) ou pulsadores sem fio, para o referido botão? Seria menos invasivo do que alterar hardware pronto.

[.if]

A ponderação de @alexandre.mbm me fez refletir.. de onde surgiu a necessidade de tal configuração de 2 inteligentes paralelos? Se o objetivo de 2 interruptores paralelos é apenas o controle distante um do outro, não consegui [ainda] incorporar um aumento de distância ainda maior com 2 (dois) wireless... Na minha pequena mente, um tipo normal em paralelo com um wireless aí sim meio que faz sentido.

De toda a forma, em ambos os casos creio que não dá pra saber remotamente se está on ou off.

[alexandre.mbm]

No uso comum de interruptores paralelos a pessoa olha diretamente para a luminária acesa ou apagada. É nesse cenário que faria sentido a minha ponderação.



Eu entendo que também pode existir o interesse de se ter múltiplos clientes remotos. Realmente eles deveriam conhecer o estado ligado-desligado da carga controlada (seja ela uma luminária ou qualquer outro equipamento AC). Aqui entra a consideração feita por @.if.



E eu acabo de entender que a demanda incluía um terceiro interruptor, intermediário.

[.if]

  Em 03/07/2023 às 13:01, alexandre.mbm disse:

entender que a demanda incluía um terceiro interruptor, intermediário.

Expandir

Percebi também. Neste caso há a opção de se remover o relé original e substituir por um relé reversível de 2 polos (clique).

Algo como



[alexandre.mbm]

  Em 03/07/2023 às 15:01, .if disse:

opção de se remover o relé original e substituir por um relé reversível de 2 polos (clique)

Expandir



Caso o interruptor intermediário seja um Sonoff.

[.if]

  Em 03/07/2023 às 15:47, alexandre.mbm disse:

Caso o interruptor intermediário seja um Sonoff.

Expandir

Revisando... tens razão: não precisa adaptar pro intermediário: basta adaptar pra um dos outros: fica menos complicado (pra alguém que não seja eu explicar-lhe )

[alexandre.mbm]

@.if , deixei de entender ou me dei conta de que eu não estava lhe entendendo.

[.if]

De boa.

O intermediário tem que ser 2 polos e reversível o que dificulta o entendimento e adaptação. Já os da ponta, basta 1 polo e reversível o que torna a adaptação menos difícil.



Falando em dúvidas.. a minha sobre a real função deste projeto permanece...

[alexandre.mbm]

Continuo sem entender. O relé reversível dá certinho justamente no intermediário.

[.if]

  Em 03/07/2023 às 17:39, alexandre.mbm disse:

O relé reversível dá certinho justamente no intermediário

Expandir

Sim mas tem que ter 2 polos ou 2 relés de 1 polo

Já os extremos basta 1

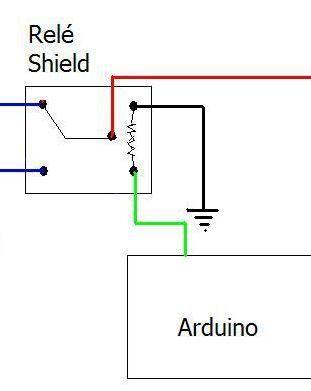

Se entendi bem a mente do [ausente] garoto, penso que o arranjo abaixo pode atender suas expectativas.

Considerei o rele shield como o sonoff adaptado ou nem muito: desde que se siga direitinho as conexões.

Acho que esta é a resposto do



.. de outra pessoa, já que a deste tópico nos ignorou

[Kleyson Rios]

@.if esse esquema que você fez eh exatamente o que eu preciso fazer, preciso trocar um paralelo da ponta por "alguma coisa", por isso minha pergunta.



não existe nenhum tipo de modulo "Smart WIFI Switch XYZ" que faca esse papel ? Sem precisar de um arduino ?



E que possa ser utilzado no app Smart Life para ficar integrado com Alexa e ter o status da luz.



Meu problema esta ate descrito nessa outra thread de forma mais especifica





Atenciosamente.

@.if a outra thread é minha tb:)



La eu detalhei melhor, aqui tentei ser mais direto pra saber se existia algum modulo ou não

[alexandre.mbm]

@.if, agora entendi.



  Citação

Expandir



  Em 03/07/2023 às 18:30, Kleyson Rios disse:

Não existe nenhum tipo de módulo "Smart Wi-Fi Switch XYZ" que faça esse papel sem precisar de um Arduino, e que possa ser utilizado no app Smart Life, para ficar integrado com Alexa e ter o status da luz?

Expandir



O ponto de partida é buscar um simples que monitore o estado da luz.

[Kleyson Rios]

@.if @alexandre.mbm Poderiam mostrar exatamente qual eh o "rele shield como o sonoff" que poderia ser utilizado e o que significa "adaptado ou nem muito".



E o que precisaria ser feito no arduino ?



Meu conhecimento na area de eletronica é bom limitada.



Atenciosamente.

[alexandre.mbm]

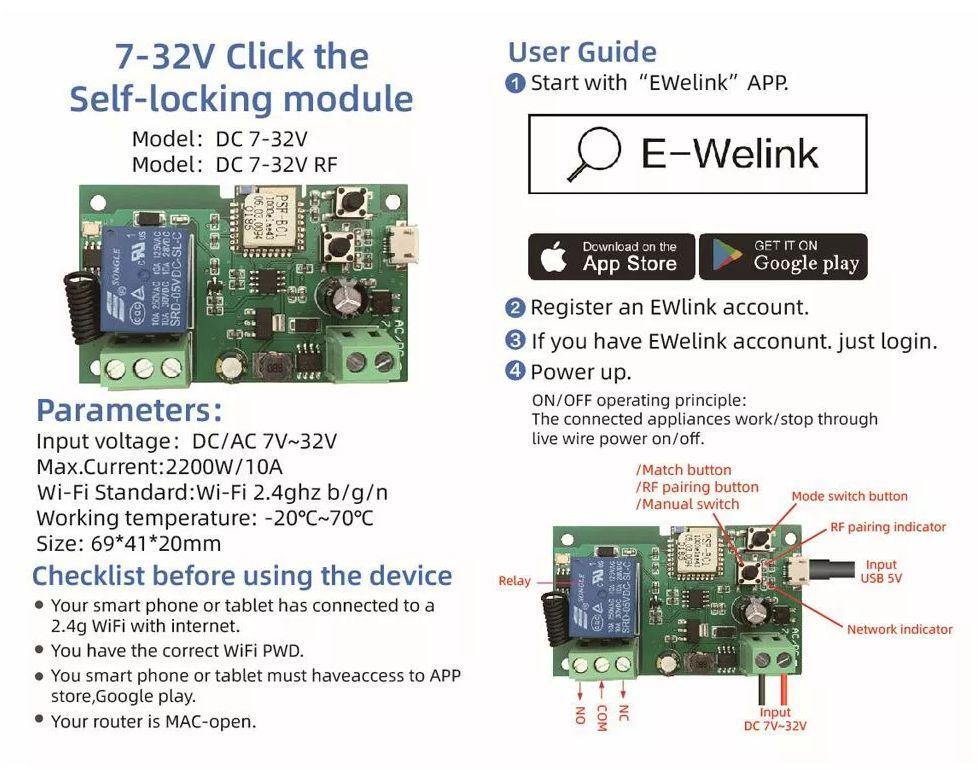

A seguinte é uma placa Sonoff que, com alguma sorte, pode ser encontrada por R$ 20:

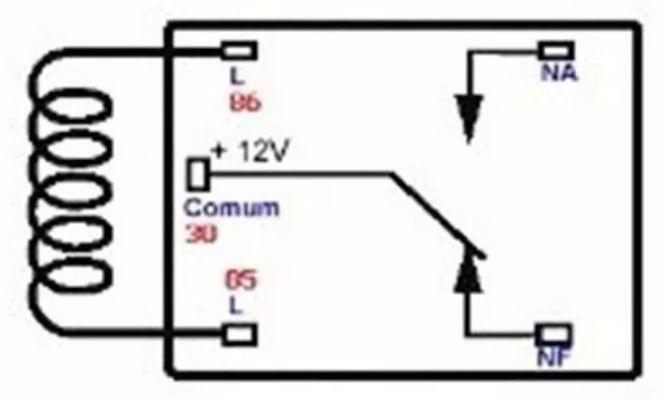

Seu relé azul é simples: tem os contatos normalmente aberto (NO) e normalmente fechado (NC).



Em inglês: "open" ou "closed".



Com um pulso no botão ele alterna entre esses contatos. Além do botão (que pode ser substituído por um rabicho), e do Wi-Fi, esse modelo tem RF 433 MHz e pode ser "pulsado" por botão em controle remoto de portão eletrônico.



Não sei lhe dizer de pronto se é compatível com o software que você usa.



  Em 03/07/2023 às 15:01, .if disse:

substituir por um relé reversível de 2 polos (clique)

Expandir



Eu encontrei esta imagem:

Nela parece mais claro que dois pinos centrais são [o mesmo] contato ora com dois pinos da [nossa] esquerda ora com dois pinos da [nossa] direita.



Os dois pinos que estão próximo à legenda "7,62" são entrada/saida DC para excitação da bobina.



Note que o relé simples (original da placa) tem 5 pinos, enquanto esse tem oito.

[.if]

Sua imagem não está correta pra proposta do amigo, amigo. A ideia é esta...

Mas desfoquemos dela.



O seu interruptor que tem em comum com a ideia são os contatos secos ou seja, sem conexão com nada a não ser a si próprios. Ao googlar isso o seu aparece. Uma questão é que ele é movido de 7 a 32v. Se isso não for empecilho pro autor, deve servir ao seu propósito. Pois parece que 'secar' os contatos de um sonoff tradicional pode ser difícil pra ele...

  Em 03/07/2023 às 19:41, Kleyson Rios disse:

conhecimento na area de eletronica é bem limitado.

Expandir



[alexandre.mbm]

  Em 03/07/2023 às 21:40, .if disse:

Sua imagem não está correta para a proposta do amigo @Kleyson Rios

Expandir



Olhando os dois esquemáticos com mais atenção agora eu me dou conta das diferenças de funcionamento. Minha imagem de relé com o que você chamou de "contatos secos" não difere realmente de um relé de 5 pinos em lógica. Os três pinos excedentes são duplicatas. Existe de fato somente 1 pólo.

Está explicado por que encontrei aquela minha imagem em anúncios que falavam de ter "2 contatos" mas não falavam em "pólos". Duplicidade de pólo é duplicidade de COMUM.



@Kleyson Rios , isso aqui ainda é um Sonoff básico:



Exatamente como a placa que mostrei. Os dois esquemas que mostrei são equivalentes (em lógica de vias).



Enquanto o relé que @.if está propondo substituiria, em lógica de vias, este bloco:

O chamado four-way...



Revisando elétrica predial:





Comparando:

Aqui a única bobina excitando duas chaves faz as vezes do nosso dedo empurrando a união de plástico que é um acionador (alavanca) único para duas chaves.

[alexandre.mbm]

@Kleyson Rios , você tem três interruptores. Se substituir algum por switch Wi-Fi, mas não todos, terá de adaptar sensor, para conhecer o estado da carga. Se você substituir todos, terá de implementar software que gerencie os três e conheça o estado da carga através de lógica.

[.if]

  Em 03/07/2023 às 22:46, alexandre.mbm disse:

o relé que @.if está propondo

Expandir

... deixou de ser proposto há alguns posts atrás.



  Em 03/07/2023 às 18:30, Kleyson Rios disse:

a outra thread é minha tb:)

Expandir

Ah sim.. eu já sabia .. foi só pra descontrair mesmo



  Em 04/07/2023 às 00:49, alexandre.mbm disse:

terá de adaptar sensor, para conhecer o estado da carga

Expandir

Me veio à vaga lembrança que é possível personalizar o sw do sonoff

https://blogmasterwalkershop.com.br/automacao/substituindo-o-firmware-original-do-sonoff

Uma ideia adicional seria colocar um shunt de corrente pra identificar se está on ou off e talvez + alguns etc como sensor de temperatura, de umidade, de movimento ...  Mas claro, isso não é pra meros mortais.





[alexandre.mbm]

  Em 04/07/2023 às 10:29, .if disse:

é possível personalizar o software [embutido] do Sonoff

https://blogmasterwalkershop.com.br/automacao/substituindo-o-firmware-original-do-sonoff



[...mas] não é para meros mortais

Expandir



Eu estava considerando que por este caminho de hack ele teria de ampliar os investimentos em ferramentas eletrônicas, enquanto que acrescentar um sensoriamento externo pode requerer apenas alguma compra menor.



E se ele puder deixar tudo para uma lógica em cliente que concentre o controle de três Sonoff (2+1), a depender do ponto de vista e das habilidades de programação, fica ainda mais "barato".

[.if]

  Em 04/07/2023 às 10:41, alexandre.mbm disse:

enquanto que acrescentar um sensoriamento externo pode requerer apenas alguma compra menor.

Expandir

De fato. De fato nem precisa adicionar nada. Com menos de 1 clique achei isso

https://www.sonoffbrasil.com.br/pt-BR/post/sonoff-powr2

A questão da adaptação ainda existe

[alexandre.mbm]

  Em 04/07/2023 às 10:48, .if disse:

https://www.sonoffbrasil.com.br/pt-BR/post/sonoff-powr2

Expandir





Comecem aos 4 min e 55 seg.

[Kleyson Rios]

Obrigado @.if @alexandre.mbm



De fato MUITA informacao nessa thread. Vou precisar de tempo para poder digerir o que vcs falaram e tentar compreender as soluções.



A cerca de 1 ano e pouco quando reformei minha criei uma caixa de automacao e levei pra la o "terceiro interruptor paralelo" para futuramente ser substituido por "algo" para automatizar toda parte de luz da casa.



Na epoca meus estudos me mostravam uma solucao que passava por um modulo sonoff como foi colocado anteriormente mais um outro modulo (que não me lembro o que era) que fica conectado em paralelo ao retorno da lampada para verificar se a luz estava acessa ou não.



Mas então um colega me emprestou um Mini Smart Switch e eu achei que um modulo desses iria faciliar imensamente minha vida  Mas parece que não tanto ainda hehehehe



Minha caixa de automacao esta lotada com um monte de 3-way la dentro. Estou pensando colocar uma outra do lado externa e usar um Mini Smart que recebe fase na S1, assim não tenho muita alteracao no meu esquema atual hoje, so precisaria ligar o retorno da lampada no Mini junto com o pino central do paralelo e pronto.



Obrigado mais uma vez pela rica discussao.



abraços.

[alexandre.mbm]

  Em 04/07/2023 às 11:50, Kleyson Rios disse:

Minha caixa de automação esta lotada com um monte de 3-way la dentro.

Expandir



Qual é o uso que você faz deles?



  Em 04/07/2023 às 11:50, Kleyson Rios disse:

levei pra lá o "terceiro interruptor paralelo", para futuramente ser substituído por "algo" para automatizar toda [a] parte de luz da casa

Expandir



Até então seus dois tópicos tem considerado (desenhado) apenas dois interruptores paralelos.



  Em 04/07/2023 às 11:50, Kleyson Rios disse:

Vou precisar de tempo para poder digerir o que vcs falaram e tentar compreender as soluções.

Expandir



Perguntas ajudam...
