Circuito comparador com histerese (Deslocando o centro)


Posts recomendados

Olá pessoal!

Estou com certas dúvidas nos cálculos de alguns circuitos comparadores com histerese.

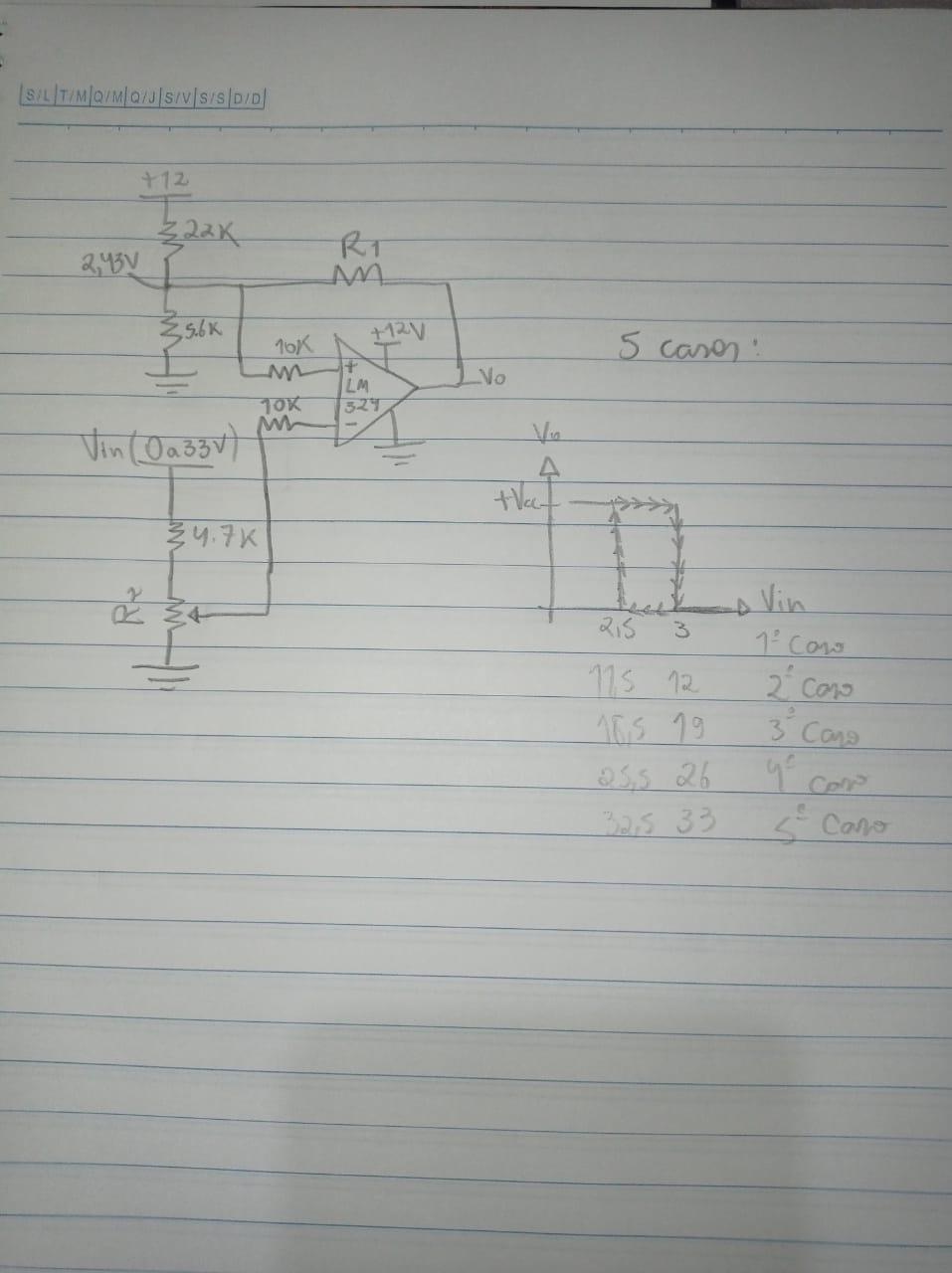

Como coloquei na foto, preciso calcular o valor do trimpot para cada caso de Vin, e o valor do resistor de realimentação para que a histerese em todos os casos seja de 0,5V.



Vin é uma tensão variável de 0 a 33V.

Exemplo do 1º caso: Para Vin <= 3V, a saída seja nível alto.
                                  Para Vin > 3V, a saída seja nível baixo. E então a saída só volta a ser nível alto se Vin <= 2,5V.

Alguém poderia me ajudar com as equações?


Link para o comentário
Compartilhar em outros sites

Tem um tópico aqui, que mostro, com vídeos que criei, que apresentam todas as equações, simulações e testes do cálculo de comparadores com histerese, (inversor ou não). Pesquise, ou talvez algum colega consiga encontrar o tópico. Confesso que eu tenho alguma dificuldade em encontrá-lo aqui.

MOR_AL

  • Curtir 2
Link para o comentário
Compartilhar em outros sites

  • Coordenador
43 minutos atrás, MOR_AL disse:

Tem um tópico aqui, que mostro, com vídeos que criei, que apresentam todas as equações, simulações e testes do cálculo de comparadores com histerese, (inversor ou não). Pesquise, ou talvez algum colega consiga encontrar o tópico. Confesso que eu tenho alguma dificuldade em encontrá-lo aqui.

MOR_AL

@MOR_AL Verifica se é esse o tópico mencionado...

Projeto: ajuste de histerese em comparador sem (muito) cálculo

  • Curtir 2
Link para o comentário
Compartilhar em outros sites

@bcp

Este link é consequência deste que segue.

O link de um tópico à seguir possui 4 links de vídeos no YouTube, mostrando como calcular o comparador por histerese.



Está na postagem #13.

https://www.clubedohardware.com.br/forums/topic/1641648-como-calcular-frequência-pwm/#comment-8569897



MOR_AL

  • Curtir 2
  • Obrigado 1
  • Amei 1
Link para o comentário
Compartilhar em outros sites

Veja a figura que eu reproduzi do vídeo.




A finalidade da equação 8 é a de se determinar i2.

A equação 2 veio de um RAMO Vcc, R2, RF e VOMi.

Mas o trecho do ramo da equação 2, que é e+Mi, RF e VOMi, só possui uma incógnita, que é i2.

Então, pode-se aproveitar parte de equação 2 para chegar na equação 8.

Ainda ficou alguma dúvida?

MOR_AL

Link para o comentário
Compartilhar em outros sites

Em 16/04/2024 às 15:55, MOR_AL disse:

A finalidade da equação 8 é a de se determinar i2.

A equação 2 veio de um RAMO Vcc, R2, RF e VOMi.

Mas o trecho do ramo da equação 2, que é e+Mi, RF e VOMi, só possui uma incógnita, que é i2.

Então, pode-se aproveitar parte de equação 2 para chegar na equação 8.

Ainda ficou alguma dúvida?

MOR_AL



Que saudades de meu terceiro ano de faculdade ..........

  • Curtir 1
Link para o comentário
Compartilhar em outros sites
