O amplificador Ciclotron DBS 4000 é difícil de reparar o IC1002 ????

[Felipe Alves 2207]

Bom pessoal estou pensando em comprar uma placa pronta desse amplificador, porém aquele ''ci caseiro'' IC 1002 não me convence muito. Se caso ele der problema é tão complicado substituí-lo?

[Eder Neumann]

se tiver soquete pra ele não, vi que é amplamente vendido no mercado livre.

parece ser algo com 4 transistores e 4 resistores, penso que até manutenção seja fácil de fazer.

[Renato.88]

O que tem lá, é um amplificador diferencial. Um circuito transistorizado bem comum com transistores de uso geral mesmo. A maioria com BC337/327.

Também vi alguns com transistores maiores que parecem ser do tipo BD135/6. Esses não recomendo, pois o ganho deles é baixo.

Como se trata da entrada do amplificador, são necessários transistores de ganho mais alto.

Estive olhando as fotos dos anúncios e da até pra levantar o circuito.

Quanto a dar problemas, se for um bom projeto é difícil. Pois é um circuito de baixa potência, não há porque queimar a toa.

Em amplificadores, os problemas estão mais relacionados à saída que é onde os componentes trabalham com mais corrente.

[Andreas Karl]

Eu já tinha me deparado com essas plaquinhas na entrada dos Ciclotron. Em 97 eu me associei e comecei a trabalhar como técnico de gravação em uma loja de música que tinha um pequeno estúdio, mas também era autorizada da Ciclotron, portanto recebia essas plaquinhas da fábrica. Eu reparei que os transistores tinham marcas coloridas, pareciam traços feitos a mão. Eu achava  que na fábrica os transistores eram testados e classificados por faixas de ganho (hfe), cada uma  correspondente a uma cor que era pintada no transistor com o objetivo  de se usar em cada plaquinha pares casados ou pelo menos com ganho proximo.

[Renato.88]

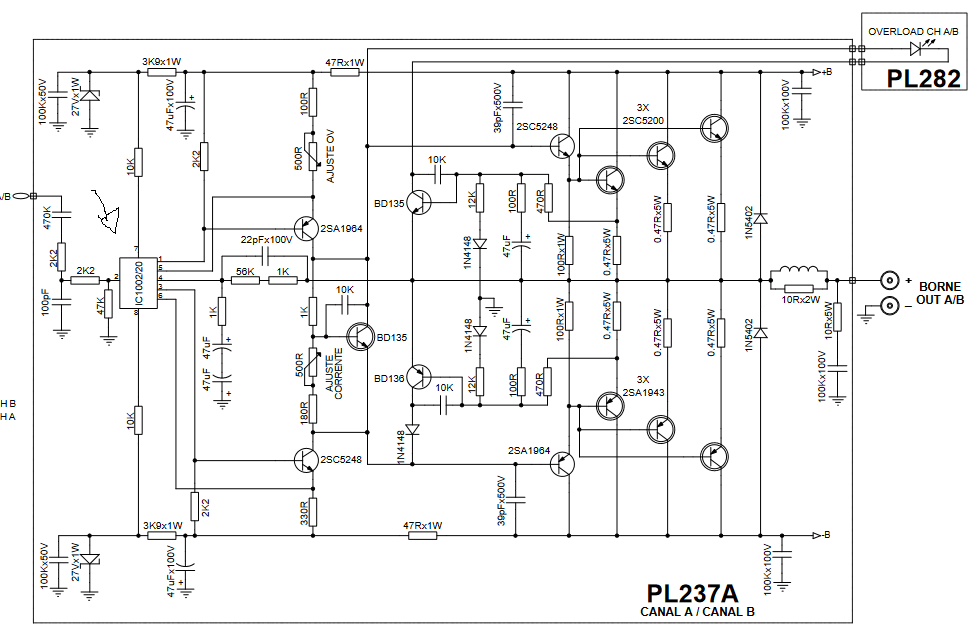

Eu fui procurar as fotos das plaquinhas na Internet pra levantar o circuito do tal IC1002 e postar aqui.

Mas acabei me esbarrando em uma postagem aqui do fórum mesmo, onde outro membro já fez esse trabalho:
