Renato.88

Se quer que um botão acione o 4017, nesse último esquema que você postou troque o resistor de 10k por 1k e coloque um capacitor de 4,7uF em paralelo com ele e alimente com 5 ou 6V.

Sim, encontrei uma versão dele aqui que diz ser a 1.5. O link do MEGA está nesse video:

Eu não conheço esse programa, mas fiquei com vontade de instalar parece bem simples de usar. Em qual site você o baixou?

Eu já fiz vários projetos desse livro e todos eles funcionam. Tem circuitos que eu nem tento simular, já faço direto pois já dá pra perceber que não vai simular corretamente.

Um Potenciômetro vai pegar fogo ligado em um ventilador desses, por isso inventaram o dimmer. Uma outra alternativa é ligar um diodo em série com o ventilador, o bom disso é que não precisa nem abrir o aparelho para fazer isso.

Não temos muita coisa sobre essa placa-mãe na Internet, mas tudo o que encontrei foi isso: 1 e 2 são os pinos do led do HD (fios vermelho e branco) 5 e 7 são os pinos do Led "ligado" (fios Verde e branco) Os fios do Led tem lado certo, se colocar ao contrário não acende. 6 e 8 Botão power (fios amarelo e branco, tanto faz o lado). Aí não diz quais seriam os fios do Botão de Reset e nem do spekear. Eu vi outra placa-mãe onde 11 e 13 eram os terminais do botão reset, mas não tenho certeza se nesta é igual. É o conector preto bem no canto da placa (com 13 pinos), os conectores amarelos são os USB frontais (tem 6 portas aí). O conector preto maior é da Porta Paralela e o Laranja (do outro lado dos USBs) é o conector de áudio do painel frontal. Tem um verde também que é da Porta Serial (que quase não se usa mais).

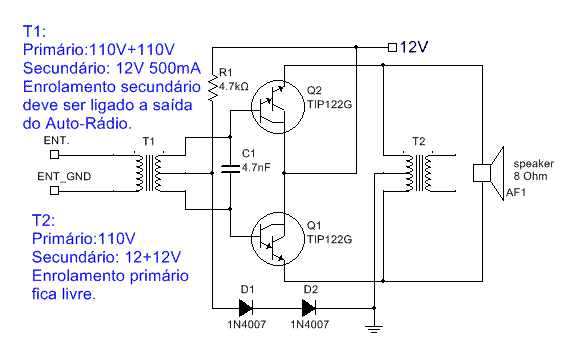

Falando em amplificadores automotivos e sobre sons graves, tava folheando uma revista velha dos anos 70 hoje e encontrei um projeto de amplificador para o carro, algo bem simples e bem caseiro com transformadores feito em casa e transistores 2N3055. Fiquei curioso para saber se a geringonça realmente funcionava fiz com uns transformadores normais de 60Hz que estão sobrando aqui, desses usados em rádio portátil. E dois transistores TIP122. E realmente funcionou com um grave excelente, tirou 50W fácil em um Alto Falante de 6 Ohm. (Pena que a caixa acústica era fraquinha, mas deu pra ver ela se mover do lugar).

Sim, a maioria tem capacitor. Se quer que gire mais lento, mas também quer que possa voltar ao normal, então deixe os dois capacitores lá e coloque um segundo botão para trocar entre um e outro.

Preferi fazer de verdade, assim dá para mostrar funcionando. Só achei que não ficou muito bom.

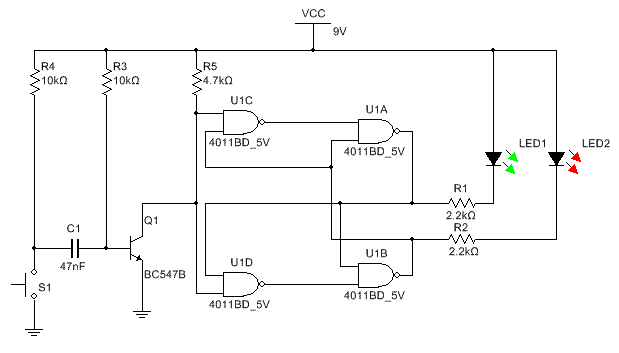

Sim, mas podemos usar a mesma base do biestável com transistores e adaptar neste com as portas NAND, o princípio é o mesmo. No caso vai usar as 4 portas do 4011 para transformar o flip flop RS em JK.

Sim, pode ser. Mas tem coisas mais simples também , como um capacitor e um transistor a mais.

Aí precisa de um temporizador a parte, ligado entre o botão e o restante do circuito. Não mexa nos capacitores de 100nF.

O microfone deve ser ligado na entrada própria pra ele, na entrada USB não vai funcionar. Os microfones que podem ser ligados a entrada USB tem circuitos eletrônicos próprios para isso e drivers próprios para o computador, não é algo que se pode fazer em casa. No caso de simplesmente ligar o microfone sozinho, deve ser usada aquela entrada de plug P2. Se o seu notebook não tem essa entrada compre um microfone USB.

O tojo que eu tenho esquema era GR outra coisa, mas não era 900. Então o seu deve ter o TDA1515 ligado em ponte, o que não muda muita coisa. De qualquer maneira não pode juntar os canais na saída. O que se pode fazer é juntar os canais na entrada e usar apenas um canal desse equalizador. adicionado 2 minutos depois Qual é a sua fonte de sinal para o equalizador?

Eu tinha uns esquemas aqui dessa linha da Tojo (que inclusive tem os esquemas muito parecidos com os da CCE), só que não encontro. Mas pelo que me lembro são amplificadores em ponte formados por quatro CIs TA7205. São dois CIs por canal, as 4 saídas são divididas através desse potenciômetro que tem do lado esquerdo. No fim fica dois alto-falantes em paralelo em um único canal. Se juntar a saída L com a R pode causar curto entre as saídas já que nenhum dos fios estão ligados a massa. adicionado 12 minutos depois Uma coisa que eu não entendi: Se sua caixa tem dois AF porque não usa um em cada canal? Assim ganhará mais potẽncia.

Para o primeiro circuito é até possível fazer um circuito de realimentação e obter 220V na saída. Já para o segundo só se alimentar com 24VCC mesmo.

Aí o 555 passaria a alimentar o circuito do LDR através do 555, ia sobrecarregá-lo. O 555 fornece apenas alguns miliampères em sua saída, logo o relé seria alimentado por ele também. Existem outras maneiras de fazer isso sim, mas o 555 deve ter sempre um transistor amplificando o sinal de sua saída. No caso de querer inverter o estado inicial do 555, retire o fio que está ligado ao pino 7 e ligue ao coletor do Q3. Em outras palavras é ligar o coletor do Q3 ao LDR/R1.

Ele inicia do zero. Só não lembro se é com a lâmpada acesa ou apagada.

Então é algo bem simples, pegue o pino 7 do 555 que está a toa e ligue aí no LDR nessa conexão de R1 e R2. Os componentes R6 e Q3 podem ser retirados não vão servir para nada. O relé deve ser ligado entre o coletor de Q2 e o positivo.

Então não precisa do 555, poderia usar uma chave liga e desliga normal. Ou é obrigatório que seja um botão do tipo "pulso"?

Deixa ver se eu entendi: É algo tipo os sistemas residenciais do tipo paralelo, certo? Algo como: Se o LDR liga o relé eu posso desligar. E se o LDR está desligando a carga eu posso ligar. É isso?

Minha fonte de bancada também era de 0 a 42V, pois eu também tenho um transformador muito parecido com o do amigo @Pablo bc de negredo. Era o transformador de uma velha impressora matricial que tem dois enrolamentos 12 + 12VAC e 36 + 36VAC. A saída de 12V eu coloquei um regulador LM317 fixo em 5V e uma outra saída de 12V direto dos diodos sem regulador. A saída de 36V era ligada em um regulador simples com 2N3055, diodo zener, um circuito de proteção com LM393 e LM555 e mais alguns componentes. Sim a fonte tem 3 saídas diferentes, pois eu costumo fazer testes em circuito que precisam de várias tensões ao mesmo tempo. Então de uns dias pra cá me interessei pelo projeto do @faller e resolvi fazer uma versão calma de sua fonte, já que meu transformador só fornece 3A de corrente. Inicialmente ia usar apenas um regulador LM338, mas como não tenho um resolvi aproveitar um LM317 e um transistor TIP36C que estavam sobrando aqui. Um problema que tinha era o fato do transformador fornecer 36VAC que retificados apareciam como 48VCC, resolvi isso mudando a entrada dele aplicando 120VAC da tomada a uma entrada marcada como 200VAC, assim na saída passaram a ser 28VCC tensão que pode ser suportada pelo LM317. (Isso pra mim ficou meio gambiarra, mas ficou melhor do que antes). Segue abaixo fotos da nova fonte e seu diagrama esquemático: Fotos da Fonte: O velho transformador da impressora: Voltímetro Digital com o ICL7107 (com um capricho meu: uma mudança de escala automática): A fonte já montada em funcionamento:

Quando eu vi o esquema não concordei muito com esses 100nf aí, 1uF fica mais coerente.

Então vai precisar de 2 CIs 555 ligados como monoestavel e algum tipo de driver para fazer a reversão do motor. Que tipo de motor vai usar? adicionado 1 minuto depois Nos mostre o que você já conseguiu fazer.

É exatamente isso, porém pede que sejam de 100nF.
