Renato.88

Ligue um capacitor de 10uF entre os pinos 1 e 2 do 555. E também coloque um resistor de 10k entre os pinos 2 e 8. Dessa forma toda vez que a alimentação for ligada, a saída do 555 estará ligada também.

Eu não colocaria uma placa-mãe barata aí, é jogar dinheiro fora.

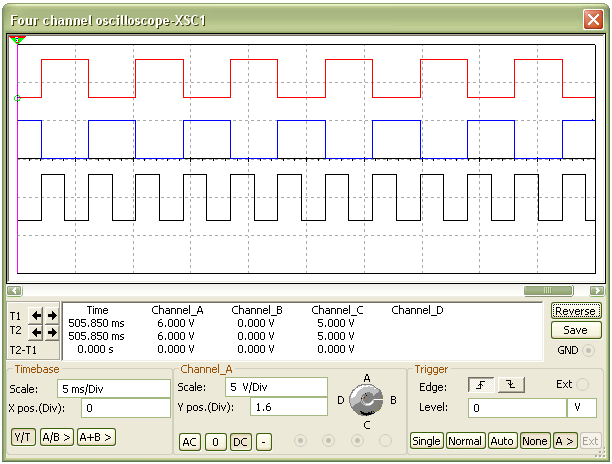

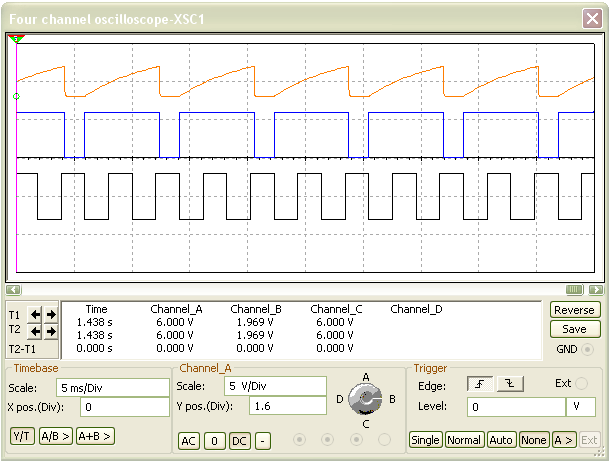

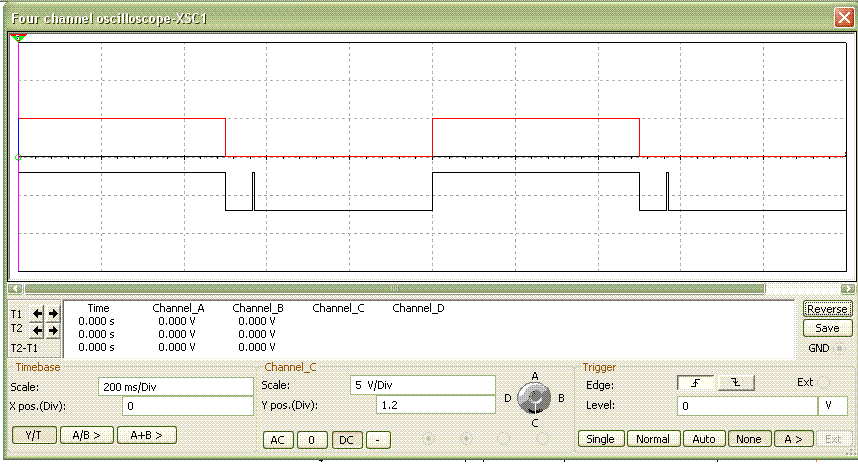

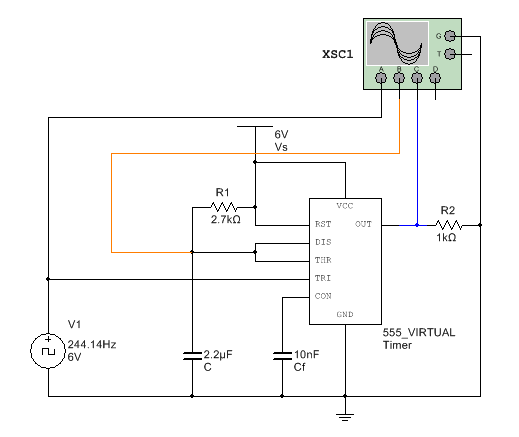

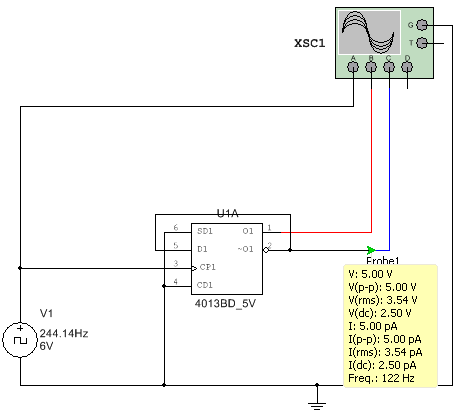

Para o 555 a forma de onda é essa mesmo, não tem milagre. O temporizador desliga a saída antes do próximo pulso do clock, se quiser pode diminuir um pouco o valor do resistor. Na imagem a carga do capacitor, é mostrada no gráfico laranja. Consegui um "espaço maior no zero", simulando com um resistor de 2.7Kohm. Se for montar na prática pode colocar até menos, no caso do Multisim 2.2Kohm deu erro (não entendi porque). No seu caso eu utilizaria um contador CMOS ou um Flip Flop, tem vários por aí como 4013, 4029, 4017, 4022, 4029, 4518, 4520 e por aí vai. Com todos eles é possível fazer um divisor de frequência muito mais prático e preciso. Como esse: E aproveitando o tópico... Certa vez precisei criar um circuito ao contrário desse aí, um "Multiplicador de Frequência". Pois eu precisava obter 2Hz precisos a partir de um maquinário de relógio (desses de parede), onde o ponteiro "anda" na frequência de 1 Hz. Adaptando esse circuito aí, consegui fazer o tal "Multiplicador": Com um formato de onda meio estranho, mas suficiente para excitar o Clock dos contadores CMOS:

É quase isso, pois vai ser o contrário. Através do sistema operacional instalado no HD novo, você verá o HD velho no Meu Computador (como se fosse um pendrive). Aí é só copiar seus arquivos. Não tem como o SO do HD velho funcionar, pois foi instalado e configurado para outro hardware de outra marca. Em outro PC só é possível acessar os arquivos mesmo (justamente o que interessa).

Esse negócio de diodo não vai dar certo não. Vai funcionar por um tempo e depois vai queimar. Mas se tem as duas tensões, porque não liga os contatores em 110 e a potência em 220?

Sim, é possível. O HD antigo deve ser conectado ao novo PC. Ao ligar deve colocar a opção na bios para dar o boot no HD novo. Quando o SO iniciar irá reconhecer os dois HDs, aí pode fazer o que quiser. Pode copiar os arquivos para o novo HD ou até mesmo excluir o SO do antigo HD e ficar usando os dois.

250 num transformador? Ou entendi errado?! Se for isso depende da potência, para contatores um de 100 ou 200VA tá de sobra. Se tem um monte sobrando e são iguais, é certeza que se ligar em série funciona. Pelo menos não vai gastar nada.

Ainda não entendi qual o segredo para se encaixar pentes de memória. Apenas puxe para fora os pininhos brancos, coloque o corte do pente alinhado com a divisão do soquete e empurre a memória contra a placa-mãe. Quando encaixar vai ouvir um click e os pininhos vão se encaixar aos dentes nas laterais do pente. Se não conseguir e não quiser para o cara não tem ninguém conhecido que pode fazer isso para você de graça? Encaixa. Só que o PC não vai funcionar e vai ter que comprar outra.

Contatores e bobinas são meio caros, e já que tem um monte sobrando aí seria melhor utilizá-los. Compre um Autotransformador de 220 para 110V, é barato (em torno de uns 40 ou 50 reais). Faça todo o circuito de comando em 110VAC e ligue ao transformador.

Tanto os parafusos quanto os terminais que estão embaixo estão interligados (recomendo que solde os fios para as chaves nos terminais embaixo) igual o cara do site fez: . Os pinos estão alinhados com o capacitor em questão. No entanto esses esquemas estão bem confusos, não consigo entender se os "fios" azuis estão interligados ou se estão somente se cruzando. E onde se deve ligar os plugs para a antena? No primeiro desenho nem indica onde é.

Deve ligar da maneira que o autor do artigo sugeriu: Tudo é questão de ler e entender os esquemas propostos e suas utilidades, no seu variável não tem o que mexer a capacitância inicial e final é fixa. A regulagem que tem é pouca (alguns picofarads), se mexer não vai fazer diferença.

Certo. Alguns notebooks nem deixam que sejam excluídas. Apenas exclua as que você criou com a instalação do Linux. (essa que tem tamanho de 1MB e essa outra com tamanho de 74,3GB). Exclua e aumente o tamanho da partição D para o que estava antes, depois disso clique em "Apply".

Essa é partição onde fica a restauração para o padrão de fábrica. Em Alguns notebooks elas são bloqueadas até. A segunda partição da esquerda para a direita também tem a mesma finalidade.

Um dos pinos é a carcaça, está ligada em todos os capacitores (é o comum). Se olhar embaixo tem 5 pinos de cobre, cada um corresponde a um capacitor. Todos os 5 capacitores trabalham ao mesmo tempo, quando você gira o botão os maiores (seção 2 e 4) regulam entre 23 e 350pF. E os menores regulam entre 20 e 38pF. Tem esses parafusos em cima (é uma espécie de regulagem fina), mas é melhor não mexer.

Sim, mas é baixa. Algo em torno de 1Hz ou até menos.

Sim.

Esse HD antigo tem arquivos relacionados a placa do outro PC, por isso dá erro nesse aí. Se quer usá-lo somente para guardar arquivos, tem que formatar primeiro. Se for usar no outro PC, depois de formatar instale o Windows.

Deve levar em conta a corrente do seu transformador, a tensão de alimentação e a frequência gerada pelo oscilador. Mas se é para dar choques, não se utiliza altas frequências. Usa apenas pulsos, senão você vai matar o coitado que levar o choque.

Sim, é um relé. Mas não necessariamente é ele que está causando o problema (são raros os casos, sem contar que o triac desliga junto com o relé). Com certeza tem solda fria nessa placa aí, o mais provável no soquete onde o fim de curso é encaixado. Pois não tem muitos componentes relacionados a isso numa placa dessas.

A maior parcela da tensão está no capacitor, não no resistor. Eu mesmo colocaria um resistor de 1/8 ou 1/4 de W aí, pois a corrente é baixa. Sim, mas as vezes é melhor gastar esse 1 centavo mais e fazer algo durável e confiável por mais simples que seja. Lembre-se que o barato sai caro.

Seria a corrente que passa entre a junção Emissor e Coletor? Ou a Corrente Base-Emissor?

Isso acontece porque está ligando o relé no circuito original que já inverte o motor, a placa tenta "inverter" os relés, mas como isso não existe vira bagunça. Por isso tem que desativar o circuito original quando for ligar os relés. O ideal seria alimentar o driver com 12V mesmo, interrompendo a placa e ligando a bateria nela. Assim não vai precisar dos relés, pois de todo jeito vai precisar mexer na placa.

terminais do transformador normais não estão queimados. Sim, foi justamente o que o @aphawk disse. Era pra medir e mostrar o que encontrou, pois assim podemos identificar melhor os terminais. A única coisa que conseguir ver aí é que "Earth" é o terminal da carcaça. O terminal identificado como 11V na placa, no transformador é um fio mais fino (diferente dos outros), vai ter outro fio mais fino este vai estar junto com outro mais grosso deve ser ligado ao lado do terminal 11V. O terminal IN pode ser um dos fios da tomada, mas não dá para afirmar com certeza. Essa placa foi muito mexida, tem coisas estranhas aí. Como por exemplo o pino 2 do PIC foi interrompido, deixando o RL4 sem ação. Sabe se lá o que mais tentaram fazer com isso. Tem umas soldas estranhas aí também como se estivessem jampeando as trilhas.

Tem ventiladores que esses fusíveis ficam dentro do motor, no lugar onde os fios estão amarrados na bobina. Teste a continuidade dos fios com um multímetro para saber se é ele. Nesses ventiladores a resistência das bobinas fica entre 50 e 200 ohm.

O terra(negativo) do arduino deve ser ligado ao Terra da bateria de 9V. Senão não vai funcionar. A eletricidade precisa de pelo menos dois fios para fluir, o fio de comando (sinal do arduino) e o terra. O que não pode em hipótese alguma é juntar os positivos, senão vai queimar o arduino.
