Tito Fisher

Ilustrando ....

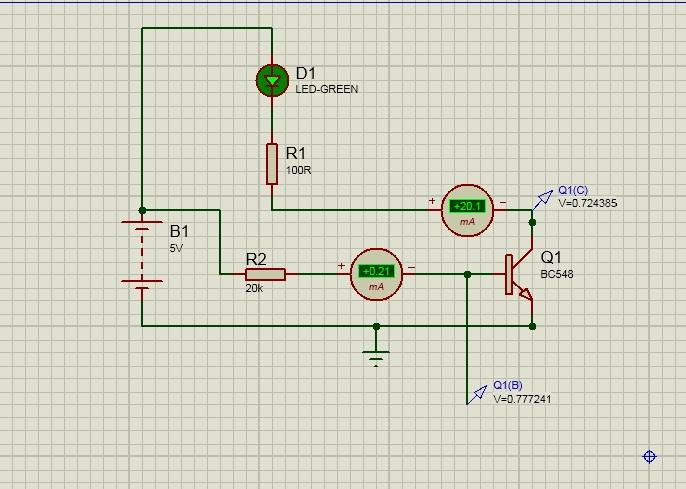

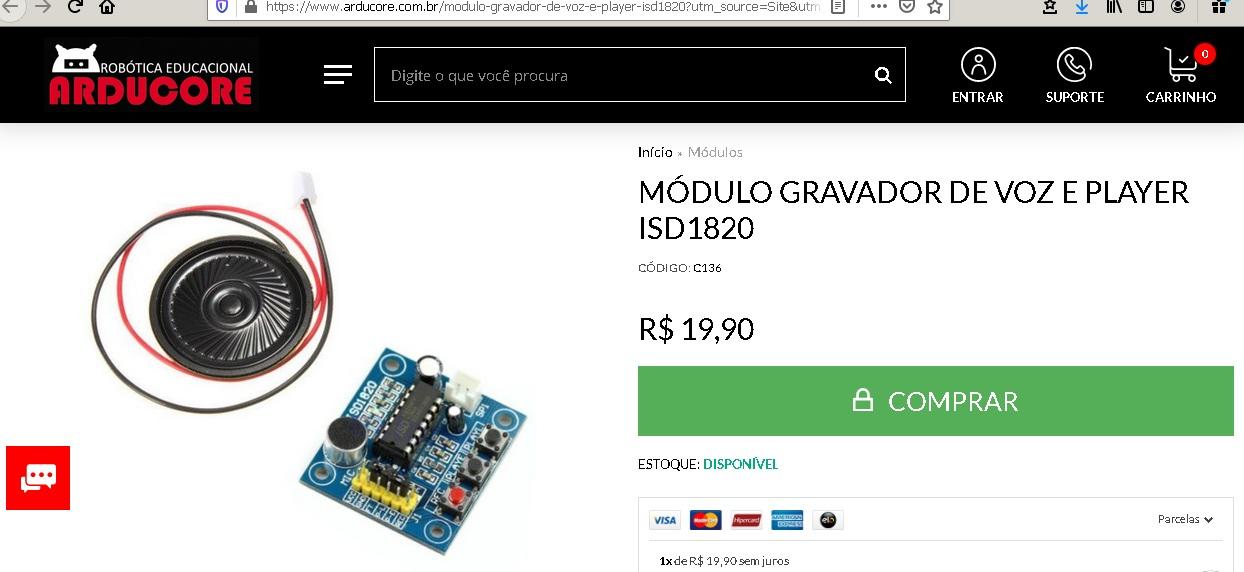

Ola. Não quiser usar Arduino pode pegar um desse outro, onde voce grava e reproduz audios curtos usando os botões do proprio dispositivo.

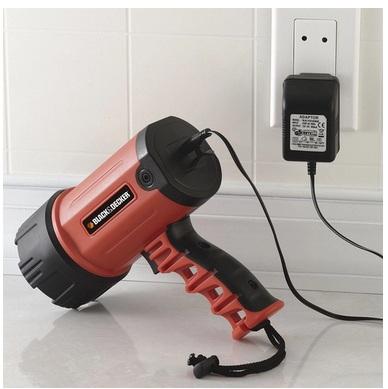

Ola. Como disse o Sr @Renato.88 , O que precisa ser compatível são as dimensões dela no caso de uso embutido em algum dispositivo ( no seu caso uma lanterna ) .. Se voce encontrou outra de 6V com Ah maior significa que o dispositivo terá maior autonomia de uso, então é um ponto positivo. '_'

Ola pessoal Por indicador luminoso . Ao ser ligado manualmente o switch primário entra em cena um comparador para testar a posição do potenciometro, que não estando abaixo e 0,5V acende um alerta vermelho e mantêm 'alguma coisa" cortando a passagem da energia para o motor. Então o usuário vai pressionar o botão de ' baixar o volume ' até que o alerta desligue, e nesse momento o 'alguma coisa' abre passagem para funcionamento normal . Essa chegada da tensão em zero vai habilitar o acelerômetro para funcionamento, de forma permanente até que a chave primaria seja desligada ou que arranquem o plug da tomada. Só então em um segundo uso do dispositivo seja feita a checagem e procedimentos já mencionados. Está na bancada 2 versões do circuito, uma com relês associados a comparadores , e outra com transistores associados a comparadores , como lembrou o @Thiago Miotto os componentes não mecânicos tem melhor tempo de resposta e menos propensos a desgaste fisico ( penso eu ). Ontem após .... Eu lembrei de um componente que poderia atender com êxito, é um tal de SCR : Digamos que eu ligo o aparelho na tomada, o comparador avisa que o volume tá alto, então o usuario pressiona o botão de baixar volume até que atinja o adequado, e nesse ponto entra um SCR que abre a malha para o dimmer/motor enquanto não for desligado o aparelho da tomada . Só preciso pesquisar um um SCR que opere DC em baixa tensão . Mais umas horas e postarei novo "relatorio de caso" . '_' Ola Sr. @Renato.88 , por enquanto aquele relê estava ali ( em teste ) para abrir passagem da tensão variável do 1804 para o dimmer que controla a velocidade do motor. Mas ele era invertido pelo comparador quanto fosse atingido uns 10% da tensão total e davam um arranque indesejado no motor caso o o switch fosse ligado sem que zerassem o volume. Foi essa a razão inicial do post, desligar esse comparador após o primeiro uso . O novo algoritmo agora que pretendo aplicar é : Ligar o switch, testar se tensão no potenciometro < 0.5V e quando positivo abrir um SCR que habilita de forma permanente a operação dentro em todas os rotações entre 0.5V e 4.95V do DS1804 que controlando o dimmer me darão 12v ~ 80V no motor DC. Como falei acima, só me falta identificar um SCR com 'V forward' extremamemte baixo . Vai dar certo ! Estou feliz com o apoio de vocês !

Ola pessoal. Grato pelas colaborações . @Thiago Miotto , o 1804 não é programável via software, ele apenas tem memória não volátil que armazena a ultima posição do potenciometro quando desligado . Para fazer o incremento ou decremento dessa posição é necessário a interação do usuário ou de um outro componente eletrônico . @rmlazzari58, a ideia de usar o 555 para metralhar pulsos até zerar o pot seria de fato viável, mas a intenção do fabricante da maquina a ser controlada é justamente disciplinar o usuário para zerar a rotação antes de desligar o aparelho. Algo do tipo 'apague a luz ante de fechar a porta ' . Quanto aos pinos NA/NF do relê que estão ali no desenho é justamente o caminho pretendido, que essa comutação ocorra após o usuario zerar ( se necessário ) o botão de volume. Só não estou achando uma maneira de fazer o comparador executar seu trabalho uma unica vez no power-up e depois disso sair de cena. @Renato.88 , eu pensei algo do tipo, mas o temporizador só poderia entrar em cena depois que o usuario faça a correção requerida para o startup, que é V <= 0.5 Volts . Se a rede for ligada e o temporizador iniciado com ela apenas dar um delay antes da partida sem que o usuario faça a correção o motor vai ter um arranque com carga desconhecida. Na verdade não sei se entendi sua ideia do temporizador, se ele seria ativado como um segundo comparador após o volume ser zerado e testaria a correção ( V < 0.5V ) para então desligar o primeiro comparador .... '_'

Ola pessoal Vim pedir ajuda aos universitários, até comentei em pvt com a Sra @.if que tava com vergonha de perguntar, mas após umas horas fritando neurônios tenho que jogar a toalha. Estou com o circuito abaixo, tem um DS1804 alimentando diretamente um dimmer digital através dos push-button. Acontece que o dito 1804 é não volátil , e quando desligado da tomada ( SW1 ) sem que a velocidade esteja em zero ele retorna na posicão memorizada e dá um ***** tranco no motor. Então coloquei um comparador ali na saida dele, para que quando a maquina for ligada na rede seja feito um teste no potenciometro, e estando acima de 0.5V ele acende um alerta pedindo para o usuario 'baixar o volume' através do respectivo push, e só então vai dar passagem na saida do LM358. Até aí funciona.... mas o que preciso é DESATIVAR esse comparador após o primeiro uso, havendo ele dado o alerta de tensão no dimmer ou mesmo que o potenciometro esteja na posição zero. O algoritmo é fácil, só não estou encontrando um jeito de migrar a lógica para ativar/desativar os componentes eletronicos .

Ola @.if . De fato as minhas respostas ao usuário foram bem simplinhas, já que ele abriu o post dizendo O que ele deseja implementar não é difícil para veteranos ou mesmo eletronicos iniciantes, e existem vários tutoriais ensinando a fazer ou modificar tais dispositivos . Espero que ele nos retorne com os resultados !

Ola. Ligar 3 leds de 3.2V em uma bateria de 9V ? Não vai rolar, na prática cai no seu teste inicial de ligar apenas um led dessa tensão em uma bateria de 3V ( a 2032 , por exemplo ) Tipo assim, poderia até emitir algum farelinho de luz, talvez nem perceptível . Veja que 3.2V x 3 = 9,6 V Considere ainda que o calculo foi baseado na tensão minima de acionamento, e que cada led tem ainda uma resistencia interna que embora pequena acaba embaçando o resultado. Outra coisa que também deve levar em conta é que a tensão nominal da bateria , no caso 9V , depois de algum tempo de uso cai para 8V ou 7.5V ( ou mesmo durante o uso inicial dependendo da corrente exigida ) Então, ligando 2 leds de 3.2V a tensão necessária de 6.4V vai ser mantida durante todo o tempo em que a bateria forneça corrente para os leds. '_'

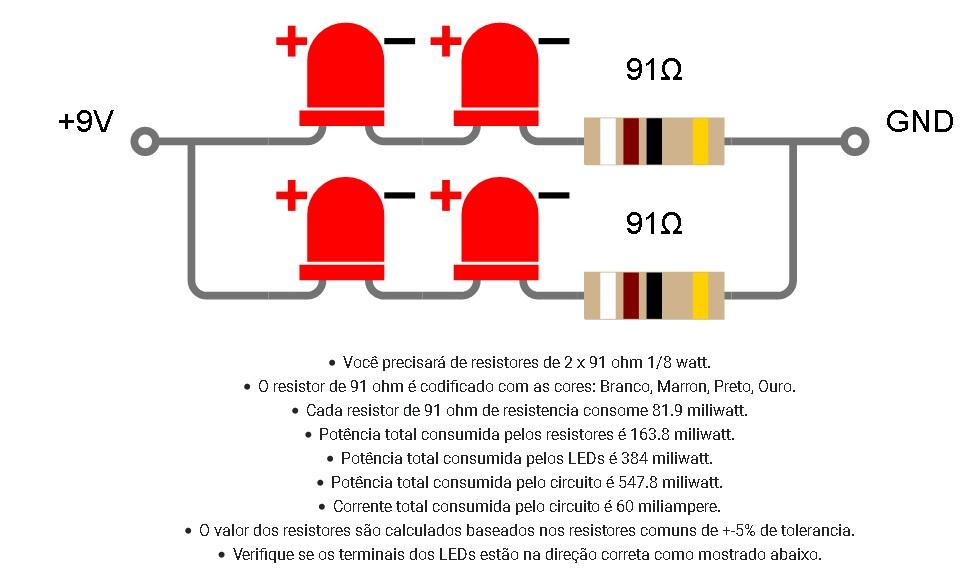

Ola. Por partes : Led UV 5mm normalmente tem as seguintes especificações : Tensão 3.2 ~3.8V Corrente 30mA Então, quando ligou em uma bateria 2032 que só fornece 3V o rendimento do LED está claramente comprometido. Para ligar 4 leds desse em uma bateria de 9V vai seguir a configuração conforme imagem abaixo, dois pares em paralelo com resistores de aprox 91 Ohm . Se quiser colocar 3 baterias 2032 em série para gerar os 9V voce vai ter a mesma luminosidade de uma bateria unica de 9V, porém MENOR TEMPO DE USO . Baterias 2032 tem em media 200mA de carga, enquanto uma de 9V tem em media 500mA de carga. Somando as 3 baterias de 3V voce vai obter então 9V, mas manterá a autonomia do pack em 200mA Os circuito mostrado abaixo consome 60mA , então com uma bateria de 9V voce terá no mínimo o dobre de autonomia do pack de 2032, cerca de 6h ao invés de 3h '_'

Ola . Não sei se voce não leu, ou se não entendeu a explicação anterior .... Para usar o ANALOGUE o seu circuito não deve ter interação do usuario durante a simulação, é por isso que ele tem a ferramenta INTERACTIVE que serve para 'graficar' dados onde o usuario interage com o circuito. voce insiste em usar o ANALOGUE , então não pode ter o switch para voce clicar, nesse caso a alimentação/corte do capacitor tem que ocorrer de forma automatica, seja por um timer , um transistor em corte, ou outra ideia que lhe convier. Eu simulei uma forma simples que atende a sua compulsão por usar essa ferramenta gráfica, um fusivel com a corrente customizada para dar tempo do capacitor carregar, e quando ele rompe então o resistor começa a descarregar o capacitor, isso pode ser 'graficado' pelo analogue porque não houve interação do usuário. Como diz a @.if, as vezes é bom fazer um desenho, então veja o anexo : (E... lembrando que não precisa rodar o circuito com a tecla ' play ' , basta apenas ir no menu Graph - Simulate graph. ) E... lembrando também que desta forma mostrada no desenho abaixo a parametrização do fusivel precisa ser equivalente ao resistor usado em paralelo ao capacitor, por isso o uso da ferramenta INTERACTIVE e o switch para abrir o circuito me parece mais prático.

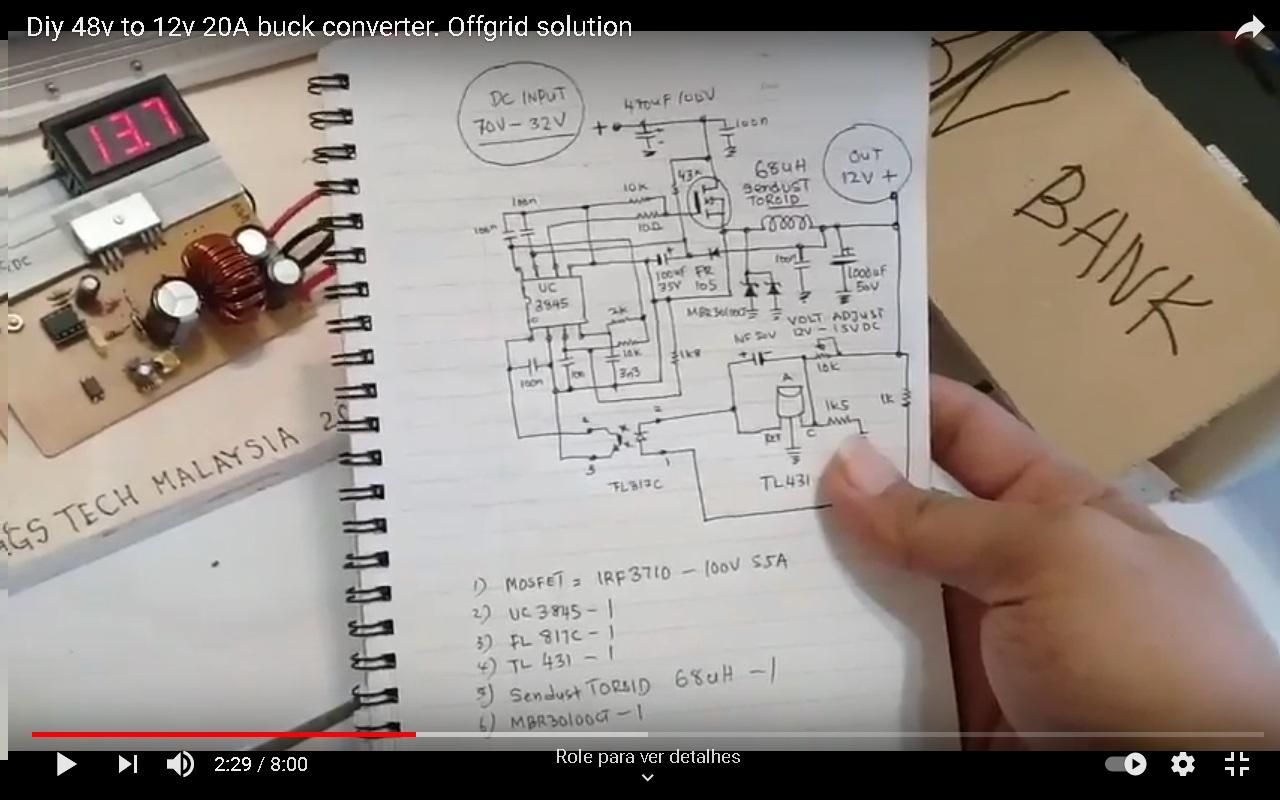

Ola. Bem, existe para comprar esses conversores DC/DC stepdown nos parametros que voce precisa, mas caso queira meter a mão na massa ( e no ferro de solda ) pode construir um , veja o esquema manuscrito que capturei de video , diz que a entrada é 32 ~70 V e a saída ajustável de 12~15 V , por VINTE amperes . Os miolos desse circuito são o UC3845 e o IFR3710 . Tem o link do video todo, mas ele não dá detalhes do circuito, então eu recomendaria pesquisar por circuitos com o UC3845 e vai encontrar muita coisa .

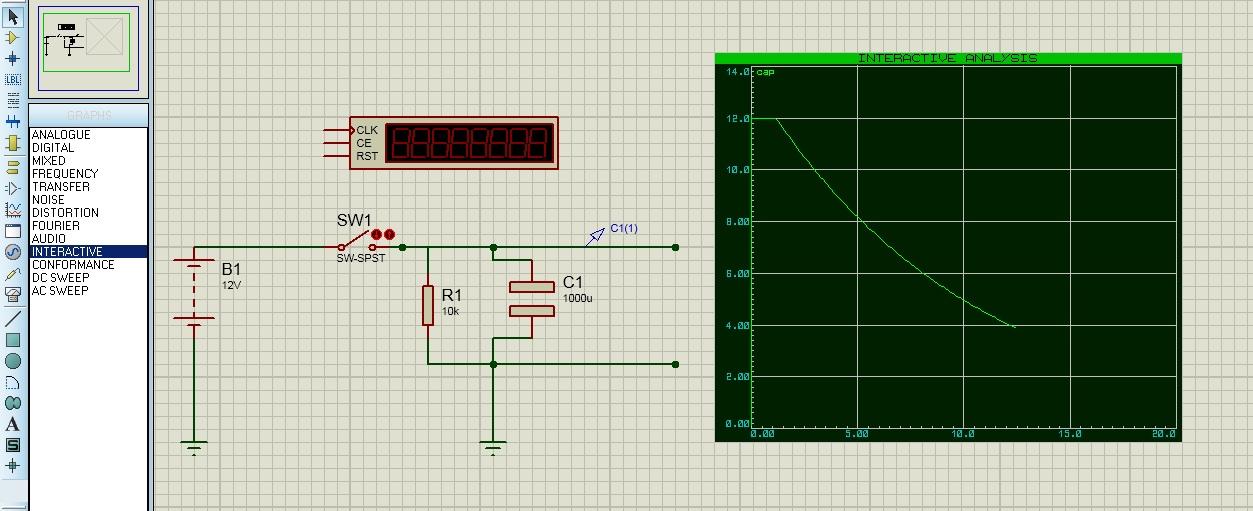

Ola, Eu não tenho plena certeza, mas acredito que se voce usar o INTERACTIVE analysis vai obter êxito. Isso porque voce está interagindo com o circuito através daquele switch ali. Eu testei aqui e deu certo, veja o grafico, com os componentes que coloquei demorou aprox 12 segundos para o capacitor descarregar de 12V até uns 4V. Perceba no outro gráfico onde não há intereção do usuário no circuito a ferramenta ANALOGUE analysis funciona normalmente . É aquele piscador de leds baseado na descarga de capacitores. '_'

Ola, Como já disseram acima, essa oscilação na tensão de entrada é plenamente suportada pelos equipamentos elétricos/eletrônicos , voce não detectou picos ou subtensão nas medições. Falaste em crucificar a motherboard, mas já vi casos assemelhados onde o problema era apenas a FONTE do Pc que já estava meio surradinha e não tolerava rede instável, então no seu caso ao invés de fritar a motherboard tente primeiro uma reposição da fonte do PC. Outro detalhe é o aterramento da tomada, quase ninguem usa, mas vem escrito na 'bula' dos equipamentos que é recomendável. '_'

Ola pessoal, Semanas atrás eu estava aqui com um probleminha simples ( para a maioria de vocês ) mas que me fez pesquisar e testar alguns itens e explorar suas funcionalidades. O problema está praticamente resolvido, comprei os componentes, medi, testei, e executei. Talvez não tivesse conseguido sem a ajuda de vocês. O projeto foi : Fabricar uma ferramenta de marcenaria, uma lixadeira de cinta customizada com controle de velocidade. O motor é DC 90V 1.6HP Foi usado um dimmer ( rele de estado sólido potenciométrico ) a Saida AC foi ajustada e fixada com resistor para 60V com o aval do Sr @Renato.88 , e depois retificada e filtrada. Isso ficou quase nos 90V DC desejados. Foi usado um controlador PWM 90V por 15A que aceita controle digital no lugar do potenciômetro. O CI para alimentar o PWM foi o DS1804, com aval da Sra @.if https://youtu.be/RxJcK3Abz4k Agora que vem o detalhezinho 'basico' que to precisando resolver. Esse DS1804 faz o incremento/decremento da rotação a cada clique no respectivo botão, mas isso torna o acionamento um tanto lento, preciso clicar umas 60 vezes até chegar na rotação desejada. Preciso transformar os botões push ( desse video ) em pulsadores , de modo que enquanto eu mantenha ele pressionado a entrada de sinal no DS1804 fique intermitente . Isso para ambos os lados, incremento e decremento. Pensei em trocar o push por um transistor, e alimentar a base dele com algum circuito pisca-led que tem na internet. Deve haver solução mais elegante, por isso cá estou em busca de 'conteúdo' . '_'

Ola , Sr @Antonio João Seus dados iniciais não nos ajudam muito, então cada colaborador viu um quesito do episódio. Por partes : voce disse que fez associação de 4 baterias de litio em série , isso normalmente requer um controlador BMS como perguntou o Sr @Thiago Miotto . A descarga delas na ligação em série não se comporta adequadamente. Acredito que não tenha usado o BMS, já que sua tensão final foi de 7V e isso nos dá 1,75V por bateria o que é quase um crime, já que a tensão de corte dos BMS está entre 2,5V a 3V por bateria. Sua medição no início do processo acusou 13.5V no conjunto, isso significa que elas já estavam parcialmente descarregadas , ou com diferença entre si. Você mencionou que o motor é de 3 a 6V , então supõe-se que tenha ligado algum tipo de regulador de tensão para não fritar o motor ligando em 13.xx Volts . Vai que o motivo da descarga excessiva esteja no regulador e não no motor em si. Certo... nada disso responde sua pergunta, que é saber o motivo da tensão subir após o uso sem que exista um carregador ligado ao pack. Pois bem, é como já disseram acima , a composição química das baterias é responsável por uma tentativa de recuperar a TENSÂO nominal das mesmas , e eventualmente um fator baixíssimo da corrente. Como exemplificou o Sr @rmlazzari58 , não só em baterias de litio mas também nas automotivas e estacionárias esse efeito é observado. E mais do que isso, não só nas recarregáveis mas também nas pilhas comuns isso ocorre. Os mais jurássicos aqui talvez lembrem disso, que se colocava pilhas comuns bem fracas no congelador por alguns minutos e isso dava uma pequena sobrevida nas fulanas. '_'

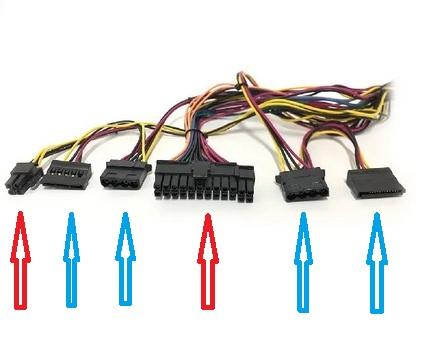

Ola. A saida 12V V1 é para os periféricos que a fonte alimenta, enquanto que a saída 12V V2 é para a placa-mãe e processador , então ... Basta olhar nos conectores, conforme imagem abaixo : marcado em vermelho os conectores onde tem 12V V2. ( fios amarelos nesses conectores ) . Já o fio negativo ( preto ) é comum para todos .

Muito bom ! Agradeço a todos pelos esclarecimentos, este forum tem realmente um pessoal de alto nivel ! Sr moderador pode fechar o tópico se desejar, eu considero sanada a dúvida . '_'

Ola pessoal, @Eder Neumann e @.if , perdoem o tamanho das minhas orelhas ... Eu havia assimilado o conceito de dimmer como um dispositivo com o qual eu pudesse fornecer para a carga a quantidade de potencia que fosse do meu interesse quando girasse o potenciometro. independente de quanto a carga seja capaz de consumir. Tipo assim... uma lâmpada de 200W em 127V . Eu ligo o dimmer e faço ela trabalhar apenas com metade da intensidade plena. Bem sei que se eu tentar fornecer toda a potencia que o dimmer deixa passar e a carga desejar consumir mais que isso então ele fatalmente iria fritar, não resta dúvidas. Já se eu desejar que uma carga ( uma hipotética lâmpada de 7kW ) trabalhe com meia intensidade , a uns 3kW então um dimmer com capacidade para controlar 4kW não atenderia ? Me ensinaram errado, preciso ler outro livro, né ? '_'

Taí uma coisa que eu não tinha pensado, vou ver como é o circuito dele e caso eu não encontre uma solução eletrônica vou fazer um calço físico mesmo ! Valeu @Renato.88

Ola pessoal , Perguntinha básica, tenho sobrando aqui um dimmer de 4000W que pretendo usar para diminuir a potencia de um chuveiro elétrico. O proprio chuveiro já é desses com botão de regulagem, mas o pessoal costuma botar ele no máximo e abrir toda a agua, e isso muda as contas no final do mês. Então, quero colocar o dimmer antes do chuveiro e deixar a carga subir somente até 80% , mas também quero impedir que curiosos resolvam girar o botãozinho dele. Minha ideia foi fazer um teste prévio da posição do potenciometro do dimmer e depois remover ele da placa colocando ali um resistor com valor fixo de valor igual ao obtido no potenciometro com a carga em 80%. Isso daria certo ? Grato !

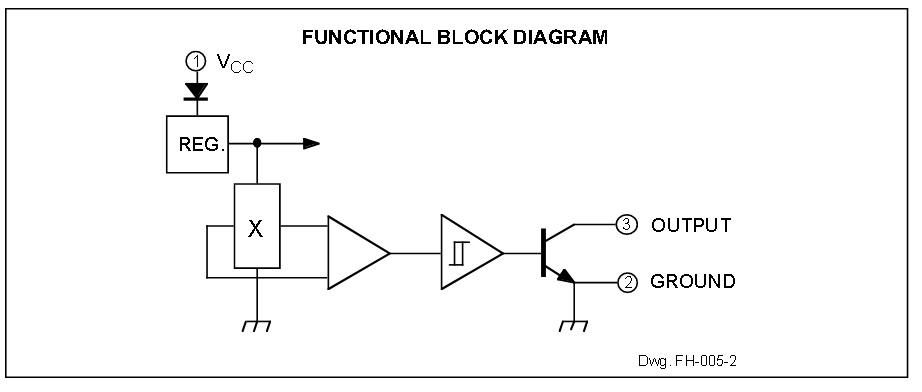

Ola. Veja na imagem abaixo ( para o sensor 3175 ) : Sensores Hall normalmente são switches com arquitetura interna open coletor e para testar eu alimento os pinos ( 1 e 2 ) dele com uma tensão na faixa colhida do datasheet e coloco as pontas do multimetro entre o positivo da fonte e a pino ( 3 ) OUTPUT do chip. Na ausência de um campo magnético ou imã ao alcance do sensor o visor do multimetro deve m arcar zero. Aproximando um imã ao sensor então será alimentada a base do transistor interno e o pino OUTPUT vai estar conduzindo , isso fará o multimetro mostrar ( normalmente ) a tensão de alimentação que voce usou . Uma coisa extremamente importante é a corrente de saida , normalmente é muuuuuito baixa , então para testar se está conforme a especificação use como carga um led já com o resistor calculado para ele ou então a base de outro transistor . Quanto a trocar pelo outro modelo eu não faria, justamente pelas especificações de tensão e corrente de cada um e o seu circuito já deve estar todo ajustado para o primeiro modelo.

Ola. Um pouco sobre baterias e fontes : ( em linhas gerais ) Baterias de 12V recebem carga cíclica com tensão de 14.4V e no máximo 15.5 V Recebem carga de flutuação entre 13.2 a 13.8V Um carregador com desligamento automático faz carga cíclica e desliga quando a tensão atingir 13.8V . Um carregador com operação puramente flutuante mantém nos bornes a tensão em 13.8V por tempo indeterminado , ele não desliga . Um carregador inteligente, multi-estágio faz o controle da carga monitorando tensão e corrente, ele inicia com tensão de 14.4V e após algum tempo à medida que o fluxo de corrente começa a diminuir ele faz a comutação para flutuante e mantém os 13.X Volts pre-configurados para o tipo de bateria . Esse detalhe do 'tipo de bateria' é porque algumas estacionárias não gostam de flutuação a 13.8V e sim 13.5V . No caso do requerente, uma bateria de 12V para motoca elétrica possivelmente deve ser de 7Ah então o carregamento deve se dar a uma corrente de 700 mA , sendo que ela aceita um pico inicial maximo de 2.1A ( 3 vezes a corrente padrão indicada ) Quanto a tensão, foi falado em 15.8V no inicio do processo, essa tolerância é permitida apenas por alguns minutos até que o carregador citado ( possivelmente um circuito chaveado ) equalize tensão/corrente para o carregamento. O teste a se fazer então seria monitorar inicialmente se a tensão recua para os 14.XX após os primeiros minutos, e depois disso conferir a corrente quando a tensão estabilizar em 13.8 V . Essa corrente de flutuação deverá estar perto de 1% da carga nominal ( no caso uns 70 mA aprox.) Em alguns casos o carregador vai acionar um led avisando 'carga completa' , porém vai continuar ligado na tensão de flutuação . '_'

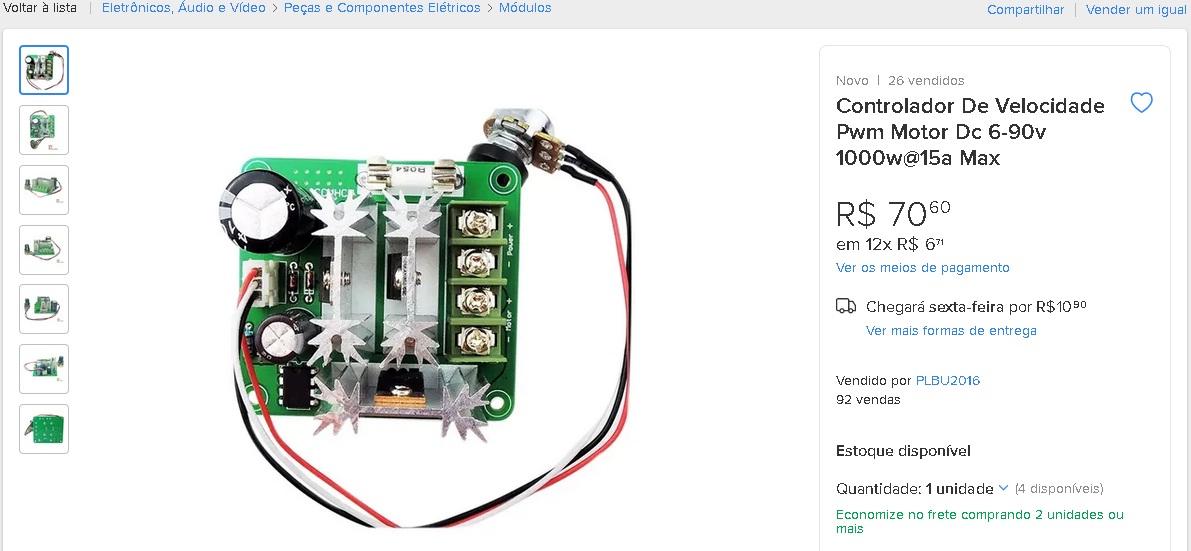

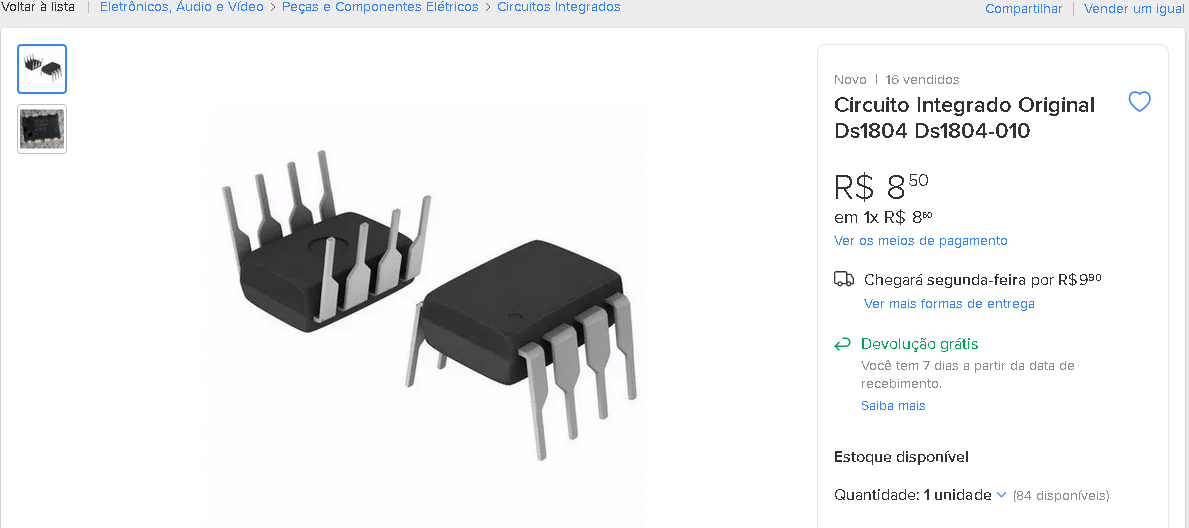

Sim, Tem aqui em Curitiba , já encomendei pelo Mercadolivre. O frete tá mais caro que a peça, mas não vou atravessar a cidade por 9 Reais ! Comprei 2 pçs por precaução. Tambem pedi aquele PWM de 90 VDC , a corrente dele eu gostaria que fosse maior mas terei que me contentar. Acredito que não ter como controlar dois em paralelo , tal qual baterias ou outras fontes . Eu estava propenso a testar tal ideia mas ... preciso ir com calma, uma vez de cada coisa ! Em breve vou postar a maquina funcionando !

Ola . @rmlazzari58 , de fato o requerente não deu detalhes então deduzi que poderia ser ajustável pelo mesmo raciocínio da @.if , que uma fonte pronta seria mais viável . Também levei em consideração que não tem muitos aparelhos DC que usam esta tensão, normalmente vejo algumas impressoras HP . E se ele quer uma fonte fixa nessa tensão a compra abrevia a tarefa. Ja se o intento for 'lição de casa' então vamos de trafo + diodo + capacitor mesmo ! '_'

Ola Dá uma olhada neste post, o autor explica passo a passo como criar uma. voce só precisa ajustar os componentes para a tensão que deseja. http://forum.clubedohardware.com.br/fonte-alimentacao-ajustavel/963006?p=5182322#post5182322
