Tito Fisher

Valeu, @Isadora Ferraz . Estou encomendando o dito da foto e em breve trarei os resultados . '_'

Olá amigos. Tempos atrás eu teria a resposta para essa questão, mas creio que os meus chips estão bugando e venho pedir uma dica. Minha pergunta chega a ser tosca, mas vamos lá : Preciso ligar um motor DV 90V ( desses de esteira ) na rede elétrica AC normal ( 110 ou 220 ). Minha opção foi adquirir ou criar um dimmer conforme imagem abaixo, regular a saída para uns 60VAC e retificar com uma ponte de 50A para uma boa folga. Se for o caso até remover o Pot e colocar no dimmer um resistor fixo no valor desejado. Alguma chance de isso não funcionar ? Vi em outros posts que não é uma boa solução, e que se usaria um trafo para isso , mas um trafo de 20A ou 30A não é viável , além de que nas próprias esteiras não tem trafo e apenas uma placa que faz o retificação a partir da rede elétrica AC normal . Naufraguei no pote de Hellmans ?

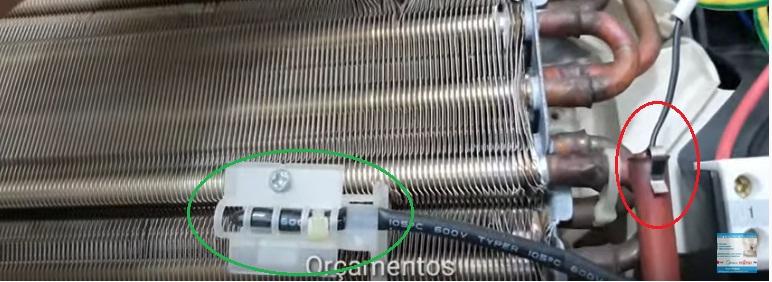

Ola Este sensor mostrado na sua foto , que fica enfiado no tubo é o de DEGELO . O sensor de temperatura normalmente não tem contato com o aparelho, ele normalmente fica em um ponto por onde circule o ar e assim monitora se o ambiente atingiu o valor setado no display. Ilustrando... a foto abaixo, circulo vermelho - DEGELO circulo verde - TEMPERATURA '_'

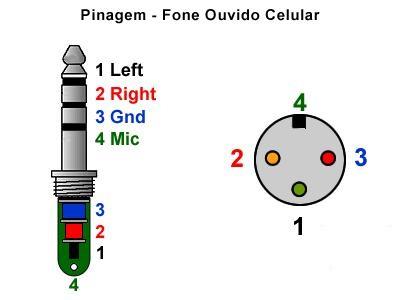

Ola. 1 - Identifica os pinos no XLR 2 - Identifique os pinos no P3 3 - Ligue juntos os fios 1 e 3 do XLR no borne Ground do P3 4 - Ligue o fio 2 do XLR no borne MIC do P3 Não tem como dar errado.

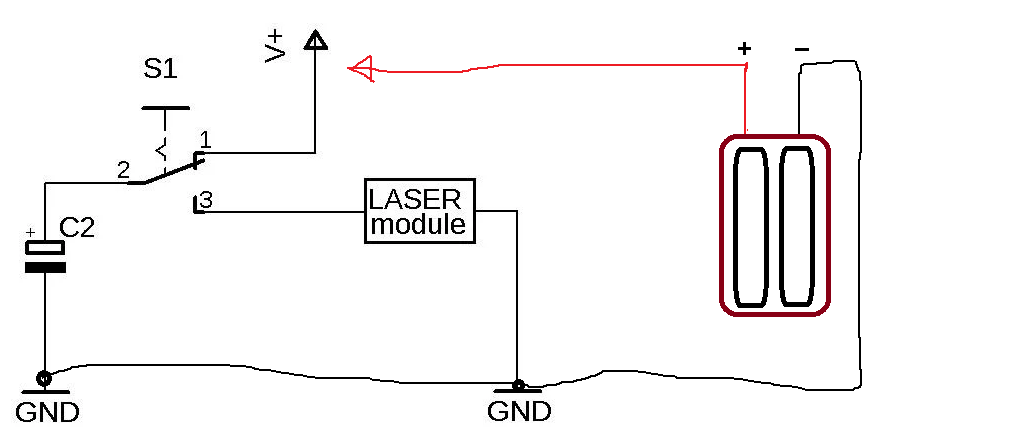

Correto, é isso mesmo. Entenda o GND como negativo das pilhas

Ola. Uma ideia ( baseada na foto ) ... você está ligando as pontas em curto. Seu jacaré vermelho está mordendo o pino do plug de alimentação, mas a lateral dele está encostando na carcaça do plug. Tente alimentar o positivo com um plug compativel deste modelo. '_'

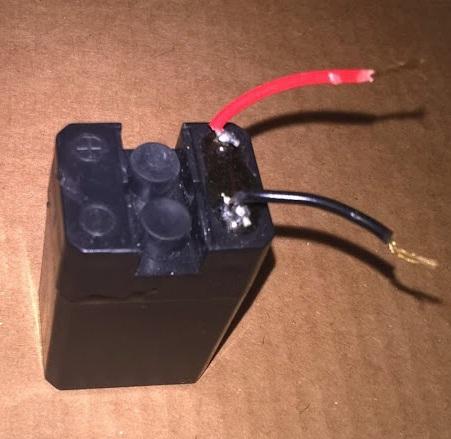

@Isadora Ferraz , eu também estava pensando nessa hipótese da tensão ser maior que 3.7V Dá pra ver que a bateria tem 5 celulas, e o 'normal' de 2V por células dá outro valor. Concordo com o @Renato.88 e o @Reset2020 em colocar uma 18650 ou equivalente caso a bateria fosse de duas células , conforme imagem abaixo .

Ola. Uma ideia seria ligar a outra chave fim de curso em série com a que já existe. '_'

Isso, a mesma potência final em em Watts porém com uma quantidade de Amperes diferente passando pelo medidor de energia. Quero crer que o medidor só vai me cobrar os amperes que ele viu passando na catraca, no caso os 22A. Assim sendo, se ele viu passar 22A e a tensão sendo 127V ele 'pensa' que eu consumi apenas 2794W quando na verdade eu usei 3960W para aquecer a água. '_'

E o Oscar vai para : Fiz isso e funcionou, retifiquei e filtrei os 127V e obtive 180VDC . Apliquei em uma resistência de 220V e obtive uns 4000W com apenas 22 Amperes Esses mesmos 4000 Watts eram gerados na rede AC 127V com uns 31 Amperes !!! Torrei umas bridges e estourei uns capacitores até conseguir, mas agora tá funcionando. Quero agora observar uma janela mensal pra ver se a gambiarra vai se refletir na conta de luz . Grato a todos que opinaram . '_'

Ola pessoal. Fiquei aqui algum tempo me coçando pra perguntar uma coisa. Eu já percebi que aqui em casa os chuveiros levam a medalha de campeões no consumo de energia. Minha rede é 110V e os chuveiros agora no inverno trabalham no talo, ali pelos 5500 Watts. Meti o amperímetro pra ver e de fato estão puxando 40A cada um. Então, para fornecer a mesma potência um chuveiro de 220V gastaria somente 25A , daí me ocorreu fazer um teste básico de elétrica e resolvi perguntar aos mais calejados. Quero retificar os 110V ( com pontes de 50A ) e somar duas saídas CC pra fazer 220V. Depois ligo um chuveiro 220V e terei os mesmos 5500W mas agora consumindo 'apenasmente' 25A ao invés dos 40A da versão 110V. Tô naufragado num pote de Hellmann´s ?? '_'

Ola, Mor . To pegando o jeito, mas pela minha contagem eu tô lá na rabeira porque quase sempre eu ainda tento entender a pergunta quando você e outras feras aqui já estão com a resposta postada ! Bora pra frente, esse forum é top !

Ola. Sim, pode substituir apesar de que esses multivoltas originais da placa tem maior precisão que o outro. Quanto a ligar em paralelo o potenciometro com o trimpot não me parece coerente. Completando, se realmente quer trocar escolha os lineares ao invés dos logarítmicos. '_'

Ola. Sim, a sua imagem é do datasheet do fulano. Segue um circuito desenhado, lembrando que o R39 e o capacitor podem ser dispensados dependendo do triac e da carga em uso.

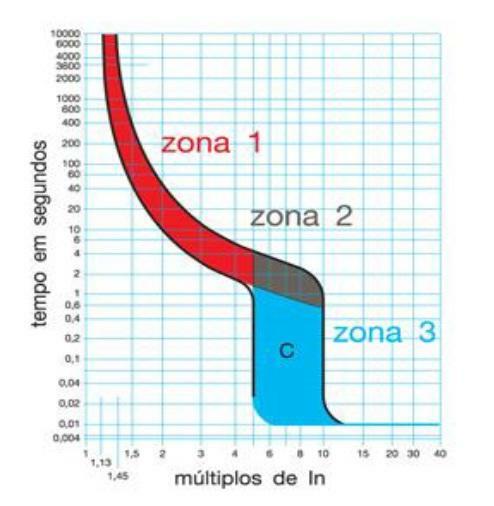

Ola @Letícia A. a coisa não é exatamente assim , veja bem : As curvas de atuação dos disjuntores não são eixos e sim faixas , portanto uma corrente de 2x In em um Tipo C ( 5 a 10 vezes a tensão nominal ) teria a range de 10 a 50 segundos em um disjuntor com precisão de 100% . Veja o gráfico abaixo , o tempo que voce reportou de 2.5 minutos poderia ser aferido em uma escala de 1.5x a tensão nominal, é tolerável tal margem de erro . Certa vez alguém me falou que a aferição do INMETRO para os disjuntores é na faixa de classificação deles, seria nesse caso a zona 2 do gráfico. Para um tipo C de 10A são aplicadas correntes de 50A a 100A e caso eles desarmem num tempo próximo de 1s então estão aptos para uso. Se for necessário maior precisão no seu projeto recomendo o uso de circuitos eletrônicos para proteção, lembrando sempre que deve direcionar o projeto dessas proteções de forma diferenciada para cargas resistivas e indutivas. '_' Complementando : Se o seu objetivo for apenas testar os componentes, o que apresentou o tempo de 1 minuto está quase perfeito , uma vez que o tempo de resposta pela tabela poderia ser até 50 segundos.

Ola Dá uma olhada neste outro post sobre o mesmo assunto , talvez te ajude a buscar uma solução com componentes mais acessíveis que voe também pode obter em reaproveitamento de outros aparelhos eletrônicos . https://www.clubedohardware.com.br/forums/topic/1114452-transformador-ac-para-dc-ligar-led-110v/

Ola. Sim , pode usar outra fonte de alimentação 36V, mas tratando-se de LED é essencial voce saber qual a corrente que eles consomem . Se a questão for baratear, já que está tentando reaproveitar as luminárias voce pode usar uma fonte de PC , ela é 12V então voce compra no ML um modulo stepup de 12V para 36V e ajusta a corrente de saída para não fritar os LEDS. Tem várias outras maneiras, essa foi a que me ocorreu primeiro. '_'

Ola. Outra ideia é usar 4 relês de 2 contatos ( NA/NF ) acionados por um unico interruptor. tipo o esboço abaixo . ( Faz de conta que as 4 baterias de cima são as placas solares )

Ola. Sem querer jogar água fria, eliminar o coil whine de uma fonte é uma tarefa quase do tipo Castigo de Sísifo . Existe alguma chance de êxito 'se, e somente se' o ruído for permanente, com a fonte apenas ligada em uma rede 100% estavel e sem qualquer carga na saída . O tal ruído decorre de uma infinidade de fatores, não tem muito a ver com a marca dos capacitores e bobinas. Tipo assim, uma BMW série X7 ano 2019 que voce tirar da loja hoje vai derrapar em uma curva a 100Km/h se a pistas estiver suja de óleo. Voltando a fonte, os componentes dela trabalham em conjunto para entregar aferidas as tensões e correntes requeridas na saída em um determinado computador. Digamos que um mosfet esteja trabalhando no limite então ele pode requerer esforço maior do indutor e daí aparece o ruído. Daí a pessoa vai e troca o indutor ( bobina ) . e o que acontece ?? O ruído volta quando aquele cenário específico de dreno acontecer . Por outro lado, você colocar esta mesma fonte em outro PC com uma placa de vídeo diferente pode acontecer de nunca mais ouvir o ruído . compliquei ?? '_'

Ola . Acredito que sua resposta está aqui : https://askubuntu.com/questions/77399/are-there-any-alternative-programs-to-proteus-available eu li até a parte onde apresentaram uma solução eficaz '_'

Ola. A sugestão da @Isadora Ferraz tem chances enormes de te levar à solução do problema. Digo Isso porque já passei por um problema idêntico, com a mesma marca de lavadora. Houve pane na placa e foi substituída, o efeito colateral foi essa anormalidade com o nivel de agua. Me explicaram que a sensibilidade do pressostato vem ajustada para uma placa original, e quando trocada pode ser necessário ajustar alguma coisa na placa ou no proprio pressostato. No meu caso eu fiz a verificação na mangueira e ajustei um pouco a sensibilidade nesse parafuso indicado na seta. Um ajuste bem fino, girando 'coisésimos' de milímetro. '_'

Ola. Minha opinião simplinha : Os conceitos de reciclagem e sustentabilidade ganharam espaço nas ultimas décadas, e muitos países concedem certificação e alguns benefícios às empresas que os aplicam. Essa imagem lembra vagamente o simbolo atual , porém nem sempre foi esse com 3 flechas . Talvez o simbolo de 'material reciclável' ou " produzido por reciclagem" sendo estampado no produto seja isso que voce está tentando identificar.

Ola. Esse link que voce postou está remetendo a uma bateria recarregável 12V com porta USB ( 5V ) , não serve para o que voce deseja . Mas voce pode alimentar seu receptor com qualquer outro powerbank 5V por 2A ou 3A , uma vez que a fonte original reporta esta corrente para uso . O detalhe dos mAh é outra coisa, isso diz quanto tempo de uso a bateria oferece. A fonte de alimentação só informa a corrente, uma vez que vai estar ligada de forma permanente na tomada. No caso da bateria ( power bank ) existe a informação adicional de mAh , pela qual voce pode calcular o tempo de duração . Exemplo: se seu aparelho consome 2A ( o mesmo que 2000 mA ) e a bateria tem capacidade de 3000mAh significa que o aparelho ficará ligado por no máximo 90 minutos antes de precisar recarregar . Certifique-se de conferir a pinagem do conector micro-USB do pack antes de ligar no aparelho. Normalmente é padrão mas não é bom dar chance pro azar. '_'

Bem, digamos que seus motores irão consumir 800 mA , voce iria precisar um zener 5V1 de 5 Watts . ( ou uma combinação com transistor ) O CI 2596 ( plaquinha pronta custa menos de 10 R$ ) já controla 2 a 3 A sem esforço, e acredito que com melhor eficiência, além da proteção na saida. Mas, na eletrônica muita coisa se aprende na tentativa e erro, então faça os experimentos e depois nos conte. '_'

Ola. O consumo dos CI's é relativamente baixo, o que vai determinar a autonomia do seu carrinho é a potência dos motores. Ao invés das 4 baterias AA eu usaria as de litio modelo 18650 , duas de 3.7V em série , preferível de boa marca para fornecer algo próximo da corrente nominal sugerida no rótulo. Para regular os seus 5V de forma estável talvez uma plaquinha com um LM2596 dê conta do recado. '_'
