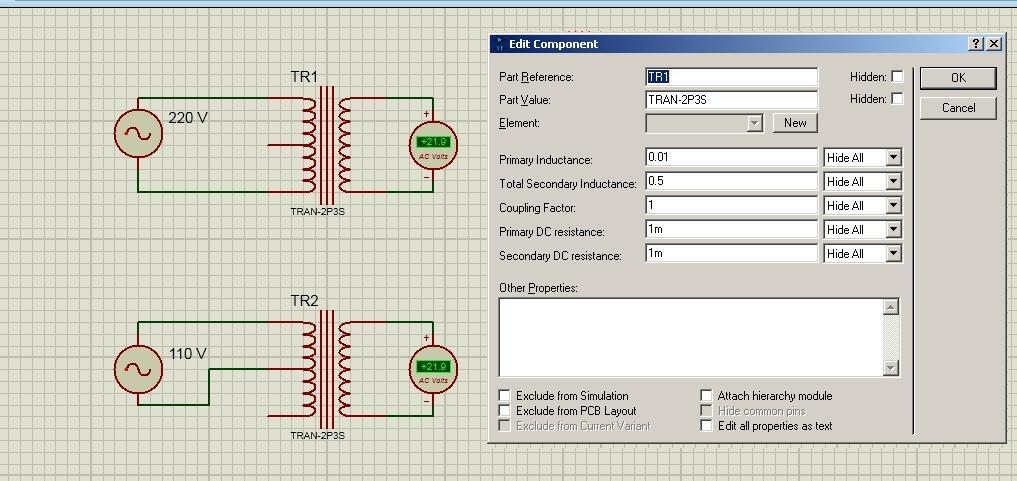

Ola. Como eu comentei antes, é necessário alterar a configuração padrão do componente, no caso o trafo invertido. Veja abaixo, a tensão de saída igual para as entradas 110 / 220, , e a configuração dos parametros .

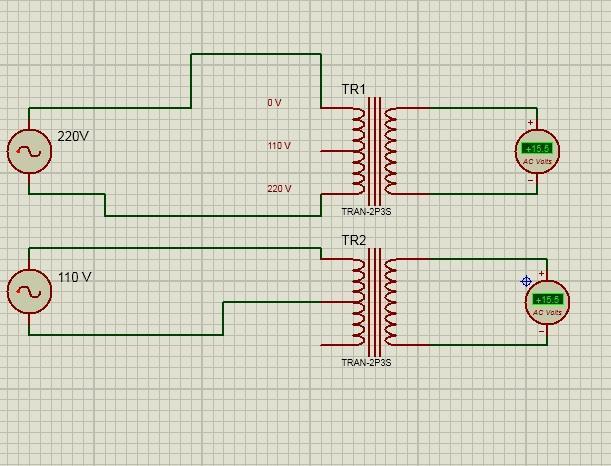

Ola. Que tal pegar um trafo com 3 fios no secundário e ligar invertido ? Claro que vai precisar mudar os parametros dele, mas funciona ! Veja :

Ola. Não é uma falha, na medição de temperatura o multimetro 'pressupõe ' que o termopar já esteja conectado e na ausência do cujo ele avisa, apitando . '_'

Ola. voce pode ter feito a ligação 'série' com os enrolamentos invertidos, e o resultado vai ser o que você falou, vai subtrair uma tensão da outra. Veja a imagem, pra facilitar a explicação.

Ola. Procurei a descrição desse modelo de relê , o Mahle MR60 e segundo o catálogo ele é de 5 terminais, e que no caso tem o contato NF que seria o pino 87a . Não posso garantir, mas caso o requerente poste uma foto dos pinos poderemos confirmar, e então segue o diagrama de ligação para o esquema solicitado.

Bem, vamos a uma variação das explicações anteriores : Um timer dotado de saidas NA/NF aumenta o leque de opções para os dispositivos conectados. Exemplo : voce programa o timer para ser acionado por 10 minutos a cada intervalo de 40 minutos então .... 1 - o dispositivo ligado no N/A vai obedecer essa regra, tipo ligar uma bomba dagua nesse perfil. 2 - o dispositivo ligado no N/F vai executar a operação invertendo a regra, ou seja , permanece ligado por 40 minutos e desliga por 10 minutos . Vale lembrar que diferente dos relês que também tem os contatos NF/NA , alguns timers só obedecem a regra NF se alimentados e caso haja falha de energia ambos os contatos ficam abertos. Se não for esse o caso do seu timer, na falta de energia ( alimentando o timer ) ele vai se comportar como um simples relê e manter ligado por tempo indeterminado o dispositivo conectado na junção N/F. Sei que parece incoerente isso de 'manter ligado' se faltar energia , mas ... Considere que voce pode estar com o timer alimentado na rede elétrica comercial para gerenciar dispositivos alimentados por baterias ! '_'

Ola pessoal . Demorei pra postar a solução encontrada porque precisei comprar os componentes e testar a implementação. São os dois itens mostrados nas imagens abaixo, um sensor de corrente e um conversor DC-DC com ajuste de tensão/corrente . Um camarada havia me sugerido inicialmente esse sensor de corrente para implementar com o Arduino, mas como ( ainda ) não tenho afinidade com ele consegui de outro colaborador a integração do sensor com o buck através de transistores . Quando atingidos os limites de corrente desejados o buck ( que só vai controlar a malha de lâmpadas para priorizar o carregamento de bateria ) recebe correções de tensão e/ou corrente . Foi necessário remover os trimpots do buck e substituir por resistores de valores obtidos na véspera pelas correções manuais nos trimpots, já que o sistema precisa ser autônomo . A seleção de qual resistor entra em ação então varia conforme a medição de carga obtida no sensor. Agradeço a todos pelas ideias apresentadas, tudo foi considerado e serviu de referência para o êxito na missão. '_'

Bem, realmente foi falha minha não informar a carga a ser alimentada, então vejamos : Trata-se de um sistema de iluminação de estufas para germinação projetado com lâmpadas de 12V e alimentado por baterias ou por um controlador de carga que fornece os 12V quando ligado na rede ( poupando assim o ciclo de carga das baterias ) O controlador de carga é o da imagem abaixo . A lâmpada de 12V da imagem na verdade são dezenas delas , que o controlador alimenta quando a fonte estabilizada está provendo energia para o controlador , e existe uma comutação para usar as baterias quando não existe rede AC no local. Então quando existe AC na fonte e as baterias estão em processo de carga a corrente drenada varia conforme a quantidade de lâmpadas acesas, e também conforme a quantidade de carga remanescente nas baterias. O consumo nominal do controlador seria de 30 Amperes em carga plena , e a fonte não consegue prover isso, desarmando e deixando as câmaras de germinação no escuro caso as baterias estejam com tensão abaixo da linha de proteção das baterias. Preciso que a fonte não corra o risco de desarmar , então quero limitar a corrente que o controlador vai puxar dela. Ja testei ligar o a alimentação na tomada com um consumo presumido de 15 Amperes e funcionou, mas por precaução quero limitar o consumo da malha em apenas 10 Amperes. Esse sistema foi criado pela necessidade de se alimentar as camaras de germinação em tempo integral e a chácara está situada em uma região provida com rede elétrica precária e intermitente. '_'

Ola Pessoal. Muito grato pelas respostas ! estou tentando mesclar cada sugestão para o propósito que pretendo implementar no circuito . Como falei, a fonte é de 30A e pretendo que o consumo exigido dela só atinja uns 10 Amperes . Porque isso ? Justamente para não haver desarme por sobrecarga , o circuito precisa dessa característica de não desligar caso a demanda supere um patamar estipulado. O circuito precisa apenas limitar a demanda de corrente SEM interromper o fornecimento . Como falei, a fonte é de 30A , justamente para trabalhar com folga e permanecer ligada 24x7 . No manual essa fonte diz ter um rendimento de 80% , então eu imagino que seja apenas uns 70% e com isso ela vai sustentar 21A ao invés dos 30A escritos na etiqueta . Resumindo , A ideia seria não cortar o circuito e sim monitorar a corrente drenada para não exceder um valor predefinido e ajustar algum parametro que mantenha o funcionamento de forma racionada até que o dreno retorne ao desejado . A ideia de usar um Shunt também foi a que me pareceu exequível ( dentro das minhas habilidades toscas ) . Ainda assim preciso ter como resposta a regulação da saída ao invés de corte . Usar um circuito com transistores e comparadores para esse nivel de corrente está uns degraus acima e por enquanto vou deixar como segunda opção caso não consiga implementar o Shunt . Vamos a luta, vai dar certo. Ja consegui finalizar muitos projetos com a ajuda deste forum e agora com certeza não será diferente !!

Ola, pessoal ! Tenho um probleminha tipo 'básico' para resolver mas estou me enrolando ... Possuo uma fonte chaveada de 24V por 30 amperes , mas pretendo fazer que ela forneça apenas 10 amperes na saída para trabalhar com folga . O circuito a ser alimentado pode eventualmente exigir mais corrente porém minha intenção é permitir que ele consuma qualquer valor entre 1 e 10A . Daí pensei ... um diodo tipo 10A10 tem dizendo no datasheet : "Maximum average forward rectified current 0.375"(9.5mm) lead length T =60 C = 10 amp " Então, eu poderia colocar um diodo desse na saida da fonte para que o circuito alimentado não tente 'comer' mais que 10 Amperes ? ..... Pensei nesse artifício porque conforme uns cálculos aqui descobri que se usar um resistor ele seria aprox de 1,3R por 130 Watts e a diferença de preço entre esses dois 'trequinhos' é brutal . '_'

Em nome do Sr @Edilson Silva resolvi passar neste post para agradecer pela informação requerida e prontamente obtida no forum . Sei que não é o caso dele, mas muita gente aparece aqui desesperado em busca de ajuda , pergunta mil coisas e depois nem se dá ao trabalho de clicar um "like" na resposta dos colaboradores. '_'

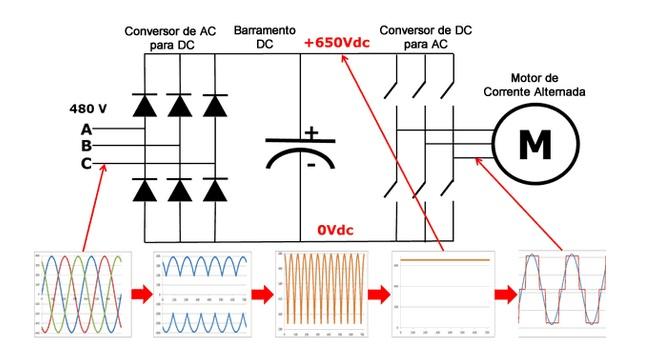

Ola @Gustavo Colheri Uchida Permita-me perguntar , você tem certeza que o barramento DC do inversor de tensão é alto ? Qual seria o tipo de inversor que você testou e se certificou disso? Possivelmente estou desatualizado, mas a maioria dos inversores de TENSÃO funcionam proximo do que voce falou acima , por exemplo : Entra 24 VDC , nessa tensão é modulada uma frequência ( possivelmente já os 50~60Hz ) e depois é amplificada para os 220V , mas nesse caso já estaria no modo AC . Sei com certeza que o inversor de FREQUÊNCIA tem um barramento DC alto, que é chaveado com a regulação desejada para dar a velocidade ou torque ao motor a ser alimentado, conforme desenho abaixo Ainda assim, sua ideia de alimentar o inversor de frequência diretamente com CC faz algum sentido desde que existar tensão CC já amplificada e sem modulação dentro do inversor de tensão. Me parece que sua preocupação está na potência real dos inversores de tensão, e por isso pretende ligar mais de um em paralelo . Neste caso se faz necessário os diodos em cada saída DC a somar. Mas ... não vi a informação sobre a potencia do motor, então um exemplo, se ele for 220V trifásico de 5HP deve consumir uns 15A , o que iria requerer menos de 4 KW da entrada do inversor. Como imagino esteja usando o inversor de frequencia para dar partida suave não vai haver picos de corrente e o aparato funcionaria a contento. Claro que não deve negligenciar o uso de fusíveis para proteger o sistema. Nos mantenha informados do andamento, vamos ajudar . '_'

Não vai conseguir mesmo, porque esse modelo de placa ( S-Board 2000 do fabricante NICE ) não dispõe do recurso desejado . O que voce pode configurar é a embreagem, para diminuir o torque do motor fazendo ele trabalhar com menos força, mas não com menos velocidade seja no trajeto ou nos finais dele . '_'

Ola. Acredito que a solução adequada para o seu caso seja colocar os valores de capacitância originais. Não encontrou o de 5 fios ? É simples : Coloque 2 capacitores, um de dois fios e outro de 3 fios ! Essa linha de ventilador usa a capacitância menor para o modo exaustão, no caso seria um capacitor de 2uF . Os outros dois valores são para controle de velocidade, respectivamente que ele usa 2,5uF , 3,5uF e a soma desses , no caso 6uF . Esses valores fica mais fácil de encontrar , e caso ainda não consiga pode comprar 3 peças separadas, e atentar para a ligação equivalente . Recomendo todos em 450VC '_'

Ola Permita-me uns comentários . Como disse a Sra @.if o regulador LM2596 não suporta o arranque já que sua corrente máxima é de apenas 3A, e o indicado para ele é corrente de trabalho até 2A . voce disse que na medição fica oscilando entre 1 e 4 , então claramente ele está desarmando por sobrecarga e tentando reiniciar. Dois testes : Primeiro use o regulador ajustado para saída de 1,5V e coloque uma carga pequena, uma lampadazinha ou algo do tipo, e faça a medição de tensão e corrente na saída . Isso vai dizer se o regulador está operando corretamente , voce não falou se comprou o CI separado e montou os componentes, ou se comprou uma plaquinha já pronta . Outro teste, consiga 3 diodos 10A10 e coloque em série entre a bateria e o motor, eles vão suportar o arranque do motor caso a corrente nominal dele seja mesmo 1.1A e a Mas é isso que tá me intrigando, um motor de 1,5V com corrente nominal tão alta. A maioria dos motores DC de alto torque que conheço operam com tensão maior, e ainda assim com corrente de trabalho menor que 1A . Tem como voce nos passar imagens dele, ou referencia , ou em qual dispositivo é usado ? Qual rotação ele vai trabalhar, e se existe algum controle de rotação . '_'

Ola @rmlazzari58 Como disse o Sr @Renato.88 o TL431 pode ser usado como zener variável e mais do que isso, um zener de precisão . Como disse nossa amiga @.if o zener não é preciso, ele tem uma certa 'folga' com relação ao valor nominal. Já o TL431 leva vantagem nesse quesito, e pode operar com tensão entre 2.5V a 36V Então, independente de quanto for alimentado o sujeito basta que se aplique o cálculo no par R1 e R2 para configurar o valor que voce desejar obter condução entre anodo e catodo . Existe no datasheet uma formula para esse cálculo, e até programas prontos que informam os valores para R1 e R2 . Aqui tem mais detalhes : https://www.paulobrites.com.br/diamantes-sao-eternos-tl431-tambem/ '_'

Ola, Certa feita ( alguns anos atrás ) precisei de um circuito para indicar quando a carga de uma bateria chegasse na tensão de flutuação e o pessoal aqui do forum me indicou o componente abaixo, o TL431 que quando atingido o valor especificado acende o led de imediato ao invés de começar uma luzinha inicialmente pálida que eu tinha em outro carregador. Desenhei agora com os componentes para a tensão de 10V , esse capacitor e o resistor R3 estão ali apenas para simular a elevação da carga e podem ser suprimidos na sua implementação. '_'

Ola. Como vi em seu diagrama que voce está entrando 3 fios no bloco " ponte B " então imagino que esteja produzindo uma fonte simétrica de +25VCC e -25VCC e neste caso eu perguntaria aos peritos em amplificadores acerca da potência nominal deles em relação à entrada simétrica . Tipo assim, se o amplificador com alimentação simétrica usa 2 amperes ele recebe 1 ampere em cada polo ou se recebe 2 amperes em cada polo . Se for a segunda opção então o trafo precisaria ser maior . '_'

Certo, @Thiago Miotto , @Renato.88 e @rmlazzari58 . Como dito, esses dispositivos de integração veicular Bluetooth são 99% clonados de esquemas que funcionam com alimentação isolada e previamente carregada, seja em uso doméstico ou veicular. O requerente já informou que usando dentro do carro com powerbank não apresenta o efeito colateral então considero resolvido o problema . '_'

... to aqui imaginando que ninguem levou a sério o meu post neste tópico

Ola O controle PWM tem vantagem sim, porque teoricamente ele entrega o torque ao motor mesmo em baixa rotação, mas o motivo principal desse estágio foi porque depois de alguns testes a ponte foi pro vinagre com a corrente exigida para o arranque do motor a plena carga, que no meu caso a nominal é 12A mas a corrente de partida vai acima de 60A !!! voce disse que vai usar um pedal para ligar e desligar, então se o potenciometro do dimmer já estiver travado na posição maxima , uma kbpc5010 pode pipocar, já que esse 50A seria o limite, mas o uso recomendado é uns 60% da especificação nominal. Olhei o preço de uma mdq100a1600V ( para 100 amperes ) e o controlador PWM era bem mais barato, além de me permitir a implementação de um acelerador digital ! '_'

Ola. Vamos por partes : Esses aparelhos são de origem estrangeira para serem usados em carros que já possuem linha DC filtrada e com supressor de ruído, o que não é o caso por aqui . Eles são uma versão movel das populares music box via bluetooth que se usa em casa ou na rua para amplificar o as midias tocadas no celular. MAS COM ALIMENTAÇÂO POR BATERIAS PREVIAMENTE CARREGADAS . Nos veículos onde o aparelho de som aceita conexão direta via bluetooth o circuito do aparelho já tem a supressão e filtragem na propria placa e aterramento diferenciado no deck multimidia , e não existe chiado . Por aqui se tem tentado várias alternativas para contornar a deficiência da linha DC veicular, talvez seu aparelho funcione normalmente em outro veiculo que já tenha a linha otimizada. voce disse que funciona normalmente em um powerbank , mas não mencionou se usou o powerbank dentro do carro, e com o carro ligado . Isso importa ? Sim !!!! porque se o chiado não for gerado pela linha e sim por EMI ( oriunda de alternador , A/C , direção eletrica, etc ) então nenhum step-up ou step-down vai resolver. Mas , se funciona em um powerbank dentro do carro e com ele ligado então então seu problema acabou, compre um powerbank e deixe ali no console do carro com o receptor bluetooth ligado nele. O consumo desse aparelho é relativamente baixo e terá muitas horas de som limpo . '_'

Ola. Posso compartilhar minha experiência com um dispositivo semelhante que 'fabriquei' : Também tinha sobrando aqui um motor de esteira , 90VDC , 1.6 HP , 12A , 3000 RPM. Fiz uma lixadeira de bancada , com controle de velocidade na linha DC através de um PWM . O primeiro passo foi usar um dimmer 4000W , mas tirando o potenciometro e colocando no lugar um resistor que deixasse a saida AC em aproximadamente 60 V Depois passando essa saída 60VAC pela ponte KBPC5010 e um capacitor para filtragem . A saida DC ficou ali pelos 90V que eu precisava, já que se ligasse o dimmer no 'volume' máximo iria exceder a tensão permitida pelo motor . Depois disso um controlador PWM de 90V para ligar e acelerar o motor . Esse controlador PWM teve seu potenciometro analógico retirado e coloquei um potenciômetro digital para que o controle de rotação fosse similar ao usado na esteira , com botões UP/DOWN . Funciona ! Tive uma grande ajuda deste forum no projeto, @Renato.88 e @.if foram pacientes e prestativos , e mais pessoas que não lembro agora ! '_' '_'

Bem, fiz outra simulação aqui .... Pra dar o valor que voce disse, 0,12 V e 1.2 mA no coletor o erro está no seu Rc, que ao invés de 100 voce tá usando 1000R ( 1K ) Se está usando um simulador faça o teste com essa troca, e se está apenas calculando no papel certifique-se que a vírgula não pulou uma casa . '_'
