Tito Fisher

Ola. rascunhei um circuitinho simples , dá uma olhada : No desenho voce pode substituir essa bateria por um carregador de celular que tiver sobrando por aí. O push é um botão tipo campainha, apertar para acionar e ele volta sozinho. Então no relê vai passar a energia que alimenta o seu motor, voce não disse se é AC ou DC então precisa escolher um que seja compatível com a tensão e corrente do seu motor , porém alimentado com os 5 VDC. Deve ter trocentas opções para o sua necessidade, essa seria uma delas.

Ola . Não consegui acessar, o grupo tá com status de 'privado' . Ainda assim agradeço por comentar. '_'

Correto, @.if é para permanecer em flutuação ( 13.5V ) até o momento em que ela seja retirada do carregador de bancada para ser colocada no barco. Durante o carregamento ela não vai estar ligada a qualquer coisa que consuma carga. Correto também, deve existir mais opções de circuito além desse que fiz, porém esse 'treco' de histerese só consegui fazer funcionar em simulação do Proteus, quando foi para o ferro de solda os componentes não tiveram o resultado esperado, assim como aquela opção do outro post de fazer um comparador de corrente . A qualidade questionável dos componentes anulou os cálculos milimétricos despendidos.

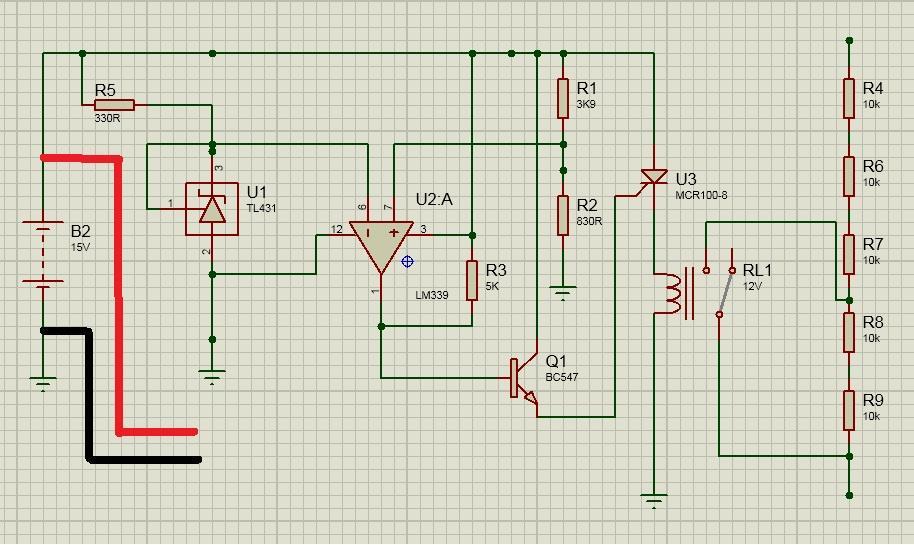

Ola. Preciso uma opinião em um circuito. Ele tem a função de ajustar automaticamente uma string de resistores em série quando a tensão do circuito alimentado ( no caso uma bateria estacionária ) alcançar a marca de 14,2 V . No desenho a bateria DC representa a fonte de alimentação, 15V por 15 A . Os fios em destaque seriam ligados nos bornes da bateria a ser alimentada. Eu havia pedido ajuda em outro post para monitorar a corrente mas na prática o circuito não se comportou como deveria então estou implementando por comparador de tensão. A ideia é simples, o TL431 fornece os 2.5V fixos que são comparados por uma fração da tensão total obtida no divisor resistivo . Alcançado o alvo de 14.2V o BC547 dispara o SCR que por sua vez faz o relê excluir parte dos resistores que estão mantendo a tensão em 15V e o circuito passa a ter 13.5V Eu abri um outro carregador comprado com essa desejada entrada em flutuação, mas percebi que lá ao invés de ajustar a tensão da fonte chaveada o 'fabricante' colocou uma fila de 4 diodos 10A10 para derrubar a tensão após o comparador ser acionado. ( ele colocou até dissipador nos diodos ! ) Como falei no outro post, tenho uma fonte chaveada com ajuste de saida via potenciometro, e essa placa auxiliar é somente para automatizar ( comutar ) o carregamento entre a fase de carga ciclada e a fase de flutuação . Montei esse circuito do desenho e está funcionando na bancada, mas venho perguntar se está sobrando ou faltando algum detalhe . Grato.

Sr @aphawk Então é isso ? A saida em aberto é sempre a metade da alimentação do CI e quando existir corrente passante devo somar o coeficiente 100mV/A ? To ficando meio orelhudo pra ler os datasheet pois havia entendido que a tensão no pino 7 seria qualquer valor a contar de zero + coeficiente da corrente ! Vou meter uma simulação no Proteus e volto com os resultados . Muito grato. Pronto ! Problema resolvido . Sr moderador pode fechar o tópico e atribuir o crédito ao Sr. @aphawk . A colega @.if também havia falado a resposta, mas como não desenhou eu não consegui enxergar !

Sra @.if , Veterana letrada, mestrada, doutorada e figurinha carimbada do nosso forum ( e também minha ídola ), sei bem da sua prerrogativa de : Mas tenho aqui tantos esboços para esse projeto que pretendi primeiro levantar o assunto e a partir da primeira resposta seguir uma linha de raciocínio . A situação : Tenho uma fonte de bancada 24V por 10A obtida a partir da modificação de uma fonte ATX de PC a qual uso para carregar todas as ferramenta elétricas por derivação para os step-down LM2596. Nesses plugs pré-ajustados dou carga em instrumentos que requeiram menos de 5A e me ocorreu de dar também carga em bateria automotiva. Até funciona, não através do LM2596 e sim por uma saída dedicada . Porém para não fritar uma dessas eu sempre dou carga com os 13.8V que é a tensão de flutuação e assim pode dormir ligada na fonte. A boa saúde da bateria requer carga ciclada periódica, com 14.4 ~15 V porém nesse caso não pode permanecer ligada, preciso comutar para 13.5 ~ 13.8V quando a corrente chegar nos 500mA . Minha leitura do dito ACS, no caso o Acs712-elctr-20a-t é de 100mV/A então estou procurando alguma coisa que possa ser acionada com metade dessa saída e faça a comutação de tensão circulante na carga.

Pessoal, uma ajudinha por favor Estou com um projeto na bancada que acabou encalhando em um quesito .... A medicão de corrente para alternar o modo de carregamento ciclado para modo flutuação. Já pesquisei trocentos esquemas e todos os que não são microprocessados usam comparadores e ampops para recolher amostra de tensão e 'deduzir' a corrente passante. Até funcionam, mas com a minha tensão não é estabilizada ( fixa ) então gera variações no disparo do comutador. A pergunta : Existe algum modo de monitorar ( milimetricamente ) a corrente independente4 da tensão no circuito ? Vi que existe placas prontas de monitores de corrente que o pessoal usa com arduino , tipo o ACS712 , mas isso de Arduino não é a minha praia. alguém já usou esse ACS712 fora do arduino para acionar um transsistor ou relê na saida ? Ou existe uma solução mais óbvía e estou mergulhado num barril de Hellmann's ? '_'

Ola. Vamos tentar ajudar . Pela lei de potencia temos que : Potência Elétrica P = V × I No seu caso, 180V x 6,5A vai dar uma potencia aprox 1200 W Os autotrafos normalmente são especificados em VA , o que não é o mesmo que Watt , precisa dividir o Watt por 0,65 para obter um valor em VA então, 1200W / 0,65 = vai dar uns 1900 VA Os autotrafos precisam ser dimensionados para para trabalhar com 50% da capacidade , então ... Precisa um autotrafo de 4000 ou 5000 VA '_'

Sr @alexandre.mbm , pode usar um comum tipo 4004 mas eles comem 0.6V ou 0.7V e tirando isso de 5V daria menos do que os 4.5V plenos que o aparelho recebe com uma carga de baterias novas. Os FR ( rápidos ) comem só 0.5V e os de germânio comem menos ainda . É certo que os aparelhos tem tolerâncias , eu só dei um exemplo do que eu usei para gabaritar a missão. Sr @Steaumpunk , Também tenho essas lanternas de cabeça porém existem duas versões de carregador para elas : Alguns modelos de lanterna vem com carregador de 5V porque dentro dela existe algum controlador ou apenas algum conponente que baixe a tensão de carga para 4.2V Outros modelos vem com carregador já setados como 4.2V , tenho até um aqui e vou mandar a foto , nele diz Output 4.2V (+-) 0,5V por 500 mA . Nesse caso o (+-) ali da foto diz que é a tolerancia na saida e que sabidamente a bateria suporta. O numero é tão miudo que a pessoa olha e entende como Output . xxxxx 5V , o final da frase ! Mas , muito bom que voce tenha conseguido adaptar uma bateria interna recarregável e não vai mais precisar gastar com pilhas.

Ola. Minha contribuição simplinha : Como já tive um amigo com o mesmo aparelho precisando de uma alimentação diferente do pack original de 3 baterias AA vou relatar como resolvi. Combinei a ideia da @.if de usar uma fonte dessas de celular porém coloquei na saida dela um diodo rápido para ajustar os 5V para 4.5V Esses diodos tem aos montes nas fontes ATX , os FR107 que conduzem um ampere e seguram os 0,5V . Isso de baixar a saída da fonte de celular foi porque mesmo o aparelho aceitando uma variação na entrada como citado pelo @Renato.88 ocorreu que o uso continuo estava gerando aquecimento interno no aparelho para 'consumir' a energia entrante acima do default . Então, o usuário me perguntou se ficaria sempre atrelado a uma tomada para usar o multimetro , daí forneci um powerbank para uso em campo . Ele fornece os mesmos 5V de um carregador de celular e com uma capacidade de 8000 mAh daria para deixar ligado um final de semana inteiro sem nenhum problema. O deck de baterias do aparelho se manteve original , apenas coloquei um plug na base dele já com o diodo instalado internamente . Com isso poderia ligar tanto a fonte como o powerbank e o aparelho recebia os 4.5V pelo tempo que se desejasse, sem gastar um centavo a mais com pilhas . '_'

Ola, pessoal . retornei ao post para um feedback do evento . A ideia de @.if para adaptar um circuito auxiliar no dispositivo é boa, mas o intento seria mesmo identificar o chip raspado e manter a originalidade do circuito. A Ideia do @Renato.88 sobre o PIC me impulsionou a pensar em outra sigla , o PIX , e a opção ficou por adquirir uma nova placa para reposição . Sr moderador pode fechar o tópico se desejar . Grato a todos .

Sr @aphawk , grato por opinar. Meu grande embaraço paira na tensão de operação da placa como um todo, no caso ela suporta entrada de 90V e não sei se isso preciso ser um pre-requisito para o CI controlador. Sr @Renato.88 , Eu não havia me tocado nessa possibilidade do potenciometro estar avariado, farei a troca para certificar, ou testar ele no multimetro. Caso o defeito não seja ele vou em busca de algum chip nessa linha do PIC12Fxxx, além de testar o zener , pois o potenciometro nessa placa pode ser substituido por um alimentação variável de 0V a 5V nos pinos branco e preto . Isso significa que precisa chegar os 5V em uma das pernas daquele plug branco . Vamos a luta , quero gastar as opções antes de partir para uma placa nova . Vou testando e atualizando o status aqui. '_'

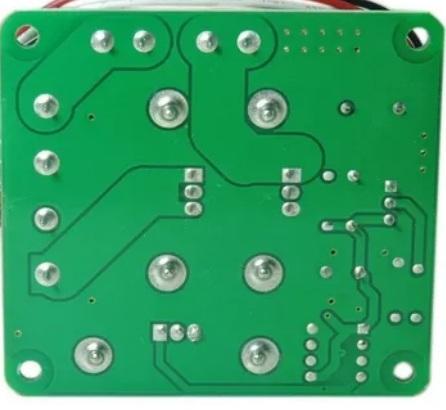

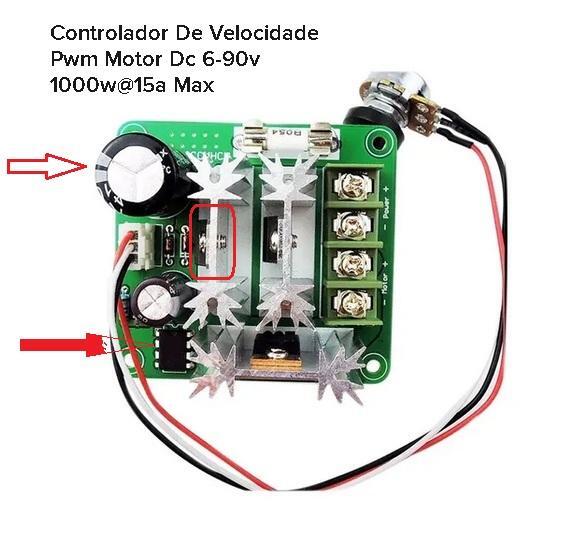

Ola, pessoal . Tenho um controlador de rotação para motor DC conforme foto abaixo. O fulano sofreu uma sobrecarga na alimentação e .... entrou em curto . Fui rastrear o estrago , troquei o capacitor que estava em curto (primeira seta vermelha ) , troquei o diodo duplo, aquele mospec de tres perninhas ( marcado no retangulo ) e o dispositivo voltou a vida ! Mas.... A saída perdeu a regulação , com o potenciometro recuado fica tensão em zero, e girando só um 'ésimo' já entra em condução total. Quero crer que seja o controlador PWM ali no canto, mas algum tiozinho na fábrica mandou raspar a identificação dele. Venho pedir uma sugestão do caminho a seguir para fazer a reposição do cujo, tenho as especificações gerais da placa na descrição, mas não sei por onde começar a busca , nem que seja de algum equivalente com tensão menor para depois garimpar o modelo específico. Segue tambem a foto do verso, de onde se pode ver o caminho de cada perna dele.

isso, remova os 3 pares de baixo. teste 1 par de cada vez , usando esse esquema de ligação. De uma carga completa e meça, depois uma descarga completa e meça.

Ola @rmlazzari58 . Eu até daria minha opinião mas alguns CIs estão fora do meu caderninho , tipo esse 555, e não sendo coisa que domino prefiro só acompanhar para ver o resultado após as feras contribuirem com informação sólida. Dos muitos projetos que precisei montar houve trocentas vezes que uma ou outra placa intermediária eu comprei pronta devido justamente a essa etapa do layout das PCB. '_'

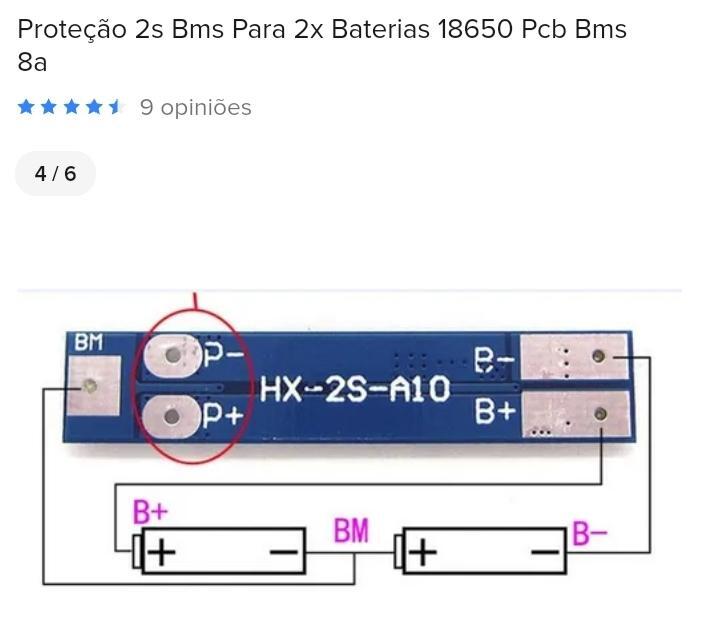

Ola. Para testar a eficácia/eficiência da placa 2S voce deve colocar somente duas baterias, para saber se ela está fazendo o balanceamento correto, porque com as outras em paralelo se alguma estiver com defeito o sistema vai "fazer a média" da carga e descarga e voce não terá como saber se o defeito está na placa ou nas baterias. Veja o desenho abaixo, eu reproduzi o anterior colocando as 8 baterias, 2 pares de 4 . voce deve remover as demais, ( que coloquei um traçado azul em volta ) deixando apenas duas , ligadas conforme o esquema anterior que voce já conhecia, Os polos positivo e negativo da placa nas extremidades do par em série, e o terminal BM vai ficar na emenda delas . O fio vermelho e preto vão na fonte de alimentação, mas não acredito que seja de 5V e sim algo entre 8V a 9V , depois confere na fonte original do aparelho.

@orieva , veja a ilustração, sua placa deve receber 2 baterias conforme esse diagrama . Então dê carga plena e meça a tensão de ambas após desligar da fonte. Essa queda de tensão ao desligar é normal, não se preocupe. Depois alimente algum circuito para fazer a descarga e ver se a placa faz o corte no valor de segurança. Pelo que entendi voce quer testar a placa, então esse é o procedimento.

Ola. Minha contribuição simplinha : Sua placa BMS é uma versão econômica, não é para 8 baterias e sim para DUAS apenas, e elas estão ligadas em paralelo , no caso DOIS pares de 4 baterias. Essa configuração é aceitável, só não é eficiente quando o aparelho já tem algum tempo de uso. A placa BMS é uma proteção para as baterias não excederam a tensão de carga, normalmente 4.2 V e não descarregarem abaixo da tensão minima que normalmente seria 2,5V . O ideal é que cada pack tenha uma controladora para o numero correto de baterias, desta forma voce obteria o balanceamento delas e uma vida util bem maior. Acontece que os fabricantes de 'trecos' economizam nos componentes para aumentar o lucro , já que com peças inadequadas o equipamento vai morrer antes do prazo e a pessoa compra um novo aparelho ! O fato de voce não ter a mesma tensão em todas é porque elas foram carregadas e descarregadas sem BALANCEAMENTO , cujo processo só ocorre quando a placa tem a especificação para o numero exato de baterias . Ilustrando , veja abaixo uma placa BMS para 4 baterias, existem CINCO fios necessários para monitorar e balancear adequadamente. Então , para testar a sua placa é necessário colocar somente 2 baterias, fazer um processo de carga completa e um de descarga completa, para saber se ela está monitorando os limites . Caso esteja funcionando voce pode substituir somente as baterias que mostrem depleção anormal , caso encontre da mesma marca e modelo do pack,. O ideal é comprar um lote completo de 8 baterias de um mesmo modelo, porque estarão com a vida util equalizada. E as que sobrarem desse pack baleado voce pode usar em outros dispositivos.

Ola. Vou deixar minha colaboração simplinha .... voce diz que vai usar uma bateria estacionária , então esse carregador não se aplica pois elas requerem no mínimo 13,5V para alcançar carga plena ( e eventualmente entrar em flutuação se o circuito de carga tiver esse recurso ) Para manter conectado um carregador em uma bateria estacionária QUE ESTEJA EM USO este carregador precisa ter potência suficiente para alimentar o circuito alimentado e sobrar uns amperes para dar carga na bateria ( no seu caso voce cita um inversor que deve puxar uma corrente considerável ) . Se você diz que vai carregar a bateria separadamente , com o inversor desligado então é exequível desde que substitua esse carregador da foto por um carregador convencional de baterias 12V ( automotiva/estacionária ) . voce não citou a capacidade da estacionária que vai usar, lembro a regra de que a corrente do carregador deve estar em torno de 10% da Ah da bateria . Exemplo, uma bateria de 100 Ah requer um carregador de 12V por 10A . '_'

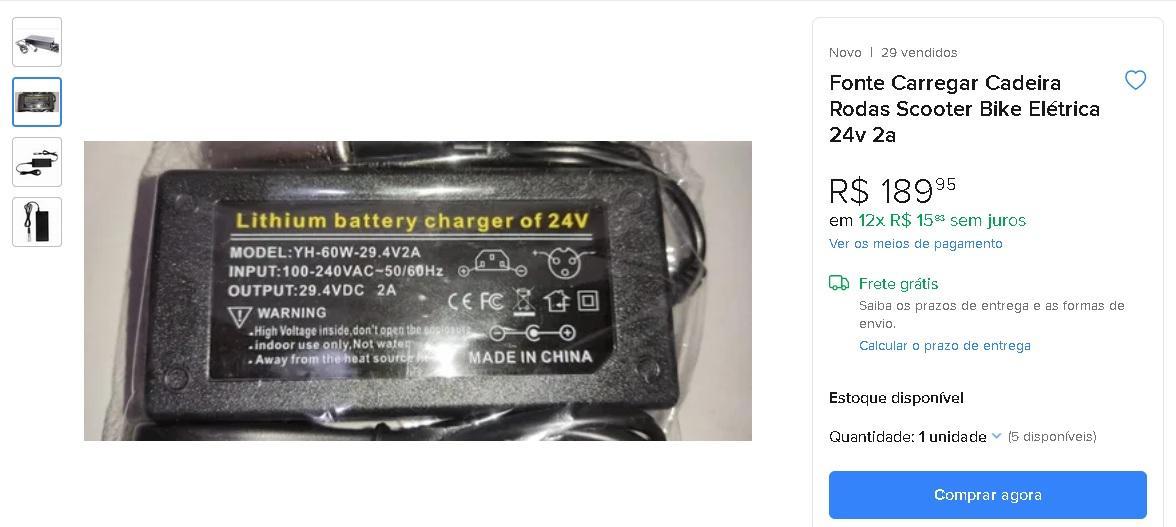

As baterias do seu dispositivo são descarregadas e também CARREGADAS em série, para fins de equalização da carga. Quanto ao terceiro pino, neste caso e na maioria dos outros os fabricantes de dispositivos recarregáveis usa plug com 3 pinos como medida de proteção para os distraídos não ligarem invertido. Claro que existem outros plugs com apenas dois pinos dotados de algum friso ou molde que também cumprem essa finalidade da não inversão . Quanto aos carregadores para baterias de litio veja na imagem , que atende baterias de litio 24V e já ilustrando a explicação do terceiro pino !

Ola. Já temos as versões com compressor operando em 12/24V , a eficiência é otima , vai além dos -5° C em geladeiras convencionais, e o consumo é relativamente baixo. O detalhe fica por conta do preço, mas ainda assim a durabilidade comparada aos modelos baseados em Peltier . '_'

Ola. Tenho alguma bagagem no ramo de baterias, e n seu caso meu voto vai para :

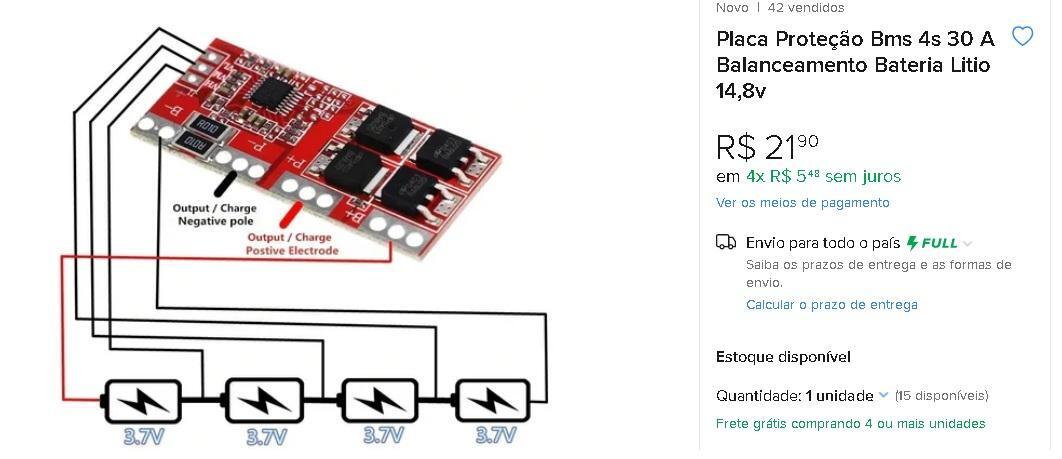

Ola. Trata-se de uma placa BMS ( Battery Management System ) a sua é uma na versão 2S ( 2 saidas / baterias ) Pode ser encontrada para um numero maior de baterias se voce deseja modificar seu projeto. Ela serve para gerenciar a carga e descarga das baterias, mantendo-as equalizadas . O fato de voce não encontrar referencia pelo codigo gravado nela é porque se trata de um produto de uso genérico e cada fabricante coloca a identificação que melhor lhe convier apenas para controle de produção / estoque / venda. vide imagem / link https://produto.mercadolivre.com.br/MLB-945680661-proteco-2s-bms-para-2x-baterias-18650-pcb-bms-8a-_JM?matt_tool=63064967&matt_word=&matt_source=google&matt_campaign_id=14303413826&matt_ad_group_id=125984298957&matt_match_type=&matt_network=g&matt_device=c&matt_creative=539354957022&matt_keyword=&matt_ad_position=&matt_ad_type=pla&matt_merchant_id=143043089&matt_product_id=MLB945680661&matt_product_partition_id=1404934605530&matt_target_id=pla-1404934605530&gclid=EAIaIQobChMIxLTajoqo8wIVI_LjBx1wFwr1EAQYASABEgKKSfD_BwE

Ola. Concordo com as respostas anteriores, a corrente de pico no arranque de um compressor de geladeira é estúpida e a tendência é fritar inversores mesmo que eles tenham capacidade nominal próxima do necessário. A solução que já apliquei com êxito foi a compra de uma geladeira 12/24V que tem no mercado em varios tamanhos, desde portáteis até duplex de 270 litros. Daí vai do bolso e do volume a ser mantido sob refrigeração. A vantagem nessa opção é que o produto já vem pronto para operar em corrente contínua, então vai ser mantido por uma fonte CC na tomada e alternado para a bateria no caso de apagão. '_'

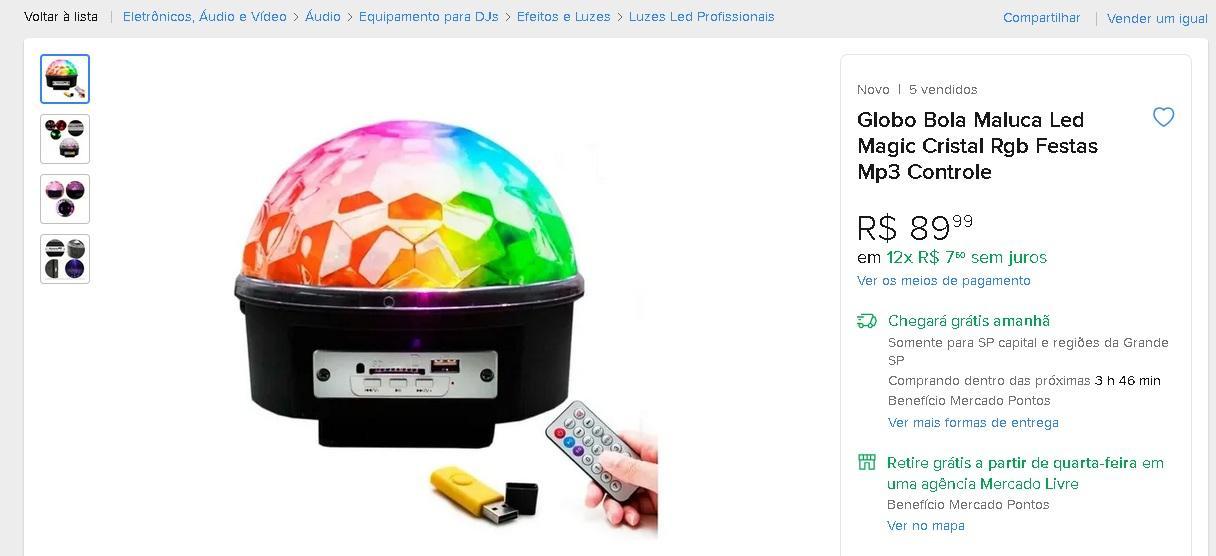

Ola. Acredito que esta atenda sua intenção. Diz que é 30W e controle remoto de cores . Mais detalhes na descrição do anúncio. https://produto.mercadolivre.com.br/MLB-1794426200-globo-bola-maluca-led-magic-cristal-RGB-festas-mp3-controle-_JM?matt_tool=87716990&matt_word=&matt_source=google&matt_campaign_id=12413740998&matt_ad_group_id=119070072438&matt_match_type=&matt_network=g&matt_device=c&matt_creative=500702333978&matt_keyword=&matt_ad_position=&matt_ad_type=pla&matt_merchant_id=465985725&matt_product_id=MLB1794426200&matt_product_partition_id=337120033364&matt_target_id=pla-337120033364&gclid=EAIaIQobChMIt6bTu9aO8wIVDAuRCh1brwBiEAQYAyABEgK7uvD_BwE
