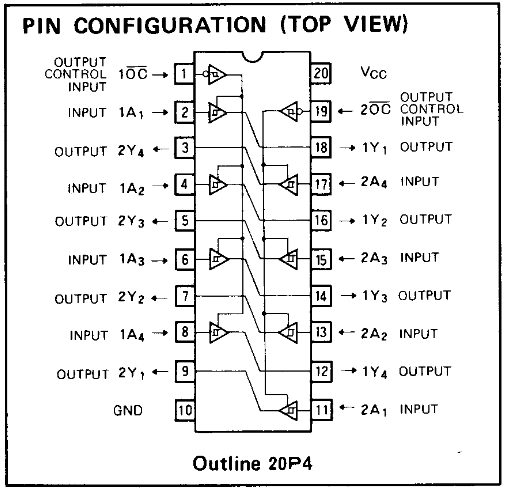

Estou estudando este circuito, e pergunto se entendi direito o funcionamento dele. No circuito percebo que tem dois lados, e acredito que devem funcionar de forma semelhante, se ativar os pinos de controle. Por exemplo, em um dos lados, se eu colocar níveis lógicos no pino 2 (1A1), estes níveis lógicos serão apresentados no pino 18 (1Y1), somente se eu acionar o pino 1 (1oC - Output control input) Seria isso para cada entrada e saída correspondente? E em caso de não acionar o pino de controle, as saídas ficariam em "tri state"? E este nível tristate seria algo como NULO, e estando neste estado não poderia, por exemplo, entrar em curto com VCC ou GND (caso tentasse propositalmente enviar isso no pino de saída)? Ouvi dizer que este buffer é usado como proteção de alguns tipos de circuitos. Poderiam me exemplificar alguns usos interessantes para ele? Grato a todos que ajudarem.

Não li tudo, vou só deixar uma contribuição: Algumas placas mãe não vão mostra Vídeo (mesmo que tenham portas de Vídeo nela, pois precisam que o processador tenha suporte a vídeo integrado. Então verifique isso. Quanto aos duplicadores, para quem quiser multiplicar telas (todas espelhadas), note que estes aparelhos se perdem e se confundem se os monitores de saída não forem todos iguais (pelo menos em HDMI). Ou no mínimo aceitem a mesma resolução HDMI. As vezes ele pega a resolução de uma das telas e as demais ficam distorcidas ou nem funcionam, dentre outros problemas.

é um tablet? Uma vez, pesquisei telas para tablets, e na descrição do mercado livre, o cara dizia: Esta tela serve para os modelos (X... Y...Z...) todos de marcas e modelos diferentes, porém eram todos clones uns dos outros, a placa era a mesma. Tente isso, e veja se descobre de quem ele é clone ou quem clonou ele. Talvez tenha mais sorte com a identificação do componente na placa de um outro fabricante.

Deve lidar com games, pois no reflexo aparece outra tubosa lá atrás. Tv de tubo dessa idade é complicado. Dizem que alguns componentes (mesmo com ela funcionando), precisam ser trocados como prevenção, pois no futuro podem ocasionar a queima de componentes mais caros ou difíceis de achar. Um deles dizem que é o capacitor de amortecimento, mais barato trocar agora do que chorar a queima de componentes mais tarde.

Isso me quebra muito as pernas, tenho várias placas de sucata com componentes bons e de qualidade, mas nota-se que são rebatizados, e nem sempre encontra-se o nome real para poder reutilizar.

Verifique o código e procure em placas de sucata (nas lojas de informática tem bastante, mas é como o Renato citou, o problema são estas trilhas aí.

Valeu, muito obrigado.

Acho que nunca fez tanto sentido aquela expressão que aprendi aqui "usar um canhão pra matar um passarinho", acho que agora cairia bem. kkkkkk Quanto ao tópico, sobre o que inventar, acho que esta é fácil, pois tem muito exemplo por aí,com os arduínos da vida, o difícil é saber o que não foi inventado ainda para impressionar o professor. Talvez se você usar o mais difícil de programar deles, e fazer algo legal com o que possui menos recursos, será que o professor não ficará impressionado?

Precisaria do modelo da placa, foto seria melhor ainda, para podermos ver se realmente tem alguma memória (do tipo que usa ficheiro), na placa. Se realmente tiver, uma rápida busca na internet pelo modelo da placa, pode retornar alguém vendendo o chip pronto gravado, ou vendendo o arquivo (do qual precisará de uma memória virgem funcionando e um gravador para gravar). Mas, cabe dizer que: Tenho visto muitos "técnicos" atuais inventando problemas deste tipo, para o cliente não achar, ou achar muito caro, e depois desistir do conserto (ou mesmo doar o aparelho para a eletrônica). Recentemente tive um amigo que levou sua TV de tubo numa eletrônica, o cara disse pra ele que era o flyback. (provavelmente ele já tinha pesquisado e visto que era um flyback raro que não se acha fácil). Pois não é que conseguimos achar um vendedor que tinha um estoque antigo e um flyback novo daquele pra vender? ele levou pra "tecnico" e o cara começou a inventar outros defeitos... Resultado, ele achou um outro senhorzinho que refez as soldas frias da placa e a TV voltou a vida.

Boa tarde, Novamente o assunto bombou na internet. Por tudo que aprendi aqui, tenho pra mim que: Existem as tecnologias antigas e as novas. E as duas podem conversar entre si, mas precisam de uma adequação. Me refiro neste tópico sobre processadores/memórias/chips lógicos trabalhando a 5v ou a 3.3v Aprendi que o mais correto é usar os tradutores de nível LEVEL SHIFTER da vida. Conheço muitos colecionadores de videogames antigos (também tenho uns 2 ou três). E existe o seguinte cenário atualmente: 1 = Os videogames antigos trabalham na lógica de 5V. 2=Os cartuchos atuais: Cartuchos replicas atuais construidos por engenheiros (com memórias flash de 3.3v em conjunto com os LEVEL SHIFTER) Cartuchos replicas atuais construidos por engenheiros (com memórias flash de 3.3v usando resistores no barramento para limitar a tensão) Cartuchos replicas atuais construidos por YOUTUBERS (com memórias flash de 3.3v LIGADAS DIRETAMENTE AO BARRAMENTO DE 5V) (Neste caso só colocam regulador de tensão na alimentação da memória. E a dúvida que está bombando na internet, é se os cartuchos onde a memória de 3.3v vai ligada diretamente ao barramento pode danificar o console. As explicações dos youtubers: (não vai queimar pois o chip tá mandando 3v pra dentro do console, e o processador vai trabalhar até mais friozinho) Outra explicação dos youtubers (o meu videogame está funcionando faz tempo, por isso não vai queimar e nem ficar desgastado). Outros pontos de vista: (vai danificar sim, pois os pinos de entrada (endereços) da memória de 3.3v estão recebendo 5V, e com isso a memória pode entrar em curto e colocar todo o barramento em curto) A questão, é que os poucos engenheiros reconhecidos da área gamer que tentaram se manifestar a favor dos shift levers, foram massacrados e cancelados pelos usuários leigos. Alguns até apagaram seus sites sobre eletrônica e games devido a enxurrada de posts negativos que recebiam. Mas, acho que aqui a maioria dos engenheiros já tem mais de 50 anos e não liga mais para tais cancelamentos e bobagens do tipo. Podendo portanto opinar a respeito. Por isso, gostaria de sanar algumas dúvidas: Acham que pode estragar mesmo? ou desgastar a máquina? Estas memórias podem entrar em curto "desta forma" deixando todo o barramento também em curto? Obrigado.

Valeu, muito obrigado.

Muito interessante. (percebi que estes reguladores dos arduinos esquentam bastante, vi relatos de quem queimou) Para uma aplicação final, acredito que: Usaria-se um regulador mais parrudo, que suportaria o "Mc arduinus", e os demais componentes. Mas em fase de projeto? como seria feito este "casamento" de fontes distintas? Peguemos o projeto da PROM citado recentemente aqui: O modulo Arduíno, seria alimentado por sua fonte/USB, e os demais chips (digamos que tivesse mais a ponto do regulador do arduino não suportar), seriam ligados por uma fonte externa de 5V/1A.? Os GNDs das fontes eu poderia juntar? E os VCCs como seria feito? Por exemplo, se eu alimento a PROM com os 5V de da fonte externa, teria chance desta "alimentação separada", sair pelos pinos de dados da PROM, e retornar para o Arduino, queimando-o? Ou, em fase de projeto, eu já não poderia sequer cogitar isso, e deveria desde o início alimentar tudo com a fonte mais parruda (inviabilizando o uso de um módulo pronto de Arduino)?

Boas informações, muito obrigado. Não tenho mais contato com aquele pessoal, mas lembro que pretendiam usar o arduino como uma eprom FAKE, queriam colocar o código dentro e fazer o videogame rodas com o jogo vindo de dentro do arduino em vez de vis da eprom. Mas nem sei que nível de conhecimento eles tinham, provavelmente (assim como eu), não dominavam o asm.

Sim, já tinha olhado este tópico neste meio tempo. Mas, cada rádio deste tinha suas frequências fixas diferentes dependendo da instituição que usa? Posso imaginar que a polícia e aviação deve usar frequência privativa, mas os demais instituições será que também precisariam? Por exemplo se eu como cidadão comprasse um destes, precisaria registrar junto aos órgãos uma frequência específica? Desculpe a minha ignorância total no assunto Rádio amador. Talvez quisessem ler uma prom maior futuramente, sem acrescentar um dipswitch para bancos manuais? No caso da prom mutante, já soube de caras que fizeram isso (no campo dos jogos), e no caso deles tiveram que ultrapassar a barreira da velocidade que os consoles esperavam os dados. Soube que o técnico resolveu isso usando um MC mais veloz, e até onde sei conseguiu em consoles mais antigos como o atari por exemplo. Mas creio que nestes rádios, dada a idade dos mesmos, devem se contentar com a velocidade fornecida pelo Arduino. Lembro de já ter visto aparelhos assim usando proms para comandar exatamente displays. Soube que usa-se circuitos dedicados para comandar estes displays (os de LED pelo menos), portanto só posso pensar que talvez seja para aparecer algum caractere específico, como letras por exemplo. Em um display que só mostraria números (com o ci específico). Pelo que vi lá no tópico dele, pretendem isso, recuperar o conteúdo da prom e passar para um componente mais moderno.

Muito boas as dicas pessoal, valeu por compartilhar.

Muito obrigado pelos ensinamentos. São de grande valia para mim. Muito bom, daqui pra frente usarei mais o wireless. Perfeito. No projeto em questão, então se passasse destes 130ma, precisariam implementar drivers com transistores, certo? Perfeito, Estes 100ms do início, tudo bem, pois seria somente no início, e para o RESET. No caso dos 5ms eles estariam presentes em cada ciclo né? Entendo que é um projeto único e que para 256 posições não faria diferença, pois de qualquer forma o processo seria concluído dentro de um tempo aceitável. Mas, pergunto só de curioso mesmo, pois gosto de trabalhar com estes componentes que ainda lidam com as informaçòes em paralelo. Seriam mesmo necessários 5ms em cada ciclo, ou é mais uma questão "deixar uma boa sobra"? Ou seja, o tempo para os endereços estabilizarem é este mesmo? Pois, de curioso dei uma olhada no datasheet e as grandezas de tempo da memória correm em "ns", e este MS seria muito maior, pelo que entendi nas calculadoras online. Parabéns, isso vai manter estes aparelhos no mercado por mais tempo.

Muito obrigado pelas informações.

Tenho visto algumas pessoas comentarem que o produto "gota mágica" para solda, nada mais é do que o "Ácido fosfórico 85%". Isso procede? e por ser ácido, tenho umas PCBs de cobre puro, será que os resíduos dete produto (depois da solda), não podem permanecer, corroendo o cobre nu aos poucos? e se sobrar resquícios, podem gerar "curto" entre terminais próximos? Obrigado.

Vivendo e aprendendo, Valeu por mais esta dica. Quanto ao esquema da CCE HPS Estive olhando e parece tranquilo de replicar (entender já é outra história), o problema é que teria que modernizar, andei pesquisando e aqueles foto acopladores não achei pra vender, talvez nem fabriquem mais.

Com isso, o cara precisaria sintonizar nos canais 3 ou 4, para tal aparato funcionar, certo? O problema no caso teria acontecido pois o GND deste "ponto da placa", era comum com o neutro que vinha da tomada, certo? Estou estudando ainda e tentando aprender o esquema, mas a resolução com fotoacopladores ainda está num nível diferente do meu. Não tenho fotos aqui agora, mas depois tentarei postar uma coisa que tenho observado em várias TV que tenho aberto: Quando me deparei com a existência das "TVs de rabo quente", me veio a seguinte questão: como eu não posso ligar o AV nas TVs e o cara me liga um varicap que é todo metálico e ligado no GND da TV? não daria o mesmo problema? Quando me dei conta desta questão filosófica, resolvi abrir a TV para ver como era feita a tal ligação RF. E percebi que: O varicap era definitivamente ligado ao GND da placa (o mesmo que vais nos CIs), mas, do varicap até a saída RF tinha um cabinho com uma plaquinha na ponta (na qual tem o conector RF em si), e nesta plaquinha o GND é ligado por intermédio de 3 capacitores para alta tensão juntos (percebi isso em vários aparelhos de TVs). Por isso me questionei se não poderia fazer assim para o AV também (ligar o centro do plugue AV no ponto de inserção de vídeo da placa), e o GND por meio destes capacitores. Muito obrigado por mais esta dica e das anteriores.

Muito boas dicas. Quando criança abri uma TV ou monitor, nem me lembro mais o que era, e me lembro que alguma coisa usava umas 2 espiras (perdi), no ferrite do flyback. Então deveria ser uma fonte? fiquei interessado nisso: Em uma TV comum, qual o máximo e mínimo dá pra tirar destas espiras? (presumo que a bitola do fio vai influenciar também né?). E a tensão sai AC ou CC? teria algum risco desta tensão variar durante o uso? Por exemplo: Ao ligar e desligar a TV, gerar aquela tensão que sai das bobinas dos relés que queima o driver se não tiver um diodo inverso. Penso em brincar ligando um microcontrolador em algo assim dentro da TV, e até então o que eu fazia era "pegar carona" na alimentação de outros CIs, mas em geral esta alimentação fica limitada a 5V, e quando preciso de mais tenho que ligar uma fontezinha externa.

Muito obrigado pelas respostas. Consegui entender praticamente tudo. Entendo que preciso me aprofundar e fazer realmente um curso bom de eletrônica para fazer corretamente as ligações de GND e VCC. Infelizmente ao ver os conteúdos dos cursos profissionais, sobretudo os de eletrônica analógica, percebo que não me falta vontade, mas sei que não sou capaz de compreender todos aqueles cálculos. O que muitos diriam: então está na profissão errada kkkk. Mas é este o ponto, graças a Deus é só um hobby. Por isso vou seguindo até onde consigo ir. Ficaram umas dúvidas: Ainda não consegui relacionar o fato do problema ser o CI externo. Presume-se que dará pau pois em geral o grande parte de quem usa não saberá ligar corretamente ou existe um real problema com CIs externos? Por exemplo, se pegar o ultimo esquema aqui proposto: Digamos que os componentes sejam todos soldados; Com fios de bitola correta; Ligados de forma correta (entradas com saídas e saídas com entradas); e os fios também forem soldados nos contatos do Arduino. Excluiria-se um mau contato nesta etapa, certo? Neste caso o mau contato poderia ser na conexão do USB, certo? Esta pergunto, pois também sou adepto de fazer alguns testes com a comunicação serial: Se o produto final, destinar-se a puxar os dados pra dentro do PC, via comunicação serial. E for algo que puxe pouca alimentação, haveria necessidade de fazer outra alimentação externa? Pois acredito que o conector USB já daria conta de alimentar e ainda buscar os dados, certo? *Este me pareceu ser o objetivo do aparelho proposto. Desculpe a pergunta, pode parecer impertinente, mas pergunto pois realmente pretendo entender e aprender: Nestes casos que citou, estes aparelhos foram perdidos por: 1 - Caiu um raio ou algo semelhante e "voltou" pele fio da antena, levando o que tinha no caminho, ou; 2 - A antena girou com o vento, e esta por ser grande conseguiu mover de forma inversa a "caixa de redução" do motor que movia a antena, o que ocasionou, por conta da caixa de redução invertida, um alto giro no motor (que agora virou um gerador), mandando tensão para a placa e queimando-a ou 3 - Mediante a bagunça que deixamos em nossas mesas de trabalho (eu deixo pelo menos kkkk), o camarada deu uma batida na aparelhagem, o que fraquejou por instantes a conexão USB, e com isso gerando a tal queima ou 4 - O equipamento criado pelos seus amigos, tinha alimentação própria (acho que chamam isso de ativos), e de alguma forma esta alimentação própria voltou e queimou o que não devia? Penso nestas questões, pois futuramente (quando estiver mais seguro), criar alguns aparelhinhos para amigos, e: 1 - Colocar uma tela OLED como saída de dados ou módulo SD para passar estes dados para o PC, encarecem o produto final. 2 - Eu entendi a necessidade de usar o tal dispositivo USB de proteção, mas, difícil é convencer o usuário final a comprar um produto extra que ele deve usar com meu produto, no que penso que ele dirá: Mas porque eu tenho que comprar mais uma coisa que custa mais caro que seu aparelho para proteger minha usb? porque meu mouse webcam, etc não precisa disto? Aí vou ter que admitir pro usuário que é porque eu não projetei um bom hardware kkkk. E mesmo se achar, até onde sei, ele também é um microcontrolador, e neste caso teria que gravar o firmware do novo para o uso. E... por falar nisso, este CH340 é um chip virgem que precisa de um firmware gravado pelo usuário, ou posso comprar ele para colocar diretamente em meus arduinos stand-alone para que estes tenha função serial? Obrigado.

Esqueci de mencionar também: Caso sua TV tenha a função "tela azul", em alguns casos é preciso desliga-la até se obter um sinal de vídeo decente, pois as vezes a TV se recusa a sair do modo tela azul se o sinal for fraco.

No final foi o outro cara que terminou. Mas, precisa resolver ainda a questão do tal "Rabo quente". Mas pra frente vou tentar aprender isso (parece que tem que adicionar uns capacitores de alto valor. vou tentar aprender a lógica, se descobrir posto aqui). Não sei se ele adicionou, mas a TV foi passada pra frente e que usa não reclamou de nada ainda. Parece estar funcionando bem. No meu caso ainda preciso aprender muito sobre isso, e as impedâncias que ainda preciso entender. O outro cara manja mais e fez varias partes sozinho. mas na parte do som (naquela TV em especifico, lembro que ele mexeu num chip que ficava lá atrás perto do varicap (T51496P). foi ali que ele mexeu, e tem alguma coisa também parece de desativar o mute do som (que neste modelo vai num cabinho que vai pra placa da fonte conde fica o CI amplificador), foi mexido algo ali também. Alguma coisa sobre a Tv cortar o som em caso de não entrar o sinal que ela espera (o sinal original dela de TV analógico). Quanto aos capacitores, faz tempo que mexemos com isso, não lembro exatamente quais foram usados no final, mas foi feito o cálculo assim: Pegou-se uma caixinha de capacitores de sucata e foi tirando e colocando um a um até ver um que ficou decente. nada muito técnico não. Quem está usando não reclamou, mas é de extrema importância o aval de um técnico de verdade (categoria na qual não me encaixo de forma alguma), que possa resolver com perícia o tal do aterramento vivo da TV de rabo quente (se for o caso da sua). Lembro que em alguns videogames o sinal ficou um pouco mais fraco do que em outros, (nos primeiros testes), no final ficou bom com todos em geral. Exceto e MD-Play que precisa ligar um resistorzinho em paralelo para que (o MD-Play), entenda que está conectado em uma TV, e solde o vídeo pela saída externa. *Talvez outros portáteis também precisem disso. Fato é que este resistor extra estragou um pouco a imagem quando em uso com consoles de mesa, então deixamos os portáteis de fora (deve ser a tal da impedância que falta casar)

Muito interessante isso, tinha lido há muito tempo atrás algum post aqui no forum mesmo, sobre "o computador se perder" e não saber qual o seu "zero de referência", e neste caso buscar esta informação no terra da tomada.... era algo assim, nem me lembro mais. Mas neste caso citado, como poderia o tal terra se perder? se um fio de terra se desconectar acidentalmente do "chip externo"? ou poderia acontecer mesmo com tudo conectado direitinho? Agora encuquei... pois o tal chip externo está ligado e alimentado pelo Arduino, e no Arduino também temos chips "externos", além do processador, por exemplo o chip comunicação serial e etc. Desculpem a minha ignorância, mas não consegui entender bem. E agora fiquei com medo de usar meu arduino kkkkk. Este dispositivo também "deve" ser utilizado com outros aparelhos ligados ao USB? agora encuquei legal, estou até com medo de conectar o HD externo e queimar perder dados por conta de uma queima como esta. Nossa, me achava tão seguro, pois meu PC e meu chuveiro, talvez sejam os únicos a possuir fio terra efetivo em minha cidade (brincadeira, mas não passa muito longe kkk). e Se o PC não possuir o fio terra, pra onde os dispositivos correriam? ficariam perdidos sem referencia e simplesmente não funcionariam?
