Procurando este esquema na internet, verifiquei que corromper os dados nesta TV é coisa corriqueira, muita gente reclama disso. Mas, acredito que a memória pode corromper por atualização de dados falha ou incorreta, ou se o componente for muito ruim mesmo. (ou se o fabricante assim decidir: que depois de determinado tempo dá pau pra te obrigar a comprar um aparelho novo) Pelo que estudei, a maioria destas memórias tem uma especie de trava que faz com que flutuações de energia não corrompam o conteúdo ao simular um falso comando de gravar/apagar, etc. Ou seja: precisaria entrar com uma sequencia específica de comandos para que comece o apagamento ou gravação. O que me leva a crer que deve ser por erro de atualização mesmo (ou o chip da memória é muito ruim mesmo e dá pau) Uma opção que poderia ser estudada é a seguinte (se for memória do tipo paralela) provavelmente ela tem um pino de "permissão de escrita". E, estudando o datasheet da memória, poderia ver em que estado ela permite gravação (nível lógico alto ou baixo). De posse destas informações, poderia retirar este pino do circuito e força-lo na posição que não permita gravação. com isso nunca mais a TV seria atualizada, manteria o mesmo soft sempre, mas não corromperia por erro de atualização. Note que isso é um caso para ser estudado, pois tem TVs que tentam se atualizar sozinhas (sem comando do usuário) e isso poderia gerar algum conflito, no caso da TV mandar dados para serem gravados na memória enquanto esta não está em modo de gravação. Acho que isso poderia ser contornado da seguinte forma: Como o pino de gravação foi desligado no circuito, pegamos o pino advindo do circuito (que iria para a memória) e ligamos em um CI de portas lógicas e na outra ponta do CI conectamos o pino de desabilitar a memória por completo (CS - chip select). (um pull down/up bem colocado poderia resolver sem o uso de um chip extra) Ou seja se a TV tentar gravar, o comando vai e desliga a memória evitando com isso CURTOS e queima do componente.

Exatamente, fiz este último na pressa, pois estava na hora de fechar a empresa onde trabalho e estava fazendo no PC aqui. (não entendo muito desta linguagem/sistema do VisuAlg3... por isso falei que precisava de pequenos ajustes, valeu a dica. Por isso falei que o enunciado era um pouco falho (deveria indicar que com divisível ele pretende divisões exatas, senão poderia causar confusão com os divisíveis com vírgulas), estes três pontinhos ele dá a entender que "prossegue até o fim da contagem, mas que não escreverá a contagem inteira para não ficar gigante o enunciado", mas claro, se for pra fazer exatamente igual, daria pra colocar esta linha mesmo. Perfeito, sabia que faltava isso, mas como não conheço a linguagem não sabia o comando para concatenar. Exatamente isso é terrível. Eu acredito que deveriam iniciar o ensino diretamente no pascal por ser mais simples e poucas palavras em inglês, rapidinho aprende. Vi pessoas que iniciaram no portugol e depois tiveram certa dificuldade para migrar para linguagens diferentes por não encontrar certas facilidades do portugol.

Realmente. neste caso isso deve se aplicar melhor (precisando de um pouco de ajustes apenas: algoritmo "semnome" // Função : // Autor : // Data : 16/02/2022 // Seção de Declarações var contador : real inicio contador <- 30 Enquanto (contador >0) faca Se (contador % 4 = 0) entao Escreva ("[") Escreva (contador) Escreva (" ]") Senao Escreva (contador) Fimse contador <- contador -1 FimEnquanto // Seção de Comandos fimalgoritmo

O compilador (programa visualG) apresenta algum erro? ou o resultado não é o esperado? Enquanto (contador >=0) faca escrevaL (contador) Esta parte por exemplo, você manda o programa escrever valor contido dentro da variável (contador) sempre que o valor (dela mesma) for maior ou igual a zero... ou seja ele vai repetir varias vezes o valor da variável contador. (mesmo quando não for divisível por 4) contador <- contador -1 esta linha a meu ver está em posição errada, ela deve ser escrita depois da verificação MOD (deve ser o % na linguagem do visualG). Pois se "tirar 1" da variável contador, antes da verificação você sempre estará comparando um número a menos. Ou seja: verifica primeiro e decrementa a varável depois. Você chegou a testar o último exemplo que postei? Tente digitar, pois se só copiar e colar as vezes os compiladores dão erro pois pode copiar alguma formatação ou caracteres invisíveis das paginas HTML e com isso as vezes dá erro e nem sabemos do que é. o programa que você usa é este: https://visualg3.com.br/ ? ========================= ATUALIZANDO, Testei no visualG veja aqui funcionou (só tirei o >=0 e coloquei >0) para que ele não faça o teste com o número zero) segue código atualizado e funcionando: algoritmo "semnome" // Função : // Autor : // Data : 16/02/2022 // Seção de Declarações var contador : real inicio contador <- 30 Enquanto (contador >0) faca Se (contador % 4 = 0) entao EscrevaL (contador) FimSe contador <- contador -1 FimEnquanto // Seção de Comandos fimalgoritmo tela de saída: Acrescentando que o enunciado parece um pouco falho, pois manda mostrar os números divisíveis por 4 e mostra a sequência desejada), mas deveriam frisar que esta sequência vem de divisões exatas (ou seja divisões sem resto)

em pascal ficaria assim: program div4; {$apptype console} uses sysutils; var contador: integer; //talvez não funcione o comando mod com variaveis reais por isso usei integer begin //bloco principal do programa contador:= 30; //contador recebe 30 como valor inicial while contador >0 do //enquanto o contador for maior que zero então faça begin //inicio do bloco de comandos if (contador mod 4) = 0 then writeln(contador); //se contador dividido por 4 for 0 então escreva o valor atual de contador contador:= contador - 1; //diminui 1 do valor do contador. end; //fim do bloco de comandos end. //fim do bloco principal do programa Sem os comentarios ficaria assim program div4; {$APPTYPE CONSOLE} uses SysUtils; var contador: integer; begin contador:= 30; while contador >0 do begin if (contador mod 4) = 0 then writeln(contador); contador:= contador - 1; end; end. SAIDA: Não conheço muito da linguagem/sistema que você está utilizando, mas poderia funcionar mais ou menos assim: algoritmo "semnome" // Função : // Autor : // Data : 16/02/2022 // Seção de Declarações var contador : real inicio contador <- 30 Enquanto (contador >=0) faca Se (contador % 4 = 0) entao EscrevaL (contador) FimSe contador <- contador -1 FimEnquanto // Seção de Comandos fimalgoritmo

Amigo, procurei bastante na internet e não encontrei o esquema desta, só achei firmware mesmo. Limpe bem a placa com isopropílico para ver se as trilhas estão íntegras ainda. Quanto a posição, meu conselho é que siga as trilhas na placa e verifique com o datasheet da memória que comprou. Através das linhas de alimentação da memória/comparando com a placa, acho que consegue a posição dela. (ou foto da mesma placa na net.

Este arquivo é para ser gravado na eeprom, e não o manual. (convém fazer um bkp do arquivo atual na memória da TV), pois vai que não seja isso o problema.

Em outro tópico: que era sobre o conserto desta TV, acabei recebendo varias dicas, e também com a ajuda de um amigo que deu uma boa adiantada no processo, para este televisor chegamos em um bom resultado com a imagem, agora falta a parte do som. RESUMINDO: O primeiro ponto que usamos foi a saída de vídeo do chip: CHIP = T51496P ou M51496P, mas não ficou muito legal (talvez pela falta dos componentes que citarei mais adiante) Depois refizemos s trilha cortada neste chip e pegamos o ponto de vídeo mais adiante (como não sabemos onde deve ser exatamente, estamos indo pela intuição e tentativa e erro: Com este novo ponto de vídeo, a imagem ficou boa (com a primeira gambiarra usando capacitores cerâmicos e a resistência), mas ficava borrada em cima (usamos um portátil chinês para os testes, pois se queimasse não daria muito prejuízo) mas a resistência se fazia necessária para que o portátil mandasse a imagem para a TV (sem isso a imagem ficava somente na própria tela do portátil). Depois (testando com outros consoles), removemos a resistência e desistimos dos portáteis (vamos deixar somente para consoles de mesa mesmo, pois a resistência dava uma pequena piorada na imagem. Por fim trocamos os CAPs cerâmicos por um eletrolítico (o valor não fez muita diferença, pois testamos vários e pareceu igual a imagem ) fato é que agora a imagem parece muito boa, beirando a perfeição que se pode esperar deste televisor, ficando somente a dúvida se o ponto final de entrada de vídeo que utilizamos realmente é o correto ou se pode queimar alguma coisa. E ainda falta cuidar do SOM: Conseguimos inserir perfeitamente o som na TV através da entrada direta do CI de áudio (desabilitando o mute que parece atuar por conta da função tela azul), mas com isso não temos controle do volume (sem o uso de um potenciômetro). O que gostaria mesmo é de utilizar os controles de volume já existentes na TV (estão funcionais / a barrinha movimenta) Mas ela ergue o som do chiado da TV, gostaria de achar um ponto de entrada para o audio e que cortasse o chiado (sei lá que peça produz ele (talvez o varicap) alguém tem alguma ideia? segue datasheet. Obrigado. 114257740_ToshibaTVC-102CrUnivIII.pdf

Tenho novidades com relação a imagem, agora preciso de ajuda no som, mas como este tópico era para conserto da TV, vou continuar as postagens em outro tópico que já tinha sobre o assunto, para fica mais organizado. Obrigado por todas as dicas.

Acho que poderia ser feito via hardware (trocar os fios que comandam uma cabeça para que comandem a outra), mas acho que seria necessário trocar também a posição daquela parte onde entram os tubos (na própria cabeça), pois como uma é mais distante do que a outra pode ser que imprima um pouco deslocado.

o branco normalmente é o primeiro em um dos lados (deve ter o numero "1" serigrafado na placa), ou uma bolinha indicativa. Mas, como perdeu a ordem? você tirou eles do conector para medir continuidade? Encontre o esquema dela na net que com certeza tem a ligação dos fios no esquema, basta seguir as trilhas e ver onde vai dar. E outra dica: limpe esta poeira da placa pois vai entrar embaixo destes componentes BGA e causar problemas. Veja se encontra as ligações no manual de serviço que pode ser encontrado aqui: https://elektrotanya.com/sony_kdl-32ex555_32ex655_40ex655_46ex655_chassis_az3f_ver.1.0_segm.p-2a_stm.pdf/download.html ou no esquema elétrico que pode ser baixado aqui: https://www.manualslib.com/manual/2064201/Sony-Kdl-32ex550.html?page=41#manual Deve ser isso pelo que pude perceber, esta plaquinha deve ser a HL-BOARD

Devem ser os filmes ruins. nas minhas (todas que tive) acontece o mesmo. a música á muito alta na hora da conversa se escuta muito baixo. não sei se fica assim depois da tradução do filme ou se no original também é assim. Mas já passei por isso até no cinema. Acho que os estúdios devem considerar a musica muito importante para causar impacto, emoção, mas pra mim acaba prejudicando.

Obrigado pelas informações, não tenho capacímetro, vou tentar substituir sem testar. (mexendo nos valores da resistências e capacitores que adicionei para o AV, verifiquei que a faixa superior de distorção aumenta ou diminui) Verifiquei que mesmo com a sky (onde a imagem fica praticamente perfeita), na parte superior da tela não distorce, mas fica meio que piscando/cintilando em cima da imagem... não chega a atrapalhar, mas a gente percebe que está acontecendo. vou tentar trocar os capacitores. Quanto ao resistor (que faz o portátil mandar imagem para TV), retirei ele e a imagem melhora um pouco com os outros aparelhos. Portanto deixarei sem o resistor e usarei com aparelhos não portáteis.

Melhor aposta: eu tiraria a plaquinha menor (que deve ser da comunicação sem fio) pode ser que embaixo dela tenha algum código e com isso se acha o datasheet ou algum esquema na net.

Atualização: A ligação no chip do post anterior foi refeita, e o vídeo inserido em outro lugar (imagem anexa) Também imagem do esquema em uso atual e duas imagens de demonstração. Vejam nas imagens de demonstração que o topo parece um pouco baixo... e em algumas telas o topo fica distorcido. em outras funciona bem. Estamos usando um portátil chinês para testar o AV, e no esquema temos uma resistência (sem ela o portátil não manda a imagem para a saída externa), ficando só na tela do portátil. (ouvi dizer que esta resistência deveria ser de 75 ohms, mas como não tinha resistores exatos, testamos com uma associação que resultou em 133 ohms. Os capacitores também ajudaram, sem eles o vídeo deste portátil não sai na TV. Não temos ideia de quais capacitores ou resistores utilizar ou se há um padrão para isso. Nem mesmo temos certeza se o ponto de entrada de vídeo que escolhemos é o melhor. Em geral agora alguns jogos/aparelhos funcionam muito bem e outros ficam com o topo distorcido. Mudar a resistência para outros valores as vezes faz a imagem rolar perdendo o sincronismo. (quando funciona a imagem fica bem bonita, mas sabemos que o celular não faz boas imagens destas telas CRT) Adoraria algumas dicas.

Pois é... alguém deve ter aberto para limpar, conectou errado, não funcionou, levou para o técnico e este tambem não percebeu (talvez o cliente mentiu e disse que a TV parou sozinha)... e assim chegou em minhas mãos. O AV vou passar para um colega tentar. (ele já está tentando, pois estamos tentando juntos aprender a fazer isso) Por enquanto o que el fez de certa forma funciona, mas somente para alguns aparelhos, em outros o sinal fica fraco e não chega a ligar a TV, ou fica rolando como se estivesse sem sincronismo). Não queremos inserir via conversores de RF, (pois a imagem fica cheia de chuviscos),além de ter mais uma tomada e mais um gasto. O que ele fez por enquanto foi o seguinte: (em uma imagem mostra parte do esquema da TV, e na outra o detalhe do mesmo chip no datasheet) Foi feito um corte na trilha do pino 18 do referido chip e ali injetou o vídeo (o terra do conector RCA é o negativo do referido chip) Com o receptor da SKY funciona perfeitamente a imagem entrando por ali, mas com outros aparelhos parece não detectar o vídeo ou imagem parece fora de sincronismo, parece que o sinal de alguns aparelhos é fraco, ou talvez tenham que entrar em algum ponto antes do chip para que o chip amplifique o sinal. Enfim, seguimos nos testes. CHIP = T51496P ou M51496P

Acabei de testar o som, está ok também. OSD e comandos tudo funcionando perfeitamente. neste período também refiz várias soldas frias, mas como só descobri o cabo errado depois da troca do micro, não posso garantir que alguma solda refeita não tenha ajudado no processo. Já estou em contato com um conhecido que fará um AV nela (este modelo não tem).

atualização: Tirei o micro do aliexpress e voltei o micro (original) agora com o cabo do cinescópio no lugar certo e a tv parece estar funcionando bem. Obrigado pelo empenho em ajudar

Nada de OSD, o micro parece morto, nem obedece as teclas (ja testei se teclas estavam em curto, e estavam boas). Acho que as tensões entrando em lugar errado devem ter queimado os micros (o original e o sobressalente), pois depois da troca do micro ainda mantive os fios ligados como chegaram pra mim. Acho que vou ter que achar um novo micro para teste.

Como está a tela (ligando com jumper na fonte) tela azul com uma linha branca no meio e outra embaixo:

Reiniciando o processo. Com a fonte ligada na placa as tensões ficam corretas e temos todas as tensões necessárias. (inclusive no micro) Consegui com um amigo uma TV semelhante onde a fonte é a mesma. Trocamos e tudo permanece igual, portanto podemos excluir a fonte. Mas resolvi 50% do problema: Como esta TV deve ter passado por diversas oficinas, tanto que foi vendida por 50 reais, deve ter sido muito mexida. E descobri que algum dos técnicos estava ligando um chicote de forma errada. E eu peguei a TV e mantive como recebi. Ocorre que o cara estava ligando o chicote que vai para a plaquinha do cinescópio na entrada dos conectores dos botões. e o dos botões no conector do cinescópio (os conectores na placa são iguais... Agora estou ligando correto, porém micro ainda não responde, mesmo depois de peça nova colocada... vou investigar mais o que esta troca pode ter queimado. Por sorte o pino que leva os 116v para aplaca do cinescópio parece ir em um chicote separado. ao forçar a placa da fonte a ligar, temos uma imagem azul bonita na tela, mas com duas linhas brancas (não linha de vertical fechado) no mesmo estilo mas são grossas e são duas. depois posto foto.

Componente substituído, mas nada ainda... pelo micro estar morto, troquei o ressonador cerâmico dele, mas sem sucesso ainda... resolvi remedir as tensões da fonte (que nesta tv fica em placa separada). Talvez um erro na minha primeira medição, ou meu multímetro ruim... fato é que na nova medição não tenho os 5v onde deveriam estar (fonte armada através de jumper com placa sozinha) tenho algo em torno de 3v ou 4v) vendo o esquema da fonte, verifiquei a linha vermelha (imagem anexa) que pelo que entendi é a entrada do regulador de tensão L78MR05. ali pelo esquema deveria ter 20v, certo? pois bem a tensão ali (medida entre o pino 3 e o pino 1 do regulador) não chega nem perto de 20v. Devo ter curto em algum componente que deve estar derrubando esta tensão... ou mesmo o próprio regulador, certo? alguma ideia de qual componente pode ser? Pensei até em fazer uma gambiarra com um 7805 para substituir este regulador diferentão. Obrigado.

Valeu, obrigado pelas dicas. Vou substituir o componente aqui. E torcer para o novo estar bom.

Obrigado pelas dicas. Tenho outros micros aqui para teste (como o técnico anterior suspeitou do micro), o cliente adquiriu uns do aliexpress (podem ser falsos e sem funcionamento)... são ligeiramente diferentes, mas o que acham (imagem) um pode substituir o outro de igual para igual? Vi um micro de TV uma vez que o datasheet mencionava sobre ter uma parte customizável/gravável no chip. acham que este pode ter algum código interno do fabricante (pode acontecer do novo estar virgem)? Outra dúvida: se o televisor estivesse todo de acordo, mas o conteúdo da eeprom estivesse danificado isso poderia gerar a falta de partida do stand-by pelo comando canal+? Obrigado. DATASHEET 102.pdf

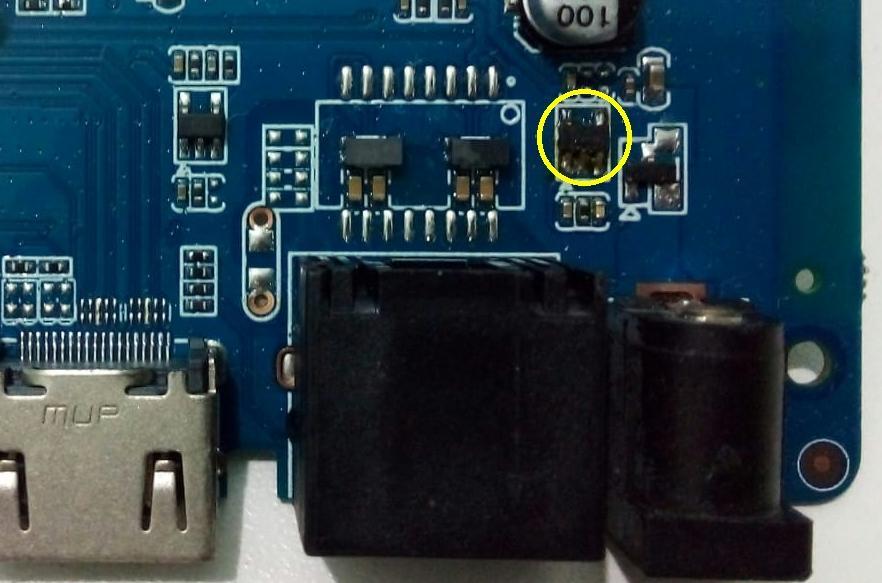

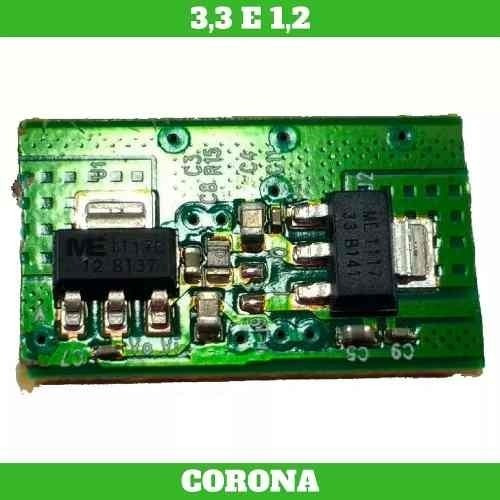

pelo que vi nas fotos d net, U16 parece ter as perninhas bem pequenas... verificou se não tem terminais em curto utilizando lupa de joalheiro? limpe tambem o restante de fluxo, pasta e etc, já passei por casos onde a sujeira confundia o circuito.
