Análise do Primário
Vamos agora dar uma olhada em profundidade no primário da Intelbras FA250W ATX. Para uma melhor compreensão do que iremos falar aqui, sugerimos a leitura do nosso tutorial “Anatomia das Fontes de Alimentação Chaveadas”.

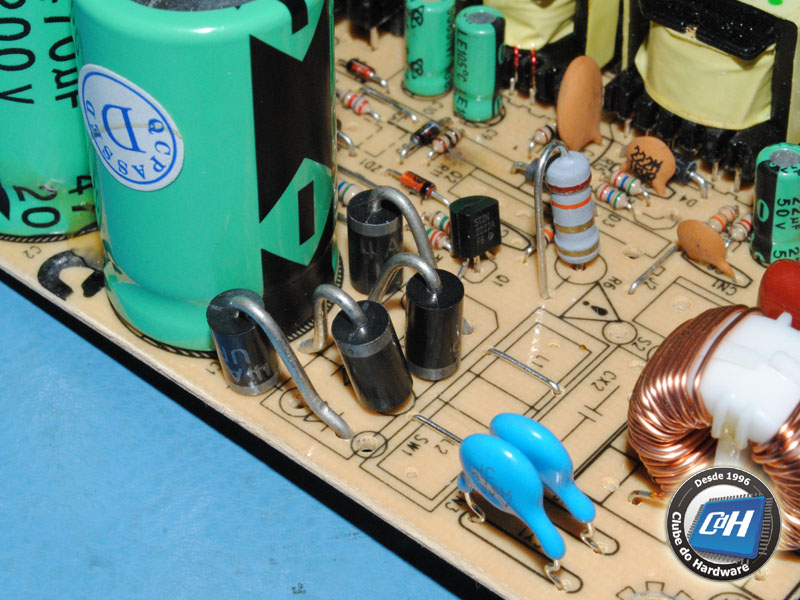

Em vez de usar uma ponte retificadora pronta, esta fonte de alimentação usa quatro diodos 4A05, cada um capaz de entregar até 4 A. Com isso esta fonte em teoria é capaz de extrair até 460 W em uma rede elétrica de 115 V; assumindo uma eficiência de 80%, esses diodos permitiriam que esta fonte fornecesse até 368 W sem a queima desses componentes. Claro que estamos falando apenas desses componentes e o limite real dependerá de outros componentes da fonte de alimentação.
Figura 10: Ponte de retificação
O circuito dobrador de tensão usa dois capacitores eletrolíticos de 470 µF x 200 V de uma empresa chamada Anodia e são rotulados a 85° C.

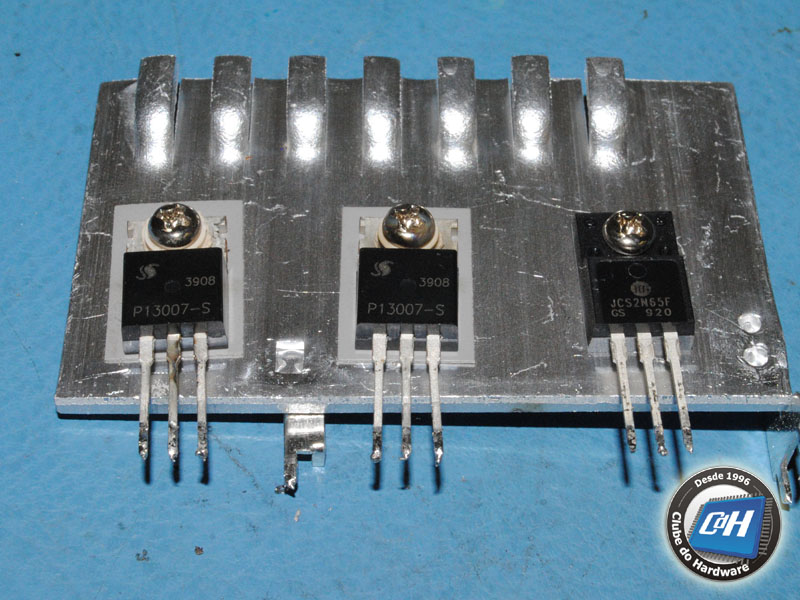

A Intelbras FA250W ATX usa dois transistores de potência NPN D13007 em sua seção de chaveamento usando a topologia meia-ponte, cada um suportando até 8 A a 25° C (infelizmente o fabricante desses transistores não disse quanto eles podem fornecer em altas temperaturas). Esses transistores são bastante populares em fontes de marcas nacionais de baixo custo.
Figura 11: Transistores chaveadores

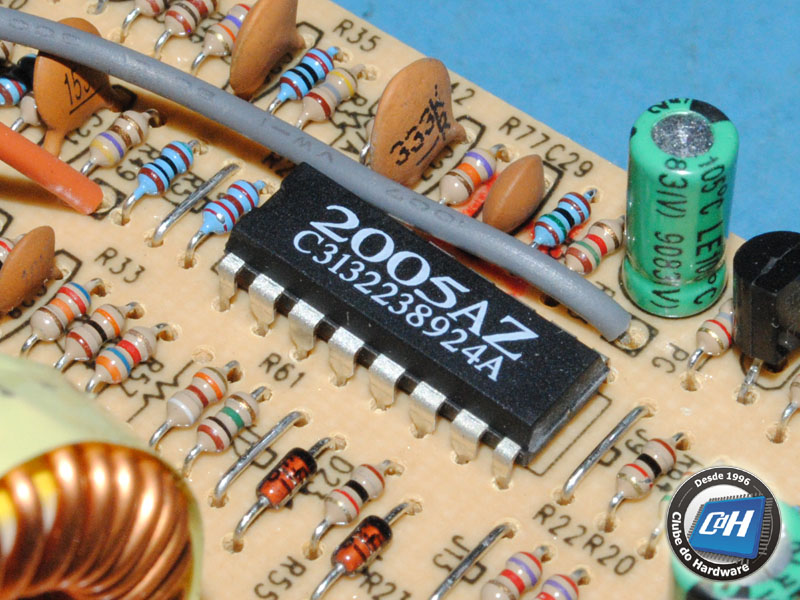

Os transistores chaveadores são controlados por um circuito integrado ATX2005, que está fisicamente localizado no secundário. Este circuito está renomeado como “2005AZ”, que é “marca registrada” da Solytech.
Figura 12: Controlador PWM
Vamos agora dar uma olhada no secundário desta fonte de alimentação.
