Os Painéis Laterais
Vamos começar nossa análise falando dos painéis laterais. Cada painel lateral é dividido em duas partes. A parte maior, que cobre o compartimento da placa-mãe, é instalada na estrutura do gabinete usando seis parafusos de dedo pretos. A parte menor, que cobre as baias dos discos rígidos, tem uma dobradiça e é presa ao gabinete usando um parafuso de dedo preto, abrindo como uma porta. Esta porta permite o acesso as baias dos discos rígidos, e você pode removê-la, caso queira.

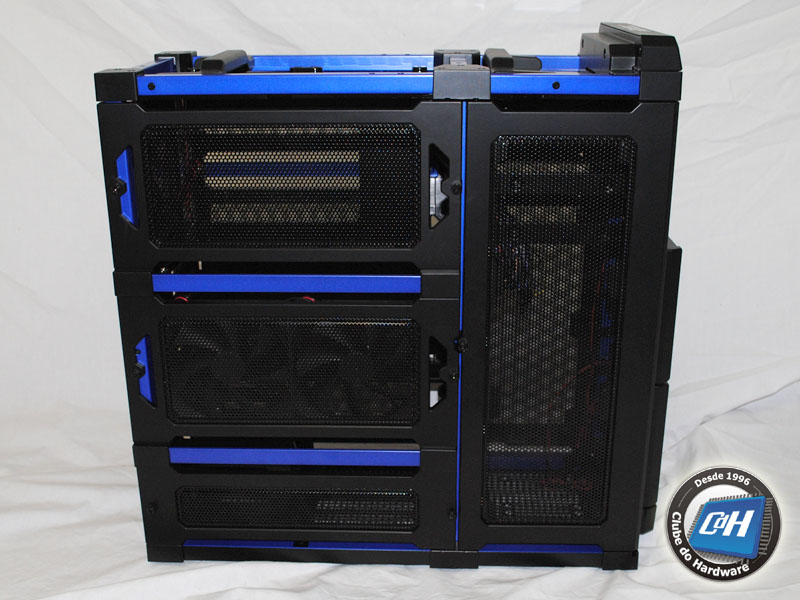

Figura 3: Painel esquerdo

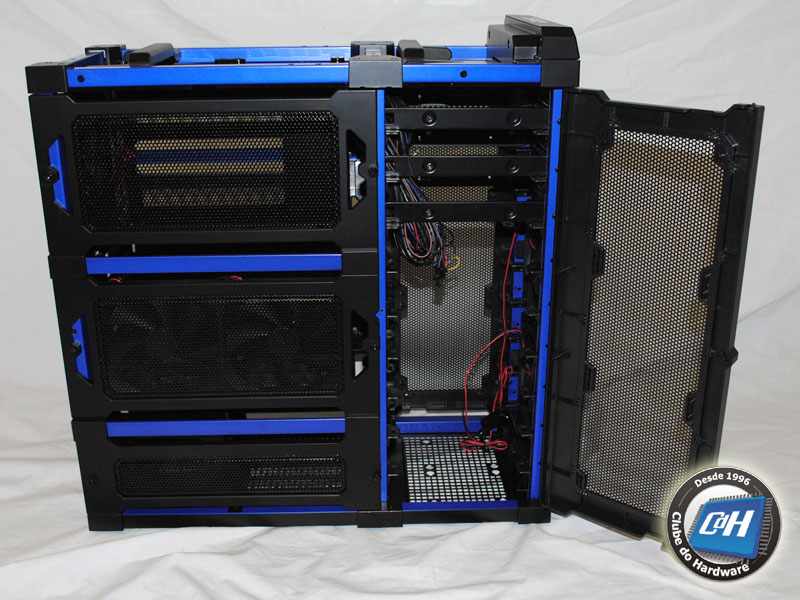

Figura 4: Painel esquerdo

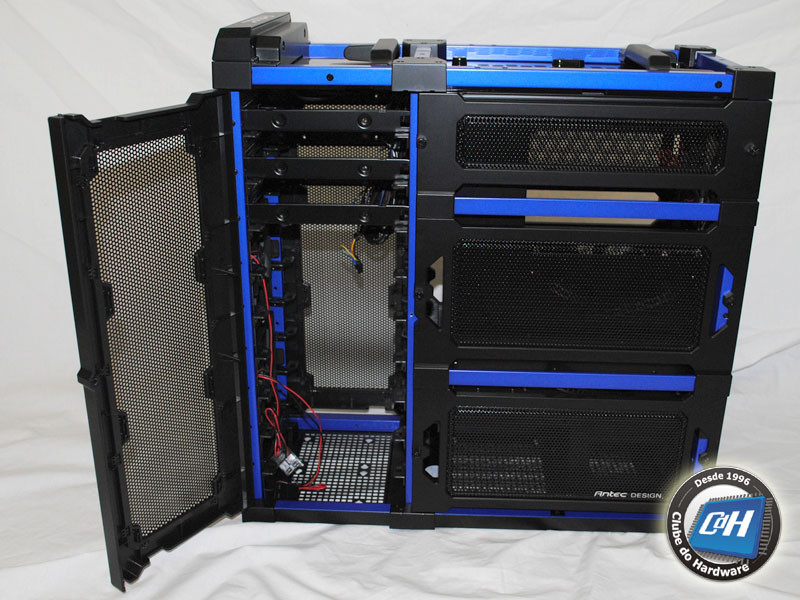

Figura 5: Painel direito
Figura 6: Painel direito
O painel esquerdo vem com duas ventoinhas de 120 mm instaladas. Essas ventoinhas utilizam um controlador de velocidade de dois níveis, permitindo a você configurá-las para girar a 900 rpm (30,1 cfm, 16,9 dBA) ou 1.500 rpm (51,2 cfm, 27,9 dBA), e possuem conectores de alimentação para periféricos, por isso você não pode monitorar suas velocidades de rotação. Esses controladores ficam pendurados nas ventoinhas e você precisará abrir o gabinete toda vez que quiser mudar a velocidade de rotação dessas ventoinhas. No entanto, você pode instalar um deles no painel traseiro do gabinete, no local rotulado “top fan”, ou você poder colocá-los do lado de fora do gabinete usando um dos buracos existentes no painel traseiro.

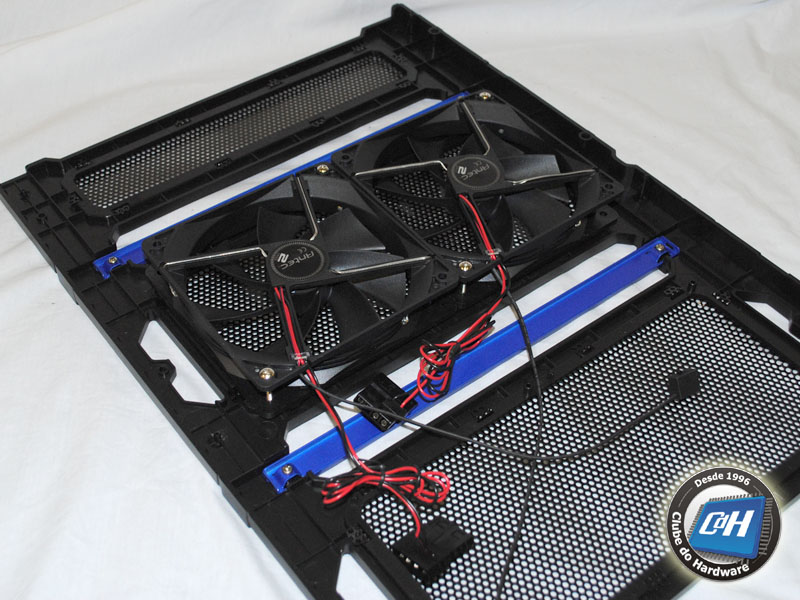

Figura 7: Ventoinhas laterais
