Regulador de tensão
O circuito regulador de tensão da ASUS B250 Mining Expert tem seis fases para o processador. O regulador de tensão usa um chip controlador DIGI+ ASP1401BT (projeto digital). Cada fase utiliza dois MOSFETs QM3054M6 ("M3054M").

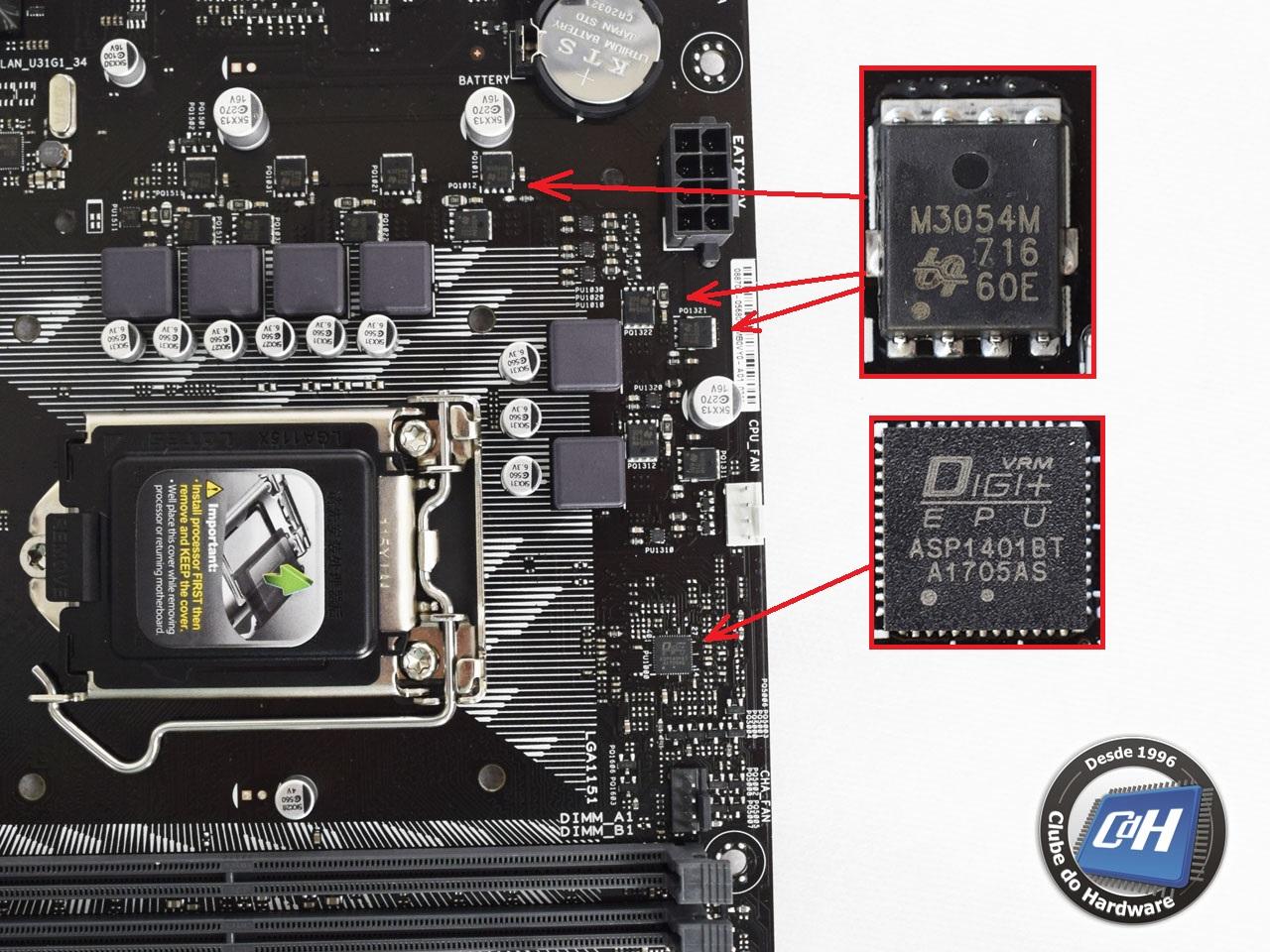

Figura 8: circuito regulador de tensão
A ASUS B250 Mining Expert utiliza capacitores sólidos e bobinas de ferrite, e além disso há um capacitor eletrolítico para cada slot da placa.
Se você quiser aprender mais sobre o circuito regulador de tensão, leia o nosso tutorial sobre o assunto.
