Periféricos on-board
O chipset AMD B350 é uma solução de chip único. Ele oferece seis portas SATA-600, suportando RAID (0, 1 e 10). A AB350N-Gaming WIFI traz quatro portas.

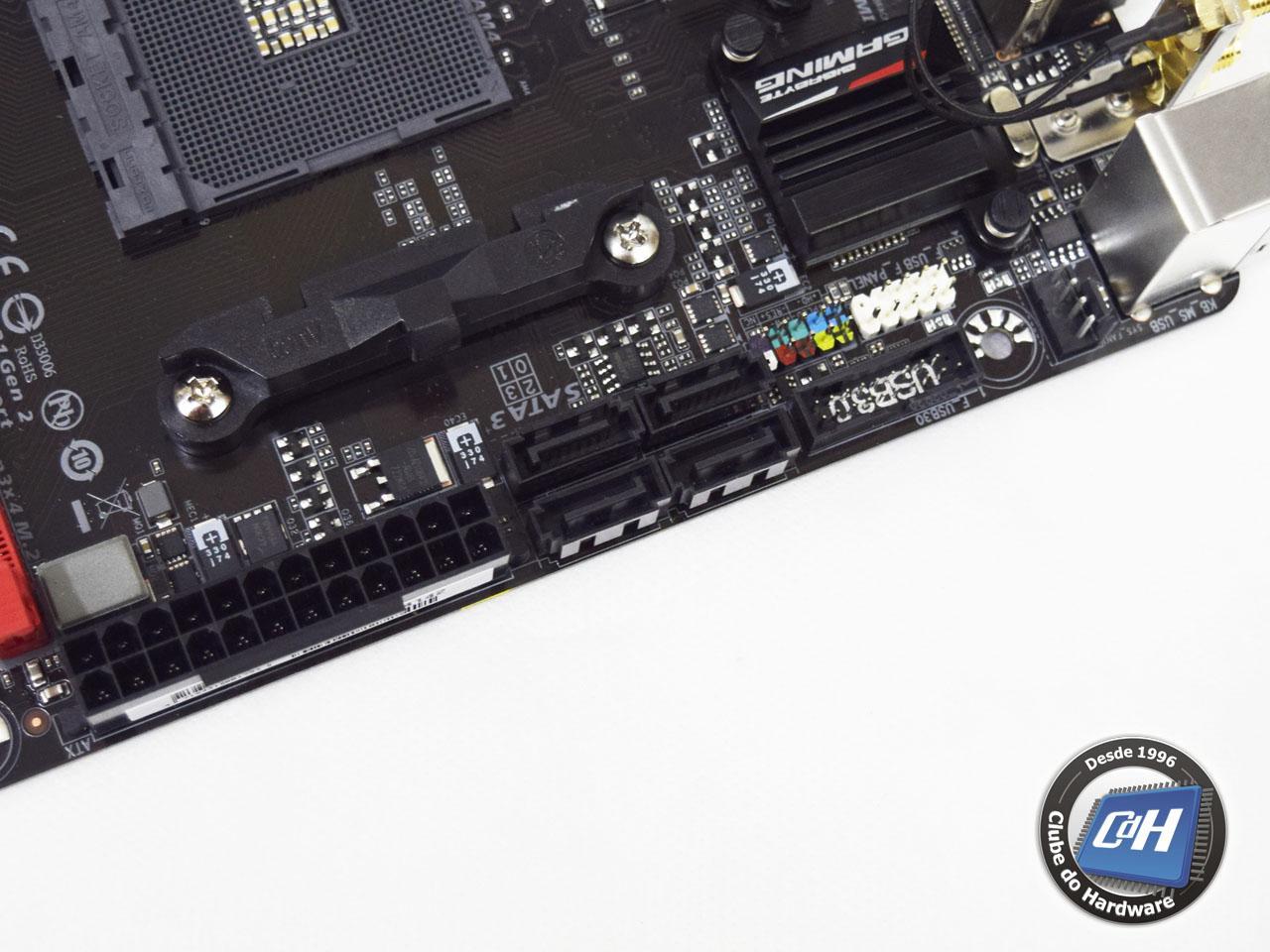

As portas SATA são instaladas na borda da placa-mãe, conforme podemos ver na Figura 5.
Figura 5: as seis portas SATA-600 controladas pelo chipset
O chipset AMD B350 suporta seis portas USB 2.0, duas portas USB 3.0 (também chamadas de USB 3.1 Geração 1) e duas portas USB 3.1 Geração 2. Há ainda quatro portas USB 3.0 controladas diretamente pelo processador.
A Gigabyte AB350N-Gaming WIFI oferece quatro portas USB 2.0, duas localizadas no painel traseiro e duas disponíveis através de um conector localizado na placa-mãe. Ela também oferece seis portas USB 3.0, quatro no painel traseiro da placa-mãe (controladas pelo processador) e duas disponíveis através de um conector na placa-mãe (controladas pelo chipset). Ainda há duas portas USB 3.1 no painel traseiro. Todas as portas USB são tipo A.
A Gigabyte AB350N-Gaming WIFI não suporta portas FireWire nem Thunderbolt.
Esta placa-mãe traz um circuito de áudio topo de linha. Ela utiliza um codec Realtek ALC1220, que fornece áudio 7.1 com relação sinal/ruído de 120 dBA nas saídas analógicas e de 114 dBA para as entradas analógicas. Todos os capacitores desse circuito são modelos específicos para áudio do fabricante japonês Chemicon. As saídas de áudio são independentes.
Infelizmente a placa-mãe não vem com saída de áudio SPDIF óptica, mas há um conector nomeado “SPDIF_O”, onde você pode instalar um adaptador para dispor de uma saída SPDIF coaxial ou conectar um cabo para uma placa de vídeo mais antiga que necessite de uma conexão física para ter áudio em suas saídas HDMI.
A placa-mãe analisada tem uma porta Gigabit Ethernet controlada por um chip Realtek RTL8111G.
Como fica claro pelo nome da placa-mãe, a Gigabyte AB350N-Gaming WIFI vem com uma placa de rede sem fio, padrão 801.11ac, modelo Intel 3165NGW, instalada em um slot M.2 próximo ao painel traseiro. Este módulo também oferece conectividade Bluetooth 4.2.

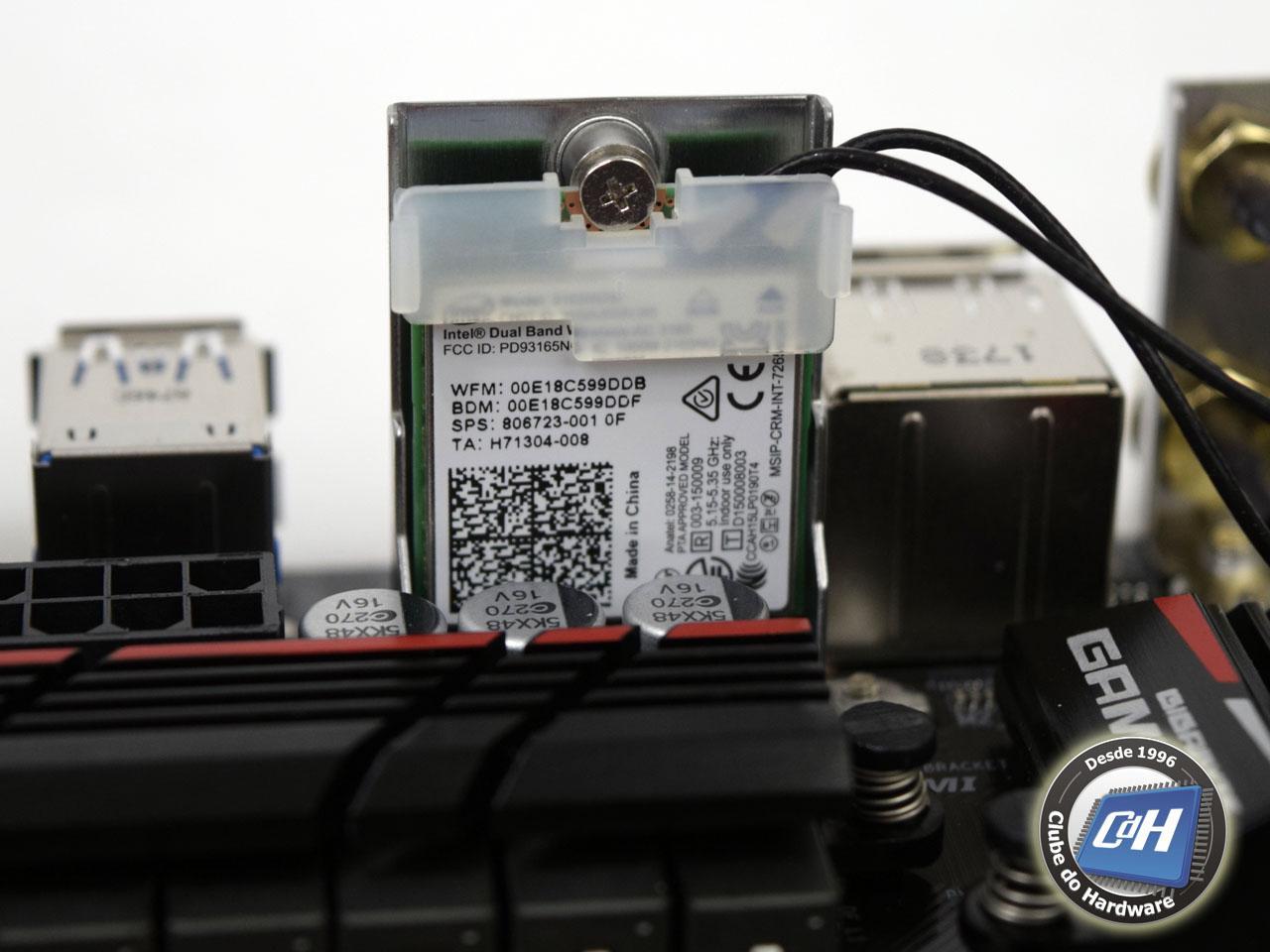

Figura 6: interface de rede sem fio
Na Figura 7 podemos ver o painel traseiro da placa-mãe com um conector PS/2 para teclado ou mouse, duas portas USB 2.0, conectores para as antenas Wi-Fi, saída DisplayPort, saída HDMI, duas portas USB 3.1 (vermelhas), quatro portas USB 3.0 (azuis), uma porta Gigabit Ethernet e conectores de áudio analógico. Note que as saídas de vídeo só são utilizadas no caso de você instalar um processador soquete AM4 com vídeo integrado.
Figura 7: painel traseiro da placa-mãe
A Gigabyte AB350N-Gaming WIFI tem um sistema de iluminação por LED em vários pontos da placa-mãe, com cores programáveis. Ela também suporta a instalação de fitas de LED RGB.
Na Figura 8, você pode ver o conjunto simples de acessórios que vem com a Gigabyte AB350N-Gaming WIFI.
Figura 8: Acessórios
