Regulador de tensão
O circuito regulador de tensão do processador da Gigabyte AB350N-Gaming WIFI tem seis fases para o processador, com projeto digital.
O regulador de tensão é controlado por um chip IR35201 e cada fase utiliza um chip IR3556M.
O circuito regulador de tensão é mostrado na Figura 9.

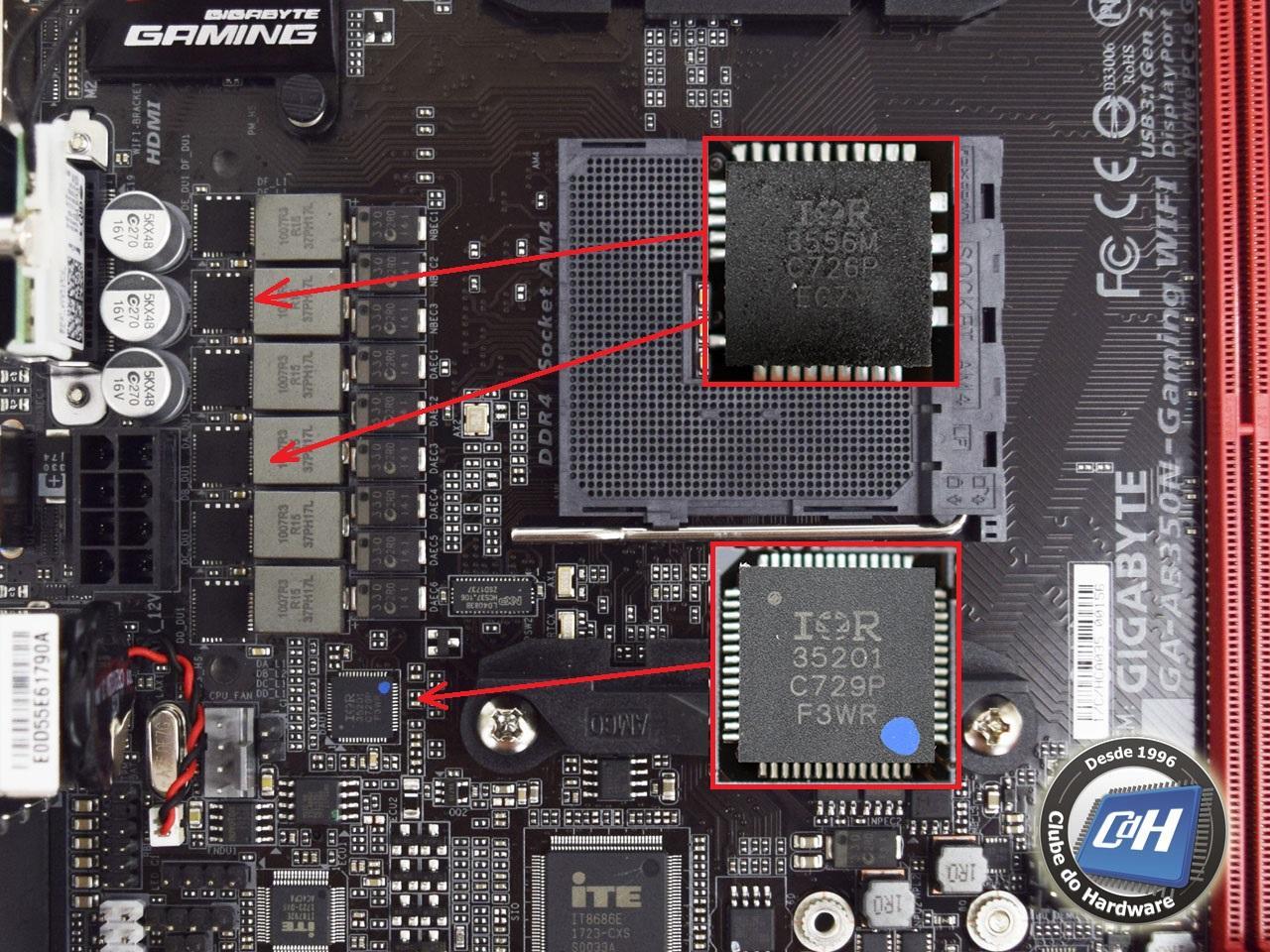

Figura 9: Circuito regulador de tensão
A Gigabyte AB350N-Gaming WIFI usa capacitores eletrolíticos sólidos. Todas as bobinas desta placa-mãe são de ferrite, que oferecem mais eficiência.
Se você quer aprender mais sobre o circuito regulador de tensão, leia o nosso tutorial sobre o assunto.
