Regulador de tensão

O circuito regulador de tensão do processador da Gigabyte X470 AORUS GAMING 7 WIFI é topo de linha, utilizando 10+2 fases (10 para os núcleos e duas para a controladora de memória) para o processador, com projeto digital. Além disso, ela traz um excelente dissipador dotado de aletas de alumínio e heatpipe de cobre para este circuito.

O regulador de tensão é controlado por um chip IR35201. Cada fase utiliza um circuito integrado IR3553M.

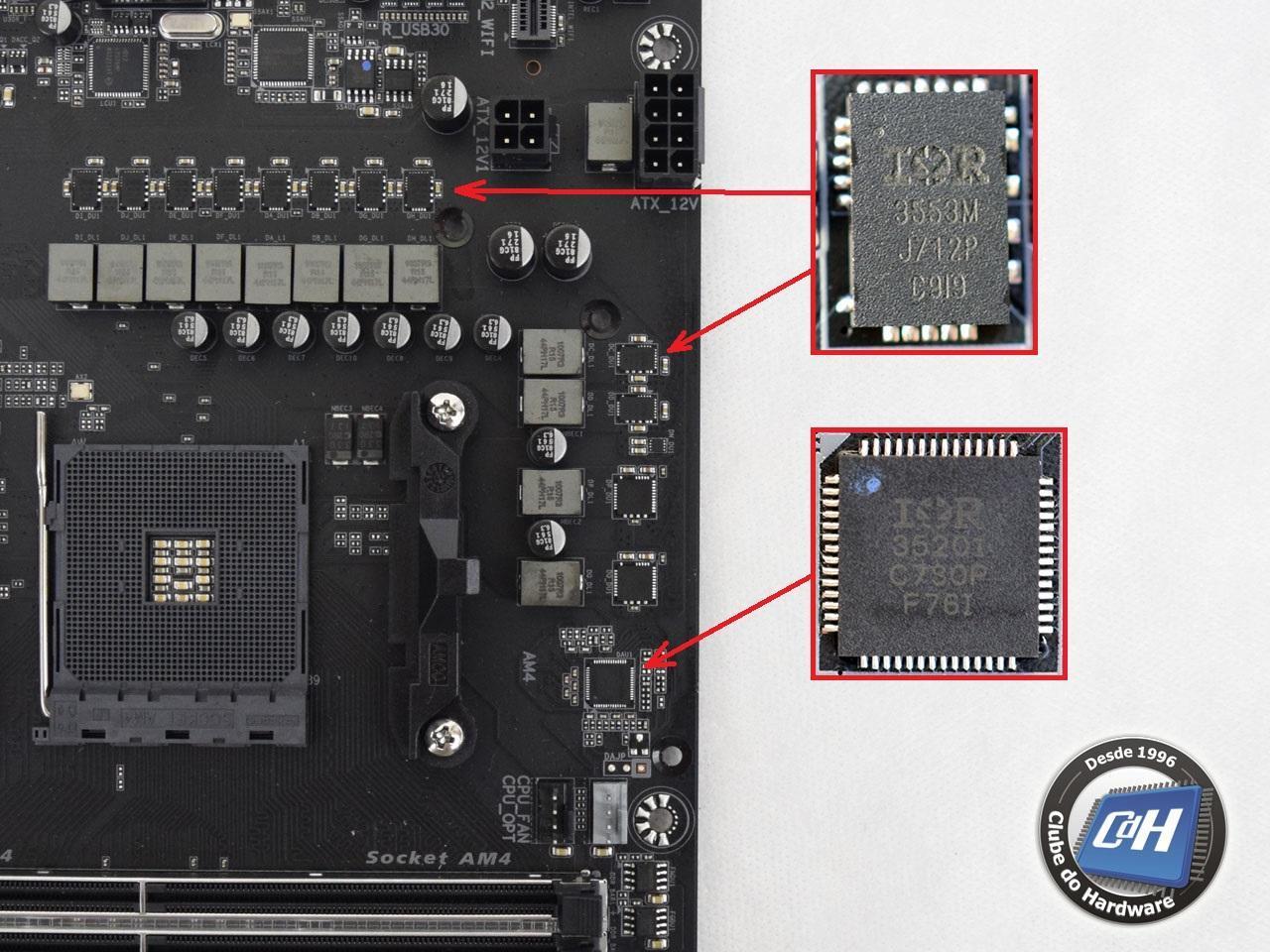

O circuito regulador de tensão é mostrado na Figura 9.


Figura 12: circuito regulador de tensão

A Gigabyte X470 AORUS GAMING 7 WIFI usa capacitores eletrolíticos sólidos e as bobinas desta placa-mãe são de ferrite.

Se você quer aprender mais sobre o circuito regulador de tensão, leia o nosso tutorial sobre o assunto.
