Periféricos on-board
O chipset Intel Z370 é uma solução de apenas um chip, também conhecido como PCH (Platform Controller Hub ou hub controlador de plataforma). Esse chip oferece seis portas SATA-600, suportando RAID (0, 1, 5 e 10). As portas SATA são instaladas na extremidade da placa-mãe e quatro delas são rotacionadas em 90 graus, de forma que a instalação de placas de vídeo não as bloqueie.
A placa-mãe não suporta portas SATA Express nem U.2.

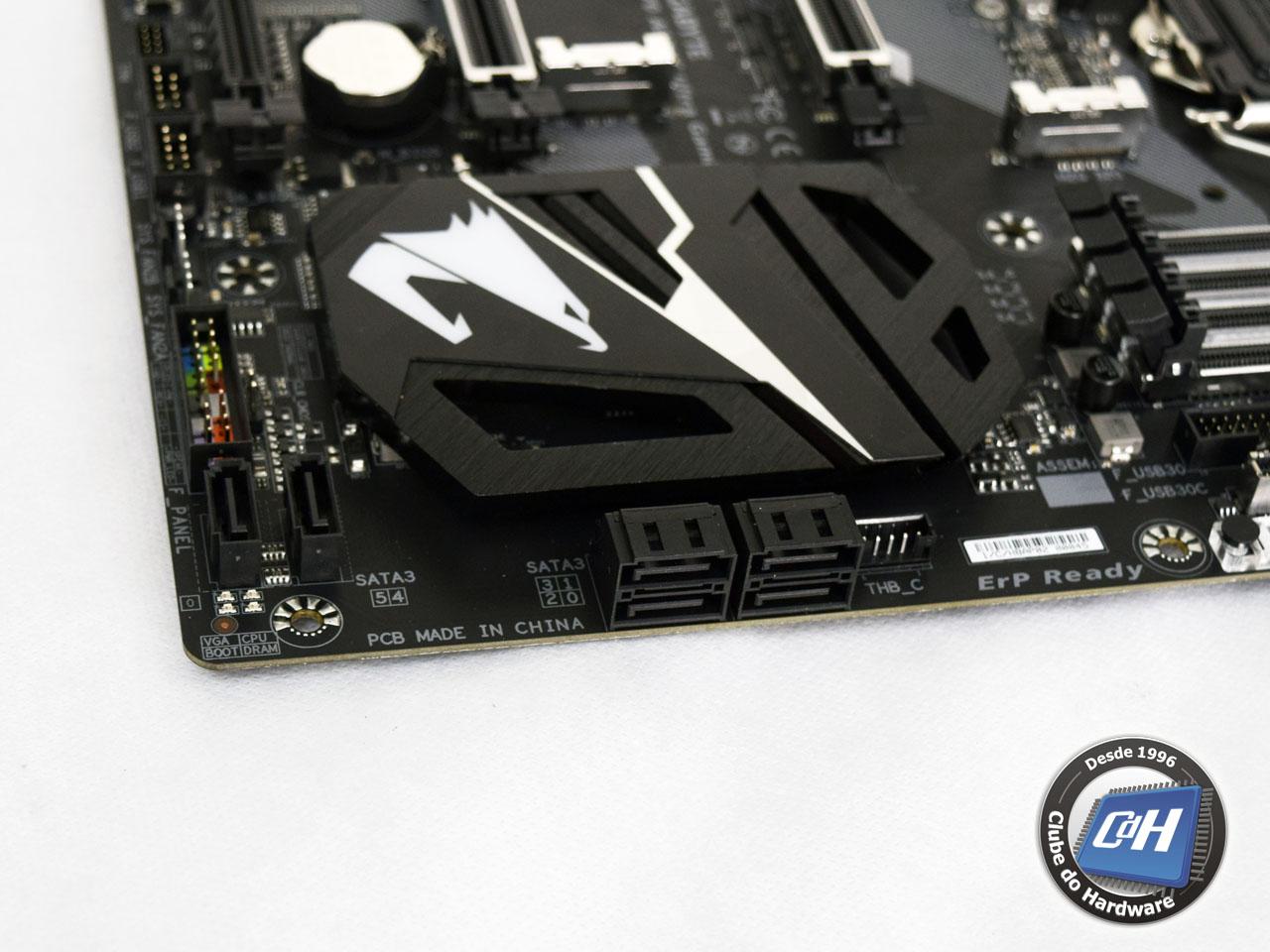

Figura 4: as seis portas SATA-600
O chipset Intel Z370 suporta 14 portas USB 2.0 e dez portas USB 3.0. A Gigabyte Z370 AORUS Ultra Gaming oferece seis portas USB 2.0, duas no painel traseiro e quatro disponíveis em dois conectores localizados na placa-mãe. Há sete portas USB 3.0, todas controladas pelo chipset, sendo quatro delas no painel traseiro e três disponíveis em dois conectores (um desses conectores é do tipo utilizado em portas tipo C). Há ainda duas portas USB 3.1, uma tipo A e uma tipo C, controladas por um chip ASMedia ASM3142.
A Gigabyte Z370 AORUS Ultra Gaming não traz portas FireWire nem Thunderbolt.
Esta placa-mãe suporta áudio no formato 7.1, gerado pelo chipset usando um codec Realtek ALC1220, que oferece uma relação sinal/ruído de 120 dB para as saídas analógicas e 108 dB para as entradas analógicas (infelizmente outras características não foram divulgadas). De qualquer forma, fica claro que é um codec topo de linha e que essas especificações são excepcionais até mesmo para o usuário que pretende trabalhar profissionalmente capturando e editando áudio analógico. Toda a seção de áudio é fisicamente separada dos outros circuitos, o que reduz a interferência e ajuda o circuito de áudio a atingir suas relações sinal/ruído nominais. Além disso, o circuito de áudio utiliza capacitores específicos para áudio da WIMA, regulador de tensão específico e amplificador para fones de ouvido.
As saídas de áudio analógico são independentes, e a placa-mãe também vem com uma saída SPDIF óptica on-board.
A Figura 5 mostra a seção de áudio da placa-mãe.

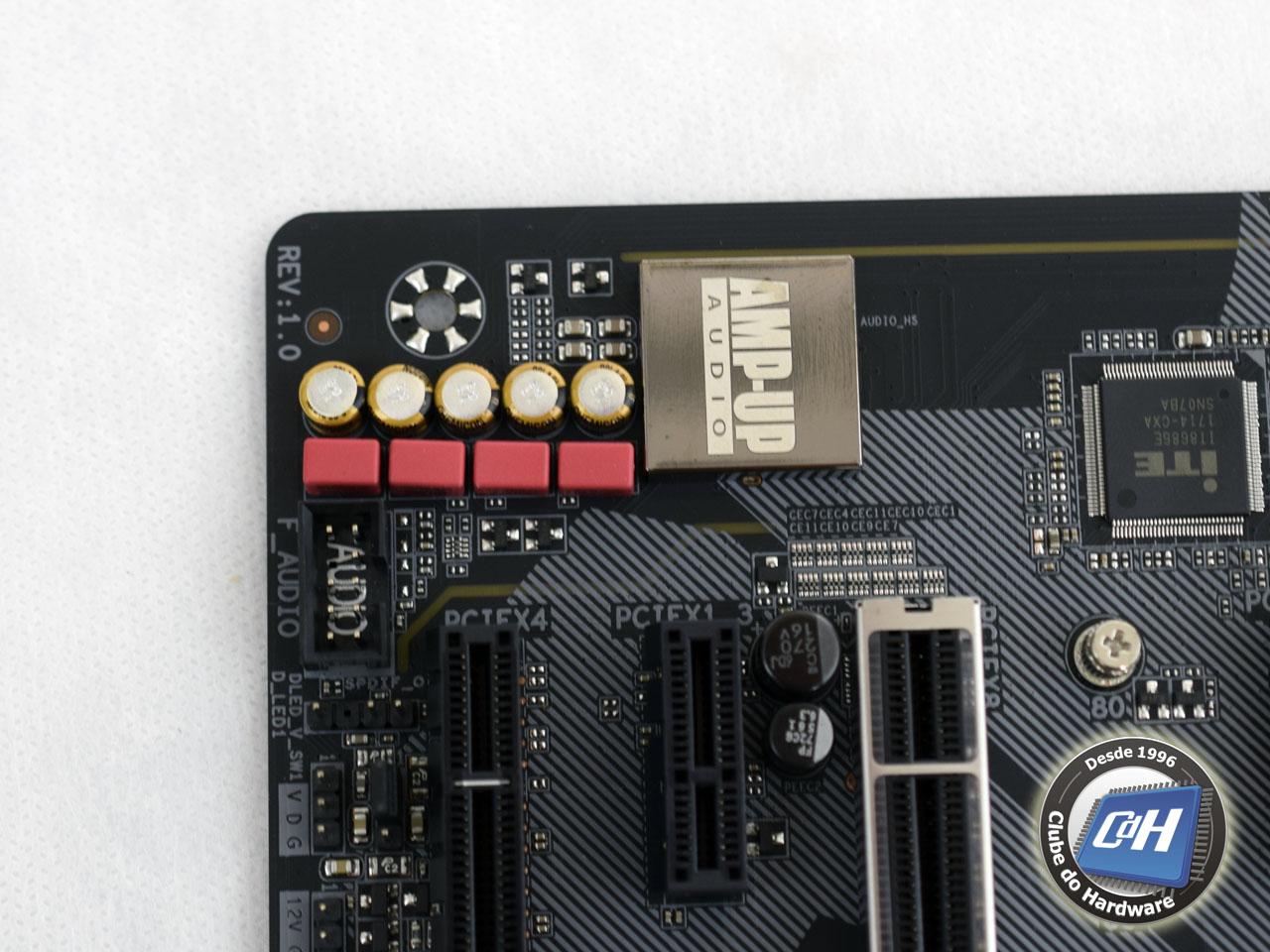

Figura 5: seção de áudio
A placa-mãe analisada vem com uma porta Gigabit Ethernet controlada por um chip Intel I219V.
Na Figura 6, podemos ver o painel traseiro da placa-mãe, com um conector PS/2 compartilhado para teclado ou mouse, duas portas USB 3.0 de baixo ruído (amarelas), uma saída DVI-D, duas portas USB 3.1 geração 2 (uma tipo A, vermelha, e uma tipo C), uma saída HDMI, duas portas USB 3.0 tipo A (azuis), uma porta Gigabit Ethernet, duas portas USB 2.0, saída SPDIF óptica e os conectores de áudio analógico.

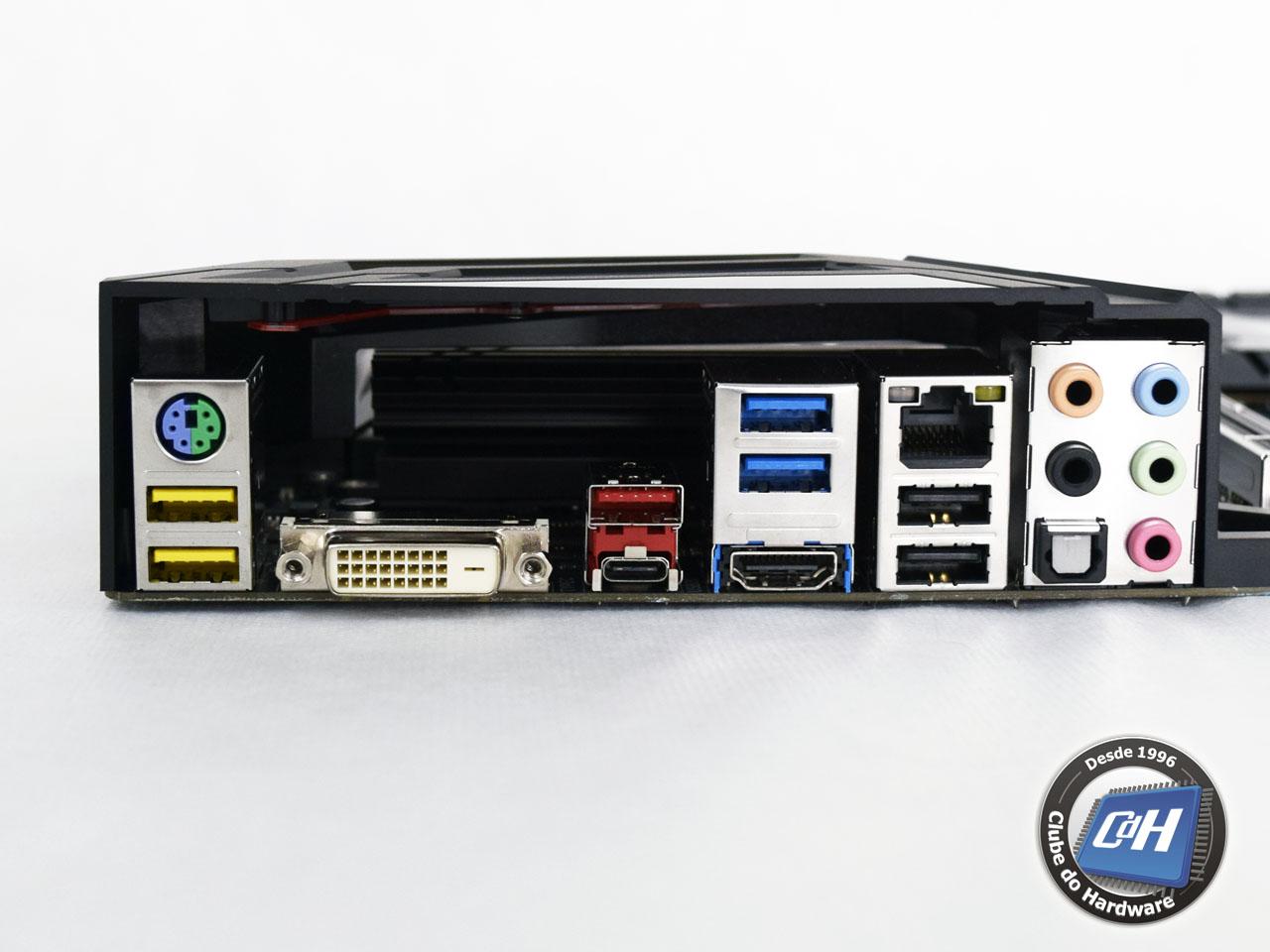

Figura 6: painel traseiro
A Z370 AORUS Ultra Gaming possui LEDs por toda a placa, que fica toda iluminada ao ser ligada. A cor e mesmo o padrão de mudança na iluminação pode ser configurado tanto no setup da placa-mãe quanto por meio de um programa.
A placa-mãe tem dois chips de BIOS e LEDs que indicam problemas respectivamente no processador, memória e placa de vídeo.
Na Figura 7, podemos ver os acessórios que acompanham a Gigabyte Z370 AORUS Ultra Gaming.

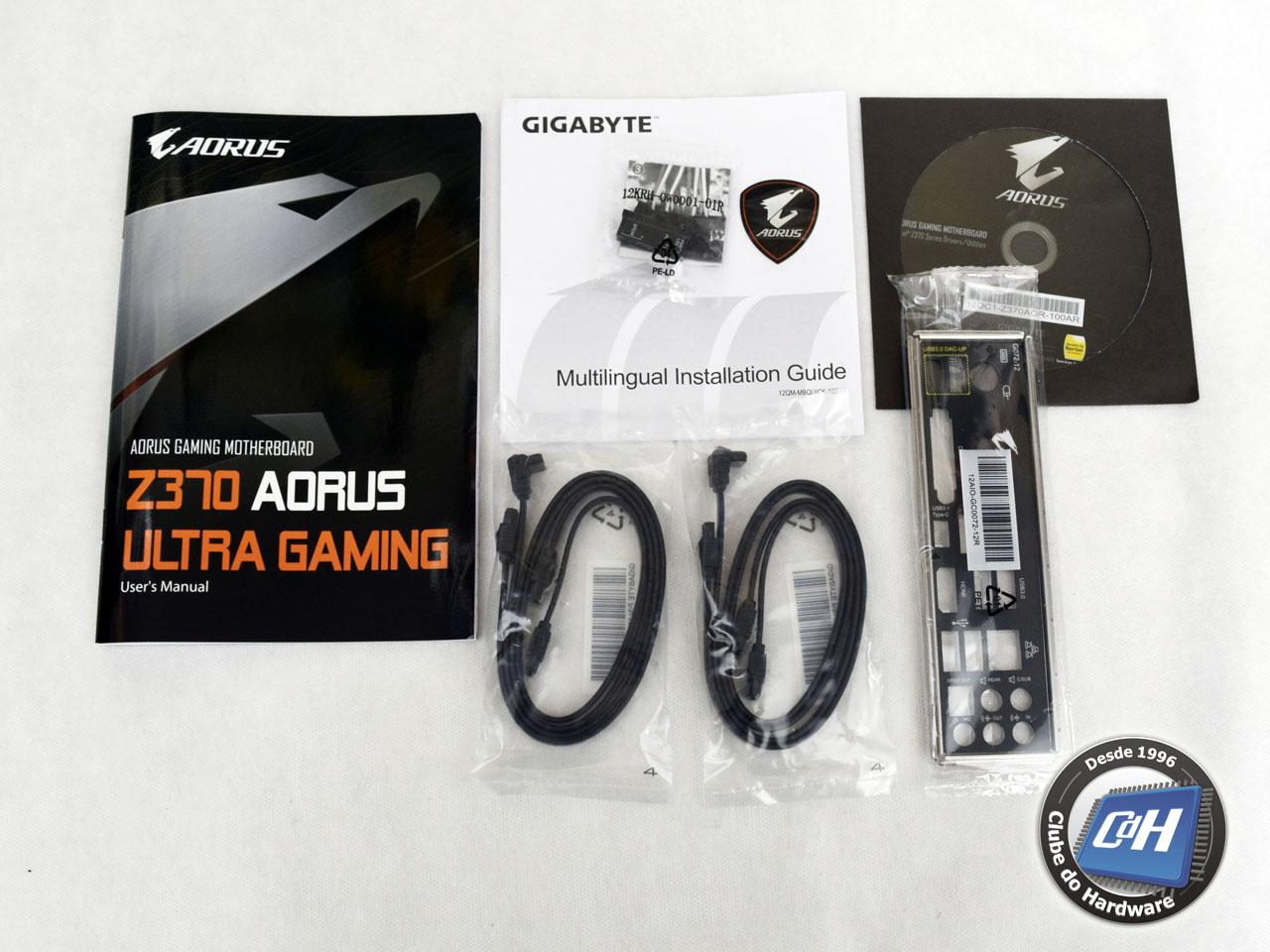

Figura 7: acessórios
