A Radeon RX Vega 64 OC da ASUS - parte 2

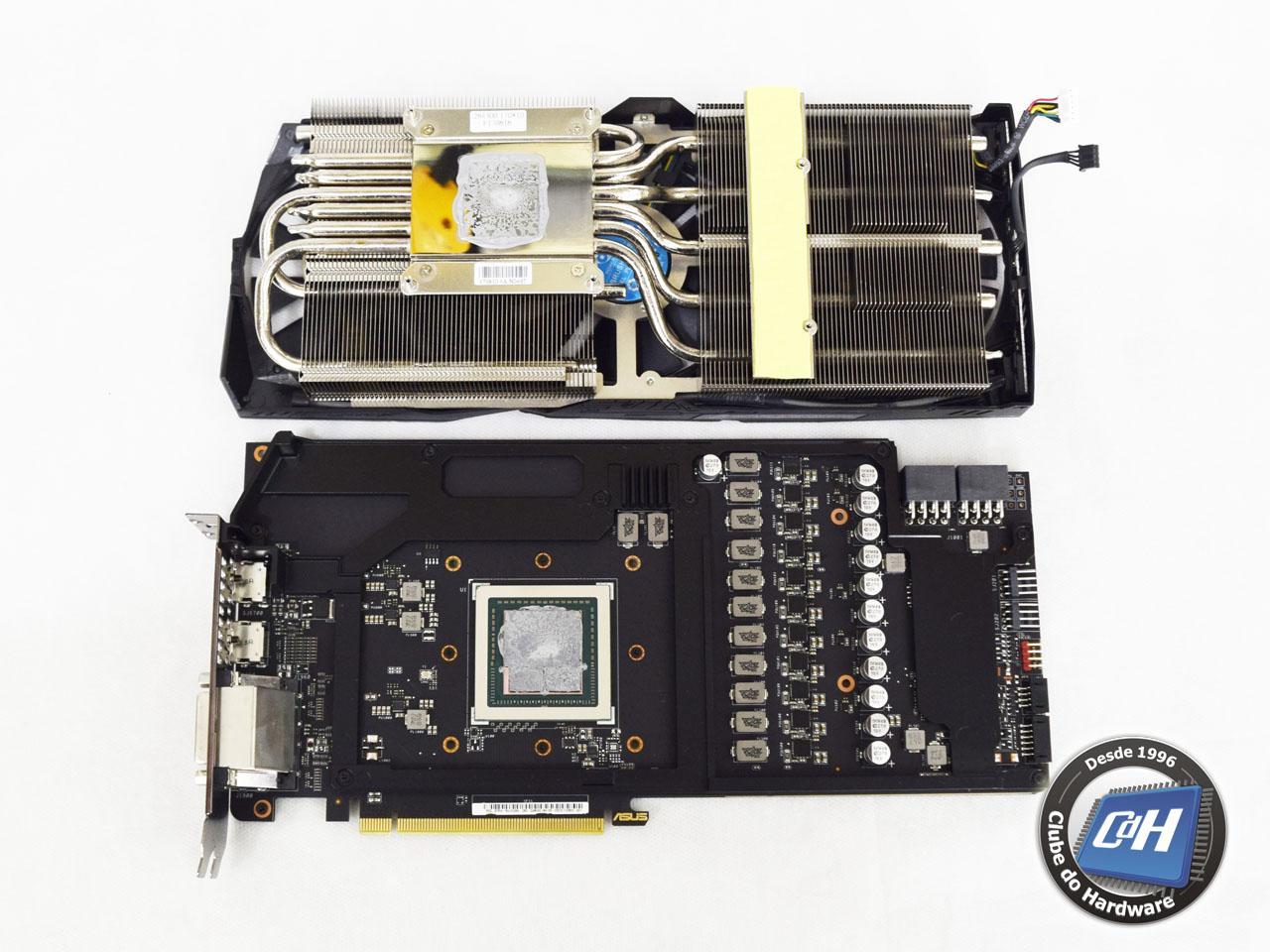

Na Figura 7 vemos o cooler da ROG Strix Radeon RX Vega 64 OC da ASUS removido. Trata-se de um enorme cooler com seis heatpipes, que fica em contato com o chip gráfico e com as memórias HBM2 (estas estão fisicamente localizadas no próprio chip gráfico, ver Figura 9) e também com os transistores do circuito regulador de tensão. Note que, sob o cooler, há ainda uma moldura metálica que ajuda a conduzir o calor.
Figura 7: cooler do chip gráfico removido
A Figura 8 mostra a placa de vídeo com esta moldura removida.
Figura 8: o chip GP104

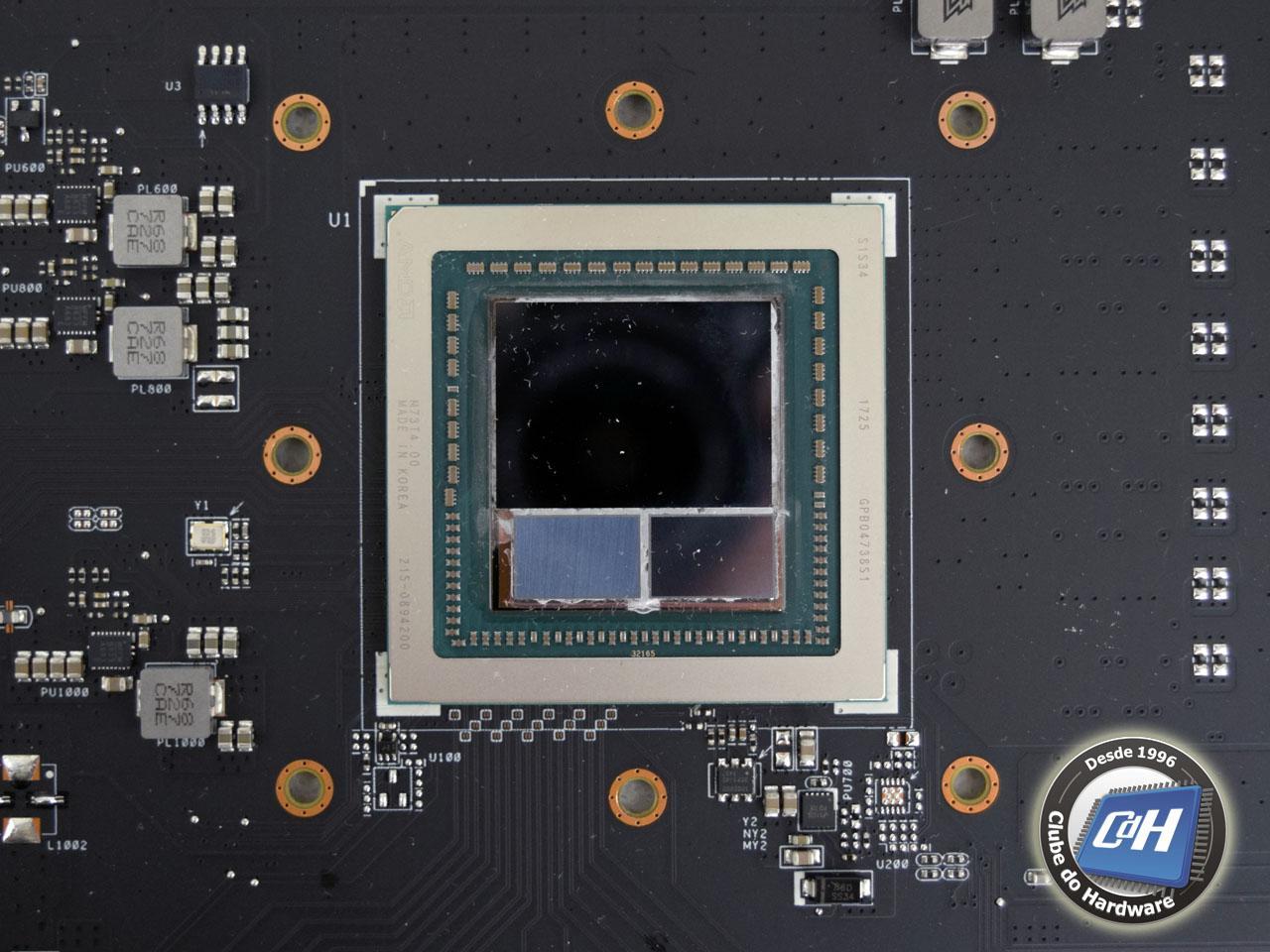

Na Figura 9 podemos ver o chip Radeon RX Vega 64. Note que, junto ao chip principal, ficam os dois chips de memória HBM2, cada um com 4 GiB de capacidade.
Figura 9: chip Radeon RX Vega 64

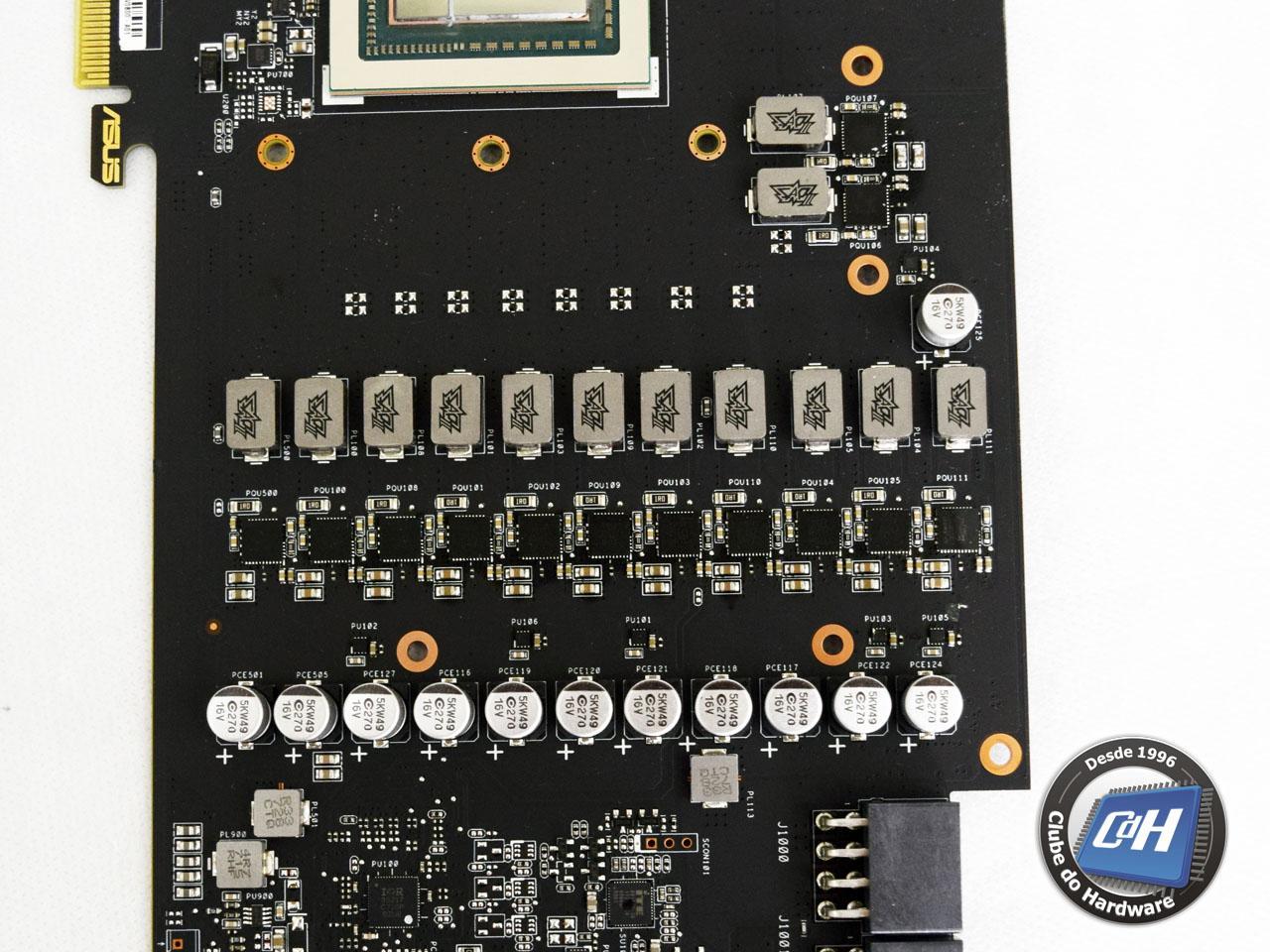

O circuito regulador de tensão, de 12+1 fases, é mostrado na Figura 10.
Figura 10: regulador de tensão
