Som gradiente model 80

[wilson 97]

boa noiti a todos

galera estou com problemas com a saida de som do meu gradiente

assm ele queimo a saida de som

mas eu fiz a troca d algumas peças e mesmo assm ele nao voltou a funcionar

e também fica saindo fumaça

o que podi cr ?

peças q eu ja troquei

eletroliticos

capacitadores

transistors

[BCP]

Se esta fumaçando algum resistor, é sinal que tem transistor ou diodo em curto, você tem que testar um por um...

[wilson 97]

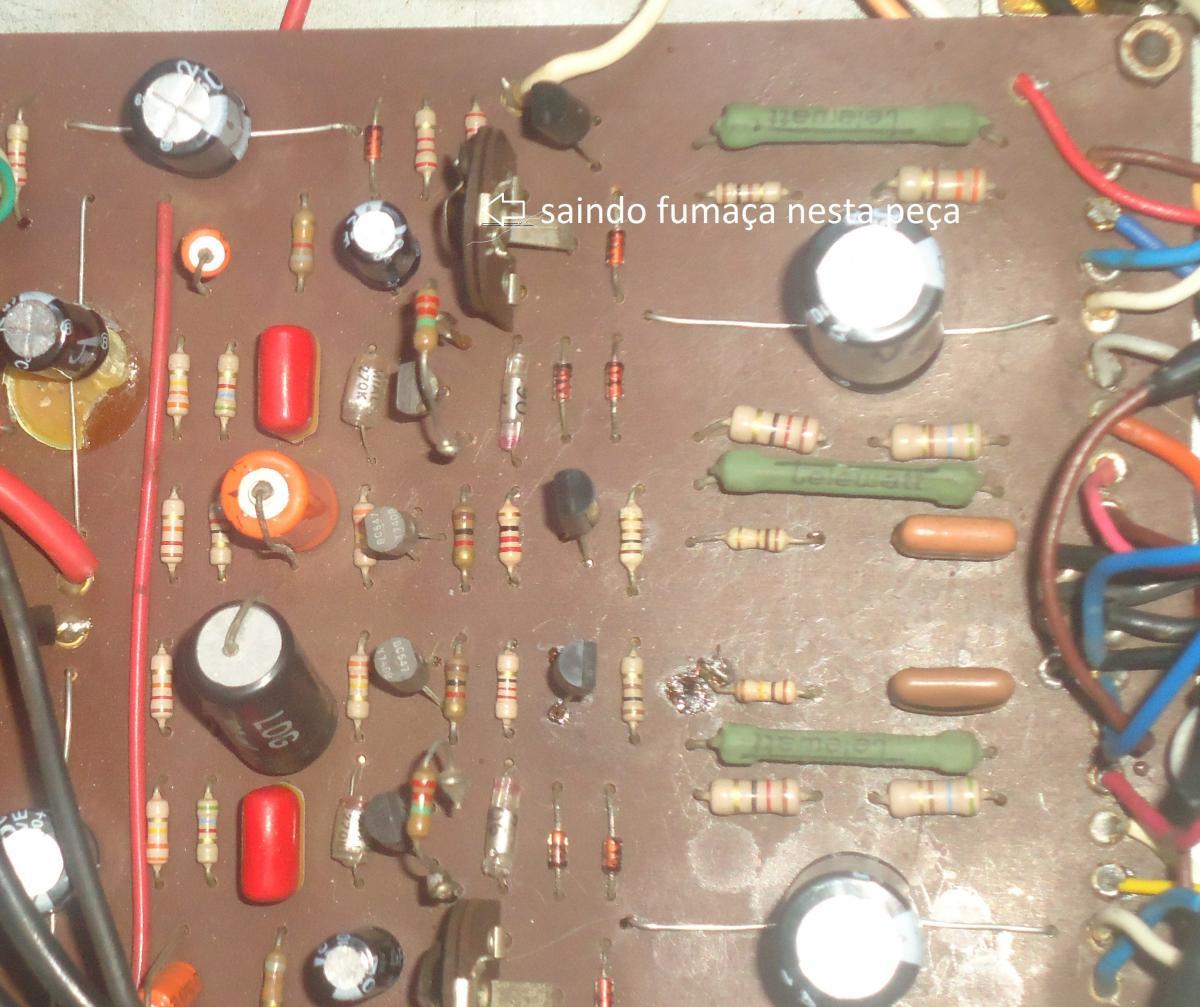

eu testei todos os diodos mas mesmo assm essa peça da imagem fica saindo fumaça

[BCP]

A imagem não apareceu...

Se os diodos estão bons, tem transistores em curto, repare que a saída de som dele não é formada somente pelos RCA3055! existem outros transistores na etapa de saída que também podem entrar em curto! (Teste TODOS).

[wilson 97]

vou revisar novamente os componentes......

[BCP]

Como saiu fumaça desse trimpot, é bom já trocá-lo também, ele esta ligado nesses "diodinhos vermelho", em outros dois que estão lá no dissipador de calor e nos transistores a direita dele em sua foto...

[wilson 97]

olá boa noite

demorei pra dar noticias porque so comprei as peças ontem kkkkkkkk

mas enfim troquei aquele trimpot e transistores que faltava trocar

mas no caso do trimpot quando fui comprar nao achei igual ao meu que é o trimpot 100

intao peguei o de 150..........

montei tudo certinho os componentes

mas ai na hora que fui ligar o fusivel de  audio do som queimou

o q pode ser agora?

[BCP]

Ok! Se você já testou todos transistores, se a caixa de som sua não estiver em curto, você deve ter esquecido de colocar o isolante de mica  em algum dos transistores de potência, ou tem algum transistor invertido ou diodo da fonte queimado/invertido...

[xyko-2020]

... mica

[Hericson Frontarolli]

Galera , ganhei um amplificador gradiente modelo 80 e estão com os transistor de saída danificado, pois não estou conseguindo ver as numeração deles, alguém poderia me dizer quais são eles, por favor ?

[BCP]

Ele usa o RCA3055 como transistor Q801 e Q 802...

[Ricardo Schneider]

Buenas? Tenho um componente torrado nesse aparelho. É capacitor cerâmico ou varistor

Trocar por esse?

adicionado 6 minutos depois

E esse zebra está em curto na escala diodo . Tem 2. Os dois estão em curto.

Será que está em curto mesmo.

[Renato.88]

@Ricardo Schneider O da primeira foto é um capacitor cerâmico de 10nF/400V.

O segundo, esse azul não dá pra ver direito, mas parece que é de 10nF/100V de poliéster.

O "zebra" é de 33nF/250V.

[Ricardo Schneider]

obrigado @Renato.88, pesquisei na net sobre os dois da primeira foto, e nao posso trocar um pelo outro, é para situações diferentes, o difícil ta pra axar o de ceramica, não tem em lugar nenhum, esse é do botao de ligar o aparelho pra não dar faísca, pelo que pesquisei,  teria como colocar 2 em paralelo?

e o zebrinha se esta em curto devo trocar, mas vou testar fora da placa os dois... esses zebra sei que tem numa loja que vi eles quando fui procurar outros componentes , tem um monte deles  ,

[Ricardo Schneider]

E ai pessoal! Então.  Aquele zebra tá bom . Comprei os resistores mas comprei errado. Vou ver se troco eles na loja . Pior que o dono la nem sabe muita coisa sobre os componentes me trouxe aquele azul metalizado. Mesmo pedindo um poliester. Quase disse pra ele fazer um curso.



adicionado 13 minutos depois

O cinza grande vou trocar por outro, Pela pesquisa que fiz a tensão é maior.

Aquele azul talvez. Mas vou procurar o original.

Aquele eletrolítico laranja posso trocar pelo preto menor? Mesma uf e tensão. Mas fiquei meio assim pelo tamanho, quero trocar por que tá saindo alguma coisa dele. Vou tirar uma foto.

adicionado 20 minutos depois

Esse vou trocar que tá meio queimado ou é normal? E do outro lado meio estufado.. .

adicionado 27 minutos depois

Esse vou trocar que tá meio queimado ou é normal? E do outro lado meio estufado.. .









adicionado 37 minutos depois

Ali onde falei tensão é volts

[Renato.88]

55 minutos atrás, Ricardo Schneider disse:

Pior que o dono la nem sabe muita coisa sobre os componentes me trouxe aquele azul metalizado. Mesmo pedindo um poliester

Que eu saiba, capacitor desses azuis, laranja ou até mesmo marrom são de poliéster. A cor depende apenas da marca, tem outras cores também.



Os capacitores coloridos de poliéster já não existem mais.

Os de styroflex, comuns em amplificadores e receivers desta época também já entraram em extinção.



Quanto aos eletroliticos do aparelho troque todos os grandes, até mesmo os que tenham boa aparência, as vezes já estão fracos.

Sobre o tamanho é apenas porque a eletrônica evoluiu, hoje se faz capacitores com a mesma função dos de antigamente em tamanho bem menor.



Já os resistores podem ser esses mesmos, não tem problema nenhum em colocar resistor de maior potência.

[Ricardo Schneider]

Desculpe amigo. Erro meu. o capacitor eu pedi de ceramica 10nf e nao poliester. . Ele trouxe o metalizado.

Não tem problema da volts ser maior Então? Não queria prejudicar outras peças com esses volts a mais. Obrigado

os eletrolítico troco todos.  e aquele enorme da fonte também.

[Renato.88]

2 horas atrás, Ricardo Schneider disse:

Não tem problema da volts ser maior Então?

Pouca coisa não tem problema, tipo se o original é de 25 e você coloca o de 35V funciona normal.

Porém se colocar muito maior, tipo um de 100V no lugar já não fica muito bom.



Analisando diversos aparelhos, percebo que a tensão dos eletrolíticos se soma aproximadamente 50% do valor da tensão que passa por ele. Obedecendo claro, os valores comerciais.



[Ricardo Schneider]

Oi. Esses que você diz é dos eletrolíticos a tensão ser maior não ter problema. Ok.



Pergunto aqui pra vcs por que no Google não achei a respeito disso.... achei só que o tamanho do resistores é  relacionado a tensão. Cada tamanho tem uma tensão.

  Como esse cinza grande, o dobro de tamanho . a tensão ser maior terá problema?

Sou fascinado por essa arte. Mas sei muito pouco....

[.if]

35 minutos atrás, Ricardo Schneider disse:

tamanho do resistores é  relacionado a tensão

Talvez alguma confusãozinha.. maior em valor ôhmico,  sim tem alguma relação mínima com tensão. Já maior, tamanho físico, suporta - dissipa - mais calor, portanto mais potente. Ndv suporta mais tensão como relação direta. O dado mais importante do resistor é sua potência

[Ricardo Schneider]

Oi. Acho que  me expresso mal nos termos mesmo.... copiei um texto e uma imagem. Esse é meu medo de danificar alguma coisa. Por isso perguntei do tamanho deles e da cor do corpo físico e nao as listras. Como o que está na placa é de 1/2w e o cinza é de 2w pra mais. Não tinha uma régua pra medir. Kkk fiquei com receio de trocar...



"Todo o componente eletrônico possui uma potência, e não é diferente com os resistores. Quando você for comprar um, deve saber a potência necessária que ele vai ter que ter para que funcione no circuito sem ser danificado, já que uma parte da energia que passa por ele vai ser transformada em energia térmica (calor), e dependendo da quantidade de energia, ele deverá ter uma determinada potência. Para os resistores axiais, já existe uma lógica entre tamanho do resistor e sua potência. Veja a imagem abaixo:"

[Renato.88]

Os resistores maiores suportam maior potência, mas isso não significa que irá danificar o seu aparelho.



Quer dizer que por eles pode passar uma corrente maior do que nos menores.



Se tiver espaço pode colocar os resistores grandes no lugar dos pequenos, o que não se deve fazer é o contrário.

Um resistor de menor potência no lugar do maior tende a queimar.





[.if]

Como em todos os ramos, o avanço da tecnologia - dentro de certo limite - meio que derrubou por terra o lance do 'padrão' dos tamanho dos resistores. P.ex. resistor com corpo meio rosado ou corpo brilhante pode ser de 1/2W (filme metálico). O de corpo fosco amarelo claro, de 1/8W (carbono). Ou seja diferença de 4x no mesmíssimo tamanho. Só mesmo a convivência com eles pode te dar alguma luz. Mas sendo a maioria vinda da china, há de se "piscar alguma luz amarela"

[Ricardo Schneider]

Tcheee explodiu o rca 3055!!!! Kkkkkk

[.if]

Fizeste alguma cagadinha    (? ... !)
