Circuito de proteção (anti curto)

Posts recomendados

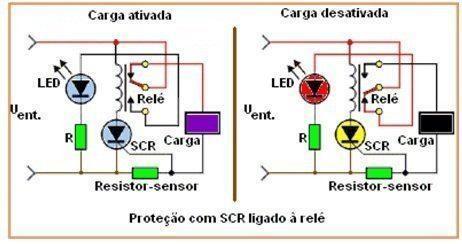

Eu gostaria de inserir um circuito de proteção (anti curto), com SCR e relé que desarmasse uma fonte, consegui este esquema, mas quais seriam as especificações dos seguintes componentes para  a fonte com trafo 12+12/1A?




  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

alguém me copiou! eu já fiz um circuito deste ha' séculos.



A especificação principal é o resitor sensor shunt

A corrente depende do scr. Mas digamos que ele dispare com 0,5V no gate (tic106 p.ex.). Aí fica fácil:

R=V/I => 0.5/1 = 0,5 Ohm P=V*I = 0.5W (coloque 1W ou + por segurança)

detalhes

-evitar acionamento não desejado: filtro RC = um C em paraleo com R (talvez + 1 R em série)

-Rearmar=push button em paralelo com scr

abç & sucessos!

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Para que tipo de fonte?

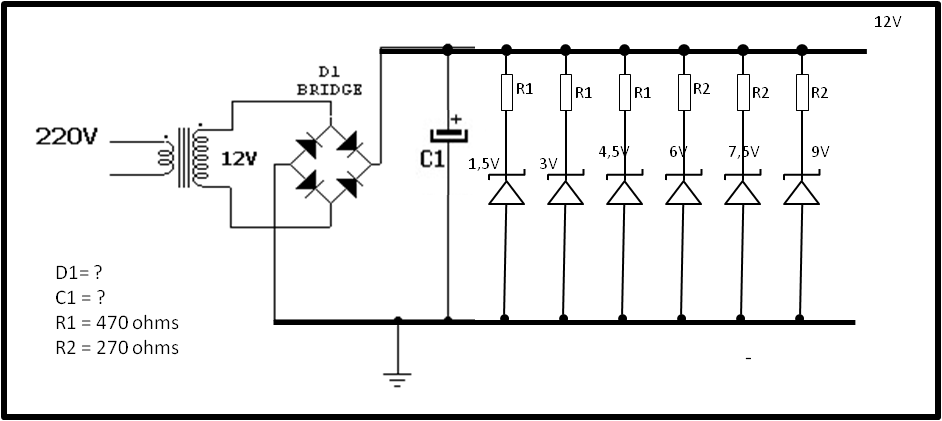

A fonte é esta:

post-595270-0-77727700-1425142612_thumb.



Esquema indicado pelo amigo Faller, aqui do fórum.

alguém me copiou! eu já fiz um circuito deste ha' séculos.



A especificação principal é o resitor sensor shunt

A corrente depende do scr. Mas digamos que ele dispare com 0,5V no gate (tic106 p.ex.). Aí fica fácil:

R=V/I => 0.5/1 = 0,5 Ohm P=V*I = 0.5W (coloque 1W ou + por segurança)

detalhes

-evitar acionamento não desejado: filtro RC = um C em paraleo com R (talvez + 1 R em série)

-Rearmar=push button em paralelo com scr

abç & sucessos!



Encontrei essa imagem num blog que nem lembro no google. Não havia créditos. rs.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

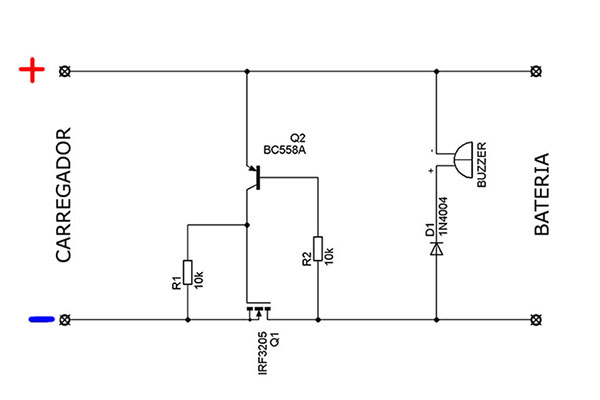

Um colega do forum fez um circuito de proteção uma vez para uma carregador de bateria. Se não me engano foi o Tomazeli quem fez.

Funcionaria perfeitamente numa fonte linear.



Click para ampliar

post-681567-0-31988500-1425149665_thumb.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Um colega do forum fez um circuito de proteção uma vez para uma carregador de bateria. Se não me engano foi o Tomazeli quem fez.

Funcionaria perfeitamente numa fonte linear.



Click para ampliar


Gostei, mas em caso de curto ele cortaria a corrente? Ou apenas emitiria o bip?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Os dois, mas você pode tirar esse buzzer se não for necessário.

Compartilhar este post


Link para o post
Compartilhar em outros sites

O buzzer só serve para indicar bateria ligada com polaridade invertida

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Mas se eu quisesse seguir este esquema, qual seriam o SCR, e o relé a ser utilizado?




Compartilhar este post


Link para o post
Compartilhar em outros sites

Amigo, sou leigo em eletronica, mas como o seu circuito funcionaria?

Algum dos componentes esquentaria em caso de curto? E se o curto não for desfeito rapidamente o que aconteceria com o circuito?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Me desculpe, mas se é contra curto, tera que saber uma corrente limite.


Eu gostaria de inserir um circuito de proteção (anti curto), com SCR e relé que desarmasse uma fonte, consegui este esquema, mas quais seriam as especificações dos seguintes componentes para  a fonte com trafo 12+12/1A?



attachicon.gifSem título.jpg

Me fala a corrente...

Compartilhar este post


Link para o post
Compartilhar em outros sites

Cara, na minha ignorância, acho que esse circuito de proteção é o melhor.



Nas palavras do próprio Tomazelli: "A proteção também funciona contra curto nas saídas, a tensão positiva irá atuar no emissor e na base de Q2, assim ele não conduz, e o gate continua negativo via R1, deixando o MOSFET aberto, sem conduzir."



Leia por você mesmo



http://forum.clubedohardware.com.br/topic/1061810-carregador-5a-bateria-automotiva/#entry5928746



[ ]s

Compartilhar este post


Link para o post
Compartilhar em outros sites

nenhum dos dois circuitos são bons!

sua opinião é muito importante para nós. Por gentilieza queira nos dar uma outra alternativa que seja boa. Agradecemos  : o )

  • Curtir 3

Compartilhar este post


Link para o post
Compartilhar em outros sites

nenhum dos dois circuitos são bons!

sua opinião é muito importante para nós. Por gentilieza queira nos dar uma outra alternativa que seja boa. Agradecemos  : o )

+1

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

O que ocorre aí é que fontes lineares com transformador, não costumam ser tão frágeis a curto-circuitos.



Por outro lado os circuito apresentados não são tão rápidos, mas dependendo da capacidade de corrente da fonte linear em questão, esta lentidão não irá causar problema.


Pensando um pouco....

11024648_679191928875450_379903583032835


Recentemente eu montei um disjuntor AC baseado neste sistema:

Era capaz de alimentar uma sanduicheira de 700W, mas quando quando encostava a fase no neutro, provocando um curto circuito proposital, o circuito desligava e nem dava tempo de faiscar.

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Agora que voltei de viagem... O Albert ja explicou...

Os circuitos que foram apresentados estão no concreto rustico, mosfet tem um tempo longo para corte, ate cortar, o curto ja detonou tudo que for semicontudor da fonte, inclusive o mosfet pode queimar!

Ele também ja apresentou uma solucao boa hehe

Compartilhar este post


Link para o post
Compartilhar em outros sites

Com todo o respeito aos colegas de fórum e absolutamente não invalidando nenhuma das soluções apresentadas, me parecem que as sugestões não se adaptam a solicitação do demandante, as quais rrpito abaixo para entendimento



Eu gostaria de inserir um circuito de proteção (anti curto), com SCR e relé que desarmasse uma fonte, consegui este esquema, mas quais seriam as especificações dos seguintes componentes para  a fonte com trafo 12+12/1A?



attachicon.gifSem título.jpg





A fonte é esta:






Reparem que a fonte se trata de fonte apenas de tensões referenciais e, como até já foi dito em postagens anteriores, não importaria a corrente tirada de cada tensão e sim somente a tensão..

Faltou alguém dizer ao demandante que esse tipo de fonte pode entrar em curto na saída em qualquer das tensões desde 1,5 até a saída de 9 Volts, que seu resistor série já limita a corrente e não deixa danificar a fonte de 12 Volts.

Resta saber se o demandante também quer limitação de corrente ou proteção na linha de 12 Volts e em que corrente se deveria colocar essa limitação..

Notem que o demandante é novato em eletrônica...



Para aqueles que acompanham o fórum, só lembrando, esse tópico em que estamos é subsequente e derivado desse daqui: http://forum.clubedohardware.com.br/topic/1105181-esquema-fonte-com-sa%C3%ADdas-fixas/

Compartilhar este post


Link para o post
Compartilhar em outros sites

realmente não existe solução perfeita mas sim aperfeiçoável. p.ex. um fet pode suportar correntes bem altas por pouco tempo e se antes deste a proteção atuou, há chance de sucesso. Mais uma: um resistor de fio bem dimensionado em série com o sistema, não altera as características e absorve algum tranco, etc



@albert_emule duvido que tenha dado o 1º curto sem frio na barriga e com olhos abertos kk

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Não esquenta não, Obrigado mesmo assim.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Fiquei no desejo. Até onde entendi, tudo aí pode falhar. Qual seria a alternativa?



De ontem pra hoje tem feito uma pesquisa. Vi alguém usando SCR para romper fusível no primário da fonte. Será o caso?



@albert_emule, falando por alto, como eram os circuitos das suas imagens?
