Matthwus

Dúvida espessura da trilha na pcb

Recommended Posts

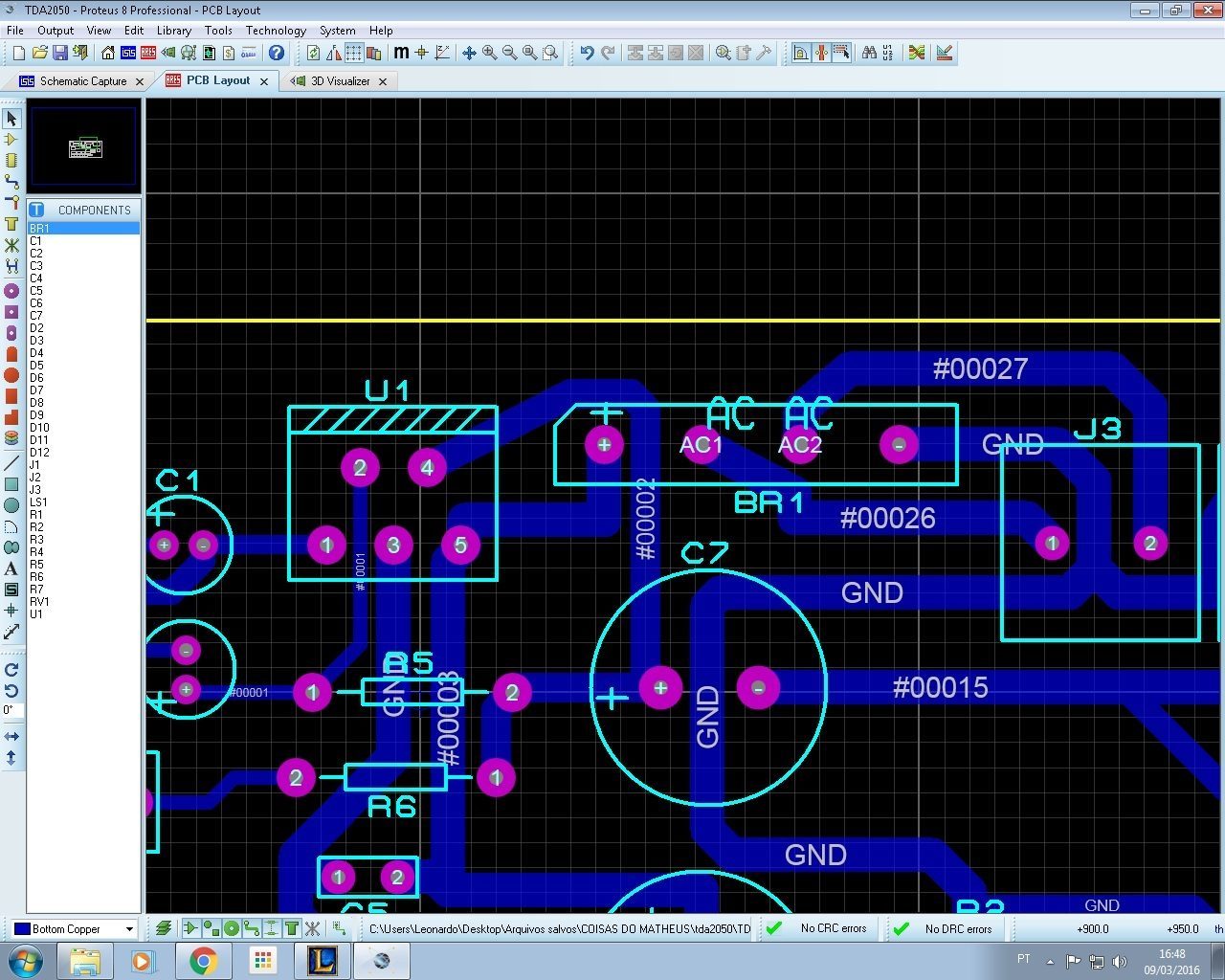

Gente quero montar um amplificador com tda2050, já fiz o desenho da placa, porém não tenho certeza se a trilhas de alimentação do circuito estão com boa espessura alguém tem uma opinião ?

conector J3 é onde vai ligado o transformador pino 3 e 5 do CI é a alimentação.



tda2050.thumb.jpg.08f8eaf1233046da025949

Compartilhar este post


Link para o post
Compartilhar em outros sites

... portanto deixe o maior que puder. Preocupe-se apenas com distância minima entre trilhas. Costumo deixar 15mils mínimo. Por vezes, consulto o fabricante de pci pra ver qual sua recomendação e limite. Mas pra fazer em casa, sugiro mais. Uns 30 pra não dar curto

+1 off topic 1/2 on... trilhas/ilhas muito perto com circuito com tensão dc maiores que certo valor, podem sofrer um efeito curioso: migração iônica. Com o tempo, o cobre literalmente caminha entre as trilhas atraído pela tensão fechando um curto. Sinistro...

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Matthwus ,



Acho que vai oscilar se aumentar o volume ... a trilha de GND está dando muita volta ... o certo é o GND ser o mais curto possível entre a saída da ponte retificadora + capacitores de filtragem e o GND do TDA .  Veja os layouts padrão recomendados por alguns fabricantes do CI.



Paulo
