Fonte minipa dc power suply mpl-1303

[Jimmy 2]

Olá,



Tenho uma fonte variável Minipa MPL-1303. Esta ligada sem carga e de repente deu um clarão, saiu fumaça e eu desligue.



Identifiquei um componente torrado (ver fotos), com 1RT1 marcado na placa.



Sou estudante iniciante de automação (mas já sou velho) e tenho interesse em aprender, concertando eu mesmo a fonte.



Procurei pelo esquema na internete mas não achei.



Alguém poderia dar uma luz de que componente pode ser esse, ou onde posso conseguir o esquema do aparelho?



Obrigado



Jimmy

[Jimmy 2]

Pessoal, ainda não consegui o esquema.



Fonte variável Minipa MPL-1303.



Se alguém puder ajudar, agradeço.

[Jimmy 2]

Bom dia.



Peço a ajuda de vocês para resolver o problema acima. Apesar de muito procurar ainda não encontrei o esquema da fonte variável Minipa MPL-1303.



Se alguém tiver, ou souber onde tem, agradeço muito.



Valeu,



Jimmy San Juan

[diegosoares90]

Amigo, vi em outro post que também não conseguiram o esquemático dessas fontes da minipa pois a própria minipa não a possui. Imagino que seja chinês.



Por que você não extrai o esquemático da própria placa? Não parece ser tantos componentes

[Jimmy 2]

@diegosoares90, obrigado pela resposta.



Realmente não são muitos, é uma placa simples (uma face), e consigo tirar o esquema, porém, meu interesse no esquema é ver a especificação do componente que queimou, e não o esquema em si.



Não tenho conhecimento técnico suficiente para deduzir qual era o componente apenas analisando o esquema.

[diegosoares90]

Jimmy 2,



Tenho uma fonte desta aqui comigo, não me atentei ao modelo e achei que fosse diferente.



Amanhã eu abro a fonte e tiro uma foto deste componente para você!

[diegosoares90]

Jimmy 2,

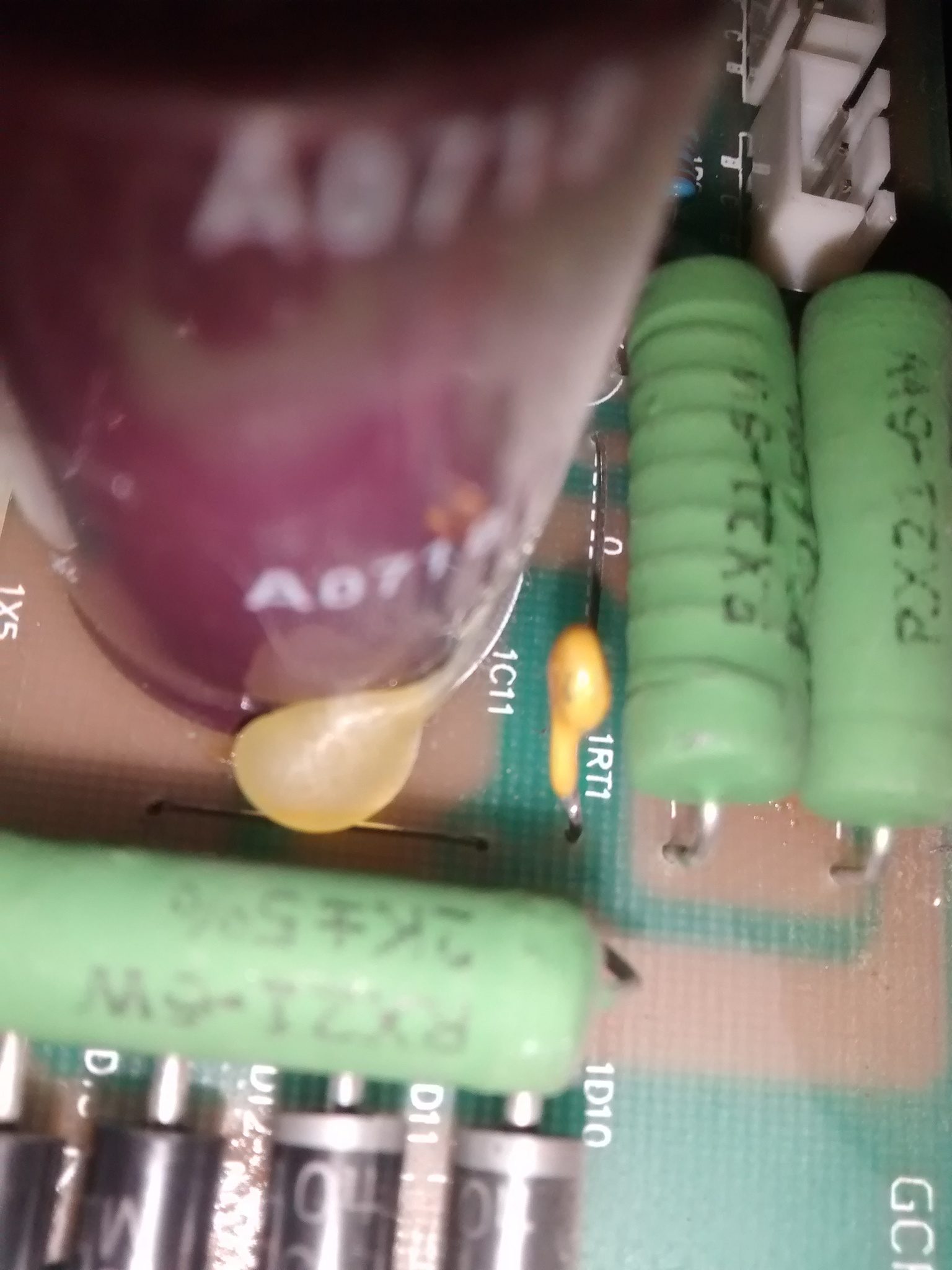

É um PTC-fusivel. A minha câmera não tem um foco legal, mas a gravação no corpo é:

RF60

010B



Encontrei esse datasheet.



Segue as fotos...



Um abraço.

[Jimmy 2]

Bom dia Diego,

Quero te agradecer pela resposta e pelas fotos enviadas.

Vou tentar comprar um Fusível PTC de 60V, 0,1A e colocar lá pra ver o que acontece, se bem que quando queima fusível, geralmente o problema é em outro canto. Vamos ver.

Obrigado.

Jimmy San Juan

[diegosoares90]

O mais interessante é que seu componente explodiu. E nao é um fusivel puro e sim uma proteção termica, que inclusive volta ao estado normal após uma alta temperatura. Imagino que tenha ocorrido algo MUITO errado aí...



Estou a disposição.

[Jimmy 2]

@diegosoares90



Finalmente consegui comprar e trocar o componente.



 A fonte voltou a funcionar perfeitamente!! Concluo que o componente, por algum motivo, deixou de subir a resistência, mesmo com a temperatura subindo. Assim, a corrente continuou acima do normal, e a temperatura foi subindo até torrar.



Obrigado pela grande ajuda que você me deu.



Abraço

[diegosoares90]

@Jimmy 2 Que ótimo! Sucesso e estou a disposição !!!

[ricardoalvesctba]

boa tarde, tenho uma fonte com mesmo modelo so que com dois canais, gostaria de saber qual a sequencia da cor ou tensão de fios para ligar do trafo para a placa. grato.

[nuneswagner]

JIMMY 2,



Você poderia me ajudar a encontrar o Fusível PTC de 60V, 0,1A, pois estou com o mesmo problema em minha fonte, e como resido no Nordeste atualmente, estou com dificuldade em encontra-lo. Encontrei na China, mas vai demorar um pouco. Só encontrei em uma loja virtual no Brasil, mas esta esgotado.

[Eduardo_Schramm]

Saudações à todos,

Durante a pandemia do CoVid-19 resolvi levantar o esquema da placa de potência da minha fonte MPL-1303 (a antiga), já que vários colegas relataram não encontraram nada na internet e que pedir ajuda à Minipa e conversar com uma porta era o mesmo.
Pelo que percebi, realmente é uma fonte chinesa renomeada.  Na net vi algumas bem parecidas com a MPL-1303.



Lavolta BPS305, Yaxun PS-305d, Yihua PS-305D, Zhaoxin PS-305D, TT Technic 305D, WEP PS-305D, Tech Star PS-305D, Hielec HY3005, VAR TECH 3005, Voltech HY3005D, Maisheng MS-305D, Jin Li Yang PS-A305D, TECHpower TP3005D, Minipa MPL-1305, ProsKit TE-5305...



Bom, estou disponibilizando aqui o esquemático de forma a contribuir com todos que tenham uma parecida.

Pelo que percebi a MPL-3303 é a mesma fonte com o circuito duplicado. Evidenciei os circuitos  de tensão de referência, a fonte de controle (12V) e o limitador de corrente.

Sds.



Esquemático da placa da fonte.pdf

[MOR_AL]

Caro @Eduardo_Schramm.

Você poderia confirmar a polaridade dos componentes 1C5 e 1D5? Eles parecem estar com a polaridade invertida.

Grato.

MOR_AL

[Eduardo_Schramm]

Ôpa!
Seguem as imagens do leiaute que levantei antes de tudo assim como a máscara de serigrafia...

Não tive tempo para fazer o mesmo com a placa de ajustes de tensão e corrente.

Sds.



adicionado 8 minutos depois

Tive a mesma impressão na hora de montar mas deixei como veio de fábrica.

Nesse período complicado não encontrarei lojas de eletrônica abertas então deixarei pra inverter num momento mais oportuno.

Mas valeu pela observação!!!

[MOR_AL]

@Eduardo_Schramm

Comparei a primeira foto da postagem #16 com o diagrama esquemático da postagem #14. Mais precisamente no que se refere aos dois componentes 1D5 e 1C5.

Observe que, na foto, o catodo do diodo e o positivo do eletrolítico vão ao negativo de 1C2 e não como está no diagrama.

Parece que os dois componentes de sua última foto estão montados corretamente.

Resumindo. Basta corrigir no diagrama esquemático.

MOR_AL

[Jimmy 2]

@Eduardo_Schramm



Obrigado por compartilhar esse material! Grande ajuda!



@MOR , concordo contigo; basta alterar esse 2 componentes no diagrama esquemático.



[Eduardo_Schramm]

Segue o esquemático corrigido graças ao nobre colega que percebeu o erro cometido a tempo...

Sds!Esquemático da placa da fonte - CORRIGIDO.pdf

[MOR_AL]

@Eduardo_Schramm

Olá Eduardo.

Tenho duas fontes Minipa MPL - 1303. Comprei a segunda um tempo depois da primeira. Apesar das duas possuírem o mesmo código, a aparência externa são diferentes.

Uma delas começou a apresentar lentidão para entrar em estado ok. Ao ligá-la os displays começavam quase apagados e depois de um tempo ela passava a funcionar direito. Mas cada vez mais esse tempo ia aumentando, até que não funcionou mais.

Como mencionei, possuo duas de mesmo código, porém com imagens diferentes.

Pensei! Vou abrir as duas e comparar as tensões, aí descubro onde se encontra o problema.

Ao abrir as duas fiquei surpreso, pois até as placas de circuito impresso são diferentes, impossibilitando a comparação das tensões.

Aí me lembrei que o colega Eduardo havia apresentado o diagrama esquemático de uma das placas.

Comecei a acompanhar o diagrama e depois de algum tempo, acabei descobrindo o problema.

Nesse meio tempo observei que tem mais uma pequena modificação no diagrama apresentado.

Assim que puder, vou apresentar o diagrama do colega com a nova correção.

Digo que foi muito útil o diagrama esquemático apresentado.

Valeu!

MOR_AL

[MOR_AL]

Seguem a correção no diagrama esquemático e algumas medições que fiz na fonte. Meu problema ocorreu porque o regulador 1IC1 (L7812) não estava funcionando.

MOR_AL

Esqu_placa_fte_Minipa.pdf

[cardela]

boa noite, tenho uma fonte antiga Minipa 1303, e preciso refazer toda a placa de potencia, conforme esquema mostrado pelo Eduardo.Sera que consigo achar todos os componentes para fazer isso?

[Renato.88]

1 hora atrás, cardela disse:

Sera que consigo achar todos os componentes para fazer isso?

São todos componentes comuns, fáceis de encontrar no mercado.

Os transistores do esquema não são populares, mas podem ser substituídos por outros equivalentes.

[cardela]

Sou iniciante, você consegue me ajudar informando quais seriam equivalentes?

[Renato.88]

@cardela

No lugar dos dois potências o 2SD1047, dá pra usar o TIP35C ou o 2SC5200.

Nesse último deve tomar cuidado, pois existe muita falsificação dele.



O 2N5551 não é difícil achar pra comprar, tem sites da Internet vendendo. Mas caso não encontre pode substituir pelo BC639, atenção a este que tem a polaridade invertida nos terminais B e C. Outro equivalente seria o BC337, esse tem os terminais C e E invertidos, bastando apenas virar o transistor ao colocar na placa.



Já o 2SD313 pode ser substituído pelo TIP31 sem nenhum problema.
