Fonte 1,3v 2A

lithium_ion · 16 de maio de 2017

Preciso fazer um aquecedor de vela para um motor GLOW de um aeromodelo, a vela é uma simples resistência que fica incandenscente, aquecendo a mistura ar+combustível para a primeira ignição.

No caso o recomendado é usar uma pilha de NiMH ou NiCa de 1,2v (que carregado chega a 1,4 aproximadamente), mas essas pilhas são horríveis, demoram demais para recarregar, não pode recarregar a todo momento e precisam ser descarregadas completamente. Queria adaptar alguma coisa usando baterias de Li-ion ou LIPO, pois possuem mais densidade de energia, podem ser recarregadas quando quiser.

Pensei em ligar dois LM317 em paralelo usando a tensão de referência de 1,25v, mas medindo aqui na bancada percebi que elas variam bastante (CI1= 1,22v / CI2= 1,30v), fiquei com receio de queimar os CIs. Já testei dois módulos chaveados, mas eles não dão o pico de corrente para aquecer a resistência, assim ela não aquece e fica em "curto circuito".

Divisor de tensão fica inviável, já que a eficiência ficaria extremadamente baixa. Eu colocaria dissipadores nos CIs, eles devem ficar ligado somente alguns poucos segundos (no máximo 15). Sei que por serem reguladores lineares a eficiência não ficaria lá essas coisas também (Com a bateria carregada = 31% / Descarregada = 43%). A corrente depois do pico é de uns 1,5A.

faller · 17 de maio de 2017

Eu, fosse você, usaria um LM350 com seu pino de ajuste em terra (1,25 Volts). A tensão de saída ficaria por volta dos 1,25 Volts e a corrente máxima até 3Amperes. Alimentaria com não mais de 5 Volts e colocaria um bom dissipador no LM350, que é para ele não entrar em proteção térmica.

http://www.ti.com/lit/ds/snvs772b/snvs772b.pdf

Renato.88 · 17 de maio de 2017

Não existe uma resistência de acordo com a tensão da bateria diferente?

Sendo assim nem precisa de regulador.

17 de maio de 2017

Já experimentou usar um banco de capacitores junto com a bateria?

lithium_ion · 17 de maio de 2017

Não encontrei desse LM350 em canto nenhum, nem o LM338. Não tenho muitas disponibilidades de lojas por aqui.

faller · 18 de maio de 2017

15 horas atrás, lithium_ion disse:

Não encontrei desse LM350 em canto nenhum, nem o LM338. Não tenho muitas disponibilidades de lojas por aqui.

http://proesi.com.br/catalogsearch/result/?q=lm350

http://proesi.com.br/catalogsearch/result/?q=lm338

O problema nem é o encontrar, mas sim encontrar algum que não seja recarimbado, falso...

18 de maio de 2017

@faller Divido que esse LM338 dessa loja seja original, a muitos anos quando fui procurar para comprar eu só achei em uma loja americana e o preço era 60 dolares.

lithium_ion · 19 de maio de 2017

O que eu tenho a dar com pau é o LM317, seria uma boa se eu conseguisse ligar dois deles em paralelo. Penso em usar resistores de 0,22ohm em série com eles para balancear a diferença na tensão entre os dois do paralelo.

Isso funcionaria?

19 de maio de 2017

4 minutos atrás, lithium_ion disse:

O que eu tenho a dar com pau é o LM317, seria uma boa se eu conseguisse ligar dois deles em paralelo. Penso em usar resistores de 0,22ohm em série com eles para balancear a diferença na tensão entre os dois do paralelo.

Isso funcionaria?

Sim, funciona. Eu tenho um esquema de fonte que saiu numa elektor portuguesa que é usado (acho) cinco LM317 em paralelo, pelo que me lembro é usado um operacional para controlar todos os ajustes.

lithium_ion · 19 de maio de 2017

Como eu faria isso? Aterro o pino de ajuste e deixo sem o resistor de realimentação (já que ele seria também aterrado) ? Acredito que eu devo ligar os resistores de 0,22 em série com as saídas, e depois uni-las.

19 de maio de 2017

20 minutos atrás, lithium_ion disse:

Como eu faria isso? Aterro o pino de ajuste e deixo sem o resistor de realimentação (já que ele seria também aterrado) ? Acredito que eu devo ligar os resistores de 0,22 em série com as saídas, e depois uni-las.

Se você aterrar o pino do ajuste vai ter 1,25V fixo na saída. Vou procurar pela revista e posto o esquema.

Renato.88 · 19 de maio de 2017

agora, Picco disse:

Se você aterrar o pino do ajuste vai ter 1,25V fixo na saída. Vou procurar pela revista e posto o esquema.

É isso aí que o @lithium_ion precisa, já que o circuito original usava uma pilha de 1,2V recarregável.

19 de maio de 2017

3 minutos atrás, Mestre88 disse:

É isso aí que o @lithium_ion precisa, já que o circuito original usava uma pilha de 1,2V recarregável.

É mais para carregador a tensão deve ficar ligeiramente acima da tensão nominal da bateria e carregadores são fonte de corrente e não tensão, ele deveria usar aquele esquema que tem um resistor ligado entre a saída e o ajuste para isso, não sei se a tensão seria pouco acima dos 1,2V, precisa experimentar.

lithium_ion · 19 de maio de 2017

Em 2017-5-16 às 20:24, lithium_ion disse:

Preciso fazer um aquecedor de vela para um motor GLOW de um aeromodelo, a vela é uma simples resistência que fica incandenscente, aquecendo a mistura ar+combustível para a primeira ignição.

No caso o recomendado é usar uma pilha de NiMH ou NiCa de 1,2v (que carregado chega a 1,4 aproximadamente), mas essas pilhas são horríveis, demoram demais para recarregar, não pode recarregar a todo momento e precisam ser descarregadas completamente. Queria adaptar alguma coisa usando baterias de Li-ion ou LIPO, pois possuem mais densidade de energia, podem ser recarregadas quando quiser.

Pensei em ligar dois LM317 em paralelo usando a tensão de referência de 1,25v, mas medindo aqui na bancada percebi que elas variam bastante (CI1= 1,22v / CI2= 1,30v), fiquei com receio de queimar os CIs. Já testei dois módulos chaveados, mas eles não dão o pico de corrente para aquecer a resistência, assim ela não aquece e fica em "curto circuito".

Divisor de tensão fica inviável, já que a eficiência ficaria extremadamente baixa. Eu colocaria dissipadores nos CIs, eles devem ficar ligado somente alguns poucos segundos (no máximo 15). Sei que por serem reguladores lineares a eficiência não ficaria lá essas coisas também (Com a bateria carregada = 31% / Descarregada = 43%). A corrente depois do pico é de uns 1,5A.

O que eu preciso mesmo é de uma fonte de tensão de algo próximo a 1,3v, para aquecer um filamento para dar a partida em um motor glow. Esse seria o projeto certo.

19 de maio de 2017

18 minutos atrás, lithium_ion disse:

O que eu preciso mesmo é de uma fonte de tensão de algo próximo a 1,3v, para aquecer um filamento para dar a partida em um motor glow. Esse seria o projeto certo.

Qual a corrente que você precisa?

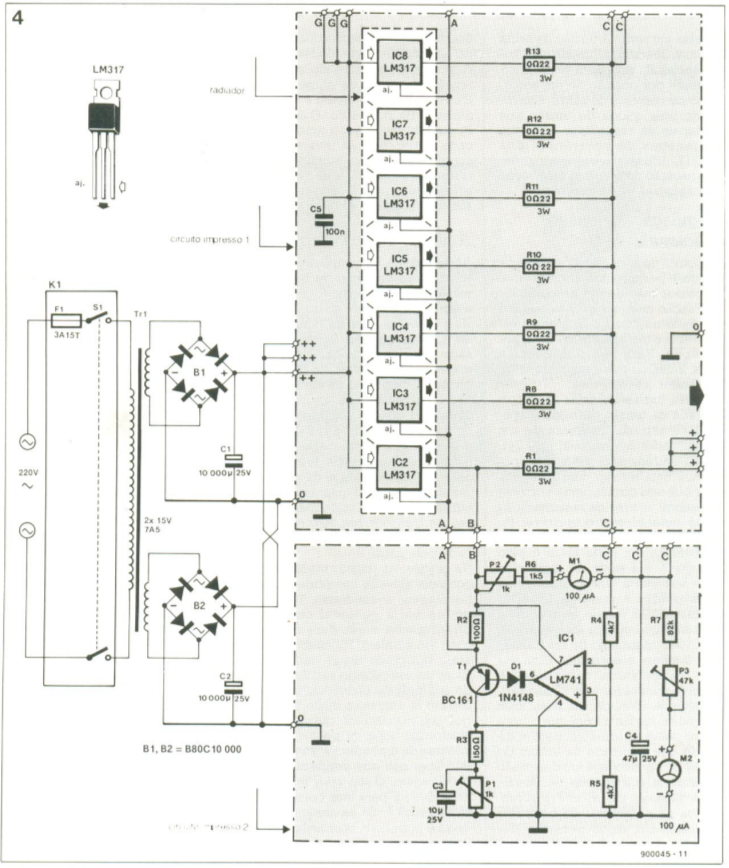

A fonte com os LMs em paralelo é essa:

faller · 20 de maio de 2017

Tem também no datasheet do mesmo (LM317). Veja ai, página 25 figura 33: http://www.ti.com/lit/ds/symlink/lm117.pdf

albert_emule · 20 de maio de 2017

Em 2017-5-16 às 20:24, lithium_ion disse:

Divisor de tensão fica inviável, já que a eficiência ficaria extremadamente baixa. Eu colocaria dissipadores nos CIs, eles devem ficar ligado somente alguns poucos segundos (no máximo 15). Sei que por serem reguladores lineares a eficiência não ficaria lá essas coisas também (Com a bateria carregada = 31% / Descarregada = 43%). A corrente depois do pico é de uns 1,5A.

Com regulador linear você também não terá eficiência, já que o regulador atua como se fosse um resistor variável, só que automático.

Neste caso, se você tiver uma fonte estabilizada qualquer de 12V, ou mesmo de 5V que seja capaz de entregar 1A, você pode sim fazer o divisor.

Calcula o valor do resistor de tal forma que a tensão sobre o filamento de aquecimento seja a desejada.

Ou então um módulo destes:

http://produto.mercadolivre.com.br/MLB-686915611-conversor-dcdc-step-down-modulo-lm2596-_JM

Este sim tem bastante eficiência.

lithium_ion · 20 de maio de 2017

3 horas atrás, albert_emule disse:

Ou então um módulo destes:

http://produto.mercadolivre.com.br/MLB-686915611-conversor-dcdc-step-down-modulo-lm2596-_JM

Este sim tem bastante eficiência.

Como o filamento é inicialmente frio, a resistência estaria baixa, e esse módulo não aguentou ceder a corrente de pico do início, ele desliga quando conecta na vela. Testei com 3 modelos desses.

albert_emule · 20 de maio de 2017

Por gentileza meça a corrente de consumo quando o filamento estiver a plena capacidade.

Me informe a tensão com precisão e a corrente com precisão.

Irei projetar uma solução para você.

lithium_ion · 21 de maio de 2017

Preciso de 1,3v e 3A. Esses 1,3v na verdade pode variar de 1,4v até 1,1v.

albert_emule · 21 de maio de 2017

4 minutos atrás, lithium_ion disse:

Preciso de 1,3v e 3A. Esses 1,3v na verdade pode variar de 1,4v até 1,1v.

R = V / I

O filamento tem 0.433 Ohms.

1.3V dividido por 0.433 = 3 amperes.

Emboba ele tenha menos que isso enquanto frio, ele vai aquecer e chegar a isso.

Se você tiver uma fonte estabilizada de 5V com capacidade para 15 watts, pode usar o seguinte:

5V divididor por 3 amperes = 1.66 Ohms

Só que o resistor vai dissipar o seguinte:

5V menos 1.3V = 3.7V

3.7V vezes 3 = 11.1 watts de dissipação.

Não adianta pensar em reguladores mirabolantes, pois os regulares vão dissipar exatamente a mesma potência.

Você pode aproveitar o fato que fontes estabilizaras você já encontra aos montes por aí.

Se tiver uma fonte de 12V que suporte 36 watts sem cair a tensão, o que é mais provável, vai precisar de:

12V divididor por 3 amperes = 4 Ohms.

Neste caso pode comprar 4 resistores de 1R por 10 watts e ligar todos em série.

Uma ideia mais barata seria comprar um resistor de chuveiro lorenzetti.

Você mede com o multímetro um pedaço que dê exatamente os 4 Ohms e prende o pedaço da mola esticada em dois pregos ou parafusos presos em suporte de madeira.

Se você for usar uma fonte de notebook de 19V DC, que é a mais simples de achar, pode usar resistor de 6,3 Ohms.

Pode usar o mesmo método do resistor de Chuveiro. Só que neste caso vai consumir 57 watts.

Basicamente é a potência máxima que estas fontes de notebook conseguem fornecer.

adicionado 15 minutos depois

Exemplo com fonte de 19V:

21 de maio de 2017

Você tem algum transistor de potência? Se tem pode fazer uma etapa reguladora com ele, já que você não precisa de tanta estabilidade assim, basta usar um transistor de potência e um driver formando um darlington com um zener na base para manter em média 1,3V na saída como nesse esquema abaixo, como a tensão é de 1,3V pode usar dois ou três diodos 1N4148 ligados em série no lugar do zener, nesse caso a posição é no sentido contrário do zener.

albert_emule · 21 de maio de 2017

Minha sugestão é uma fonte destas mais um resistor de chuveiro cortado num ponto de forma que dê 4R:

http://produto.mercadolivre.com.br/MLB-745435603-fonte-12v-1a-2a-3a-4a-5a-cftv-bivolt-plastica-importada-_JM

Acho que não tem nada mais barato.

Renato.88 · 21 de maio de 2017

@albert_emule mas pelo que estou entendendo essa resistência é de um aero modelo, não tem como colocar uma fonte, o negócio tem que sair voando.

O objetivo é ligar a resistência de 1, 2V em uma bateria de tensão maior.

albert_emule · 22 de maio de 2017

1 hora atrás, Mestre88 disse:

@albert_emule mas pelo que estou entendendo essa resistência é de um aero modelo, não tem como colocar uma fonte, o negócio tem que sair voando.

O objetivo é ligar a resistência de 1, 2V em uma bateria de tensão maior.

Eu havia entendido que é só para dar a partida. Fazer o motor funcionar. Alguns segundos apenas e depois não usaria mais.
