Placa de rele para arduino SEM arduino.

Recommended Posts

Fala pessoal, boa tarde.



Tenho uma saída DC12v 150mah que precisa ativar 2 reles pra fechar um circuito AC127v.

Tenho uma placa de 2 reles pra arduino encostado, queria fazer funcionar sem o arduino.

Ao alimentar os 12v preciso q ligue a placa de rele e ative os reles, ou seja, pretendo jumpear o 5v pros pinos IN.



Só estou preocupado com a queda de 12v para 5v, pensei em usar um circuito "sobrando" de carregador veicular mas os 150mah me preocupam, se o carregador for pouquíssimo eficiente vai desperdiçar tudo em calor, seria melhor utilizar um LM7805, talvez nao precisasse nem de dissipador, certo?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Se bobinas do relé for 5V sua preocupação tem sentido. Pense num regulador chaveado meia boca 555/bc327/diodo/indutor.

Ah tem carregador usb veicular que é chaveado... o meu é... Desmonte e veja se o seu é....

Compartilhar este post


Link para o post
Compartilhar em outros sites

Obrigado pelo retorno.



A bobina desses modulos é 5v sim, pelo menos o que tenho, é.

No caso do carregador usb veicular ser chaveado, nao precisaria me preocupar? 150mah dao conta?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Teoricamente num regulador chaveado se você tem 150mA disponível na entrada 12V => 1.8W. Ao levar isso pra saída 5V você vai ter 360mA. Meça a R da bobina do relé e verifique ser R de duas em paralelo não ultrapasse 0.360A ao aplicar 5V.

Na prática há outra teoria.

Editado por Isadora Ferraz
erros

Compartilhar este post


Link para o post
Compartilhar em outros sites

Esse step down custa uns 4,00 e resolve seu problema com a vantagem de economizar energia.

sensores-D_Q_NP_754791-MLB26500478024_12

Compartilhar este post


Link para o post
Compartilhar em outros sites
59 minutos atrás, Sérgio Lembo disse:

Esse step down custa uns 4,00 e resolve seu problema com a vantagem de economizar energia.

sensores-D_Q_NP_754791-MLB26500478024_12

Obrigado pela ajuda Sérgio.

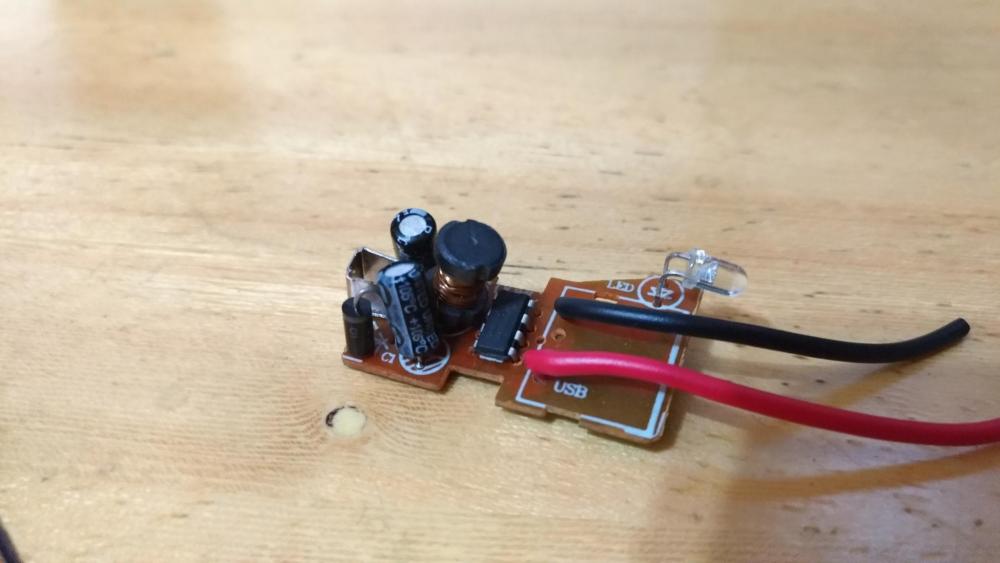

Como acabei pedindo os componentes antes da sua resposta, vou tentar com o carregador veicular mesmo. Se não funcionar parto pra essa opção.P_20180306_204438.thumb.jpg.97bf4485d9582c14534d75d4d837d429.jpg

Compartilhar este post


Link para o post
Compartilhar em outros sites

Gente, minha ideia nao rolou, alguma sugestao pra eu usar esse rele? soltando da placa talvez?


Editado por giltonc

Compartilhar este post


Link para o post
Compartilhar em outros sites
3 horas atrás, Jaime Francisco da Silva disse:

Poste mais fotos desse seu módulo relé. ..Esses módulos chineses tem acionamento com nível lógico alto e outros com nível lógico baixo...

Valeu a ajuda Jaime, resolvi o problema ligando o +5v direto na bobina do relé, assim ao ser alimentado já passa pro NF, que é o que eu queria. Muito obrigado!!
