(4 fans + dual watercooler) - Core i7 4790K a 90ºC sem aplicações abertas

[VANITAS]

Boa Noite/Tarde pessoal.

Antes de mais nada, agradeço a ajuda de todos

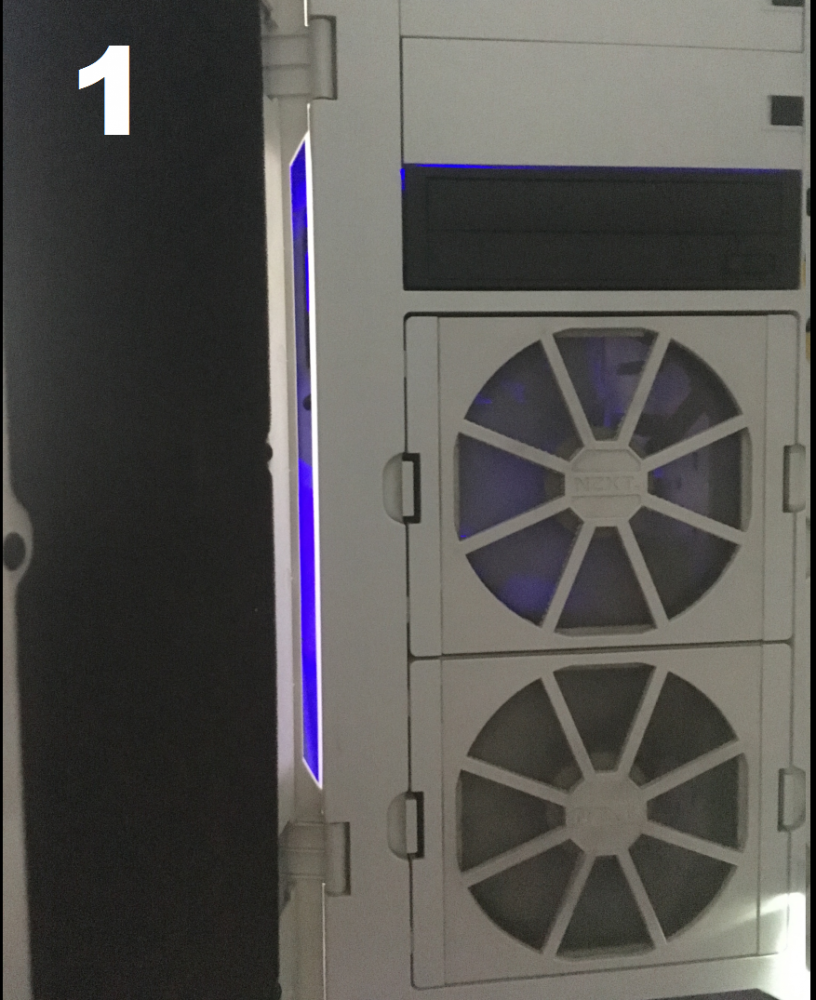

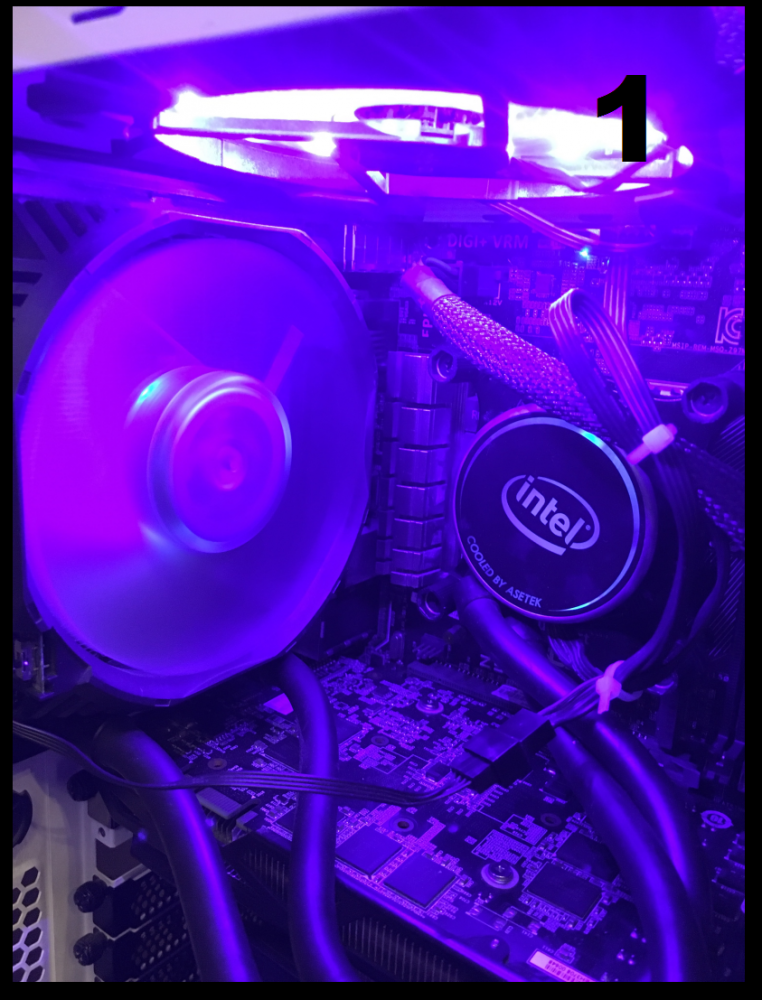

Minha antiga maquina (Fotos 1-2)

• NZXT H2
• Watercooler (Intel /CoolerMaster)
• 1 FAN 120mm + 2 fans do gabinete



Há um mês, ela começou a apresentar problemas com temperatura, chegando a bater 100 graus com qualquer aplicação "pesada", ou várias coisas abertas, primeiramente achei que o problema fosse limpeza, então dei um belo de um trato, troquei pasta térmica , e organizei alguns cabos, porém mesmo assim sem solução, ainda batendo 75~80Cº, comecei a achar que o problema era meu watercooler, sendo que o mesmo trabalhou incansáveis 5 anos com praticamente 80% desse tempo sempre ligado, como minha maquina já é relativamente antiga, resolvi trocar varias coisas de uma vez

Minha maquina atual

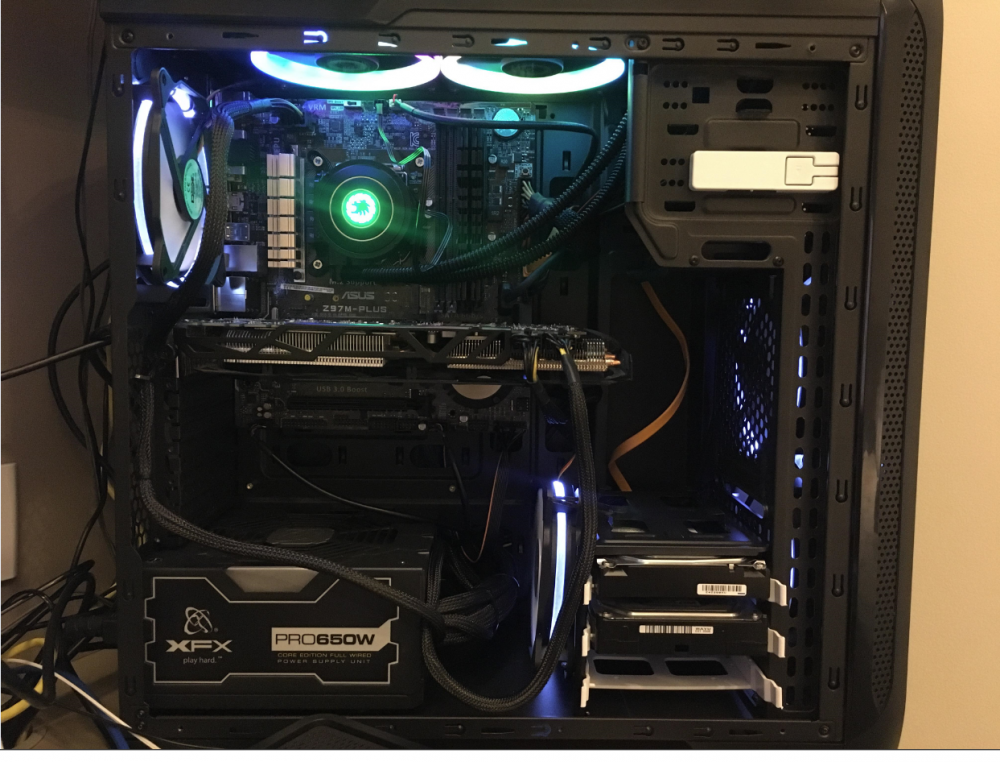

Foto 3: ( obs: acrilico lateral bate reflexo, apenas removi para tirar a foto, sempre mantive tanto a maquina antiga como esta fechada)



• BlueCase BG-24
• Watercooler GameMax Iceberg 240 (Dual-cooler)
•  Adicional de mais 4 fans 120mm (1100rpm~ cada)
• Troquei pasta térmica (usei uma Implastec Thermal Silver) - usei o método "Pea" - recomendado para Thermal Silver



E para minha surpresa, ficou Pior!

Agora batendo 90~94Cº, estranhamente a maquina não trava nem desliga! porém pelo HWiNFO64 acusa alta temperatura (foto 4), testei pelo AiSuite, e ele consta apenas 70 Cº, como sempre me foi recomendado os dados do HWiNFO64 preferi levar em consideração os dele.

Não sei dizer o que significa mas a Motherboard está com a temperatura há 35Cº, porém ela relata acima de 90Cº na (Temp 3 - 4 - 5), o que isso significa?



Estou de mãos atadas, já que mesmo trocando toda a parte de ventilação a temperatura ainda não desceu, só aumentou, é possível que mesmo o processador trabalhando "normalmente", ele esteja quebrado?



Já estou pensando que fazer Delid seja a ultima solução, o problema é que além da "periculosidade" que é fazer, estou com o pé atrás que nem isso funcione.

[KairanD]

@VANITAS Seja bem-vindo ao Clube do Hardware. Há uma lista de verificações que você deve fazer:



1) Testar em mais um programa de monitoramento e ver se as temperaturas batem;

2) Verificar se a bomba e o fan do water cooler estão girando corretamente;

3) Verificar se a bomba do water cooler está configurada para operar a 12V constantes (rotação máxima). De outra forma, será danificada;

4) Verificar se a tensão do processador não está muito alta;

5) Verificar se o bloco não está mal encaixado.

[VANITAS]

Obrigado Foxwalt, sempre acompanhei CDH, porém é a primeira vez que me cadastro



Muito bem, vamos lá:



1) Testar em mais um programa de monitoramento e ver se as temperaturas batem;



Infelizmente não batem.

pelo AI Suite3 ( Bate 70~75C~º GPU / 35 CPU)

O programa é relativamente simples, só mostra temperatura base

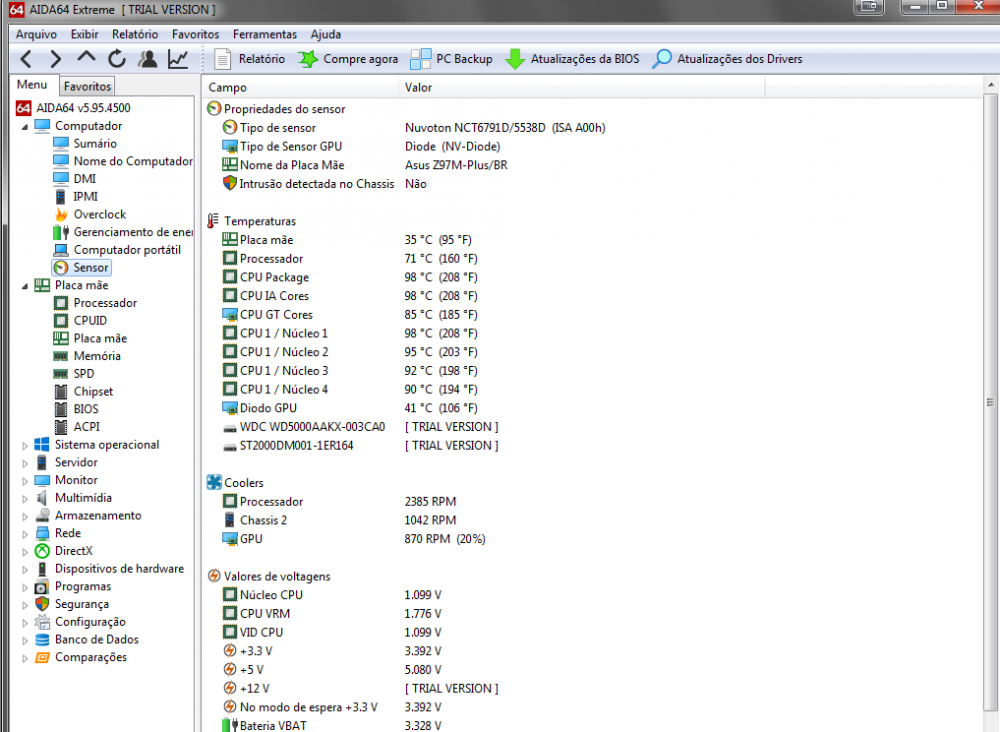

pelo Aida64 ( Bate 70~75Cº GPU / 35 CPU )

Porém núcleos(?) Batendo 90~Cº

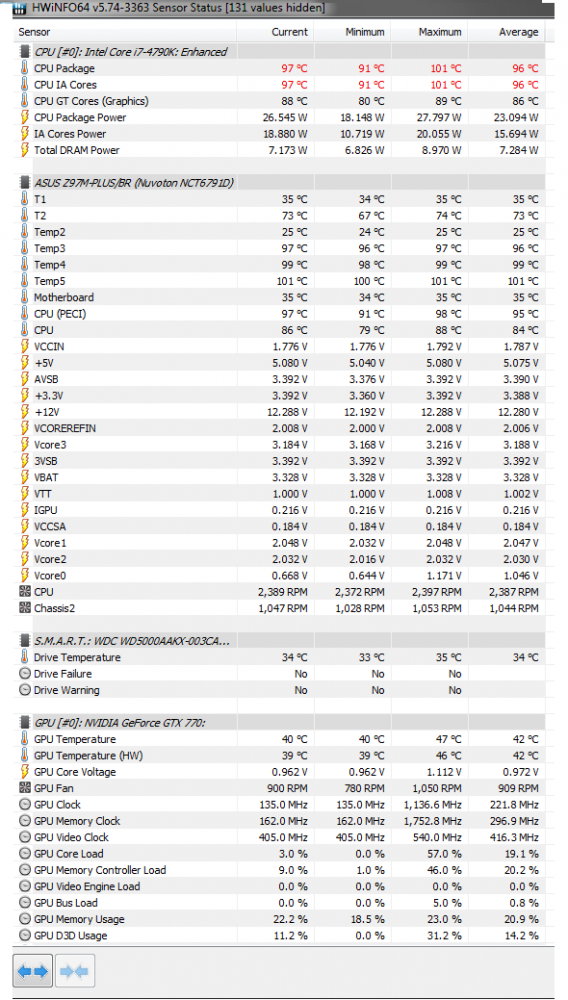

Pelo HWiNFO64 (Batendo 93~Cº)

Tanto Package quanto cores batendo relativamente a mesma coisa





2) Verificar se a bomba e o fan do water cooler estão girando corretamente;



Todos os Coolers estão girando corretamente, o watercooler é novo, tem menos de 74 horas de uso.



3) Verificar se a bomba do water cooler está configurada para operar a 12V constantes (rotação máxima). De outra forma, será danificada;



Está na rotação máxima, segundo o AiSuite



4) Verificar se a tensão do processador não está muito alta;

Verifiquei pela Bios, e aparentemente está tudo Ok, nunca alterei tensão e nunca fiz Overclock



5) Verificar se o bloco não está mal encaixado.

Eu reencaixei o Watercooler 4x nesse processos de identificar o problema, não acredito que seja isso

[moraesandre1975]

O mais provável que seja alguma coisa errada com o software , teste com o CPU-Z .

Para mim é o mais confiável

[VANITAS]

Infelizmente o CPUZ não tem sensor de temperaturas, aparentemente a tensão esta normal vai de 0.800~1.300~

[Contiusa]

@VANITAS pela foto, a bomba / bloco do water cooler está plugada no CPU_FAN (conector à esquerda) e os fans estão conectados no CHA-FAN2 (conector à direita). Não é isso?



Você precisa inverter a ordem. Coloque a bomba no CHA_FAN e os fans no CPU_FAN.



Depois você tem que ir no BIOS e entrar no no Q-Fan Control (barra superior do BIOS no ícone da hélice). Depois que entrar no Q-Fan Control, coloque o CPU Q-Fan Control em [PWM Control], que já deve estar assim, e o Chassis Fan 1/2 Q-Fan Control em [Disable] para a bomba rodar a 12V direto.



Depois você pode setar um aviso do BIOS caso a rotação da bomba no CHA-FAN fique muito baixa ou ela pare de funcionar (pelo manual, dá para setar).



Depois instale o HWmonitor (não pode ser o HWiNFO64) e tire um print do sistema em repouso aparecendo as temperaturas dos núcleos e a rotação dos fans. Depois tire outro print do HWmonitor com a CPU em carga. Pode rodar o teste de estresse do AIDA64 com apenas CPU marcado (não marque mais nada). Tire o print depois de 5 minutos apenas e desligue o teste.



Poste aqui para a gente dar uma olhada na rotação da bomba, dos fans e a temperatura dos núcleos. Mas já vou avisando que essa implastec silver é muito ruim.

[VANITAS]

1 hora atrás, Contiusa disse:

@VANITASVocê precisa inverter a ordem. Coloque a bomba no CHA_FAN e os fans no CPU_FAN.



Não tinha notado que havia trocado de posição. Feito! Já estão corretos agora.



1 hora atrás, Contiusa disse:

Depois você tem que ir no BIOS e entrar no no Q-Fan Control (barra superior do BIOS no ícone da hélice). Depois que entrar no Q-Fan Control, coloque o CPU Q-Fan Control em [PWM Control], que já deve estar assim, e o Chassis Fan 1/2 Q-Fan Control em [Disable] para a bomba rodar a 12V direto.

Feito, segue imagem.





1 hora atrás, Contiusa disse:

Depois você pode setar um aviso do BIOS caso a rotação da bomba no CHA-FAN fique muito baixa ou ela pare de funcionar (pelo manual, dá para setar).



Coloquei disable na foto, porém já setei novamente para avisar caso vá para 200rpm~



1 hora atrás, Contiusa disse:

Depois instale o HWmonitor (não pode ser o HWiNFO64) e tire um print do sistema em repouso aparecendo as temperaturas dos núcleos e a rotação dos fans. Depois tire outro print do HWmonitor com a CPU em carga. Pode rodar o teste de estresse do AIDA64 com apenas CPU marcado (não marque mais nada). Tire o print depois de 5 minutos apenas e desligue o teste.





Irei fazer o teste agora, quando terminar irei editar, no momento em que instalei o HWmonitor a temperatura ainda esta a mesma, segue imagem.





[Contiusa]

@VANITAS então não faz o teste não porque está perigoso. 84ºC de média em repouso é muuuuuuita coisa. Batendo 100ºC com a CPU a 40%.



A boa notícia é que a bomba do water cooler está funcionando normalmente, ali nos 2400rpm. Não conheço o padrão dessa bomba, mas está no mesmo nível do Corsair H60.



Mas os fans não poderiam estar a 1000rpm se a CPU está perto do ponto de throttling. Pela especificação, são fans de 1800rpm. Tem certeza que o CPU_FAN está setado para PWM Control? Se estiver, coloque o CPU Q-fan em [disable] também e veja se eles vão subir para 1700-1800rpm.



Mas mesmo se os fans estiverem com defeito e não estiverem passando de 1000rpm, não poderia ficar assim.



Pode ser algumas coisas:



1 - essa pasta implastec silver é péssima. Se estiver mal aplicada, pode estar isolando o contato.

2 - o radiador / mangueiras / bloco do water cooler pode estar entupido. Já viu se tem aquela trepidação de fluido nas mangueiras? Se o radiador está morno ou quente? Se uma mangueira está fria e a outra morna, ou se as duas estão quentes? Dá uma conferida, porque pelo toque às vezes dá para sentir.



Ou a placa-mãe pode estar com o VRM estourado e sobrecarregando a CPU. Tem algum capacitor estufado? Chamuscado?

Ou pode ser bug de sensor e essas leituras estão erradas. Atualizou para o BIOS mais recente (sem ser o beta)?



Você também pode instalar um air cooler qualquer para ver se melhora. Porque aí será problema do water cooler / montagem.



Mas compre uma pasta térmica decente, tipo uma DeepCool Z5. Evite lojas de técnicos e Arctic Silver 5 (muito falsificadas e ultrapassadas). Se quiser investir em uma pasta melhor, tem a MasterGel Nano ou MX4 de embalagem azul marinho, mas a Z5 é uma pasta decente.

adicionado 3 minutos depois



Edit: ah, quando a CPU ficou a 40-50% (como indica o HWmonitor no uso da CPU) de uso você estava fazendo alguma coisa? Porque já é uma carga alta para um i7.

[VANITAS]

Pior que já fiz os testes ..  heh

Ficou um pouco grande, então upei no img.ur



https://imgur.com/a/XhMoC

[Contiusa]

@VANITAS é, parou nos 100ºC porque a CPU está fazendo throttling no teste. Ou seja, está mesmo batendo nos 100ºC.



Vê aí o que eu falei dos fans. Eles precisam estar a 1800rpm, não 1000rpm. Se estiver no PWM Control, coloque em [disable] e veja se eles vão para 1800rpm.



E cheque as outras coisas que eu falei. Você tem algum amigo que tenha uma pasta térmica de qualidade?

[VANITAS]

43 minutos atrás, Contiusa disse:

Mas os fans não poderiam estar a 1000rpm se a CPU está perto do ponto de throttling. Pela especificação, são fans de 1800rpm. Tem certeza que o CPU_FAN está setado para PWM Control? Se estiver, coloque o CPU Q-fan em [disable] também e veja se eles vão subir para 1700-1800rpm.







Esses fans chegam no max há 1100rpm segundo o fabricante, são o  Dex DX-12F,

e na verdade apenas um fan está ligado na CPU, os outros fans estão ligados em um adaptador Molex Multifan diretamente na Fonte, minha motherboard só tem pinos para 3 fans.



43 minutos atrás, Contiusa disse:

Pode ser algumas coisas:



1 - essa pasta implastec silver é péssima. Se estiver mal aplicada, pode estar isolando o contato.

2 - o radiador / mangueiras / bloco do water cooler pode estar entupido. Já viu se tem aquela trepidação de fluido nas mangueiras? Se o radiador está morno ou quente? Se uma mangueira está fria e a outra morna, ou se as duas estão quentes? Dá uma conferida, porque pelo toque às vezes dá para sentir.



Ou a placa-mãe pode estar com o VRM estourado e sobrecarregando a CPU. Tem algum capacitor estufado? Chamuscado?



Ou pode ser bug de sensor e essas leituras estão erradas. Atualizou para o BIOS mais recente (sem ser o beta)?





1. Eu vi alguns reviews dessa implastec e aparentemente dava pra quebrar um galho, pelo menos parece melhor que essas padrões de 5$. Estou esperando chegar uma Thermal Grizzly Hydronaut do Mercado Livre
2. Foi uma das primeiras coisas que verifiquei, por ser novo (tem menos de 1 semana que comprei) ainda fazem até barulho da agua passando, então acho que não seja isso, ambas as mangueiras estão frias.

Os capacitores da Z97M são bem pequenos, fica difícil saber se estão estufados, mas aparentemente olhando um por um estão normais

43 minutos atrás, Contiusa disse:

Ou pode ser bug de sensor e essas leituras estão erradas. Atualizou para o BIOS mais recente (sem ser o beta)?





Atualizei ontem para a ultima versão da BIOS



43 minutos atrás, Contiusa disse:

ah, quando a CPU ficou a 40-50% (como indica o HWmonitor no uso da CPU) de uso você estava fazendo alguma coisa? Porque já é uma carga alta para um i7.



acredito que foi um unico momento em que joguei no Paint para colar o print, da segunda aba do HW, fechei até o navegador para fazer o teste.

[Contiusa]

12 minutos atrás, VANITAS disse:

Esses fans chegam no max há 1100rpm segundo o fabricante, são o  Dex DX-12F,



Não está usando os fans que vieram com o water cooler? Porque o Iceberg tem fans de 1800rpm.



Fan de 1100rpm são muito fracos e devem ter uma pressão estática muito baixa para radiador. Se for o fan que veio no radiador, não é o Iceberg 240. Eu conheço esses fans de 1100rpm, mas não estou lembrando o modelo do water cooler.



De qualquer forma, 1100rpm não é nada para radiador. Se for o water cooler que eu estou imaginando, ele pode ser de baixa qualidade / aliado aos fans que são fraquíssimos.



Essa Hydronaut é boa, mas está cara no ML.

[VANITAS]

Então, O Iceberg chega no max há 1800+10%, em stress estava chegando há 2300rpm, isso é considerado baixo? Sempre me

foi dito que o que vale é a "preção" do WC, me corrijam se estiver errado. Mas mesmo nessa rotação, não acho que deveria estar batendo 90 graus :/

[Contiusa]



13 horas atrás, VANITAS disse:

Esses fans chegam no max há 1100rpm segundo o fabricante, são o  Dex DX-12F,



Você escreveu outra coisa, não 1800rpm. E você disse que um dos fans do water cooler está plugado no CPU-FAN. E lá no HWmonitor está indicando 1100rpm com a CPU a 100ºC.



Algo não bate.

[VANITAS]

Acredito que o CPU_FAN consta uma das 4 fans que esta plugada, as outras 3 estão ligadas diretamente na fonte, e o Chassi#2 seja a bomba do Watercooler, não sei se esta correto, mas fiz a troca dos cabos como você me auxiliou. Segue foto

https://imgur.com/a/xKul5

[Contiusa]

@VANITAS aquele cabo grosso que está a esquerda do conector da bomba é o quê? O water cooler não veio com splitter para plugar os dois fans no mesmo conector?

[VANITAS]

1 hora atrás, Contiusa disse:

@VANITAS aquele cabo grosso que está a esquerda do conector da bomba é o quê? O water cooler não veio com splitter para plugar os dois fans no mesmo conector?

São um dos 6 fans, todos os outros estão ligados em um adaptador Molex Multifan 4x4



Ele não coube todos os fans, e não possui controlador, acho que é por isso que não reconhece na HWMonitor, pretendo trocar esse molex por um desse que vem com controlador.

,





[Contiusa]

@VANITAS eu vi um unboxing fo Iceberg 240 e ele vem com splitter (parecido com o da foto).



https://informatica.mercadolivre.com.br/cabo-akasa-pwm-fan-splitter



Você precisa plugar os dois fans do water cooler nesse splitter (nos dois conectores da ponta) e plugar o splitter no CPU_FAN (conector à esquerda da foto). Aí tire um print do HWmonitor mostrando os fans com o micro em repouso.



Sem fazer isso, não adianta mais ajudar. Ou, como eu disse, o seu water cooler não é o Iceberg 240 e você precisa ver qual modelo é.



Fico no aguardo.





[VANITAS]

Boa tarde @Contiusa.



Desculpe a demora, eu achei que tinha perdido esse splitter, porém dei uma revirada e consegui achar, agora acredito que o watercooler esteja 100% correto  (desculpe minha leiguice )



segue foto do HWmonitor registrando tando os dois fans do Watercooler e a bomba, porém a temperatura ainda continua a mesma



https://imgur.com/a/RWjE0

[Contiusa]

@VANITAS agora está certo, só que as temperaturas continuam muito altas.



Você precisa trocar a pasta térmica, que é muito ruim, e fazer os outros testes que eu mencionei. O vcore também está alto. Você precisa ver uns vídeos para aprender a setar o vcore manualmente. Acredito que 1.15V ou 1.20V seja mais do que suficiente, não os 1.30V que você disse estar chegando em carga.



E você pode pedir para alguém montar o water cooler, pois é muito provável que ele esteja mal instalado e sem contato com a CPU. Seu processador deve estar fazendo throttling direto para não queimar.

[VANITAS]

O watercooler é de fácil montagem, não é possível que esteja mal encaixado, como havia dito, reinstalei ele umas outras 4x para tentar descobrir a causa, então acho meio improvável que seja essa a causa.



Existe algum risco em trabalhar com o processador fazendo throttling direto?

[Contiusa]

@VANITAS sim, tem risco. Ele provavelmente já está deteriorando só por estar acima de 90ºC. O throttling só acontece para ele não fritar no ato, mas em geral não é aconselhado deixar passar de 80ºC.



Você analisou a placa-mãe para saber se ela está superaquecida? O HWmonitor indica alguns TMPINs superaquecidos, mas é difícil saber o que é o quê. O VRM pode estar com problema. Você tem que passar a mão por cima para ver se tem alguma coisa superaquecendo. Pode colocar o dedo no dissipador do VRM (aquele telhado dourado), naquela parte redonda com o logo da Asus. Mas toque de leve, pois pode estar quente. Só não toque nos mosfets e capacitores.



As voltagens da fonte estão corretas, então pode ser bug também.



Está usando estabilizador? Porque eles estouram a fonte e os componentes do micro.



O ideal é você arrumar um air cooler para comparar com o water cooler. Se melhorar, é problema do water cooler.

[VANITAS]

Boa noite gente.

Voltando depois de algum tempo depois de alguns testes com Delid.



https://imgur.com/a/74W6l





Ainda não descobri o problema, porém foi uma solução temporária .



Fiz uma breve limpeza e depois apliquei uma Thermal Grizzly Conductonaut (metal liquido), e pra minha surpresa antes em idle ficava 90Cº agora caiu para 60~65Cº porém apenas em idle, quando abro alguma aplicação, ele sobe para 70~85Cº



Em 22/03/2018 às 21:54, Contiusa disse:

O ideal é você arrumar um air cooler para comparar com o water cooler. Se melhorar, é problema do water cooler.



Tudo me leva a crer que seja realmente isso, ou esse watercooler não é de boa qualidade ou não é compatível com minha

Asus Z97M.



Irei procurar um outro watercooler e comparar semana que vem, se não for isso só me resta trocar o processador







[HCorpus]

Olá vanitas,

Tô com o mesmo problema seu. Tava com o h80i v2 e não resolveu. Mudei pra o verkho 4 e tb não mudou muita coisa.

você conseguiu resolver?

Tô pensando em fazer delid tb...

Me ajude por favor. Não sei mais o que fazer.

[AtlonXP]

Tambem tenho um 4790k, o que eu fiz aqui foi usar um bom air cooler, e desativar o turbo boost. Melhorou muito as temperaturas.
