Como ligar motor monofásico de 3 fios

[Gu1426]

São três fios pretos (pra ajudar), sei que dois deles vão ligados juntos, mas não sei quais, e como achar o comum. Foto nesse caso não ajuda muito, as letras são pequenas e meu celular é horrível.

adicionado 41 minutos depois

Informações adicionais: motor fabricado pela antiga Kohlbach, 1/2CV, 1730RPM, as bobinas aparentam estar em bom estado, o motor estava guardado (nem me perguntem quanto tempo...) em um galpão.

[.if]

Como sabes que vão ligados juntos? Pouquíssima informação. Só mesmo chuck noris pra te ajudar nisso. O mínimo que podias ter feito era medir resistências entre eles.

Ok .. talvez nós daqui deste lado não consigamos identificar o que tem na foto mas penso que você daí deve conseguir. Faça um desenho a mão do que consegues ver.



[Gu1426]

3 fios: entre dois fios foram medidos 3.5R, o outro fio não apresentou continuidade com nenhum dos outros, esse mesmo fio não entra nas bobinas, ele sobe até próximo da tampinha do capacitor. Eu sei que vão ligados juntos pois vi outro motor semelhante que era assim.

adicionado 0 minutos depois

Mas não posso afirmar nada @Isadora Ferraz

[.if]

Athá...

Deve ir pro capacitor. Provavelmente controla a direção da rotação. Se numa fase, horária. Se noutra anti-horária. Algo como era um motor de máquina de lavar.

Com um pouco de disciplina você meio que consegue "sentir algo" no multímetro. P.ex. se inverter as pontas rapidinho, você vê o capacitor carregando ou descarregando na telinha do mult. Se ele fosse de ponteiro, ia ver um movimento vai e vem nele.



E eu afirmo menos ainda...

[Tito Fisher]

Ola

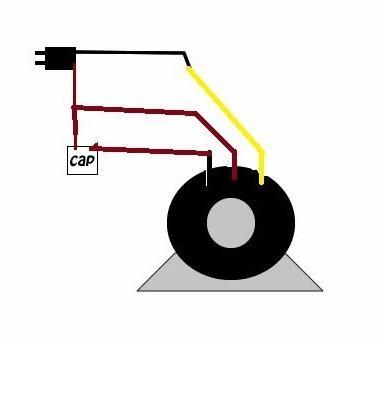

Achei essa imagem em algum lugar.



Eu pegaria uma lampada para ligar em série e testar as combinações possíveis no seu caso.



Também certificar-se de que o capacitor de partida esteja ali na casinha dele.





[Gu1426]

@Tito Fisher Acontece que saem 3 fios, e o capacitor já está ligado certinho ali dentro, e sim, o capacitor está ali. Quero saber o que ligar na rede. @Isadora Ferraz Deve ser isso.

[Sérgio Lembo]

Os 2 fios que apresentaram continuidade de 3,5R vão na rede. Quanto ao terceiro fio, dependendo da fase na qual irá ligar o motor rodará à direita ou à esquerda.

[Gu1426]

@Sérgio Lembo Valeu cara!

adicionado 36 minutos depois

Funcionou certinho, vou ver se acho outro capacitor, esse aqui está meio "zoado".

[Gu1426]

@Sérgio Lembo @Tito Fisher @Isadora Ferraz Esse motor serve para fazer um torno de madeira? (1/2CV - 1730RPM)

Lembrando que é um motor bem antigo e bem barulhento, mas é um motor "bruto".

[.if]

40 minutos atrás, Gu1426 disse:

motor serve para fazer um torno de madeira

Boa chance de sucesso pra peças pequenas claro. Certa feita torneei um pedaço de caibro com uma furadeira. Fiz um pilãozinho. E acredite se quiser... me fez lembrar uma das primeiras peripécias da infância: um motorzinho e uma pilha, torneei um... giz. Sério...

[Sérgio Lembo]

Espero que não pretenda tornear madeira nessa rotação. Vai ter que reduzir a rotação em pelo menos 6X. Redução por polia é a forma mais simples e barata de alcançar isso.
