Preciso saber qual é este componente! e se possivel encontrar algum equivalente!

Posts recomendados

Olá galera, muito boa tarde.

  Estou com uma placa-mãe de PC aqui, ela não dava nem sinal de vida, estudando a placa achei alguns componentes em curto, um mosfet e uma pecinha que não consegui indentificar, e tambem não consegui acha-la na internet. Não encontrei nenhuma das peças para compar em nenhuma loja de eletronica da minha cidade, nem mesmo na internet...

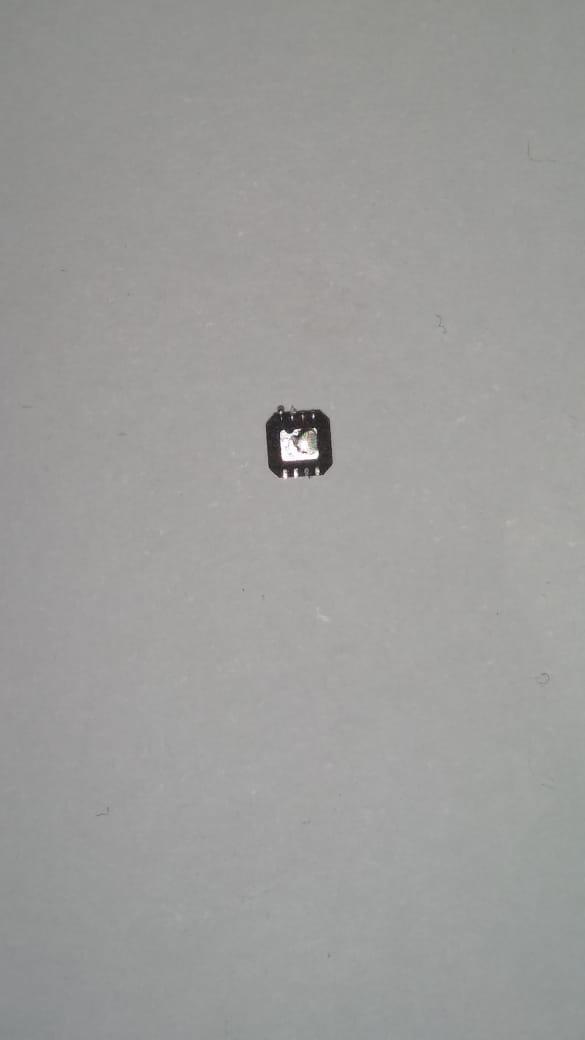

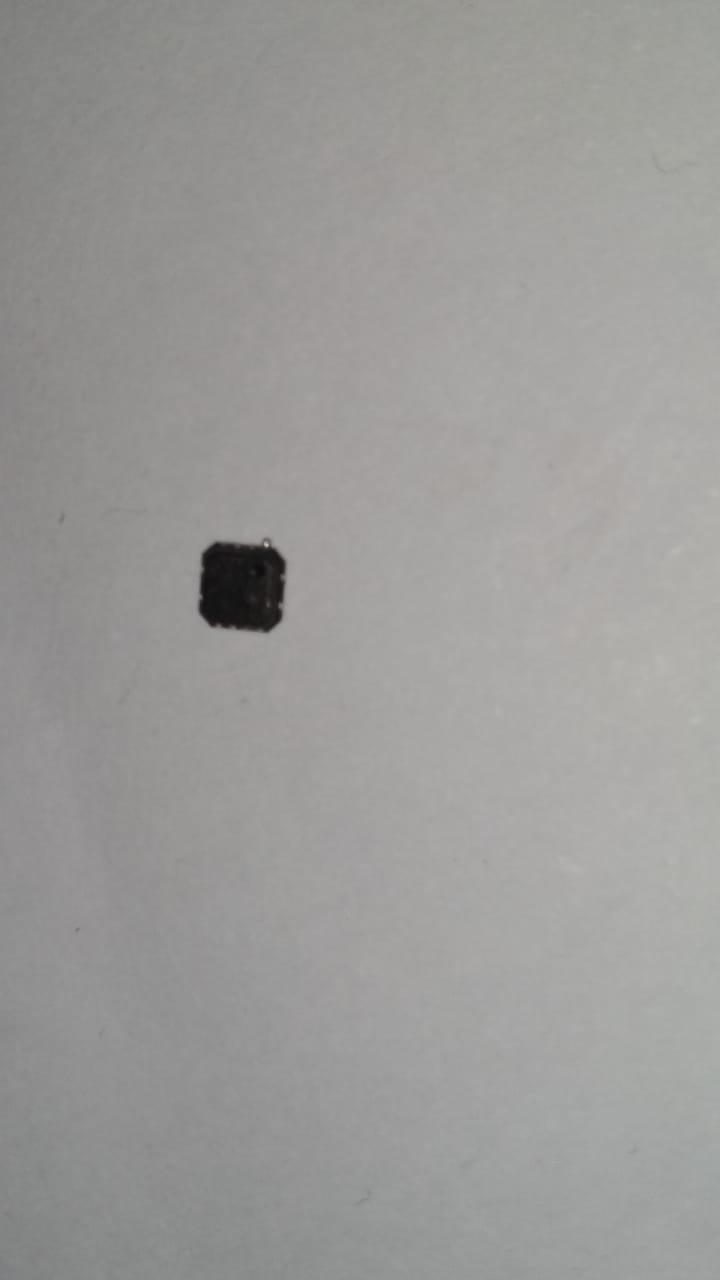

Vou upar uma foto do mosfet pra ver se alguem conhece algum mosfet equivalente que eu posso colocar no lugar dele.. vou mandar também 2 fotos dessa peça que eu não sei o nome, pra ver se alguem conhece pra me dizer(no inicio achei que ela tinha pinos mas olhando melhor, vi que ela tem mais 2 de cada lado)

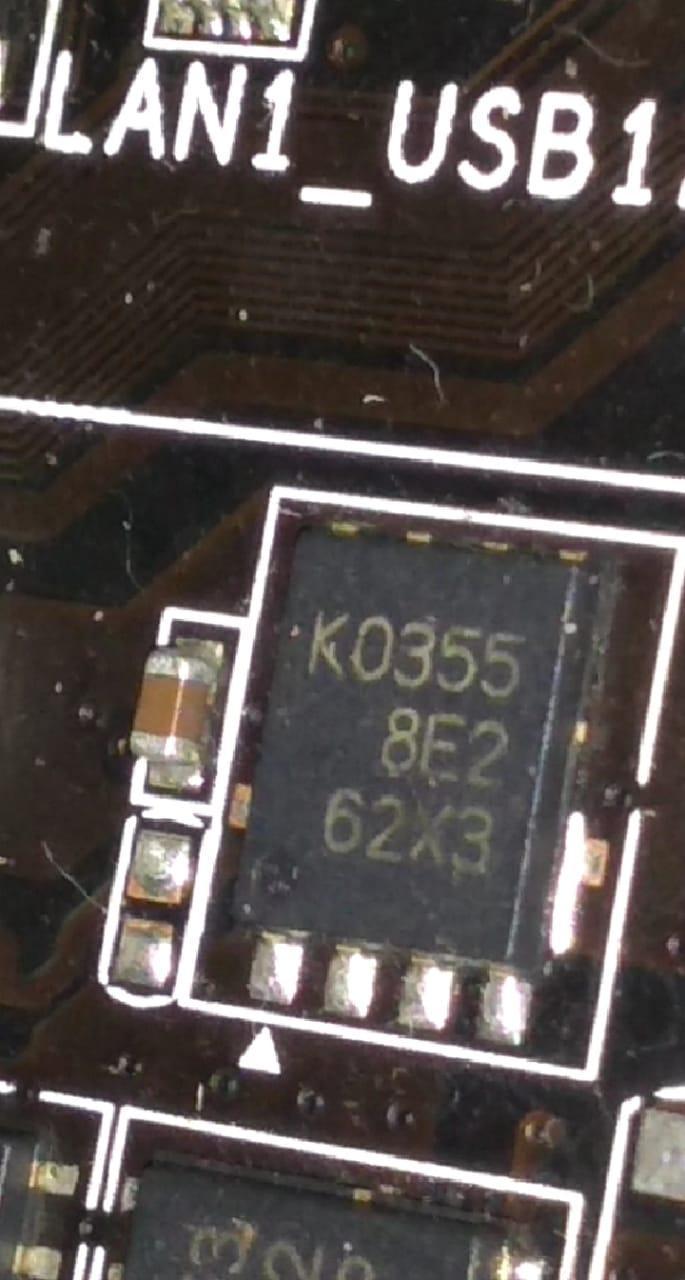

O mosfet é um K0355

A peça "Misteriosa" é uma L3f  #814

3.thumb.jpg.18c4096f551a4d8e5888fdc78689a76e.jpg2.thumb.jpg.eaa15ae09ce3dd9d845f9fbf49690b31.jpg1.thumb.jpg.780c9f9159ca84f05feb38b61e950b9e.jpg

Me deem uma luz por vafor kkkk

Compartilhar este post


Link para o post
Compartilhar em outros sites
16 horas atrás, RenatoLima25 disse:

Estou com uma placa-mãe de PC aqui, ela não dava nem sinal de vida, estudando a placa achei alguns componentes em curto, um mosfet e uma pecinha que não consegui indentificar...



Se você não pode identificar a peça, como sabe que esta com defeito? Então se eu medir um indutor e fechar "curto" ele esta com defeito?



Você vai encontrar peças de reposição com mais facilidade nas sucatas do que nos comércios de eletrônicos. "Ainda me pergunto se vale a pena ficar consertando placa-mãe, parece algo desnecessário".



Quanto você tem poucas informações precisa de habilidade para deduzir, analisar e chegar a uma conclusão por si mesmo. Tente conhecer o circuito e o que ele faz que será mais fácil.



Dica: Não empregue o termo "galera" nas suas postagens.

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Como ia abrir um tópico exatamente com esse título, espero poder aproveitar esse.

Alguém, por favor, saberia me dizer que componente é esse? Está em um aparelho Siemens, um telefone antigo.

Desde já, obrigado, pessoal.


Compartilhar este post


Link para o post
Compartilhar em outros sites

Uma bobina ou trafo ou ambos. Tire foto mais abrangente...

Compartilhar este post


Link para o post
Compartilhar em outros sites

Obrigado, Isadora.

É o componente destacado no diagrama a seguir.

Mais tarde postarei mais fotos, infelizmente não posso desmontá-lo.


  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Bacana... Não traduzi o alemão mas tentemos traduzir (ou chutar) a parte técnica. Pela posição no circuito é um trafo casador de impedância. Parece que tem até uma opção pra controle de volume ou viva voz controlado pela chave LT. Infelizmente e obviamente não deves achar outro componente pra comprar. Faça as medições com multímetro entre cada "coisinha" grossa preta dentro do verde e publique os valores. Se aberto, você não tem muita alternativa a não ser desenrolar os fios e ir contando as voltas e reenrolar outro.

O W este sim parece uma bobina eletromagnética - vulgo solenóide - pra fazer o triiimmmm.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@fsyisa o J é uma híbrida ou transformador híbrido, que faz a conversão de 2 para 4 fios desacoplando a fonia de transmissão (TX) da recepção (RX). Todos os telefones mais antigos a 2 fios tem esse componente, talvez um do mesmo fabricante sirva ou teria que rebobinar como a Isadora Ferraz sugeriu, tarefa complicada por ser fio muito fino e ser um componente de precisão.

https://www.academia.edu/26350282/transformador_hibrido_1_.docx

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Meu chute acertou o s do @Ricardov kk. Boa Ric.! Living&learning...

  • Haha 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Entendi. Creio saber onde encontrar outros do mesmo fabricante.

Muitíssimo grato a vocês pelas explicações. 👍

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 18/05/2019 às 09:39, [Daniel] disse:

Se você não pode identificar a peça, como sabe que esta com defeito? Então se eu medir um indutor e fechar "curto" ele esta com defeito?

sei que ela está queimada porque a peça super-aqueceu e quase pegou fogo, amigo

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 21/05/2019 às 19:05, RenatoLima25 disse:

porque a peça super-aqueceu e quase pegou fogo

Já vi aparelhos onde uma peça aquece, mas o responsável é outro... daí não adianta colocar outra nova pois queimará novamente...

Compartilhar este post


Link para o post
Compartilhar em outros sites
8 horas atrás, BloodCeltics Lopes disse:

Já vi aparelhos onde uma peça aquece, mas o responsável é outro... daí não adianta colocar outra nova pois queimará novamente...

sim amigo, pode ser outro componente que está queimando ele, mas de qualquer forma vou terque trocá-lo...

o que eu realmente preciso é saber o que é esse bendito componente!!!

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 25/05/2019 às 00:15, RenatoLima25 disse:

mas de qualquer forma vou ter que trocá-lo...

exatamente isso compreendo, realmente mesmo que o responsável seja outro ainda terá que trocar este também.

Compartilhar este post


Link para o post
Compartilhar em outros sites

ninguem sabe me dizer o que ele é?



Compartilhar este post


Link para o post
Compartilhar em outros sites
19 minutos atrás, RenatoLima25 disse:

ninguem sabe me dizer o que ele é?



Cara... dei uma boa vasculhada na internet... verifiquei algumas placas asus aqui... mas não encontrei nada parecido... tem o modelo da placa... ou alguma inscrição que vem do lado do componente, no silk da placa?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Aquele da última foto parece ter 3 terminais em contato em baixo e os 4 de cima também. Sobra o pino 4. Minha intuição é que é é um power mosfet cujo dreno são os 8,7,6,5 de cima, os 1,2,3 são o source e o 4, o gate


Compartilhar este post


Link para o post
Compartilhar em outros sites

@BloodCeltics Lopes a placa-mãe é uma Asus P5Q rev 1.03g



adicionado 3 minutos depois

o estranho é que pela referencia não consefui encontrar nada na internet, nada mesmo, nem uma foto...

adicionado 9 minutos depois
55 minutos atrás, Isadora Ferraz disse:

Aquele da última foto parece ter 3 terminais em contato em baixo e os 4 de cima também. Sobra o pino 4. Minha intuição é que é é um power mosfet cujo dreno são os 8,7,6,5 de cima, os 1,2,3 são o source e o 4, o gate

@Isadora Ferraz você esta falando da peça que esta fora da placa??

Compartilhar este post


Link para o post
Compartilhar em outros sites

Perdão amigo. Falei do que está na placa e nem vi que você já sabia que era um mosfet. Quanto ao da 1ª foto que está fora, tire fotos de onde ele estava de modo que dê pra ver onde vão os terminais. Quiçá apareçam novos insights...

Compartilhar este post


Link para o post
Compartilhar em outros sites
