Display fonte minipa MPL-1303

[silvachris97]

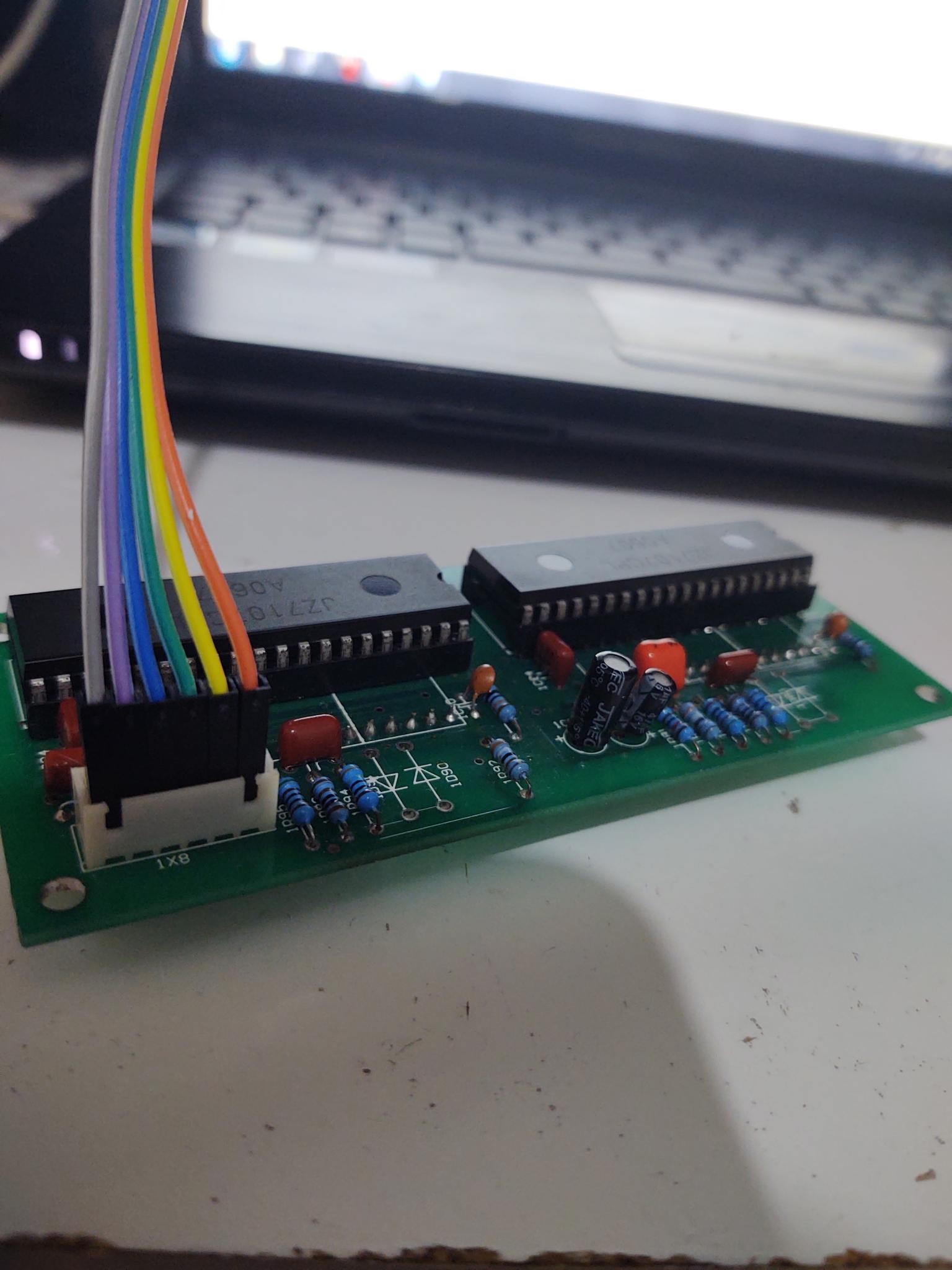

Olá amigos, tenho uma fonte minipa mpl-1303 velha aqui em casa e gostaria de aproveitar o voltímetro e amperímetro dela para usar em uma que estou fazendo. Percebi que os CI's responsáveis por isso são dois ICL7660, pesquisando na internet tentei descobrir como esse ci funciona mas não consegui fazer ele funcionar, estou com dificuldade para achar a ligação que devo fazer no conector branco que tem na placa. Alguém pode me ajudar?



adicionado 7 minutos depois

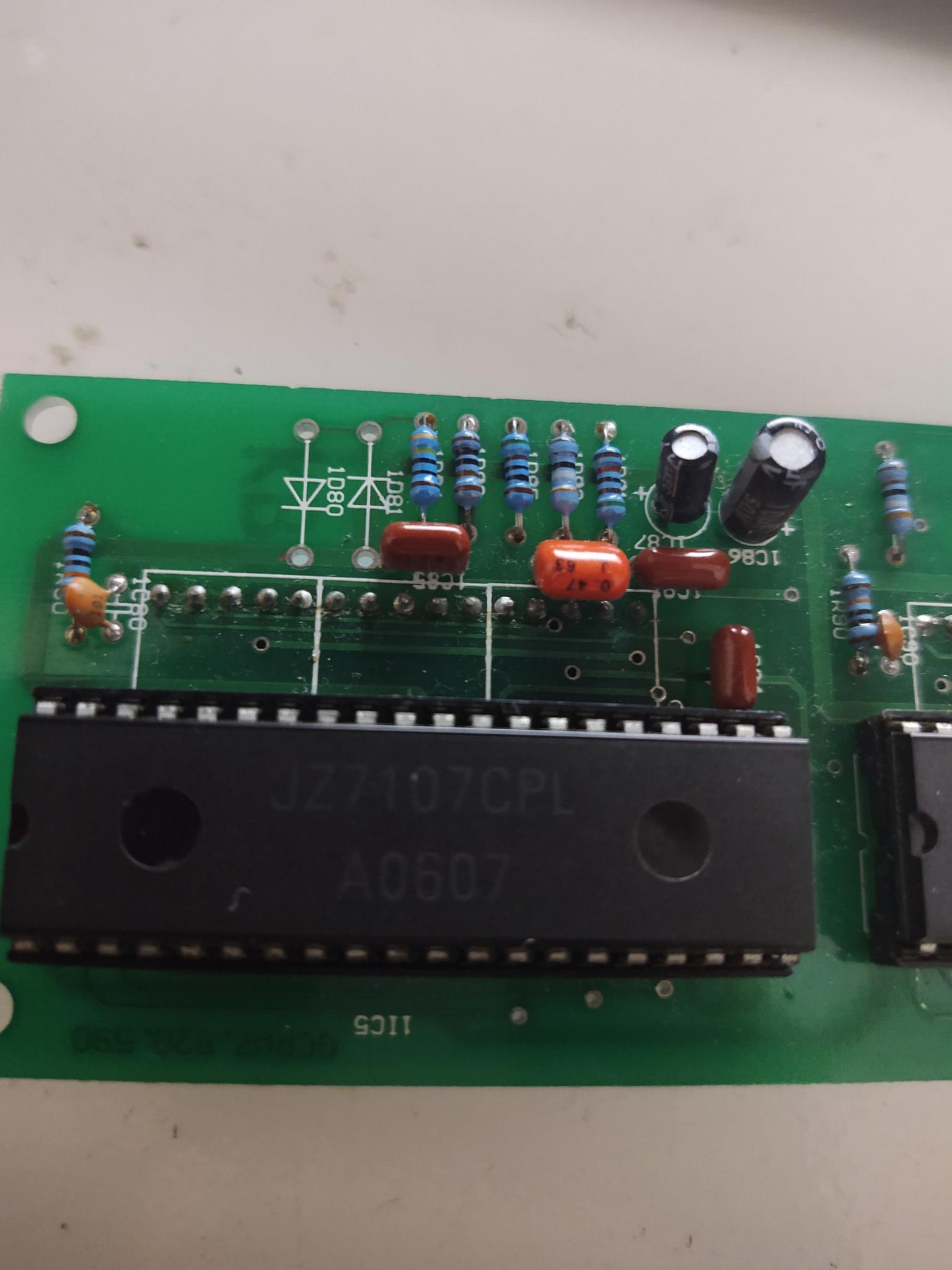

Corrigindo... O CI correto é o ICL7107

[Renato.88]

  Em 01/06/2020 às 02:06, silvachris97 disse:

é o ICL7107

Expandir

Esse ci precisa de fonte simétrica pra funcionar, com +5V e -5V estabilizados.

O +5V entra no pino 1 do CI

O terra vai no pino 21

E o - 5V no pino 26



Os pinos que sobrarem são das entradas de tensão

O negativo da tensão a ser medida vai ao pino 30.

O positivo ao pino 31, porém este sempre tem um resistor em série.



Use um multímetro na escala do apito ou de 200R pra descobrir quem é quem.

[.if]

  Em 01/06/2020 às 02:06, silvachris97 disse:

descobrir como esse ci funciona mas não consegui fazer ele funcionar

Expandir

Como assim?

Como??

Assim...:?

?



[cardela]

@silvachris97 conseguiu fazer funcionar?tambem tenho o mesmo problema aqui, queria usar esse  voltimetro e esse amperimetro para fazer uma fonte de tensão ajustavel

  Em 14/12/2020 às 00:53, cardela disse:

@silvachris97 conseguiu fazer funcionar?tambem tenho o mesmo problema aqui, queria usar esse  voltimetro e esse amperimetro para fazer uma fonte de tensão ajustavel

Expandir

o soquete de entrada tem seis fios, você ja identificou o que é cada um deles?

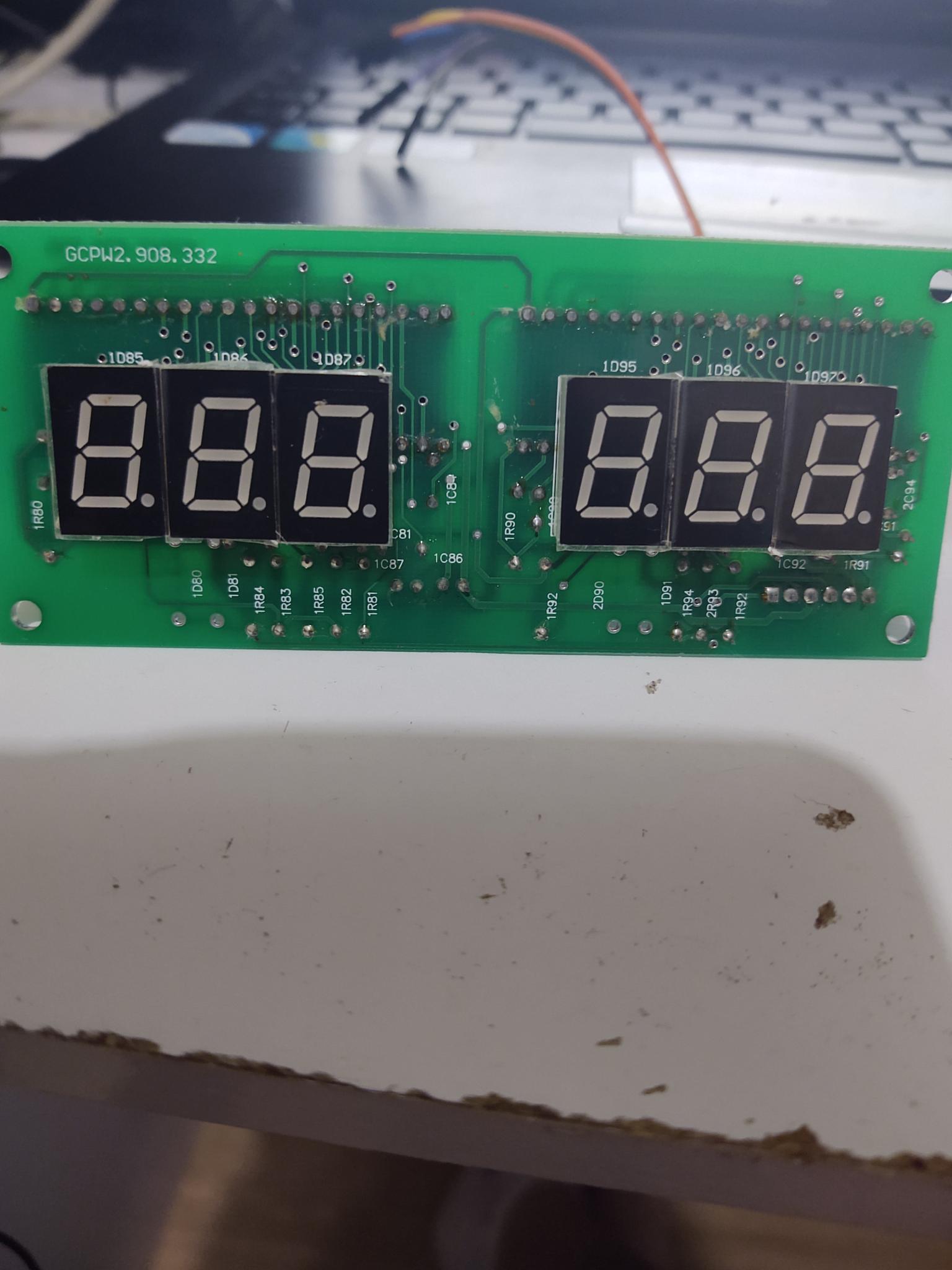

@Renato.88 como você pode ver nas fotos do Silva, o soquete de entrada tem seis fios coloridos, como sera que eles seriam identificados pra usarmos esse voltimetro e o amperimetro?O voltimetro e o amperimetro sao de 03 displays, e nao de 04 como no esquema sugerido.Desculpe tentas perguntas

[Renato.88]

  Em 14/12/2020 às 00:53, cardela disse:

O voltimetro e o amperimetro sao de 03 displays, e nao de 04 como no esquema sugerido.

Expandir

Dá no mesmo, só não colocaram o display a mais porque ele serve pra medir acima de 100V e fonte de bancada não fornece tensão nesse valor.



Com um multímetro é só seguir o esquema, só toma cuidado que esses cis são chatos, qualquer coisinha errada e pode jogar no lixo.



[cardela]

  Em 14/12/2020 às 00:53, cardela disse:

@silvachris97 conseguiu fazer funcionar?tambem tenho o mesmo problema aqui, queria usar esse  voltimetro e esse amperimetro para fazer uma fonte de tensão ajustavel

o soquete de entrada tem seis fios, você ja identificou o que é cada um deles?

@Renato.88 como você pode ver nas fotos do Silva, o soquete de entrada tem seis fios coloridos, como sera que eles seriam identificados pra usarmos esse voltimetro e o amperimetro?O voltimetro e o amperimetro sao de 03 displays, e nao de 04 como no esquema sugerido.Desculpe tentas perguntas

Expandir

Renato, desculpe mas ainda não entendi.Sao 6 fios coloridos entrando no soquete, como consigo identificar com o voltímetro o que significa cada um deles?

[Renato.88]

  Em 14/12/2020 às 02:16, cardela disse:

Renato, desculpe mas ainda não entendi.Sao 6 fios coloridos entrando no soquete, como consigo identificar com o voltímetro o que significa cada um deles?

Expandir

Segue o esquema e as anotações que eu fiz acima.

Use o teste de continuidade do multímetro.

[cardela]

@Renato.88 desculpe, mas não sei o que fazer.Sao 6 fios que chegam ao soquete da foto , como consigo identificar o que faz cada um dos 6 fios? consigo usar esses dois indicadores de tensão e corrente pra fazer uma fonte de bancada?

  Em 14/12/2020 às 03:59, cardela disse:

@Renato.88 desculpe, mas não sei o que fazer.Sao 6 fios que chegam ao soquete da foto , como consigo identificar o que faz cada um dos 6 fios? consigo usar esses dois indicadores de tensão e corrente pra fazer uma fonte de bancada?

Expandir



[Renato.88]

  Em 14/12/2020 às 03:59, cardela disse:

Sao 6 fios que chegam ao soquete da foto , como consigo identificar o que faz cada um dos 6 fios?

Expandir

Com o multímetro você acha em qual pino do CI vai dar, ali em cima está escrito a função de cada um.

  Em 14/12/2020 às 03:59, cardela disse:

consigo usar esses dois indicadores de tensão e corrente pra fazer uma fonte de bancada?

Expandir

Consegue.

[cardela]

@Renato.88 boa tarde, no soquete de 6 pinos, identifiquei 5 deles, porém o primeiro pino, onde chega o fio amarelo, nao consegui identificar.

2pino corresponde ao negativo da tensão (terminal 30 do CI:fio laranja)

3pino corresponde ao terra(terminal 21 do CI:fio vermelho)

4pino corresponde ao positivo da tensão(terminal 31 do CI:fio marrom)

5pino corresponde ao +5V(terminal 1 do CI:fio preto)

6pino corresponde ao -5V(terminal 26 do CI:fio branco)



No esquema acima sao 5 pontos de conexao, certo?

você consegue me ajudar a identificar o fio amarelo/1pino ?

[Renato.88]

  Em 16/12/2020 às 18:09, cardela disse:

2pino corresponde ao negativo da tensão (terminal 30 do CI:fio laranja)

4pino corresponde ao positivo da tensão(terminal 31 do CI:fio marrom)

Expandir

Lembrando que esses são os fios que vão para a saída da fonte, é a tensão a ser medida.

  Em 16/12/2020 às 18:09, cardela disse:

você consegue me ajudar a identificar o fio amarelo/1pino ?

Expandir

Se sua placa tem dois cis igual ao da foto acima, provavelmente está ligado no pino 31 do outro ci.



  Em 16/12/2020 às 18:09, cardela disse:

5pino corresponde ao +5V(terminal 1 do CI:fio preto)

6pino corresponde ao -5V(terminal 26 do CI:fio branco)

Expandir

A alimentação para esses pinos deve ser feita com tensão estabilizada, caso contrário o voltímetro não funciona bem, e pior ainda pode queimar se a tensão for acima de 5V.

[cardela]

@Renato.88 testei, esse pino nao vai a nenhum dos 80 terminais dos dois CIs(40 terminais em cada um).

O fato de um CI estar associado ao display de tensão e o outro estar associado ao display de corrente, nao ajuda a gente a descobrir a funcao deste pino 1 do soquete?o que você acha?

  Em 16/12/2020 às 21:20, cardela disse:

@Renato.88 testei, esse pino nao vai a nenhum dos 80 terminais dos dois CIs(40 terminais em cada um).

O fato de um CI estar associado ao display de tensão e o outro estar associado ao display de corrente, nao ajuda a gente a descobrir a funcao deste pino 1 do soquete?o que você acha?

Expandir

poderia ter algum resistor em serie, e portanto o multimetro nao apitar?

  Em 16/12/2020 às 21:20, cardela disse:

@Renato.88 testei, esse pino nao vai a nenhum dos 80 terminais dos dois CIs(40 terminais em cada um).

O fato de um CI estar associado ao display de tensão e o outro estar associado ao display de corrente, nao ajuda a gente a descobrir a funcao deste pino 1 do soquete?o que você acha?

poderia ter algum resistor em serie, e portanto o multimetro nao apitar?

Expandir

segui esse ponto ate a placa de controle, e cheguei num trimpot, em serie com um resistor, poderia ser a entrada do circuito da corrente a ser mostrada no display de corrente?

[Renato.88]

  Em 16/12/2020 às 21:20, cardela disse:

poderia ter algum resistor em serie, e portanto o multimetro nao apitar?

Expandir

Sim.

Pode ser outro componente também.

Assim como é mostrado no esquema ali em cima a entrada de tensão do pino 30 é feita via resistor de 1M ohm, assim o multímetro não apita.

Tem que ter um fio para cada ci, são dois voltímetros praticamente iguais com diferença no cálculo da escala. A conversão de corrente para tensão em um deles é feita na placa da fonte.









[cardela]

@Renato.88 os terminais 30(pino 2) e 31(pino4) estariam associados a medida de tensão(um dos displays) , ja  o pino 1 deve estar associado a ao display que indica a corrente, certo?

[Renato.88]

  Em 16/12/2020 às 21:51, cardela disse:

os terminais 30(pino 2) e 31(pino4) estariam associados a medida de tensão(um dos displays)

Expandir

Certo.

  Em 16/12/2020 às 21:51, cardela disse:

 o pino 1 deve estar associado a ao display que indica a corrente, certo?

Expandir

Se for o pino 1 do soquete é sim.

Provavelmente passa por resistores, pois não pode ligar tensão direta no ci, ele queima.



[cardela]

@Renato.88 como eu consigo esses +5V e -5V?

  Em 14/12/2020 às 03:59, cardela disse:

@Renato.88 desculpe, mas não sei o que fazer.Sao 6 fios que chegam ao soquete da foto , como consigo identificar o que faz cada um dos 6 fios? consigo usar esses dois indicadores de tensão e corrente pra fazer uma fonte de bancada?

Expandir



[Renato.88]

  Em 17/12/2020 às 01:52, cardela disse:

como eu consigo esses +5V e -5V?

Expandir



É puxado lá dos outros fios do trafo.

O - 5V vem da placa que está faltando na sua fonte

O +5V vem através do regulador de 12V, provavelmente tem um regulador de 5V em outro lugar.





[cardela]

@Renato.88 @Renato.88vou tentar montar a fonte de potência no protoboard

[alexandre.mbm]

  Em 17/12/2020 às 02:31, cardela disse:

vou tentar montar a fonte de potência no protoboard

Expandir



E como vai testá-la?

[cardela]

@alexandre.mbm to querendo pegar as saidas do protoboard e conectar na fonte de bancada da Minipa

Peguei essa fonte Minipa usada, que veio sem a placa da fonte, vou tentar refazer a placa.

você tem alguma sugestao legal ai?

  Em 17/12/2020 às 15:09, cardela disse:

@alexandre.mbm to querendo pegar as saidas do protoboard e conectar na fonte de bancada da Minipa

Peguei essa fonte Minipa usada, que veio sem a placa da fonte, vou tentar refazer a placa.

você tem alguma sugestao legal ai?

Expandir

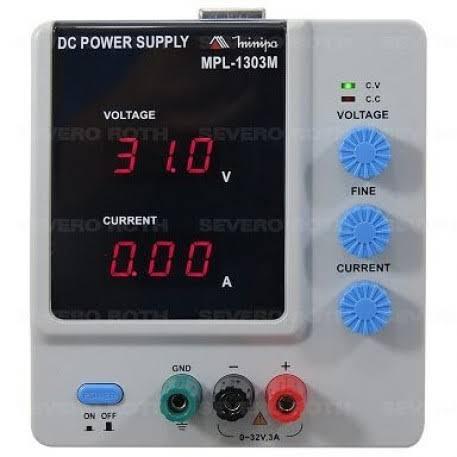

você conhece esta fonte Minipa MPL1303?

[Renato.88]

  Em 17/12/2020 às 15:04, alexandre.mbm disse:



E como vai testá-la?

Expandir

Da apenas pra testar no multímetro ou pequenas cargas.

Se deixar esquentar os transistores adeus protoboard.

[alexandre.mbm]

@cardela, pelo que entendi você tem a casca, inclusive os mostradores, e quer fazer uma fonte para colocar dentro.





Você a chamou "de potência". Então indaguei como pretende testar altas correntes usando uma protoboard.



Mas não demorou, eu comecei a imaginar que a protoboard pode ser usada apenas como uma interface com os mostradores, os quais ainda estão para ser completamente entendidos.

[cardela]

@alexandre.mbm tem o transformador+mostradores+placa de saida para os bornes+placa de controle.

Esta faltando a placa de potencia, que veio faltando, provavelmente tiraram pra arrumar e nao conseguiram, nao sei.Comprei no mercado livre por 50,00 e queria tentar recuperar essa fonte de bancada

  Em 17/12/2020 às 15:36, cardela disse:

@alexandre.mbm tem o transformador+mostradores+placa de saida para os bornes+placa de controle.

Esta faltando a placa de potencia, que veio faltando, provavelmente tiraram pra arrumar e nao conseguiram, nao sei.Comprei no mercado livre por 50,00 e queria tentar recuperar essa fonte de bancada

Expandir

se nao conseguir, vou tentar reutilizar o toroide e os mostradores para fazer outra fonte, usado 1(uma saisa) ou 2(duas saidas) step down

[Renato.88]

A placa que falta realmente é a mais simples, tem outro tópico aqui no fórum com fotos de todas elas.

  Em 17/12/2020 às 15:36, cardela disse:

Comprei no mercado livre por 50,00

Expandir

Se tudo estiver funcionando, realmente pagou barato.

[cardela]

@Renato.88 Se você puder me ajudar, vou conseguir conserta-la.
