Blindagem ainda com ruído, o que posso fazer?

Pedroga · 14 de março

Fiz a blindagem da minha guitarra com fita de cobre ela toda, passei fica por toda a cavidade dos captadores, escudo e captadores (stratocaster) mas quando ligo fica com ruído do mesmo jeito e toda vez que encosto da canoa, na ponte ou nos potenciômetros faz um estalinho e o ruído continua por mais que estava beeeeem mais baixo.

Renato.88 · 14 de março

Blindagem sem aterramento correto não adianta nada!

Tem que analisar pra ver qual é o melhor ponto de terra pra que ele siga pela blindagem.

Pedroga · 15 de março

@Renato.88 liguei o terra na ponte da guitarra.

Do potenciômetro de volume para a ponte

Eu vou fazer um esquema de como está ligado

rmlazzari58 · 15 de março

Uma vez tive problema com cabo de blindagem dupla, uma feita por uma malha e outra por uma capa de plástico metalizado. Troquei esse cabo por um cabo de blindagem simples, apenas a malha, cuidei de aterrar essa malha nas duas pontas do cabo e ficou resolvido. A explicação que me foi dada à época, por um conhecido que tinha experiência, é que as duas blindagens em paralelo uma com a outra, como eram de materiais diferentes, acabavam por criar uma capacitância entre elas, algo a ver com "ground loop"...

Pedroga · 15 de março

@rmlazzari58 eu vou fazer um cabo novo essa semana... Mas acho q esse não seria o problema acho que foi o jeito que fiz o aterramento, eu vou fazer um esquema de como ficou o circuito da guitarra.

Pedroga · 15 de março

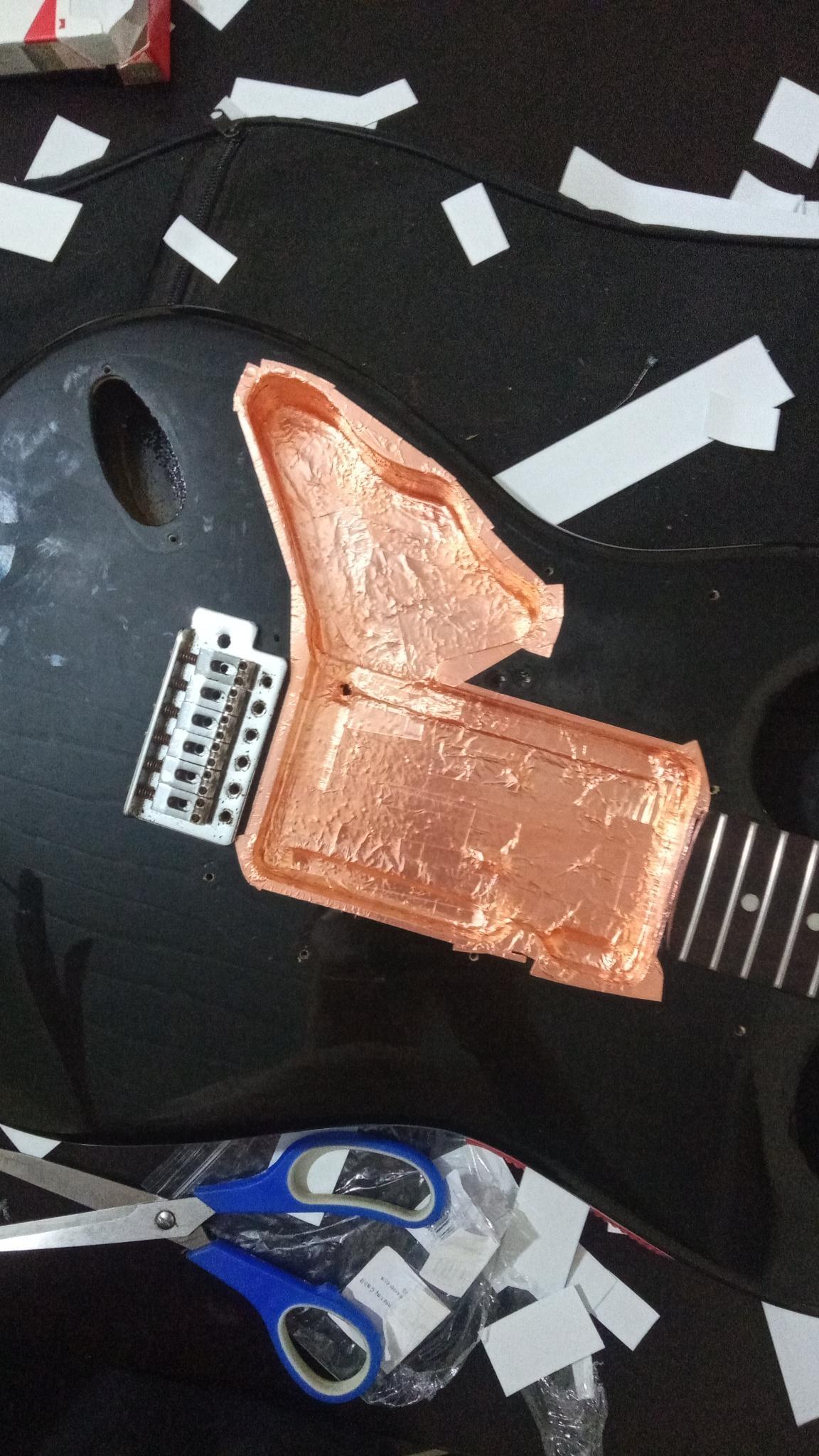

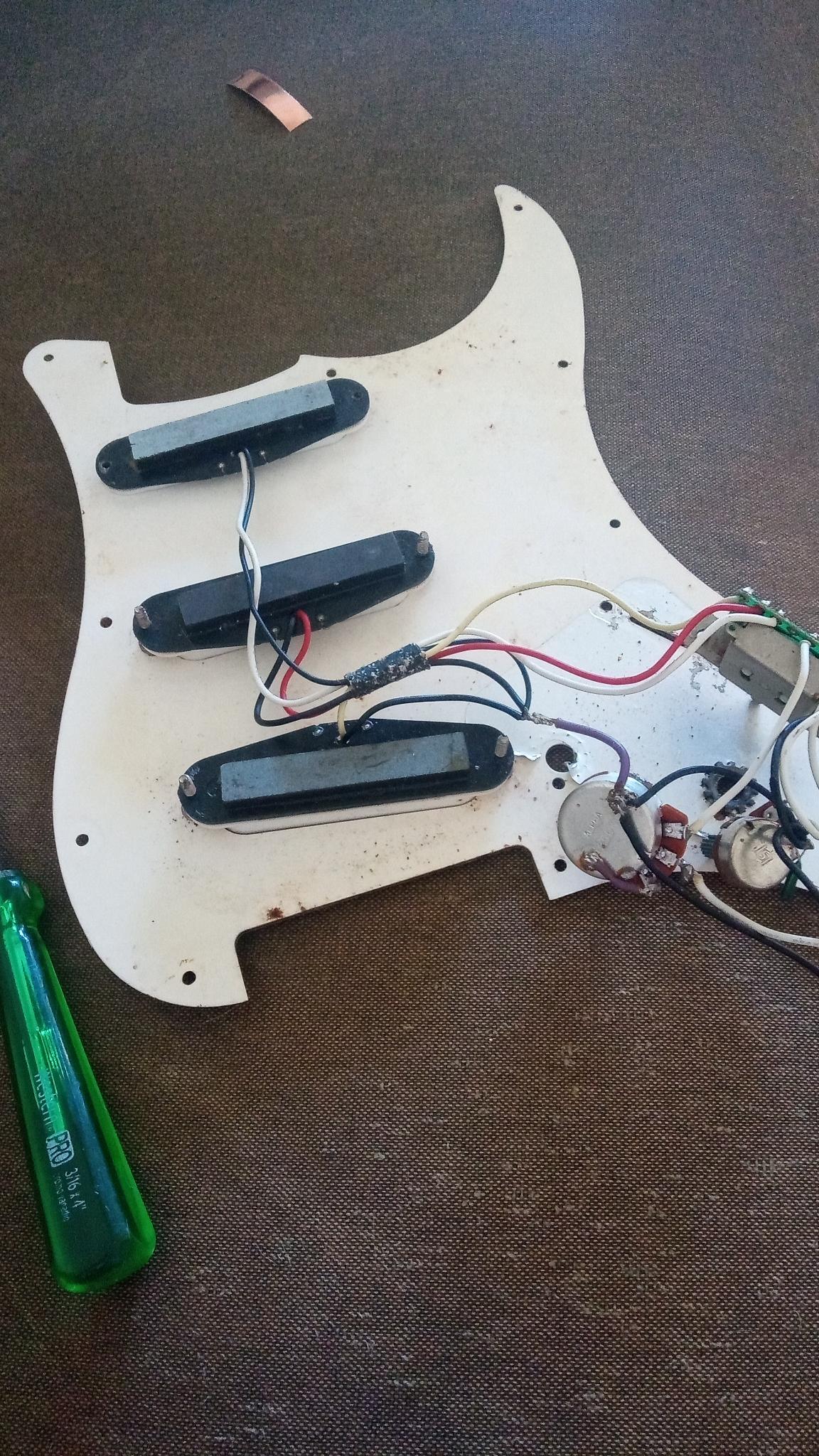

@Renato.88 @rmlazzari58 aqui está a blindagem e o circuito da guitarra.

As coisas diferentes foi que blindei o escudo, cavidade do Jack também e liguei um fio do potenciômetro de volume para ponte

Renato.88 · 15 de março

Tá usando fio comum, aí não serve.

Tem que ser cabo blindado, pra áudio.

rmlazzari58 · 15 de março

E também precisa se certificar de que aquela forração de cobre também está ligada ao terra. Se esse cobre todo não estiver aterrado, cada pedaço da fita de cobre em contato com os outros pedaços, o efeito vai ser justamente o contrário, vai produzir ruído. Essa fita não tem nenhum tipo de verniz sobre o cobre?

Agora, principalmente quando é sinal de áudio, o pessoal costuma usar o aterramento no modo "estrela" ("star ground"), para evitar o retorno de terra ("ground loop"). Uns dizem que ground loop é mito mas sei lá... por via das dúvidas, sempre que dá faço assim.

Assim, por exemplo, o cabo que conecta o corpo de um potenciômetro não passa pelo corpo de outro potenciômetro antes de chegar no ponto único de aterramento. Cada componente - captador, potenciômetro, tem seu terra próprio e só se juntam no final, na hora de soldar no jack...

Cada captador e cada pot com seu terra e todos se encontram no final. Só está desenhado aí o terra, as malhas externa dos dos cabos. O cabinho interno ao cabo blindado está omitido pro esquema ficar mais simples.

Pedroga · 16 de março

@rmlazzari58 mas a blindagem esta em contato direto com os componentes

rmlazzari58 · 16 de março

22 minutos atrás, Pedroga disse:

@rmlazzari58 mas a blindagem esta em contato direto com os componentes

Será que não é isso que está causando o ruído?

Uma superfície metálica sem aterramento é uma antena...

Veja... vamos fazer uma anatomia de cabos blindados, começando pela camada externa:

1 - Camada externa de borracha

2 - Blindagem com plástico metalizado

3 - Blindagem com malha de cobre

4 - Cabo(s) por onde trafega o sinal (no seu caso, apenas um cabo).

A camada 2 tem sua serventia quando o cabo é longo, sei lá... 20, 30 metros ou mais, e quando mais de um cabo passam num mesmo "conduíte", digamos... quando ficam perto uns dos outros. Mas para cabos curtos, como os internos de sua guitarra, não apenas não servem como podem captar ruídos. Para cabos curtos, bastam as camadas 1, 3 e 4.

No vídeo que postei ali em cima era exatamente esse problema: a malha do cabo blindado estava aterrada. Mas por cima da malha havia uma blindagem de plástico metalizado. Como essa blindagem não estava aterrada (e nem dava para aterrar, o plástico e o metal eram praticamente inseparáveis), se não me engano aparecia uma "capacitância" entre a malha e essa blindagem. Foi só trocar esse cabo blindado por um outro, sem a membrana plástica metalizada, que o ruído sumiu completamente.

Se você não puder ou não quiser aterrar a blindagem que fez com membrana cobreada, quem sabe se você tirá-la o problema não melhora?

E idealmente fazer como disse o @Renato.88 blindagem simples, uma capa de borracha (camada 1), uma malha de cobre por fora (camada 3) e um cabo para o sinal por dentro (camada 4), aterrando essa malha como eu disse, em estrela.

Pedroga · 18 de março

@rmlazzari58 revisei tudo tomando base o que o senhor falou... E o q estou constatando agr é que o ruído é do cabo.

O cabo sem a guitarra dá ruido e quando encosto na parte de metal sem ser o Jack com o pé no chão o ruído acaba

rmlazzari58 · 18 de março

12 horas atrás, Pedroga disse:

O cabo sem a guitarra dá ruido

E o amp sozinho, só de ligar dá ruído?

Se não der, provavelmente o problema é no cabo, mesmo...

aphawk · 19 de março

@Pedroga ,

Cabo blindado , se a ponta estiver em aberto, também dá ruído. Feche um curto na ponta entre o fio do meio e o terra, e o ruído deve acabar. Se não acabar, ou o cabo blindado não presta, ou o local de terra escolhido não serve.

Paulo
