Repelente Ultrasônico. Alguem tem o projeto ?

[Lucas1989]

Pessoal, encontrei na net um programinha bem interessante, que calcula a frequência de saida do 555. Mas eu achei meio estranho, porque eu coloquei os valores do projeto aqui do forum e a freqüência de saida seria de 0.01Hz.

Se vocês puderem ajudar, aí segue o link:

http://www.telecontrole.com.br/programinha...ci_555_v100.zip

Valeu.

Tem mais esse programa "apostila" sobre o 555, podendo gerar os valores de acordo com a frequência desejada.

http://www.telecontrole.com.br/programinha...utavel_v110.zip

[alonsow2002]

Postado Originalmente por Lucas1989@16 de janeiro de 2006, 18:34

Eu percebi q você usou a malha de terra nesse projeto q você postou mas n a usou no outro projeto, o do nico. Ela é necessária nos dois ou só no seu?

Uma coisa que eu não pude perceber na foto que você colocou do projeto na protoboard: a variação da frequência é manual, com algum potenciometro, ou é automática?

Valeu.

←

a malha de terra é pra poupar o acido, não usa potenciometro

[korndorfer]

Alguém havia perguntado sobre os pombos. Achei essa sitação em um site sobre freqüências:

*INFRA-SOM - onda com frequência menor que 20 Hz - ex. os elefantes e os pombos-correio podem perceber estes sons"

Não sei se os pombos-correio são identicos aos domésticos, mas se forem, os circuitos apresentados não irão funcionar com eles, somente um que utilize um transdutor de baixa freqüência (woofer) e seja calculado para gerar essa faixa.

[alonsow2002]

Postado Originalmente por korndorfer@17 de janeiro de 2006, 02:36

Alguém havia perguntado sobre os pombos. Achei essa sitação em um site sobre freqüências:

*INFRA-SOM - onda com frequência menor que 20 Hz - ex. os elefantes e os pombos-correio podem perceber estes sons"

Não sei se os pombos-correio são identicos aos domésticos, mas se forem, os circuitos apresentados não irão funcionar com eles, somente um que utilize um transdutor de baixa freqüência (woofer) e seja calculado para gerar essa faixa.

←

será que esses pombos chinelos que tem por aí são os mesmos que os pombos correios? acho que não, e também montar um infra-som não será muito fácil devido ao transdutor

[be07]

Bom dia pessoar!

Todo mundo só está montando montando, mas eu gostaria de saber qual é a distância que chega o som (barulho) para espantar.

O aparlho que estão vendendo no mercado para espantar morcego, tem um alcance de 60mts.

Quanto metros chega o de morcego que postaram aqui?

Fuuuuuuuuuiiiiiii!!!!!!!!!!!!!!!!!!!

[Magiver]

Postado Originalmente por alonsow2002@16 de janeiro de 2006, 12:22

sabe a freqüência que repele os morcegos?

esse esquema da pra regular a freqüência

←

Alonso

Será que você poderia fazer o layout no orcad desse projeto ?

Valeu!

[alonsow2002]

Postado Originalmente por Magiver@17 de janeiro de 2006, 12:56

Alonso

Será que você poderia fazer o layout no orcad desse projeto ?

Valeu!

←

tentei simular ele mas nenhum dos meus tres simuladores mostra o 4017, no esquema usa os pinos 8 e 16 e nos simuladores nem aparece esses pinos aí não simulei, vou tentar fazer a placa mas eu não sei o tamanho dos CI aí fica difícil

[Lucas1989]

Alguem conseguiu desvendar os mistérios do programinha sobre o 555?

Valeu.

[alonsow2002]

Postado Originalmente por Lucas1989@17 de janeiro de 2006, 15:38

Alguem conseguiu desvendar os mistérios do programinha sobre o 555?

Valeu.

←

coloquei os valores do esquema que eu postei: 43243,24 Hz

o segundo que postei: 107214,65 Hz

o esquema do nico 6853,88 Hz

[Lucas1989]

Postado Originalmente por alonsow2002@17 de janeiro de 2006, 15:49

coloquei os valores do esquema que eu postei: 43243,24 Hz

o segundo que postei: 107214,65 Hz

o esquema do nico 6853,88 Hz

←

Agora eu n entendi... eu estou colocando os valores e está dando como 0,00Hz. Eu coloquei 15000 em R1, 470000 em R2 e 220000 em C1. Errei em alguma coisa?

Valeu.

[alonsow2002]

Postado Originalmente por Lucas1989@17 de janeiro de 2006, 20:29

Agora eu n entendi... eu estou colocando os valores e está dando como 0,00Hz. Eu coloquei 15000 em R1, 470000 em R2 e 220000 em C1. Errei em alguma coisa?

Valeu.

←

olhe a unidade no lado direito: o K quer dizer MIL e o u quer dizer 10 na -6

tem que colocar 15, 470, 0,00022

[nico]

Postado Originalmente por Lucas1989@17 de janeiro de 2006, 15:38

Alguem conseguiu desvendar os mistérios do programinha sobre o 555?

Valeu.

←

quais misterios ?

[nico]

Postado Originalmente por alonsow2002@17 de janeiro de 2006, 14:47

tentei simular ele mas nenhum dos meus tres simuladores mostra o 4017, no esquema usa os pinos 8 e 16 e nos simuladores nem aparece esses pinos aí não simulei, vou tentar fazer a placa mas eu não sei o tamanho dos CI aí fica difícil

←

os pinos 8 e 16 não sao necessarios na simulaçao , pois sao os pinos de

1 ground

16 vcc

os simuladores automaticamente inserem estes valores , logo não tem de se preocupar com eles.

[arbj]

Postado Originalmente por nico@06 de janeiro de 2006, 20:25

Aqui tem

R1 -- 15k

R2 -- 470k

R11 - 1k

R12 - 22k

R21 - 12k    1/2 W

R22 - 12k    1/2 W

C1 -- 220 pF

C12 - 47 uF  50 V

D1 -- 1N4001

D2 -- LED

T ---  Transdutor piezo

A tensão em C12 é de  6 V

←

Nico só uma duvida.

Nesse circuito, quando eu for ligar na rede eletrica, terei que ligar fase na fase, ou ele aceita ser ligado fase no neutro e neutro na fase?

[nico]

pode logar como desejar , não tem influencia

apenas tem de ter o cuidado de o circuito estar em caixa bem isolada

[alonsow2002]

Alguem sabe se da pra trocar o piezo por um cristal de 1MHz???

[arbj]

outra coisa nico o piezzo pode ser um buzzer piezo eletrico 1,5-30vdc pk21n30w? ou um daqueles speakers de gabinete de pc?

[nico]

Postado Originalmente por arbj@18 de janeiro de 2006, 16:21

outra coisa nico o piezzo pode ser um buzzer piezo eletrico 1,5-30vdc pk21n30w? ou um daqueles speakers de gabinete de pc?

←

com o esquema que coloquei tem de ser piezo e a razao porque fiz assim foi por questoes de tamanho pois desmontei o piezo e adaptei sobre o pcb para ter tamanho mais pequeno .

mas penso que pode tentar com speaker mas tem de alterar a resistencia r12 para ajustar o volume de som , mas isso mao experimentei .

note que as impedancias de um e outro sao muito diferentes , e isso pode alterar a forma de onda do som

[alonsow2002]

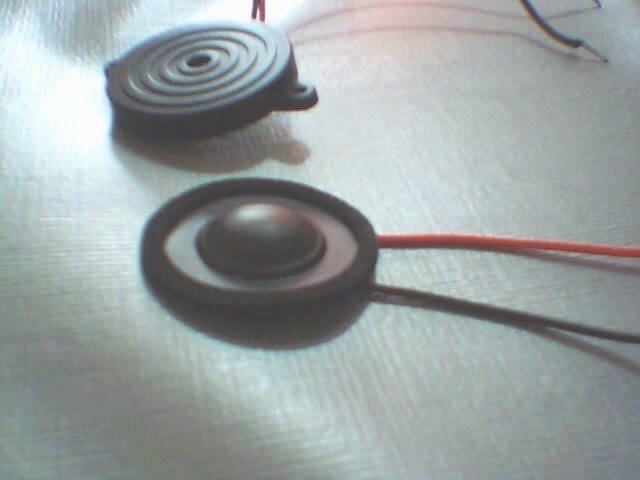

comprei dois, mas não sei se serve, diz que é sonalarme, to afim de testar com um cristal

alguem sabe como poderiamos medir o som que esta sendo emitido?

[Magiver]

Será que alguém poderia fazer o layout do projeto que o Alonso postou aqui - o que tem o CI 4017. Obrigado.

[arbj]

mas o buzzer piezo eletrico 1,5-30vdc pk21n30w que eu falei daria certo??

[nico]

Postado Originalmente por arbj@18 de janeiro de 2006, 22:57

mas o buzzer piezo eletrico 1,5-30vdc pk21n30w que eu falei daria certo??

←

a questao é que um buzzer nos meus conhecimentos é ligado a uma tensão continua e produz um determinado som , pois já la tem todos os conponentes para isso

repare que o que se predende aqui é usar apenas o transdutor piezo electrico

este funciona como se fosse um altifalante.

isto é o circuito produz o sinal e o piezo apenas o converte em ondas de sonoras.

Agora o que pode ver é se esse busser tem dentro um transdutor piezo e se for assim pode desmontar e usar no circuito.

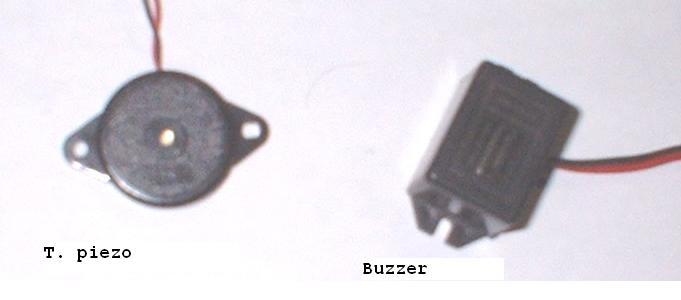

Aqui tem as imagem de un transdutor piezo-electico e de um buzzer

[arbj]

eu poderia trocar o diodo 1n4001 pelo in4007? e onde consigo encontrar um piezzo, pois aqui na minha cidade num achei em eletrônica nenhuma

[alonsow2002]

Postado Originalmente por arbj@19 de janeiro de 2006, 09:49

eu poderia trocar o diodo 1n4001 pelo in4007?

←

pode sim, eu também usei o 4007

[arbj]

outra duvida, nico eu posso usar o capacitor de 47uf d 16v? ou tem q ser de 6v?
