Repelente Ultrasônico. Alguem tem o projeto ?

[arbj]

testei a saida 4 e 8 ta saindo 5,8v soldei nas 2 saidas do piezzo qase não da pra ouvir o som do piezzo

[Cassiano (Campos)]

Postado Originalmente por nico@20 de janeiro de 2006, 00:09

se vir o post que coloquei em 16 de janeiro de 2006, 23:00

vai perceber a razao

←

Estava olhando placas-mãe e vi o link para este tópico. Não acreditei, caiu como uma luva, o meu problema é igual ao do Magiver.

Estou precisando muito da solução.

já que temos a freqüência relativa ao morcego (60 kHz) e alguns prototipos, qual seria o circuito definitivo ideal para espantar este mamifero?

[nico]

Postado Originalmente por arbj@20 de janeiro de 2006, 10:57

testei a saida 4 e 8 ta saindo 5,8v soldei nas 2 saidas do piezzo qase não da pra ouvir o som do piezzo

←

é isso mesmo que deve ser

agora so tem de colocar experimentar

[nico]

Postado Originalmente por Cassiano (Campos)@20 de janeiro de 2006, 11:47

Estava olhando placas-mãe e vi o link para este tópico. Não acreditei, caiu como uma luva, o meu problema é igual ao do Magiver.

Estou precisando muito da solução.

já que temos a freqüência relativa ao morcego (60 kHz) e alguns prototipos, qual seria o circuito definitivo ideal para espantar este mamifero?

←

o circuyo pode ser identico ao que coliquei aqui para ops mosquitos mas tera que adaptar para as freqüências que pretende e verificao o volume de som necessario

[arbj]

caso tenha q mudar a freqüência, m recomenta colocar um resistor de quanto nico?

[nico]

Postado Originalmente por arbj@20 de janeiro de 2006, 13:10

caso tenha q mudar a freqüência, m recomenta colocar um resistor de quanto nico?

←

use um potenciometro de 470 k , ligue dois pequenos fios ao terminal do meio e a um dos extremos .ligue estes em vez de R1 .

assim pode variar o valor como desejar.

atencao que não deve baixar este valor abaixo de 10k

[arbj]

Postado Originalmente por nico@20 de janeiro de 2006, 14:20

use um potenciometro de 470 k , ligue dois pequenos fios ao terminal do meio e a um dos extremos .ligue estes em vez de R1 .

assim pode variar o valor como desejar.

atencao que não deve baixar este valor abaixo de 10k

←

eu ligo na do meio e em uma das do canto e os fios onde ta ligado meu r1? beleza, vou tentar

[arbj]

aproveitando nico, você não teria nenhum esquema de detector de radar?

[nico]

Postado Originalmente por arbj@20 de janeiro de 2006, 13:39

aproveitando nico, você não teria nenhum esquema de detector de radar?

←

veja a resposta que já esta no outro topico que pos , ok ?

discutimos isso ai se desejar

http://forum.clubedohardware.com.br/index....howtopic=358669

[ronnjef]

Alguem montou o circuito enviado pelo Nico e funcionou?

Tiveram que alterar os resistores?

Porque o meu faz o ZZZZZZZZZZZ mas não esta espantando nada...

[nico]

Postado Originalmente por ronnjef@30 de janeiro de 2006, 12:50

Alguem montou o circuito enviado pelo Nico e funcionou?

Tiveram que alterar os resistores?

Porque o meu faz o ZZZZZZZZZZZ mas não esta espantando nada...

←

o led esta aceso quando ligado ?

como disse atras pode ter de experimentar alterar a freqüência e o volume de som.

note que esses animais podem variar de regiao para regiao e como tal serem sensovesis se forma diferente

O que fiz

apanhei alguns desses especies e coloquei numa caixa de plastico transparente

depois coloquei o circuito junto a caixa e experimentei a freqüência ate obter os melhores efeitos (ficavam como loucos ).

segunda fase foi afastar o circuito da caixa e determinar a distancia a que eles continuavam a mostrar-se sensiveis , sem que o nivel de som me perturbasse a mim.

desta forma conseqgui que num quarto normal se afastassem do sitio onde esta colocado o circuito e acabassem por sair para o exterior

[ronnjef]

Postado Originalmente por nico@30 de janeiro de 2006, 15:52

o led esta aceso quando ligado ?

como disse atras pode ter de experimentar alterar a freqüência e o volume de som.

note que esses animais podem variar de regiao para regiao e como tal serem sensovesis se forma diferente

O que fiz

apanhei alguns desses especies e coloquei numa caixa de plastico transparente

depois coloquei o circuito junto a caixa e experimentei a freqüência ate obter os melhores efeitos (ficavam como loucos ).

segunda fase foi afastar o circuito da caixa e determinar a distancia a que eles continuavam a mostrar-se sensiveis , sem que o nivel de som me perturbasse a mim.

desta forma conseqgui que num quarto normal se afastassem do sitio onde esta colocado o circuito e acabassem por sair para o exterior

←

Sim o led esta aceso.

Legal a ideia da caixa transparente vou ver o q/ consigo...

não vai ser estão difícil porque usei um trimpot entre 6 e 7.

Nico aproveitando vi q você disse acima q estão discutindo sobre identificador de radar poderia me passar o endereco pois não encontrei...

Valeu

[nico]

Postado Originalmente por arbj@20 de janeiro de 2006, 13:39

aproveitando nico, você não teria nenhum esquema de detector de radar?

←

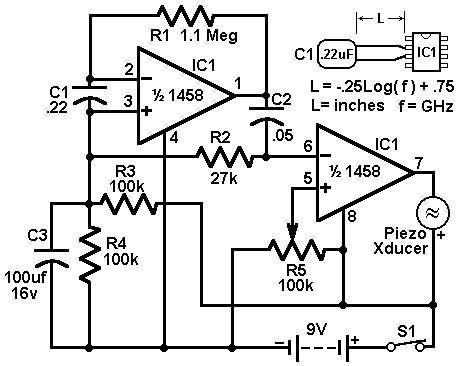

alguem pos aqui este circuito , peço desculpa mas não encontrei o post

o circuito era este , mas como disse não sei mais nada sobre o mesmo

[Cassiano (Campos)]

Postado Originalmente por nico@30 de janeiro de 2006, 20:12

alguem pos aqui este circuito , peço desculpa mas não encontrei o post

o circuito era  este , mas como disse não sei mais nada sobre o mesmo

←

Nico, de qual projeto é este esquema ?

[alonsow2002]

Postado Originalmente por Cassiano (Campos)@30 de janeiro de 2006, 21:12

Nico, de qual projeto é este esquema  ?

←

creio que seja do anti radar

[Cassiano (Campos)]

Postado Originalmente por nico@30 de janeiro de 2006, 20:12

alguem pos aqui este circuito , peço desculpa mas não encontrei o post

o circuito era  este , mas como disse não sei mais nada sobre o mesmo

←

Montei o esquema abaixo, tá em operação (sem o CA3130, só com o soquete: não encontrei em minha cidade). Estou conseguindo de 20 a 150 khz. Porém sem variação automatica.

Vamos ver se os morcegos vão embora.

[Cassiano (Campos)]

Postado Originalmente por alonsow2002@30 de janeiro de 2006, 21:15

creio que seja do anti radar

←

será, que funciona? Parece ser simples, talvez o mais complicado seja testá-lo.

[alonsow2002]

Postado Originalmente por Cassiano (Campos)@30 de janeiro de 2006, 21:18

Montei o esquema abaixo, tá em operação (sem o CA3130, só com o soquete: não encontrei em minha cidade). Estou conseguindo de 20 a 150 khz. Porém sem variação automatica.

Vamos ver se os morcegos vão embora.

←

como mediu a freqüência que ta gerando?

[nico]

Postado Originalmente por alonsow2002@30 de janeiro de 2006, 21:15

creio que seja do anti radar

←

é isso

mas como já tinha posto no topico não sei se isso vai funcionar pois var de certeza captar nuita coisa para alem do radar

[Cassiano (Campos)]

Postado Originalmente por alonsow2002@30 de janeiro de 2006, 21:29

como mediu a freqüência que ta gerando?

←

Estou medindo através do multimetro nos polos do piezo.

[nico]

Postado Originalmente por Cassiano (Campos)@30 de janeiro de 2006, 23:15

Estou medindo através do multimetro nos polos do piezo.

←

mas isso não esta correcto pois os multimetros normais medem frequensias sinoidais o que não é o caso.

a não ser que seu multimetro possa fazer isso !!!!!!!!!!!!!!!!!!1

[Cassiano (Campos)]

Postado Originalmente por nico@30 de janeiro de 2006, 23:20

mas isso não esta correcto pois os multimetros normais medem frequensias sinoidais o que não é o caso.

a não ser que seu multimetro possa fazer isso !!!!!!!!!!!!!!!!!!1

←

Pois é, Nico. Fico agora em dúvida. O modelo dele é o 5175xl da CIE. Deve fazer uns 15 anos que o possuo. Sua escala vai de 20kHz a 20 MHz.

[saci de patinete]

TEM COMO FAZER UM REPELENTE PRA BARATAS?

FUNCIONA CONTRA AS DANADAS?

[nico]

Postado Originalmente por saci de patinete@30 de janeiro de 2006, 23:45

TEM COMO FAZER UM REPELENTE PRA BARATAS?

FUNCIONA CONTRA AS DANADAS?

←

bem lembrado , felizmente não tenho disso aqui .

nada como meter maos a obra , e apanhar uns animais desses e experimentar.

[saci de patinete]

Postado Originalmente por nico@31 de janeiro de 2006, 00:04

bem lembrado , felizmente não tenho disso aqui .

nada como meter maos a obra , e apanhar uns animais desses e experimentar.

←

pois é, seria muito útil em residências onde o ralo fica dentro, como apartamentos por exemplo, eu morei já em um apartamento assim, era ###### ir de madruga na cozinha e ver todas aquelas desgraçadas ;/

Tenho uma duvida quanto a estes geradores de freqüência do tópico, os autofalantes reproduzem estas freqüências acima de 40Khz?

eles não sao feitos para reproduzir sinais de até uns 20Khz?
