Você já viu seu filtro de linha por dentro? Não? Entre e veja!

Posts recomendados

Com esse título emblemático quero sugerir aos leitores desse fórum que entrem nesse tópico e vejam seu filtro de linha por dentro, bem como uma análise, mesmo que superficial de todos quantos queiram opinar e desse modo, em conjunto, fazer crescer a cultura da adoção de proteção elétrica para nossos equipamentos eletro-eletrônicos...

Mas meu filtro com certeza vai estar ai dentro do tópico, fotografado e analisado???

Se não, brevemente, quando você abrí-lo e fotografá-lo observando os detalhes que devem ser observados e fotografados, com fotos realmente reveladoras, não tremidas e de boa resolução, o pessoal dai do fórum, que entende muito desse assunto, vai dar conta de deixar uma análise cuidadosa e isenta para que os demais leitores consigam ver o que tem de bom e ruim por ai nesse nosso mercado de proteções..

Guia para acesso rápido aos filtros/proteções analisados:

1) - Filtro de Linha Manhattan 7 Tomadas Preto

2) - Filtro de linha APC modelo PRO7

3) - Filtro de linha Power Conditioner PM8-EX da série Powermax da Panamax

4) - Filtro de linha APC modelo P6B

5) - Filtro de linha Daneva 4 tomadas

6) - Filtro de linha Belkin 8-Outlet Surge Protector+Ethernet Coaxial NiB

7) - Filtro de linha Force Line 673

8) - Filtro de linha CLONE F8 NBR 01062

9) - Filtro SMS Clean Energy

10) - Filtro de Linha Panamax PM8-GAV

11) - Filtro de linha Clone 01070

12) - Filtro de linha Clone F6

13) - Especial: Comparação Upsai FHT-1200, Clone F8 e SMS Clean Energy


14) - Filtro de linha - Protetor Eletrônico Pure Energy da CTC

15) - Filtro de linha FOXLUX

16) - Filtro de linha Daneva DNFL03 - 4 tomadas - Versão com tomadas novas

17) - Filtro de linha RCG modelo RCG8T127

18) - Filtro Clamper Computer Protector

19) - Proteção TS SHARA Anti Raio


20) - Filtro de linha Clone F8 01086

21) - Filtro de linha Clone F8 Plus 01087

22) - Filtro de Linha MarGirus MG4200

23) - Filtro de linha Multilaser WI188

24) - Filtro de linha Clamper Multiproteção

- Mais fotos do Clamper Multiproteção

25) -
Filtro de linha ForceLine 4 tomadas

26) -
Filtro de Linha Clone 6 Tomadas - F6 Plus 01085

27) - Filtro de linha Force Line de 5 tomadas - Cód 5001

28) - Filtro de linha Mtek 6 tomadas - Modelo: FLB161R

29) - Proteção Eletrônica New Link PE102

30) - Filtro de linha Clamper Multi Proteção com contador de surtos


31) - Filtro de Linha Clone 6 Tomadas - 01083

32) - Filtro de Linha Professional Force Line Bivolt 4 tomadas padrão americano

33) - Filtro de linha DataSound 5 Tomadas

34) - Filtro de linha Multilaser de 6 tomadas código WI201

35) - Filtro de linha ForceLine 536

36) -
Filtro de Linha Personal II 5 Tomadas da Enermax Bivolt 25.05.501P Preto

37) -
Protetor eletrônico Bright 06722

38) - Filtro de linha Fiolux 4 tomadas


39) - Filtro de linha Pure Energy comprado no ML



40) - Protect Filter 127V da Daneva



41) - Filtro de linha Kahel 6 tomadas



42) - Filtro de linha Tripp Lite Isobar6



43) - Filtro de linha Enermax LF8 Personal II



44) - Filtro de linha HuntKey SBB604



45) - Filtro de Linha 6 Tomadas - Cod. 3334 da Leadership



46) - Filtro de linha A. Santos



47) - Proteção APC Notebook Surge Protector for AC, phone and network lines, 3 pin connection



48) - Filtro de linha Ilumi 5 tomadas



49) - Proteção eletrônica Kairos PTE206



50) - Filtro de linha SMS 4 tomadas



51) - iClamper Energia 5 Branco



52) - Filtro de linha MAG



53) - Filtro de linha EMBRASTEC



54) - Filtro de Linha GE HT23036



55) - Filtro de Linha Qualitronix modelo QFL-6



56) - Vai continuar



  • Curtir 39

Compartilhar este post


Link para o post
Compartilhar em outros sites

Uau, isso sim foi uma análise...

Obrigado faller, fico feliz em dar minha (pequena) contribuição para o pessoal do Fórum, mesmo sem entender nada de elétrica / eletrônica / físca, etc....pelo visto o filtro Manhattan não oferece proteção satisfatória para nossos sistemas, e como não vou conseguir "tranformá-lo" em uma proteção melhor, provavelmente estarei "doando" ele para alguem, ou utilizando o mesmo em equipamentos menos nobres aqui de casa.

Agora é voltar para a minha busca de um filtro de linha bom, na faixa de preço de R$50,00, já que os APC estão em falta em tudo quanto é lugar!

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Muito boa mesmo a análise. Triste é constatar que continuamos órfãos de proteções cá neste Brasil. Até quando?

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Uau!

E pensar que eu estava querendo comprar três destes.... agora está explicado porquê a manhattan não respondeu meu e-mail.

Tenho fotos aqui do APC PR07, mas eu não consigo fazer o upload delas.

ja tentei no imageshack, xs.to e photobucket....

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Com a devida licença e a pedido do colega Jorno1994 que abriu e fotografou o filtro de linha da APC modelo PRO7, posto as fotos para que o pessoal veja a opine sobre o mesmo:

O filtro para referência visual:


Visão geral externa:


Visão interna:


Detalhe da chave e do microdisjuntor de botão:


Barramento interno:


Detalhe do barramento interno:


Placa dos componentes:


Detalhe parcial dos varistores fusível térmico e indutor:


Uma melhor visualização, embora tremida, dos componentes:


À disposição para análise e comentários...

  • Curtir 3

Compartilhar este post


Link para o post
Compartilhar em outros sites

Legal esse tópico, comprei dois ECP com 8 tomadas e logo de cara fiz modificações dentro dele, alterei a ligação do interruptor que antes para acender uma lâmpada dentro do botão ele interrompia o neutro, deixando os equipamentos com o fase circulando, perigo para um filtro de linha de bancada de testes.

Coloquei um led para sinalizar que ele está ligado e achei bom os barramentos, só vi um único varistor como componente eletrônico e um fusível, deve ser mais uma bomba, se quiserem fotos eu tento tirar esse final de semana e coloco aqui.

Detalhe das tomadas é que são muito perto uma da outra e no padrão antigo 2P+T, ideal para bancada de teste de CPU que só usam os cabos de fontes e monitores 2P+T, por isso que comprei.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Os ECP e os finados SMS com 5 tomadas eram do mesmo jeito, desligavam o neutro!!! Um absurdo cometido por uma empresa de nome... mandei dois filtros de volta pra SMS, à pedido deles, e então me mandaram de volta o modelo com 8 tomadas. Tenho um ECP aqui tb, que tive que alterar os fios pra polarizar corretamente, eu tive um Daneva tb q tinha o mesmo problema!

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Mas e aí Faller? Dá pra tirar alguma conclusão do PRO7 só olhando essas fotos? O que tu achou?

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

O barramento interno do Pro7 está torto por minha culpa. ele é retinho, bem preso no lugar (e eu demorei para colocar de volta, ai nem arrisquei mais abrir)

Agora eu gostaria de algumas opiniões sobre ele. é bom? melhor, pior ou do mesmo nivel do P6B/P7T?

E ele tem um belo espaço interno para melhorias (acho que não ficou muito evidente nas fotos)

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

À disposição para análise e comentários...

Estão todos esperando que você os faça.

Inclusive porque as fotos não mostram os ingredientes lá dentro com nitidez nem com detalhes.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

As fotos não mostra, mas os APC não difererem muito um do outro a não ser a quantidade de varistores e se tem um capacitor X e indutores, duas coisas que essas fotos não mostram.

Pelo que tudo indica, há três varistores de 20mm de 130V cada, proteção térmica, indutores e 1 capacitor X, circuito de monitoramente da existência do fio terra e inversão de polaridade, led indicador de proteção funcionando ok, do resto é tudo igual aos outros APC.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Com um nome pomposo esse dai é mais um protetor contra surtos que no Brasil é chamado de Filtro de Linha, fabricado pela Panamax, que opera de longa data com esse tipo de dispositivos..

O filtro para referência visual:


Comprado no e-bay, custou U$31,99 o produto mais U$36,00 de frete, me foi entregue, em minha casa, 11 dias após a compra sem nenhuma taxa extra. Bem embalado sem nenhum problema.


Visão do que veio na embalagem, o protetor mais algumas peças auxiliares para colocação dos add-on's que são módulos da Panamax com proteção para linha telefônica, cabos de antena, que se adquirem adicionalmente a proteção elétrica, se necessário. Repare no detalhe da saída do cabo (bastante reforçado) do plug a 45º que facilita em muito a ligação em espelhos com múltiplas tomadas. Repare o cuidado na cobertura do produto por plástico termo encolhível, para proteção adicional no transporte.


As especificações do produto:


Na lombada da caixa do produto o fabricante enfatiza o sistema de Add-on's e a garantia vitalícia até o valor de U$100.000 em equipamentos conectados, danificados por surto inclusive raios, desde que corretamente instalados e que a proteção tenha sido comprada em um distribuidor autorizado da Panamax, na Internet.

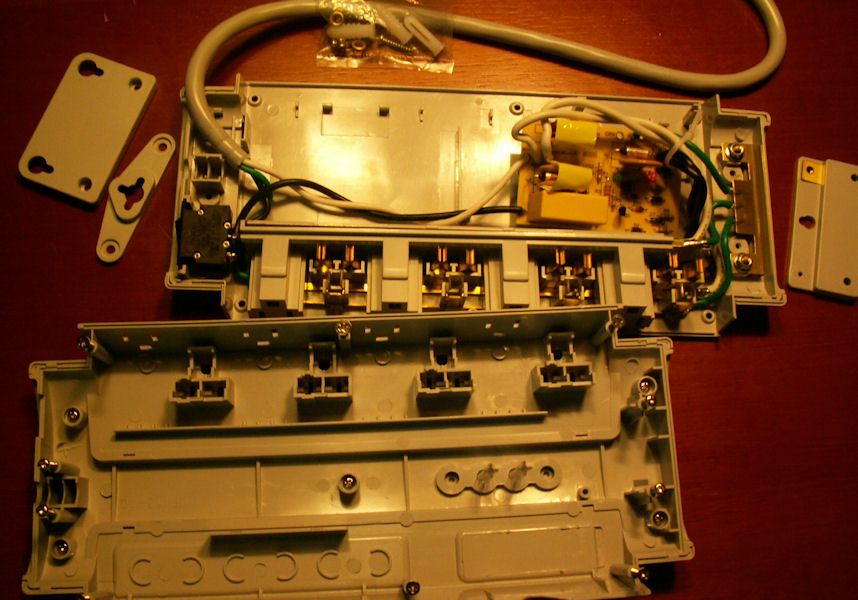

Visão interna da proteção:


Placa de componentes mostrando nitidamente os varistores das linhas F-N, F-T e N-T com seus respectivos fusíveis térmicos, sanduichados nos varistores F-N e F-T, sempre dois varistores e N-T, um varistor. Total de cinco varistores. Mostra também toda uma eletrônica auxiliar que serve para as indicações de operante e de falha de ateramento.


Placa de componentes vista pelo lado solda com trilhas bem dimensionadas;


Detalhe dos varistores de 130 Volts usados, todos eles de 20 mm, e do fusível térmico 250 Volts, 99ºC e 10 Amperes..


Detalhe da robustez das trilhas que perfazem o barramento das tomadas, bem como do nível de isolação e rigidez conferido pelas espessas caixas de abrigo dos contatos das tomadas. O barramento de distribuição de energia bem como seus contatos e tomadas é dos melhores que já vi por ai..

A chave liga/desliga do dispositivo agrega além dessa função, a de proteção por corrente, pois a mesma é um micro disjuntor de 15 Amperes e também a sinalização de ligado através de neon interna a mesma..

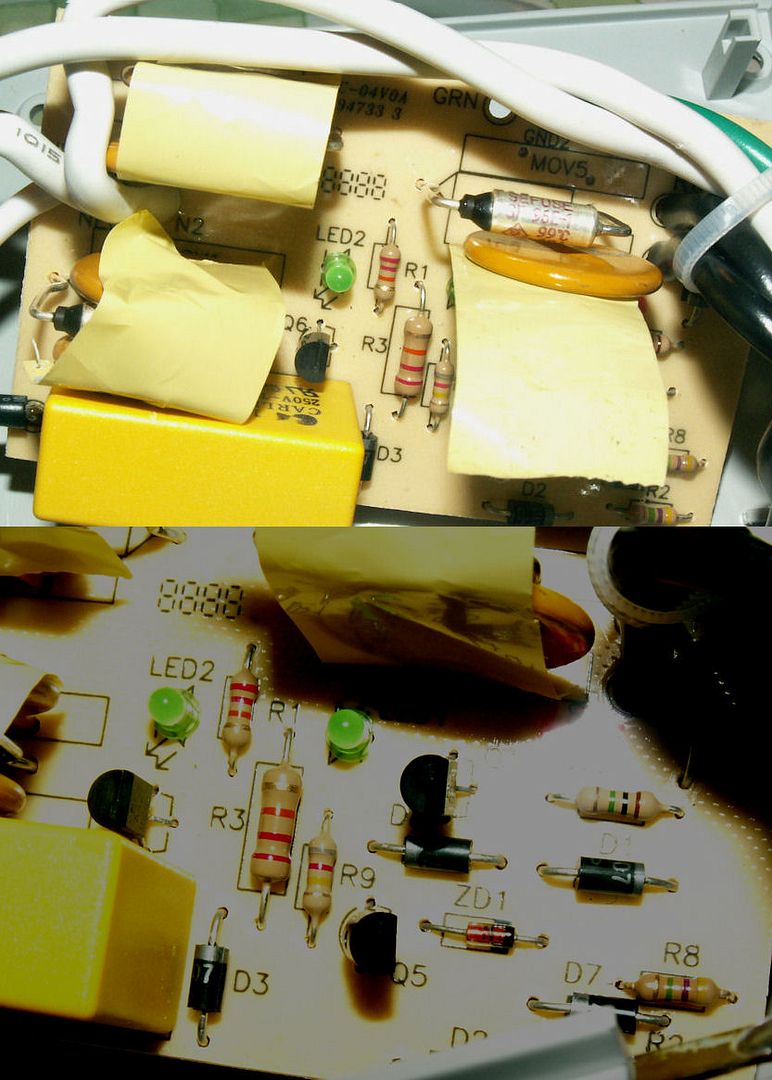

A solução utilizada para levar a sinalização dos leds até o painel frontal foi duas torres de condução ótica. Repare que esse mesmo gabinete tem espaço para mais dois led's sinalizadores cujas funções devem ser motivo de versões mais avançadas desses protetores..


Sem dúvida nenhuma uma proteção a altura do nome Panamax que nada deixa a desejar se comparada com uma proteção da APC. Essa proteção não é o topo de linha dos dispositivos montados pela Panamax, muito pelo contrário, é de entrada de linha. A Panamax é bastante recomendada entre os audiófilos que de muito tempo se beneficiam das suas proteções e mais, de seus condicionadores de energia...

  • Curtir 7

Compartilhar este post


Link para o post
Compartilhar em outros sites

Excelente. Duro é o frete custar mais que o produto. Quanto mais a gente vê coisa assim, mais a gente deplora os nacionais e sente como nos empurram coisas mal feitas e até mesmo lixo com a maior facilidade, a maior cara de pau e as mentiras mais enganadoras.

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites
As fotos não mostra, mas os APC não difererem muito um do outro a não ser a quantidade de varistores e se tem um capacitor X e indutores, duas coisas que essas fotos não mostram.

Pelo que tudo indica, há três varistores de 20mm de 130V cada, proteção térmica, indutores e 1 capacitor X, circuito de monitoramente da existência do fio terra e inversão de polaridade, led indicador de proteção funcionando ok, do resto é tudo igual aos outros APC.

Com relação a análise da proteção PRO7 da APC, não acrescentaria nada a mais do que foi dito pelo _rau_ ai acima...

É uma proteção aos moldes da P6B...

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Excelentes analises, espero por mais ainda (para adquirir um pro meu pc)

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Uma das proteções mais procuradas por ai, e de difícil aquisição, vende mais que pastel quente em feira livre, o modelo P6B faz jus a toda essa fama, de um lado pelo seu preço que oscila em torno dos R$ 30,00 e de outro pela sua eficácia.

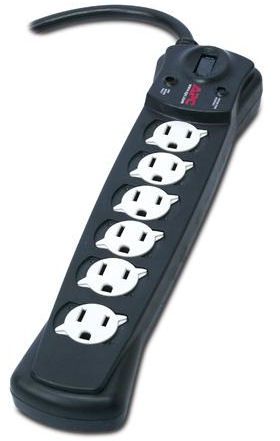

O filtro para referência visual:

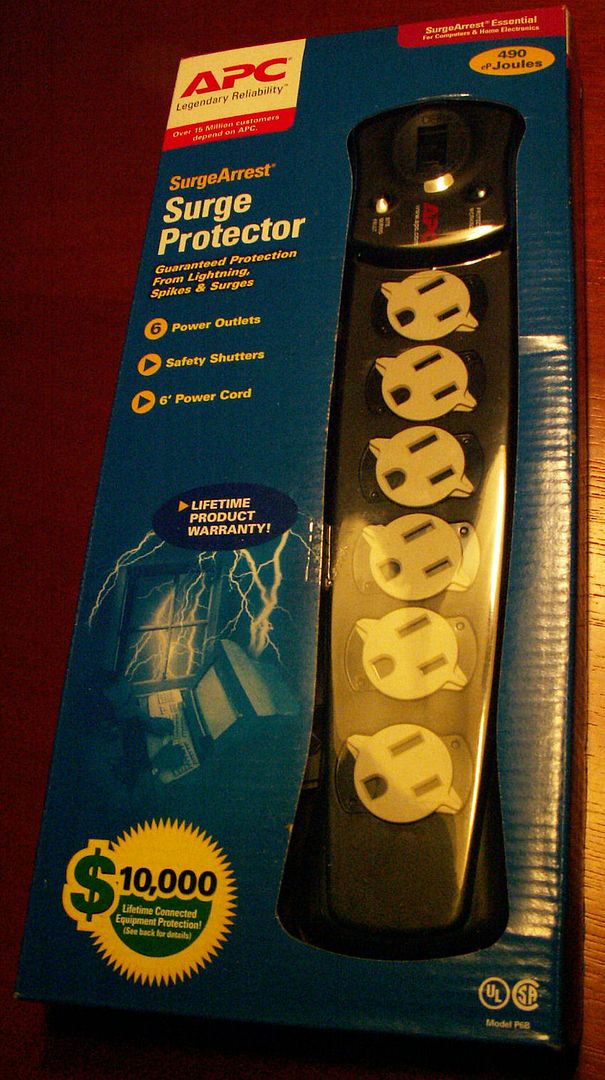

A embalagem blister com uma série de dados impressos. Seu gabinete, provavelmente por economia, não é parafusado e sim justaposto e colado, o que perturba um pouco aqueles, como eu, que querem acessar seu interior..


Detalhe impresso na caixa diz que (nos EUA ou Canadá) o usuário receberá um novo dispositivo desses dai e será restituído num valor até U$10.000 por danos efetivos em seus equipamentos que tiverem sofrido danos provenientes de surtos de tensão, mesmo que resultantes de descargas atmosféricas (raios). Não é uma "feature" exatamente útil para nós brasileiros mas dá uma boa ideia de que a proteção é séria..

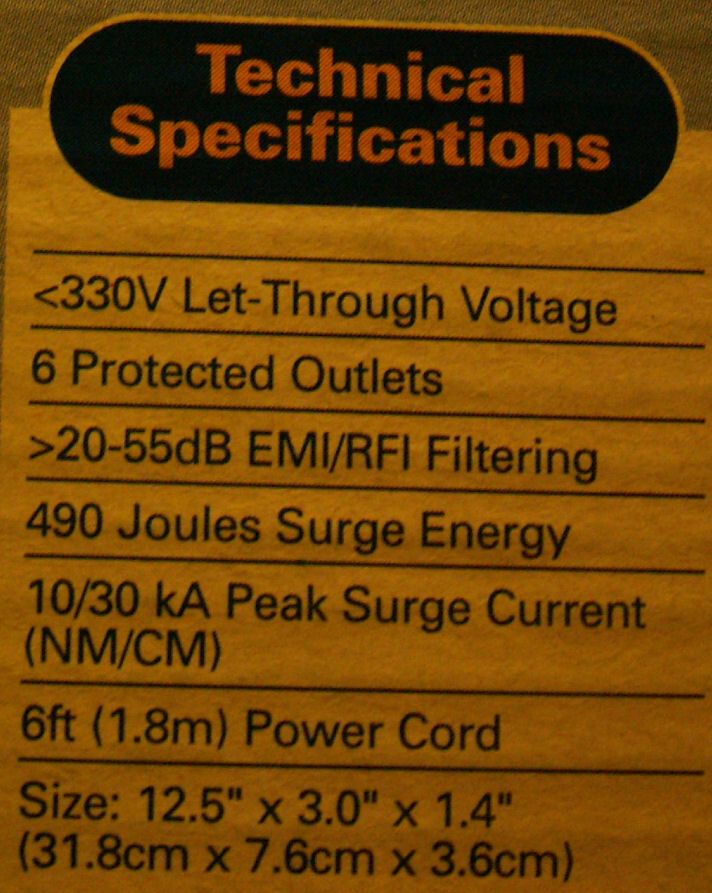

As especificações do produto:

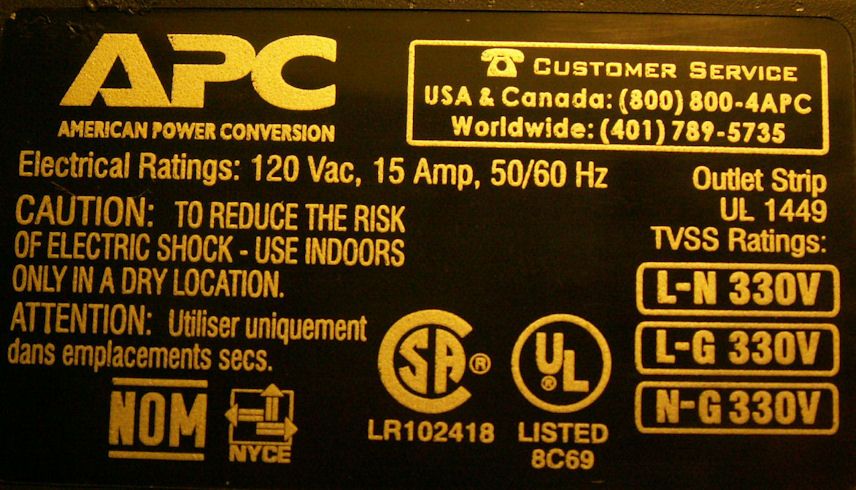

A discriminação da tensão limite de clamping dos varistores nos 3 tipos de proteção, Fase-Neutro, Fase-Aterramento e Neutro-Aterramento. Esse detalhe é simplesmente esquecido na maioria das proteções comuns fabricadas no Brasil. Os fabricantes colocam somente um varistor entre fase e neutro:


Uma visão de 3 níveis de proteção contra surtos, desde aqueles de razoável capacidade de absorção de energia até os "profi" de alta performance:

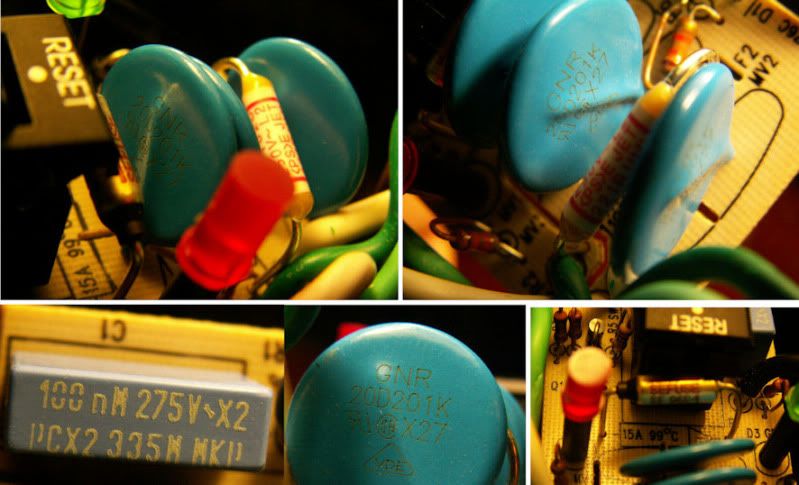

Veja os três varistores internos, entre F-N, F-T e N-T, todos são do mesmo tipo e mesma tensão.. Todos são de 20 milímetros e são do tipo 20D201K, ou seja, 130 Volts, 160 Joules Ai aparecem também o capacitor de filtro, e os fusíveis térmicos, bem como a chave liga/desliga que acumula a tarefa de mini disjuntor, para o caso da corrente de linha exceder aos 15 Amperes tolerados... Possui dois led's indicadores um de proteção ativa e outro de falha no sistema de aterramento... O fusível térmico principal é de 15 Amperes e se rompe a temperatura de 99ºC. Está "sanduichado" entre os varistores ligados a fase. (fase-neutro e fase-terra)

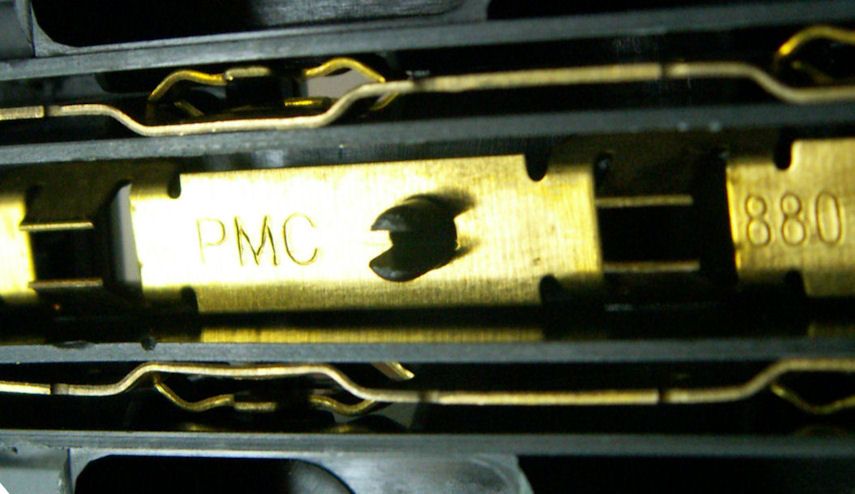

As lâminas que perfazem o barramento de distribuição de energia são bem avantajadas, bastante rígidas, bem isoladas umas das outras. Tem um desenho que aplica uma ótima pressão mecânica aos pinos dos plugs de energia nelas colocados:

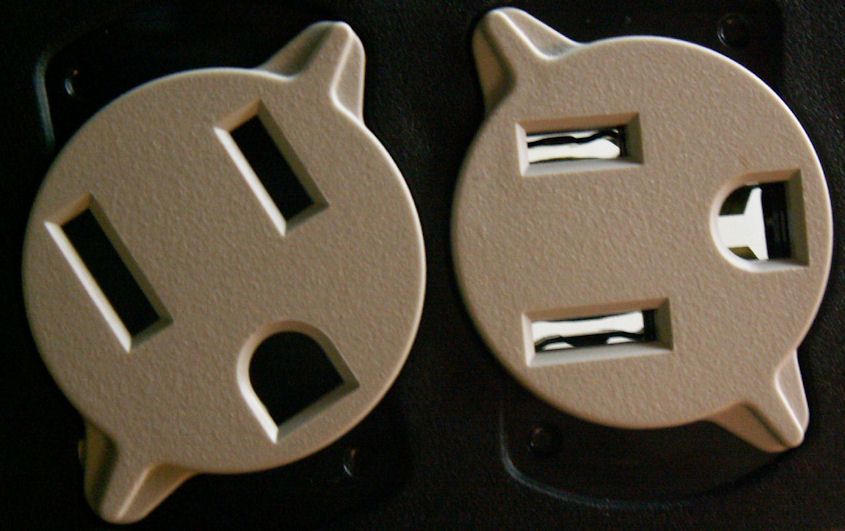

Como proteção adicional as tomadas permitem rodar uma espécie de "tramela" em seu topo de modo a mantê-las fechadas para evitar a introdução, de parte das crianças, de arames ou clips nas mesmas quando não em uso...


Não é por nada que essa proteção é tão procurada assim. Ela mostra excelente relação custo/benefício para todos aqueles que necessitem de proteção contra surtos de tensão para seus equipamentos, sejam eles de áudio, vídeo ou de informática quando alimentados por 110 Volts. Essa restrição se deve a que essa proteção é fabricada originalmente para uso nos EUA aonde toda a rede de distribuição tem essa tensão..

As principais lojas que usualmente a tem a venda (quando não está em falta) são:

http://www.atera.com.br/lista.asp?f1=27&f2=1&f3=&f4=

http://www.justshop.com.br/home/categoria/familia_id:33/filtro-de-linha-nobreak

Entre outras... Fique de olho..

Embora não disponha de outros recursos como proteção da linha telefônica nem do cabo de antena/cable, é das mais baratas e melhores proteções disponíveis em nosso mercado para a tensão de 110 Volts...

Abraço...

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

O maior trunfo desse modelo da APC era o preço em torno de 30~35 reais. Tem muita porcaria nacional custando quase isso. De resto, bela análise do produto.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Faller! Add aê... Tirei as fotos do PRO7, vista da placa superior! Tá meio embaçado, devido ter tirado no celular a noite... Mas dá pra ver!

Só vou postar uma pra tirar a curiosidade do pessoal....


Pode descer os comentários.....

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

O PRO7 tem uma proteção APC típica, não vai muito além disso mostrado, além de alguns varistores a mais em alguns modelos.

Nesse aí tem três varistores dispostos entre Fase-Neutro / Fase-Terra / Neutro-Terra protegidos térmicamente. Dois indutores, no fio Fase e outro no Neutro + 1 capacitor poliester tipo X, entre Fase-Neutro, que são os componentes de filtragem de ruídos. LED's indicadores de status e só isso.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
O PRO7 tem uma proteção APC típica, não vai muito além disso mostrado, além de alguns varistores a mais em alguns modelos.

Nesse aí tem três varistores dispostos entre Fase-Neutro / Fase-Terra / Neutro-Terra protegidos térmicamente. Dois indutores, no fio Fase e outro no Neutro + 1 capacitor poliester tipo X, entre Fase-Neutro, que são os componentes de filtragem de ruídos. LED's indicadores de status e só isso.

Ela tem um filtro melhor, se comparada a P6B, pois essa dai, a PRO7, tem dois indutores que a P6B não tem. A P6B tem 3 varistores e essa dai, (dá para ver melhor nessa foto ai abaixo) tem 4 varistores. Diferença poucas mas para melhor.. Também o preço é outro, quase o dobro...


Abraço...

  • Curtir 4

Compartilhar este post


Link para o post
Compartilhar em outros sites

Encontrado até mesmo em super mercados esse filtro de linha da Daneva atrai o comprador pelo marketing veiculado em seu Blister

O filtro para referência visual:


Visão externa do filtro de linha, mostrando as duas tomadas para linha telefônica (entrada de linha e saída de linha protegida), a chave liga desliga, e o receptáculo do fusível, além das 4 tomadas:

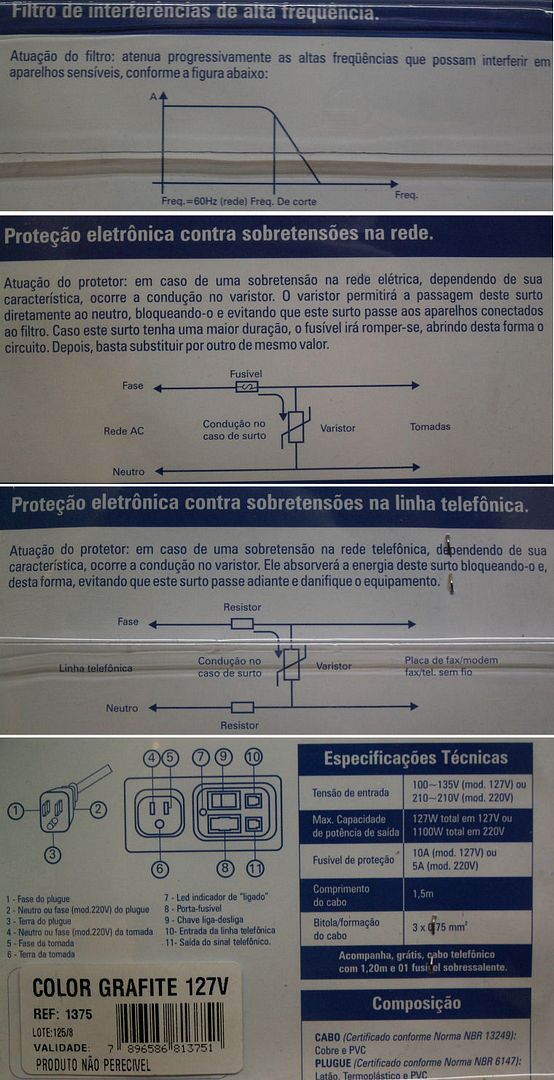

Descrição de como deve ser um filtro de linha, de como deve ser um supressor de surtos para linha elétrica e linha telefônica e as características do filtro de linha em questão:


Visão da placa de circuito impresso que sustenta todos os componentes do filtro de linha. Veja que grifamos uma trilha que recebe um fio da rua e o leva de modo direto, sem interrupção, a saída dos barramentos. Certamente o fio neutro, pois a chave e o fusível devem ir no fio fase. O fio terra é aquele bem de baixo, também levado sem interrupção ao barramento inferior, que é o barramento correto para a distribuição do barramento de terra. Repare que a trilha do fio terra possui um estreitamento perigoso bem abaixo,na parte inferior do circuito impresso. Isso também não é bom...


Em continuidade aquela trilha que ão sofreu interrupção vejamos agora aonde ela vai dar, olhando a distribuição das lâminas das tomadas. É só seguir...

Dá exatamente num pino de fio fase, como pode ser visto ai pela foto. Ou seja, o fio fase nem passa pelo fusível nem tampouco pela chave liga/desliga. Na verdade, por erro de lay out, esse filtro de linha tem seu fusível bem como desliga o fio neutro. Um erro imperdoável, de botar estagiário na rua...


Essa visão ai do impresso mais o barramento deixa isso muito claro. A chave liga desliga bem como o fusível estão no fio neutro...


Filtro muito simples do ponto de vista proteção, só tem um varistor entre fase e neutro, de 14 mm e de 150 Volts. Seu filtro de linha consiste de um capacitor da série X2 de 100nF. Filtro e proteção marginais...


Para perfazer a proteção telefônica dois fusistores (resistor de baixo valor)em série com a linha e um varistor de 5 mm em paralelo. Também marginal esse tipo de proteção..


Extremamente simples, chave liga/desliga, fusível um varistor somente de 14 mm entre fase e neutro. Não tem bobina de filtro, somente um capacitor, formando um filtro de 1ª ordem, muito simples. Um led diz quando ele está ligado..

Impresso bem feito e de bom aspecto. Lâminas perfazem os contatos das tomadas que são 4, razoavelmente afixadas com pouco risco de curto circuito.

Tem uma proteção muito simples na linha telefônica constituída de dois resistores de baixo valor ohmico, operando como fusistores e um varistor de 5 mm..

Tem mais marketing na cartela do que qualidade na proteção.

Proteção marginal...

Defeito grave da errônea colocação da chave e do fusível que abrem o neutro ao invés de abrir o fio fase...

Abraço..

  • Curtir 3

Compartilhar este post


Link para o post
Compartilhar em outros sites

Comprei hoje este filtro aqui.

"Filtro de Linha + Protetor Contra Surtos"


Segue foto dele internamente (bela economia de peças fizeram aqui)


E as unicas duas peças da qual diz que protejerá meu equipamento.



Comprei este filtro por R$ 30,00 aqui onde moro, mas objetivo principal deste filtro vai ser em tentar melhorar ele seguindo este Tutórial >> http://www.forumpcs.com.br/viewtopic.php?t=232831 feito pelo próprio e Grande "Faller".

Faller, com este materiais meu filtro servirá para minha rede aqui de 220V? presisarei colocar mais alguma coisa? E ele terá proteção igual ou melhor que um filtro Clamper por exemplo?

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Eu já tive um Daneva e tinha o mesmo problema do neutro... Todos saíram do mesmo jeito.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Comprei hoje este filtro aqui.

Faller, com este materiais meu filtro servirá para minha rede aqui de 220V? presisarei colocar mais alguma coisa? E ele terá proteção igual ou melhor que um filtro Clamper por exemplo?

Esse dai contempla um só varistor de 250 volts, entre fase e neutro , de 10 mm de diâmetro. Isso representa uma capacidade de dissipação de energia de exceção da ordem de 70 Joules somente.

As proteções da Clamper, como a computer protector pró tem varistores com o dobro dessa capacidade (20 milimetros)e tem 3 deles, tendo ainda os fusíveis térmicos para proteção...

A proteção da Clamper tem também um indutor duplo que esse dai não tem, melhorando muito a filtragem de EMI/RFI.

Agora vejo espaço relativamente bom ai para implementares essa proteção melhorando-a, conforme já fiz e documentei pelo menos umas 3 vezes por ai...

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Consegui fotos da parte interna do Manhattan Surge Strip Item: 160995

O suporte técnico deles acabou de me mandar:


Certamente não é o mesmo do E-Coyote

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Visitante
Este tópico está impedido de receber novos posts.





Sobre o Clube do Hardware

No ar desde 1996, o Clube do Hardware é uma das maiores, mais antigas e mais respeitadas publicações sobre tecnologia do Brasil. Leia mais

Direitos autorais

Não permitimos a cópia ou reprodução do conteúdo do nosso site, fórum, newsletters e redes sociais, mesmo citando-se a fonte. Leia mais

×
×
  • Criar novo...

GRÁTIS: minicurso “Como ganhar dinheiro montando computadores”

Gabriel TorresGabriel Torres, fundador e editor executivo do Clube do Hardware, acaba de lançar um minicurso totalmente gratuito: "Como ganhar dinheiro montando computadores".

Você aprenderá sobre o quanto pode ganhar, como cobrar, como lidar com a concorrência, como se tornar um profissional altamente qualificado e muito mais!

Inscreva-se agora!
