Você já viu seu filtro de linha por dentro? Não? Entre e veja!

Posts recomendados

Desses filtros de linha de 30 reais, qual seria o menos pior de pegar?

Infelizmente é a unica coisa que tenho acesso por aqui :/

Seria muito perigoso? É melhor ligar direto na tomada?

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Tem uns Clone já com tomadas na nova norma, que parecem ser melhor que a média, inclusive possui proteção térmica no varistor.

https://www.kabum.com.br/cgi-local/kabum3/produtos/descricao.cgi?id=01:02:22:49:36

É melhor ligar num desses do que direto na tomada.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Tem uns Clone já com tomadas na nova norma, que parecem ser melhor que a média, inclusive possui proteção térmica no varistor.

https://www.kabum.com.br/cgi-local/kabum3/produtos/descricao.cgi?id=01:02:22:49:36

É melhor ligar num desses do que direto na tomada.

Legal, legal. Na loja aqui perto me recomendaram o ForceLine, com as tomadas na nova norma. Não sei dizer que modelo era, mas no geral eles são "bons"?

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Legal, legal. Na loja aqui perto me recomendaram o ForceLine, com as tomadas na nova norma. Não sei dizer que modelo era, mas no geral eles são "bons"?

O que o Inmetro testou tinha componentes presos com fita crepe......

Quem te recomendou essa marca não sabe do que fala.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

A Clobe melhorou marginalmente, pelo menos lendo a especificação, um de seus filtros dentro da nova norma de tomadas, talvez a forceline tenha se tocado tb... A Clone tb tava no teste do Inmetro, se não me engano.

A ABNT tá demorando soltar uma norma, espero que decente, para filtros de linha. Prometeu no final do ano passado que essa norma sairía em 2010... Na verdade falaram de inicio de 2010, mas já tamos na metade...

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

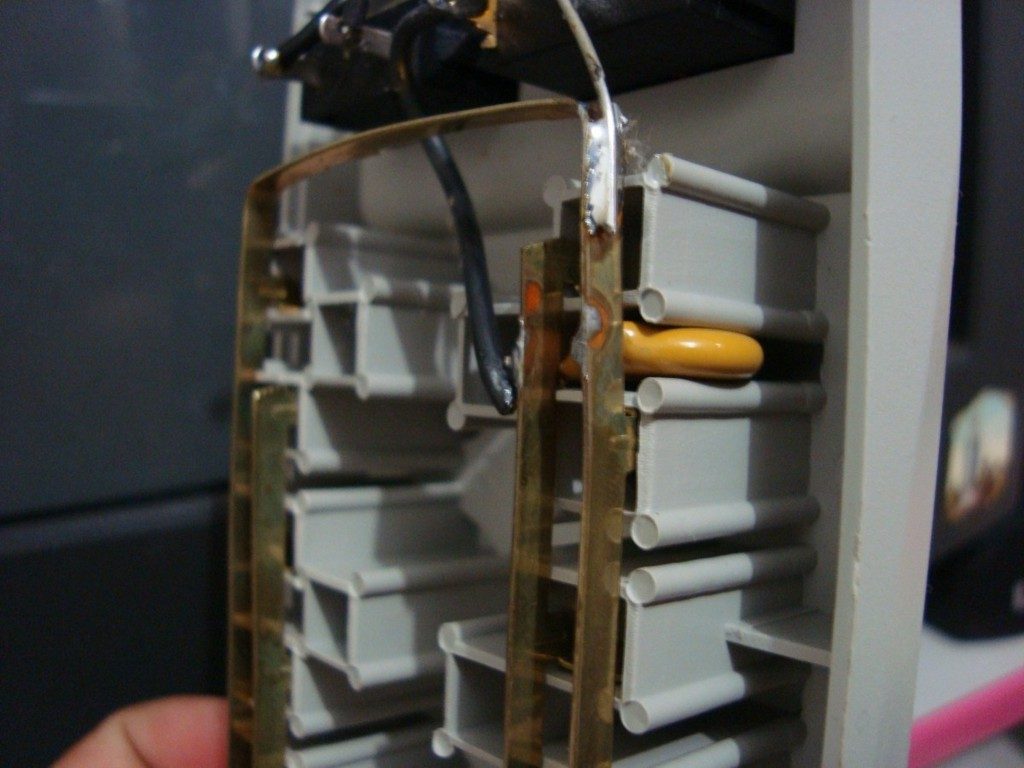

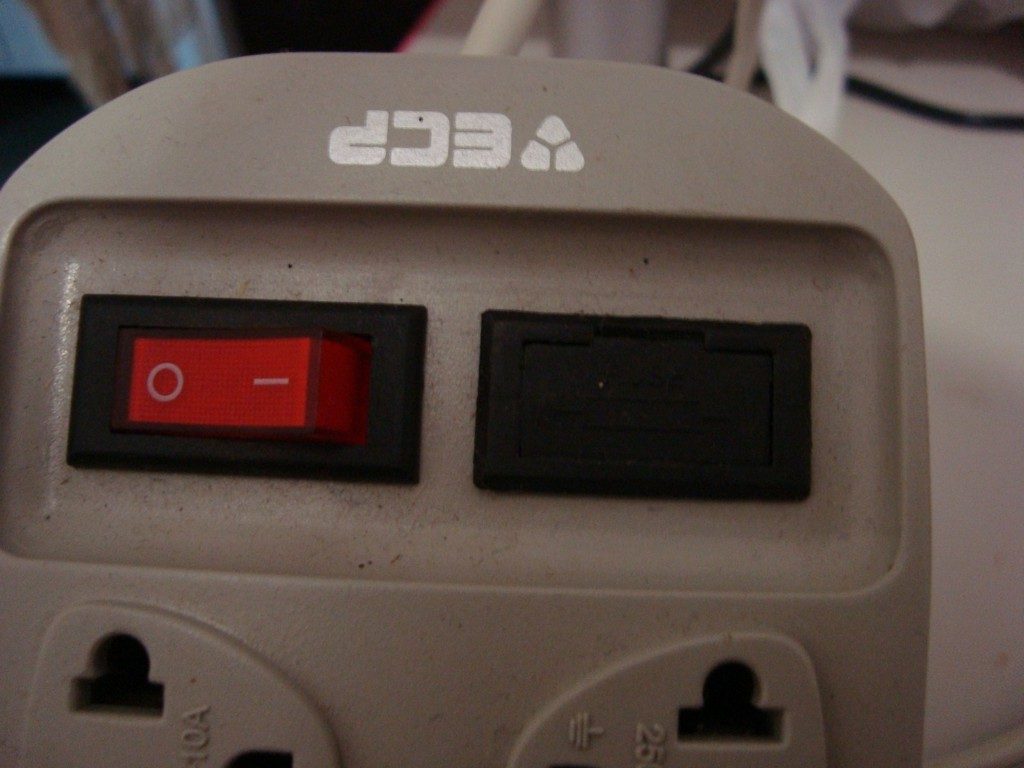

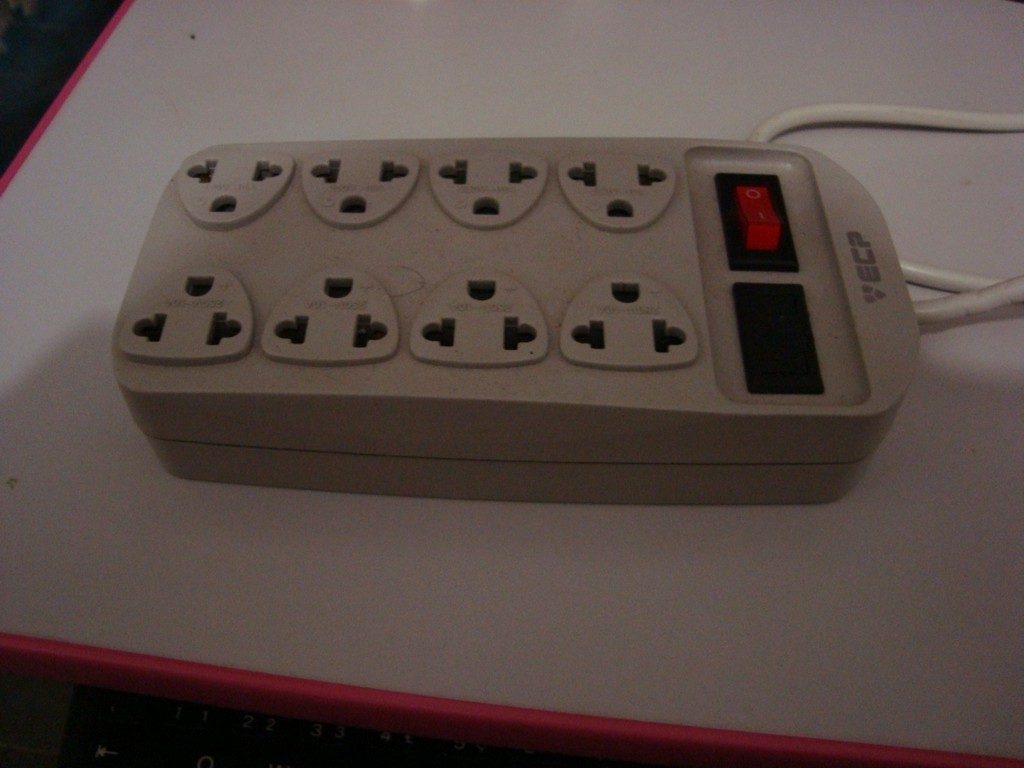

Tentando encontrar algumas boas soluções para proteção do meu PC, comprei essa há alguns meses, e brochei quando abri para ver o que tinha dentro. É um filtro da ECP.

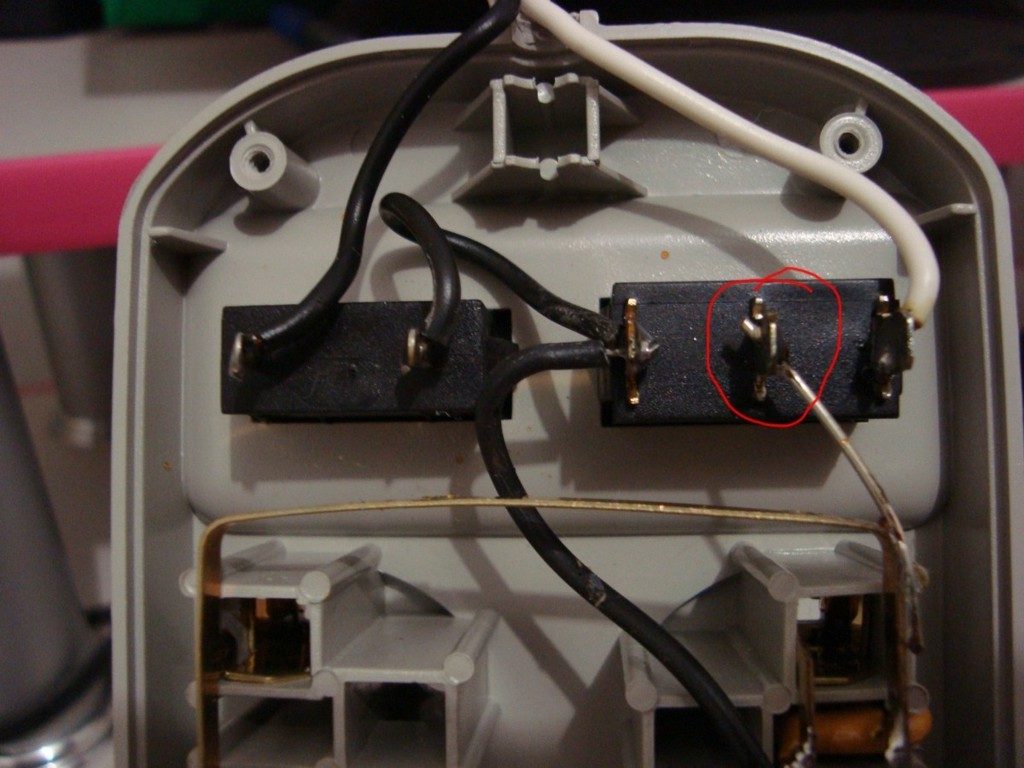

Gostaria de saber do _rau_ ou do faller, nesta ultima foto, o que é aquilo circulado de vermelho?? Que ***** é aquela?? Aquilo ali não é onde deveria estar ligado o neutro?? e no entanto ele está ali do lado paradão!!

Peço desculpas pelas fotos pois é a 1ª vez que eu posto fotos aqui.






  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

_rau_ gostaria que mandasse um e-mail para reicesar@hotmail.com pois gostaria de te passar umas fotos aqui a respeito de aterramento pois li o seu tópico sobre isso e gostei muito. Porém não entendo muito disso e gostaria de esclarecer umas dúvidas simples.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

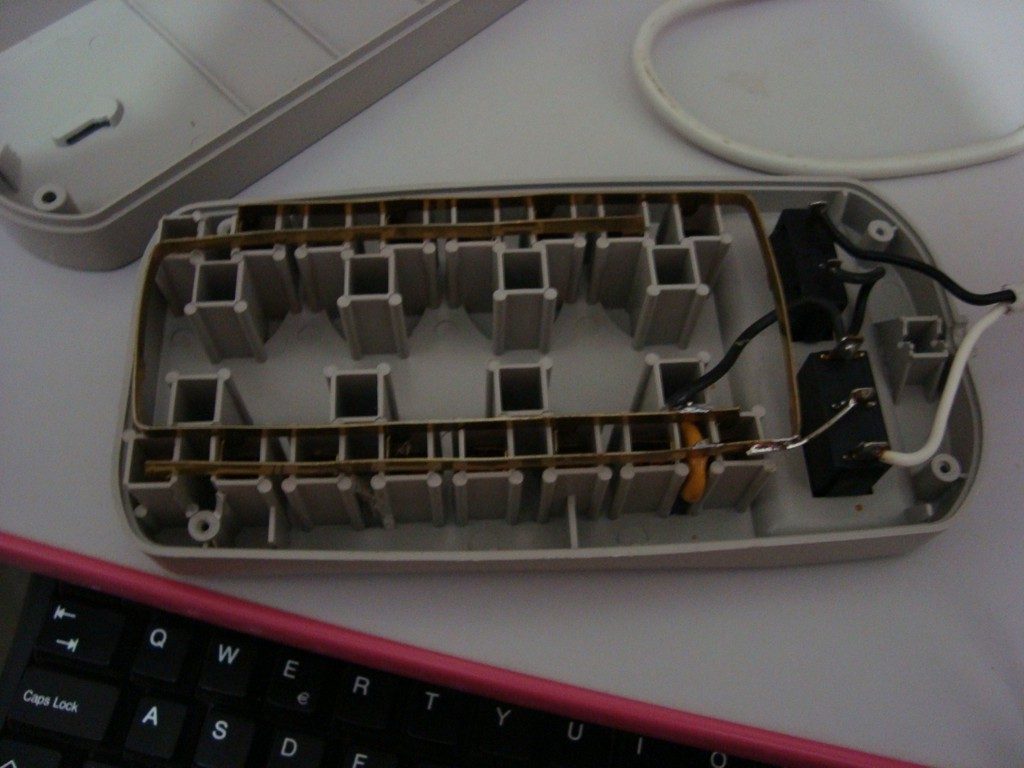

Pedindo licença para usar de sua foto na crítica do filtro, o que se vê ai é o que segue...


- Veja ai que somente entram no Filtro dois fios, o aterramento fica de fora...

- O que se vê ai na direita é uma chave liga/desliga, com uma lâmpada neon interna a mesma..

- O neutro é que está sendo desligado e não o fase, o que claramente é uma operação errada.. Isso de acordo com a correta distribuição da energia nas tomadas, que também pode estar invertida. Somente um teste de correspondência do pino do plug com a cor do fio pode nos dizer isso..

- O filtro parece ter ou um capacitor ou um varistor entre fase e neutro. Desse modo ou ele tem a característica de filtro (se capacitor) ou tem a característica de proteção (se varistor) mas de qualquer modo ambas muito pobres.. ( a visão do código do componente pode decidir essa questão)

- Note que inexiste contato algum no borne de aterramento da tomada, o que reforça a ideia do fabricante de não processar esse sinal de aterramento desde a entrada com somente dois fios.. Pena as fotos não mostrarem o plug de entrada. Aposto que é de 2 Pinos + Terra, para enganar bobo...

Fugiria dessa coisa dai como o diabo foge da cruz..

Abraço..

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Valeu faller,

Eu é que sou bobo mesmo. o pino da tomada tem só F-N, ele não é do tipo 2P+T. Acho que esse filtro é mais um adaptador. Aquilo amarelinho lá é um varistor pois quando comprei "isso" falava que tinha proteção contra surtos e não falava de atenuação de frequencia RFI/EMI.

voce disse que o neutro está sendo desligado e não o fase. Como eu faço para consertar isso. Puxo o fio branco para o lugar daquela "perninha" circulada de vermelho?? Como eu dou uma alterada nisso?? Aqui em casa não tem aterramento.

Não pretendo jogar ele fora pois li um tópico seu em outro forum no qual voce melhorou (apenas forma de dizer já que não tinha nada de bom naquele filtro) um filtro de linha vagabundo sem precisar colocar uma placa de circuito impresso. Obrigado faller. Peço desculpas pela minha ignorância no assunto mas vou fazer um curso de eletronica e estudar alguns materias pela net para ter pelo menos uma base para não passar vergonha.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Ah, encomendei 2 APC´s no site da Amazon, via importador, quando chegar vou abri-los e postar aqui para que seja feito os comentários.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Faller, _rau_ então? para consertar o neutro eu devo puxar e soldar o fio branco onde está circulado de vermelho??

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Excelente tópico!

Muito obrigado!

PS: To querendo comprar esse belkin do ebay, depois posto aqui pra contar se deu tudo certo, abs.

Galera, só pra falar, comprei o Belkin indicado pelo Faller no mesmo vendedor que ele comprou e deu tudo certo, chegou aqui no Rio direitinho e foi o mesmo preço... Demorou 29 dias pra chegar, mas chegou, estou muito satisfeito.

Abs.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Faller, _rau_ então? para consertar o neutro eu devo puxar e soldar o fio branco onde está circulado de vermelho??

Vamos lá... Na verdade o correto seria o fio fase entrar no fusível e do fusível sair para a chave liga/desliga e depois disso ir para a posição correta nos bornes das tomadas.

As informações que colocaste não são suficientes para se saber quem é o fio fase no cabo de entrada.. A dedução que tomei foi olhando para trás a partitr das tomadas da proteção, na posição aonde deveria estar o fio fase, mas não posso garantir que ele lá esteja. Teria que saber a cor de fio correspondente do fio fase na entrada.

Tá complicado te dar essa informação sem os dados todos...

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Vamos lá... Na verdade o correto seria o fio fase entrar no fusível e do fusível sair para a chave liga/desliga e depois disso ir para a posição correta nos bornes das tomadas.

As informações que colocaste não são suficientes para se saber quem é o fio fase no cabo de entrada.. A dedução que tomei foi olhando para trás a partitr das tomadas da proteção, na posição aonde deveria estar o fio fase, mas não posso garantir que ele lá esteja. Teria que saber a cor de fio correspondente do fio fase na entrada.

Tá complicado te dar essa informação sem os dados todos...

Então posso utilizar um multimetro para descobrir isso?? Onde a corrente estiver em 127V ou perto disso, esse será o fase. Correto??

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Então posso utilizar um multimetro para descobrir isso?? Onde a corrente estiver em 127V ou perto disso, esse será o fase. Correto??

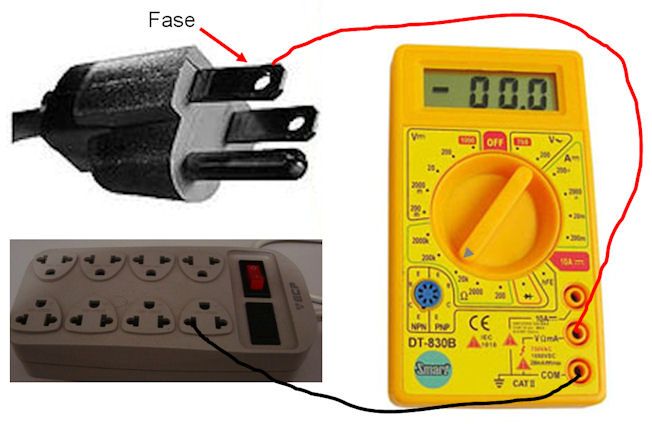

Usar o multímetro na função ohms, com o filtro fora da tomada e verificar se há continuidade entre o fase na tomada da proteção e no plug AC. Assim :


Nessa condição dai o multímetro terá que mostrar a condução, aproximando a medida do ZERO...

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Faller, boa noite!

Fiz o pedido daquele DPS da Belkin com aquele vendedor do eBay.

Você teve que confirmar seu endereço para o envio do produto?

Como eu faria pra adicionar a tal bobina indutora que você incluiu no filtro? Tem alguma especificação?

Aguardo um retorno...

Abraço

Luciano

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Faller, boa noite!

Fiz o pedido daquele DPS da Belkin com aquele vendedor do eBay.

Você teve que confirmar seu endereço para o envio do produto?

Como eu faria pra adicionar a tal bobina indutora que você incluiu no filtro? Tem alguma especificação?

Aguardo um retorno...

Abraço

Luciano

Não lembro de ter de confirmar endereço... O melhor modo sempre é montar o seu endereço no padrão americano. Depois que adotei isso dai nunca mais tive problemas.

Me explico..

Se seu endereço for:

Fulano de Tal

Rua Borges de Medeiros, 127/302

CEP 90777-321

Cidade de Porto Alegre, por exemplo

Declare-o desse modo:

Fulano de Tal

127/302, Rua Borges de Medeiros

Porto Alegre, RS, 90777-321

Brazil

Para fazer a bobina escolha um núcleo que caiba no local (mais ou menos do tamanho do seu desenho no lay-out no impresso) e enrole o quanto couber de fio cabinho simples diâmetro 0,5 mm², em bobinado duplo..

Abraço...

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Faller, do seu tutórial para melhorar uma régua >> http://www.forumpcs.com.br/comunidade/viewtopic.php?t=232831 eu só achei aqui a venda estes componentes:

Capacitores 4,7 nanoFarads por 2KiloVolts e um capacitor de 330NFarads por 630 Volts.

Varistor de 20 milímetros, de alta energia, com capacidade de ruptura de até 10KAmperes (8/20usegundos) modelo 20D271K

(foi isto aqui que o vendedor me deu na loja aqui)


Gostaria de saber onde posso encontrar os outro materiais a venda na Net se for possível, e como eu posso fazer esse "indutor duplo com uma indutância de 3,4 miliHenries" da qual é impossível de se achar com estas especificações aqui onde moro!

(Você não tem desas peças aí não? da qual posso lhe comprar?)

Minha régua esta na pagina dois(02) deste tópico.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Para fazer um indutor duplo um dos modos é o que segue:



Vantagem: Como o cabinho flexível tem uma isolação boa podes sobrepor as espiras umas sobre as outra sem nenhuma preocupação com a isolação. Isso não é tão aconselhável assim se o fio fosse aquele de cobre envernizado... (principalmente quando no cruzamento de fios com fase e neutro)

Desvantagem: Perda de espaço e consequentemente de espiras em função da espessura da capa plástica.

Para iniciantes no processo recomendo fazer com cabinho flexível isolado

Quanto aos núcleos, tenho adotado a série NT da Thornton

Se for o caso entre em contato com eles via e-mail e pergunte onde comprar a varejo esses núcleos.

Alguns bons núcleos da Thornton para fazer esses indutores são:

NT-23/14/8-1700-IP6 IP6

NT-27/16/12-2700-IP6 IP6

NT-35/22/15-3000-IP6 IP6

Abraço...

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Amigos teria algum Filtro de linha pra 220V no ebay pra indicar.. aqui em Natal/RN, não se encontra nada que preste.. e a energia aqui é uma maravilha :( normalmente varia de 195 a 240V.. to utilizando uma fonte com PFC ativo mas preciso de um filtro bom pra melhorar a proteção..

Valeu

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Amigos teria algum Filtro de linha pra 220V no ebay pra indicar.. aqui em Natal/RN, não se encontra nada que preste.. e a energia aqui é uma maravilha :( normalmente varia de 195 a 240V.. to utilizando uma fonte com PFC ativo mas preciso de um filtro bom pra melhorar a proteção..

Valeu

No e-bay não vai ter pois lá nos EUA só existe linha 110v em todos os estados/cidades.

Na loja Videosonic, aqui mesmo no brasil, tem o Upsai FHT-1200 que é um protetor muito bom também.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
No e-bay não vai ter pois lá nos EUA só existe linha 110v em todos os estados/cidades.

Na loja Videosonic, aqui mesmo no brasil, tem o Upsai FHT-1200 que é um protetor muito bom também.

Valeu pela indicação..

Obrigado!

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Olá.

Como não encontrei o famoso FHT-1200, comprei um filtro "meia-boca" (como o ser humano pré-conceitua as coisas com facilidade :P) para apagar o incêndio, e depois eu vejo se acho o bom.

Enquanto isso, gostaria de saber se o que eu comprei serve para alguma coisa além de extensão. Espero queimar a "língua" (dedos na verdade) após as observações dos experts na área.

Dentre os diversos produtos disponíveis nas gôndolas do mercado, com base no que eu já li aqui no CdH sobre filtros, tentei escolher o melhorzinho, com custo baixo e que oferecesse, pelo menos na embalagem, algum tipo de proteção.

Seguem imagens do produto adquirido.

Marca: MarGirius

Modelo: AKT 2110

Site do fabricante com informações extras: http://www.margirius.com.br/prod2.aspx?p=akt2110.inc&r=filtroprot

PDF com informações do produto: http://www.margirius.com.br/p/104_105.pdf

Custo: R$ 24,52










Obrigado.

[]'s

Post original: http://forum.clubedohardware.com.br/showpost.php?p=4541176&postcount=50

Esse ai parece ser uma grata surpresa, concordam?

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Esse ai parece ser uma grata surpresa, concordam?

É, parece que a indústria nacional se acorda aos poucos para esse mercado..

Dos primeiros filtros relativamente baratos que oferecem proteção F-N, N-T e F-T. Só faltaria que eles colocassem varistores de 20 mm e fusível térmico que deduzo não existir. Bom filtro/proteção sim...

Compartilhar este post


Link para o post
Compartilhar em outros sites

Opa! Fico contente em saber que pelo menos consegui entender alguma coisa dos tópicos de filtros aqui e que com isso consegui distinguir a "extensão" do "filtro".

Tentei desmontar inteiro para ter as fotos mais detalhadas da parte interna do filtro, porém não consegui desmontá-lo pois acho que o compartimento do fusível estava impedindo.

Tive a impressão que os contatos do compartimento são soldados na placa de circuito depois de montado, aí forma-se um negativo para a remoção.

Obrigado pelas informações.

[]'s

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
