Defeito na adega SC-21A

[Antonio Barros]

Boa noite a todos.

Estou com um defeito na adega. Só que a minha é SC-21A e na placa está escrito MP-011 PCB61116k2.

Os transistores 13005 foram trocados e a placa voltou a funcionar. Contudo, sem carga ela liga, os dois leds acende, e ela fica fanzendo um barulho. Quando conecto o sensor, o painel e o ventilador da parte quente ela liga normalmente e para de fazer aquele barulho. Mas, quando eu conecto a pastilha peltier a placa não aguenta a carga e se não fosse a lâmpada em série colocada na entrada da rede, os transistores queimariam de novo.

Por favor alguém saber o que pode ser esse defeito.

[BCP]

Troque os capacitores do primário da fonte e faça testes no foto acoplador. (de preferência troque-o)

[proeletrica]

Boa tarde Antonio

Tem dois resistores de 2 ohms que ficam bem proximo aos transistores 13005 , que abrem quanto os transistores 13005 entram em curto. Medir estes resistores fora da placa. Outra coisa que tens que verificar é o diodo duplo , normalmente Mur... ´este diodo está em um dissipados de aluminio.Troca o capacitor de 1000 micro que fica na saida , proximo onde saí para pastilha peltier.

de retorno

boa sorte

[FelipeMartin]

Boa tarde, alguém tem o esquema da placa MP-011 PCB61116K2 da adega SC-12A?

[ADRIANO LEONARDO DA SILVA]

Troca o capacitor de 47uf x 25v perto do CI TL 494 que resolve o problema de ligar sem carga e troca também o capacitor de 100uf x 16V e coloca um de 3300uf x 25V para ajudar na filtragem .



[Marco Weber]

Em 29/10/2012 às 13:14, FelipeMartin disse:

Boa tarde, alguém tem o esquema da placa MP-011 PCB61116K2 da adega SC-12A?



[andreaires]

Alguém tem o esquema da placa pcb111122k6(adega Dynasty modelo 25123)

[cale]

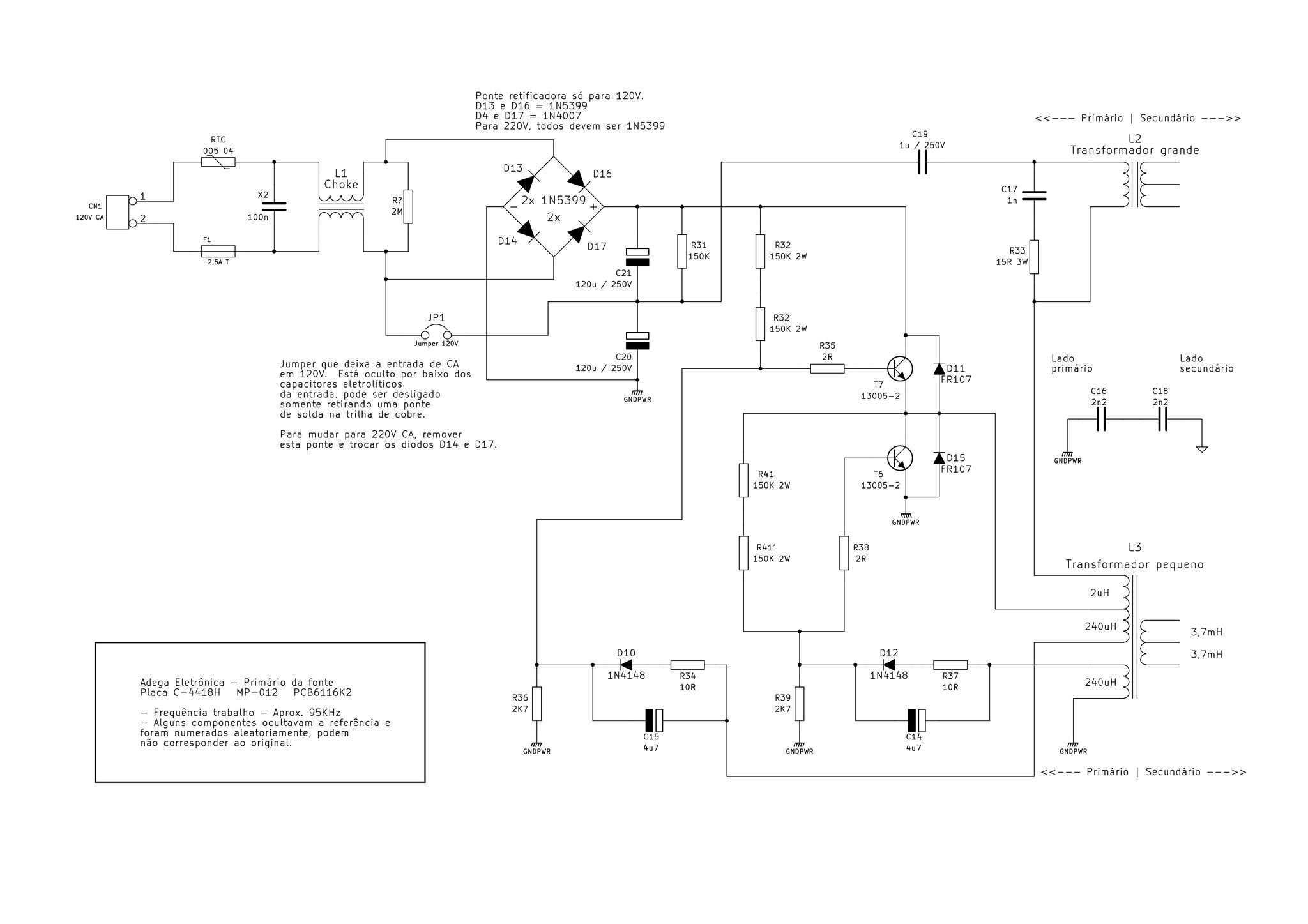

Salve, galera me tira uma duvida, esta placa na saida dos capacitores do primario temos aprox 300volts e no final do primario na entrada do trnsf. pequeno tera aprox 160volts. correto? o que derruba esta tensão seria o dois transistors 13005 ?

to com uma aqui que nao esta funcionando, so que tenho 300 volts nos dois pontos e um deste transistors esta aquecendo ja troque os dois troquei capacitores, fiz  testes nos outros componentes e nao acho o defeito. se alguem puder dar uma força.

aproveitei a carona do amigo Antoni Barros.

[Audrey Vidal]

Alguém tem o manual da adega Durabrand SC 12 A???? Preciso urgente. Grata

[BCP]

Se for o manual do usuário, a adega Eletrolux tem praticamente o mesmo funcionamento...

O manual esta no link abaixo:

11734188.pdf



[Mauricio1973]

Ola pessoal, estou com uma adega que o visor pisca e altera a temperatura sozinha e acende a luz interna, alguém sabe se esse problema é na placa principal?

[BCP]

Sim,  pode ser algum capacitor gasto na fonte dela,  tem que verificar todos  do primário e do secundário, pois a fonte completa pode estar desarmando.

[Eder Neumann]

alguém lembrou de verificar se a pastilha está integra?

[Eiderjs]

@ADRIANO LEONARDO DA SILVA

Em 12/01/2016 às 20:27, ADRIANO LEONARDO DA SILVA disse:

Troca o capacitor de 47uf x 25v perto do CI TL 494 que resolve o problema de ligar sem carga e troca também o capacitor de 100uf x 16V e coloca um de 3300uf x 25V para ajudar na filtragem .



Cara, estava com o mesmo problema que o colega citou e a solução realmente foi a troca do capacitor de 47uF perto do TL494, obrigado.

[velhoedi]

Olá!

O problema que aconteceu na minha:

Ocorreu um curto em algum local e queimou: diodo rápido do secundário, 3 dos 4 diodos retificadores da entrada, Os 2 transistores da oscilação do primário e seus capacitores e resistores acoplados. Também estufou os 2 capacitores de filtro do primário.

Troquei todos esses componentes e ela voltou a funcionar. Só que apresenta ainda 1 único defeito:

-Ao ligar ela vai reduzindo a temperatura até chegar na desejada

-Após um tempo (aproximadamente 10 minutos) ela desliga tudo e retorna ao estado inicial, inclusive perdendo a referência de temperatura.

-E fica nesse loop até desligar da tomada.



[BCP]

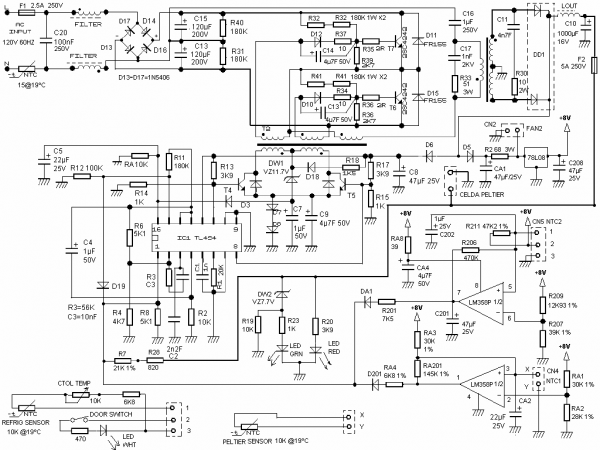

@velhoedi Troque os principais capacitores do secundário, o de 47uF/25V perto do ci TL494, no primeiro esquema do post #6 é o C8.

[Alessandro Nilsen]

Olá amigos do fórum.



Finalizei o reparo em uma adega Durabrand SC-12A (com termostato digital), minha dica é, para não perder tempo com defeitos secundários, substitua todos os capacitores da fonte de alimentação, tanto do primário quanto do secundário.



Porém vou relatar minha experiência, pois pode ajudar algum amigo que esteja com dificuldades.



No meu caso, a adega chegou inoperante, com um dos transístores do primário em curto (medindo cerca de 100 Ohms). Após a substituição de ambos os transístores (usei 13007), a fonte voltou a funcionar, porém fazendo barulho de 'fritura', com tensão baixa na saída e ao conectar o peltier, um dos transístores do primário entrou em curto-circuito novamente.



Atribuí esse funcionamento à fonte estar funcionando no modo auto-oscilatório (que é o modo como fontes cujo C.I. gerenciador fica no lado secundário dão 'partida'), ou seja, o TL494 estava totalmente inoperante!



Substitui os capacitores que os amigos citaram nos posts acima, estavam com o valor alterado e/ou com a ESR altíssima! Isso fez com que o TL494 voltasse à vida, porém, a tensão de saída da fonte ao invés de variar de 3V até 12V linearmente à mando do termostato, pulava de 5V para 12V e vice versa.



Fiz outro pente-fino na fonte como um todo, e encontrei praticamente todos os demais capacitores alterados de alguma forma, tanto no primário quanto no secundário, resistores, transistores e afins estavam OK.

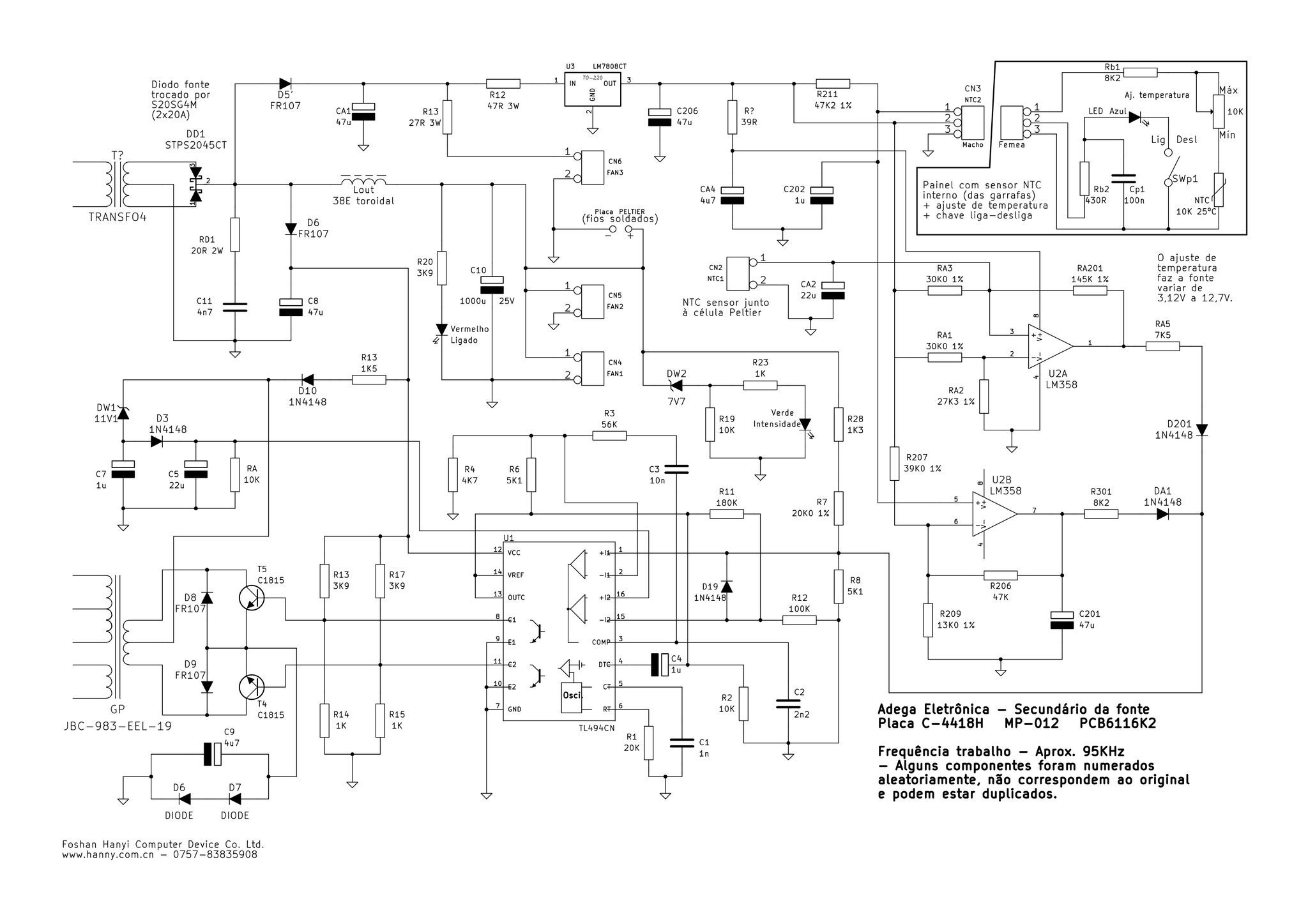

Fiz a substituição completa dos capacitores dessa fonte. e ela passou a responder adequadamente ao sinal do termostato, variando linearmente de 2.6V até 12.6V, porém, quando a tensão estava abaixo de 10V, a fonte emitia um ruído leve e aparecia ripple na tensão de saída, resolvi alterando o valor do capacitor C201 de 47uF para 220uF.



Fica aí meu relato, substitua todos os capacitores da fonte, assim irá evitar dor de cabeça com defeitos secundários.
