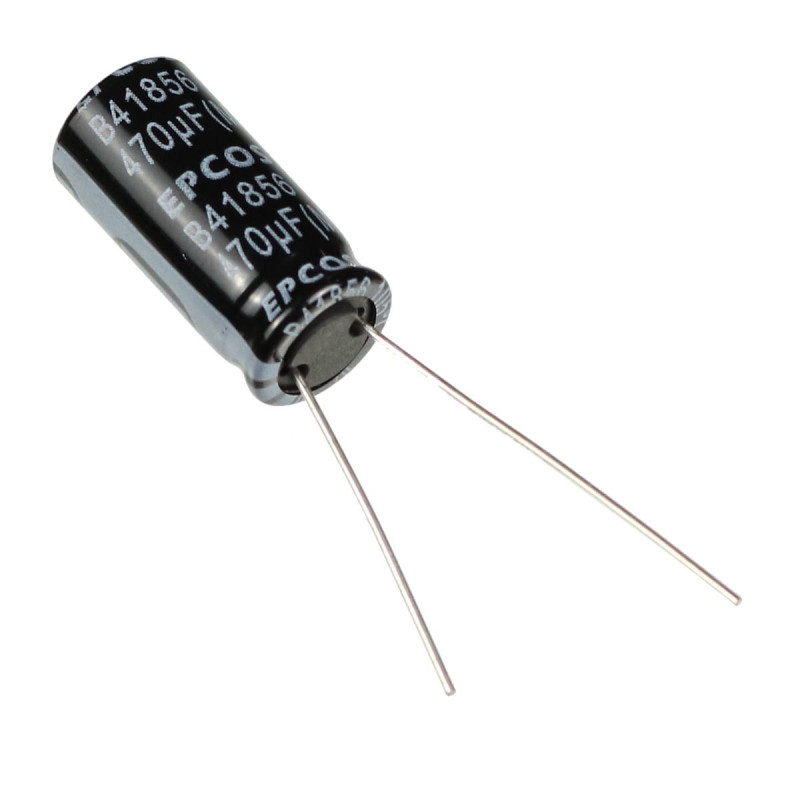

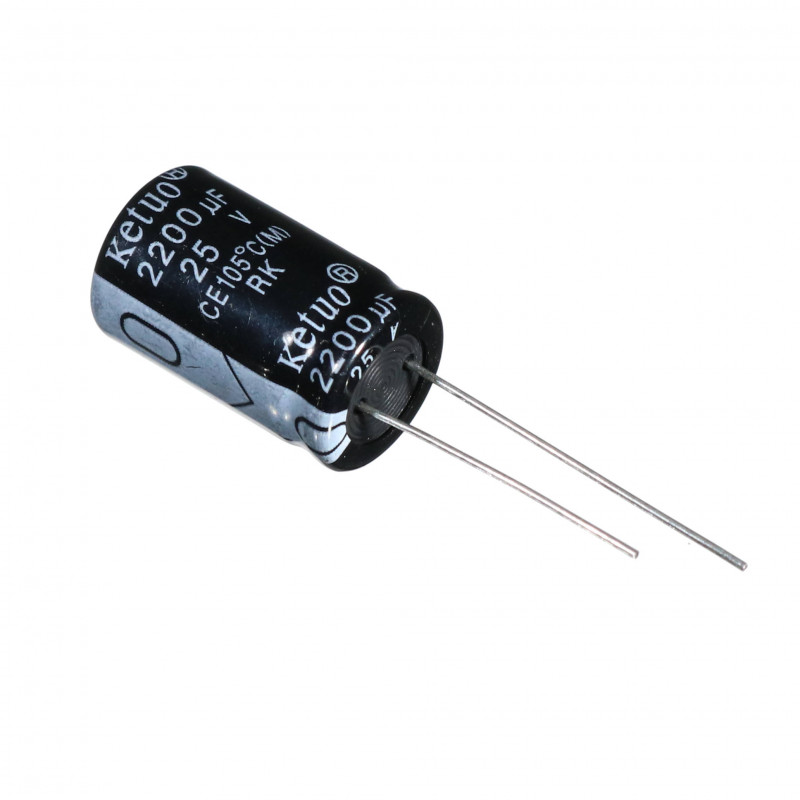

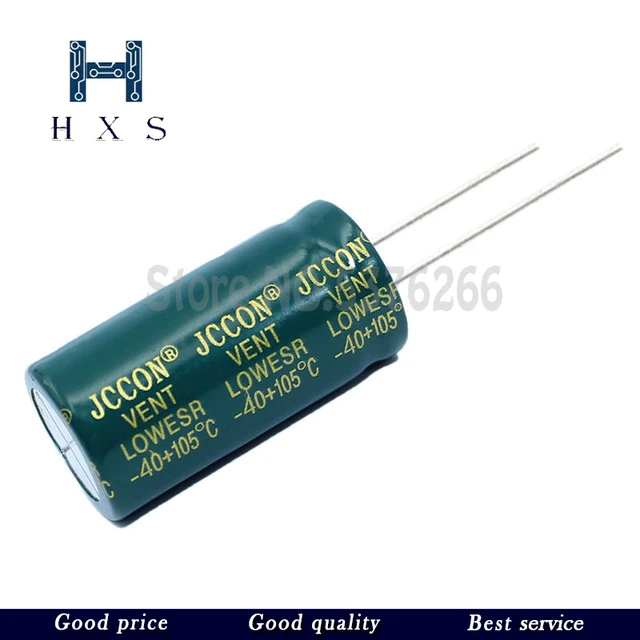

KKKKKKKKKKKKKKK Não é teórico, é prático ! A grande maioria das fontes chaveadas que eu ví que funcionam bem usam capacitores verdes, deste tipo aqui : Ou marcados LOW ESR como estes aqui : Pode ser coincidência, mas toda fonte de qualidade usava esses tipos de capacitores ........ Quando eu pego fonte com os capacitores pretos deste tipo : Esses da Epcos tem modelo impresso, é só pesquisar e sei que tem baixa ESR. Esses todos que postei acima eu confio. Mas quando vejo estes aqui usados em fonte chaveada : Apenas marcado como 105 graus não quer dizer que ele é do tipo baixo ESR para altas frequências ! Sou obrigado a confiar sem ter como checar ? Porisso que falo que é prático, e não teórico Paulo

@Renato.88 , Os capacitores tão complicados ... comprei uma fonte chaveada de 12v por 30A, chegou aqui liguei tinha um ripple AC de meio volt sem carga ...... Puxei 12A e o ripple aumentou para 1,5 Volt !!!!! dava um baita zumbido, desisti de usar no meu rádio. Guardei a fonte só para mover o meu rotor, procurei outro fornecedor e comprei uma de 12V por 15A. Liguei e funcionou de boa, quase sem ripple. Mesmo com 12A de carga, ripple chega a 0,2 Volt apenas. Olhei por cima o PCB dentro da fonte, achei muito parecido ao de 30A que tava com muito ripple. Resolvi abrir as duas , e ..... surpresa ! Mesmo PCB, mesmos componentes, mudando apenas os diodos, e os CAPACITORES ! Os capacitores da fonte de 30A são todos pretos, não me parecem próprios para fonte chaveada..... nem tinha 105 marcados neles ! Os da fonte de 15A são aqueles verdes , próprios para fonte chaveada ! Malditas cópias chinesas .... Paulo

@Álvaro Dínamo , Algo me diz que você quer pular a parte mais importante : estudar !!!!! Não tem um componente eletrônico vilão para todos os aparelhos. O que menos defeito dá são resistores de baixa potência. Paulo

Eles eram bons sim, principalmente nos idos de 2005 - 2015. Os projetistas originais eu não conheci, mas eu trabalhei na Quasar também no controle de qualidade, que incluía a separação dos transistores em pares casados para os módulos de potência, e os transistores de sinais para baixo ruído. Querer comparar esse módulo Frankstein Vision ao módulo do QA-3300 é bem forçado ..... não vejo nada em comum entre eles, a começar pelo espelho de corrente simples em vez do duplo da Quasar, e o uso de 3 diodos 1n4148 em vez de dois, que implica em uma maior corrente quiescente, e claro, a falta de um elemento para o ajuste dessa corrente. Mas em teoria o Vision tem mais potência e porisso mesmo precisa de todos os meios possíveis para garantir estabilidade térmica. Nos PCBs mostrados vejo coisas estranhas, como o uso de dois TIPS em cascata ( ??? ) . Na Quasar, usando transistores casados, os módulos tinham estabilidade térmica, e qualidade garantida, baixíssima distorção e sem avalanche térmica. Quanto ao fato de os diodos sofrerem ruído devido à luz, e esse ruído sair no áudio.... eu nunca percebi isso , e nem ouvi falar também kkkkk ! PS : COMPLEMENTANDO Já calculou o custo da fonte de alimentação para esse amplificador, transformador mais ponte de diodos mais um belo banco de capacitores totalizando pelo menos uns 10.000 uF em cada fase da alimentação ? E obter os transistores verdadeiros, agora que existe um monte de falsificação no mercado ? Não seria muito mais fácil comprar um módulo classe D com o famoso IRS de 250 W Rms , que esquenta bem pouco, tem alta qualidade, não precisa de ajuste, alimentado com 4 fontes chaveadas de 24V 10A mais duas de 12V por 10a, colocando elas em série para obter +- 60vdc ? Pode obter até cerca de 500W Rms com essas fontes, a um custo baixo ! Paulo

@Brandon Eduardo , Isso você tem de chamar alguém que dê suporte para esse produto. Pode ter desconfigurado a memória interna do Plotter que mantém as configurações, e só a autorizada sabe como reconfigurar. Já passei por problema bem parecido com uma impressora sublimática de duas cabeças ..... Paulo

Vou colocar um pouco de água na fervura ..... A tecnologia é sempre uma procura para fazer algo de maneira melhor, ou mais rápida, ou com menos custo e trabalho. E como sempre na história da humanidade, compra quem tem condição para isso, quem não tem fica de fora vivendo da mesma maneira que vivia. Já a ganância é totalmente outra coisa. Os gananciosos, na sua busca por poder e riqueza, não se preocupam com nada e nem com ninguém, mas isso não tem nada a ver com a tecnologia, e sim com a condição humana de ser um "animal racional" . Já dizia o saudoso Millôr Fernandes : O homem é um dos poucos animais que riem. E rindo mostra o animal que é .... Sempre existiram os ricos , que através do uso do seu dinheiro consegue ficarem mais ricos, seja da maneira que lhes couver..... pode ser usando tecnologia, pode ser agindo como intermediários entre a produção e o consumo, enfim não adianta tentar vincular as catástrofes humanitárias como a alteração climática ou até mesmo as guerras ao simples uso da ciência ou da tecnologia ! Nós, os seres humanos, somos os culpados. Nós, através de nossas escolhas de quem nos governa, somos os únicos responsáveis pelo que ocorre conosco. Temos de escolher MUITO melhor quem nos governa ! Paulo

@Pedroga , Você estä falando do que você pretende fazer de 500Wrms ou o que eu te indiquei de 120Wrms ?

@Pedroga , Esse amplificador é baseado num excelente CI, o IRS2092 é o mesmo que eu uso em casa. Mas você vai sofrer com a fonte de alimentação ..... precisa de uns 60V positivo e negativo ! Você precisa mesmo de 500W ?????? Creio que seus alto-falantes não aguentam nem metade dessa potência.... Quanto ao pré, esse é um pré comum, não é otimizado para contra-baixo. Procure algo mais adequado para você..... Para começar, um amplificador de potência de uns 120W Rms sobre 4 ohms está perfeito...... algo deste tipo : https://produto.mercadolivre.com.br/MLB-992508894-placa-amplificador-modulo-120w-rms-potencia-diy-caixa-ativa-_JM#position=38&search_layout=stack&type=item&tracking_id=1ecc3c59-e576-446b-bc52-810dcd21450e E use uma fonte de 24V por 15A para garantir , algo deste tipo : https://produto.mercadolivre.com.br/MLB-1694894904-fonte-chaveada-15-amperes-estabilizad-360w-24v-fita-cftv-som-_JM#position=22&search_layout=grid&type=item&tracking_id=325ed748-0339-488d-b958-5a6d7723b409 Vai gastar pouco e terá uma boa potência. Quanto ao pré para contrabaixo, deixo para você escolher .... Paulo

É aqui que a onça bebe água, meu amigo .... Os antigos amplificadores valvulados não tinham excesso de ganho em cada estágio, as válvulas possuem um ganho menor que os transistores, então o projetista usava as válvulas necessárias até atingir o ganho previsto, e usava muito pouca realimentação negativa na estabilização. Já os transistorizados apresentam excesso de ganho em quase todos os estágios, e ao final aplicam uma baita realimentação negativa, a qual não elimina as distorções que ocorrem nas etapas iniciais, e assim o som apresentava uma certa sujeira, principalmente onde ocorriam grandes variações de volume instantâneo. Essa era a norma dos projetos até os anos 80. Porém sempre existiram projetos muito bem elaborados que apresentavam uma qualidade superior aos valvulados, principalmente nos graves, onde o uso de transformadores de saída que são obrigatórios nos valvulados possuem uma distorção maior conforme a frequência abaixa. Mas a turma OLD Fashion sempre defendeu os valvulados kkkkk ! Agora vivemos a época dos modernos classe D e suas variantes, e com fabricantes de CIs especiais como os da IR Aúdio e a TRIPATH , que permitem obter qualidades altíssimas a um custo muito baixo, e que permitem que usemos fontes chaveadas de baixa tensão e alta corrente a um custo baixíssimo, ao invés de usarmos transformadores enormes , com capacitores de filtros gigantes. Portanto, respondendo à sua pergunta : Compre um desses módulos amplificadores classe D que tem no Mercado Livre, e mais uma ou duas fontes chaveadas dessas de 12 ou 24V com correntes de até 30a, e você terá um baita dum amplificador de mais de 500W Rms sem gastar muito.... Paulo

Bom..... vou tentar ilustrar melhor o funcionamento dees BD137.... O ajuste do BIAS nada mais é do que dar uma pequena elevada no Vbe em repouso dos dois transistores de saída, para que nenhum deles esteja totalmente em corte em nenhum momento, pois isso causaria uma distorção bem alta nas passagens da senoide perto de zero volts. Isso é feito modificando a tensão de Vce do BD137, fazendo ele conduzir mais ou menos corrente. O problema é que com o aquecimento ocorre o fenômeno de avalanche térmica, que é o aumento da corrente de coletor mesmo se mantendo a mesma corrente de base. Isso vai aumentando a corrente até destruir um dos transistores de saída. Com a inclusão do BD137 ligado térmicamente ao dissipador dos transistores de saída, com o aumento da temperatura ocorre uma maior condução de BD137, diminuindo a Vce dele, o que faz com que diminua o Vbe dos dois transistores de saída. Porém, isso não implica em nenhuma simetria ou equalização ENTRE os dois transistores de saída, o que pode fazer com que a distorção até aumente, mas costuma evitar a queima de algum transistor de saída. Paulo

@daquinho , Não basta encaixar, tem de ter exatamente os mesmos sinais em cada um dos fiozinhos, ou você pode queimar a tela ou ainda pior, o notebook ! Paulo

@daquinho , Não perca mais tempo com isso. Cada tela tem pinagem diferente, tipo de sinais diferentes, e até para um técnico experiente é difícil saber se o provlema é a tela. O que esses técnicos fazem é simplesmente trocar a tela por uma outra que ele tenha compatível, ( eles costumam ter várias de sucata ) e ver se funciona. Se funcionar, problema é a tela. Se não funcionar, o problema está na placa do notebook. Leve para um bom técnico e peça um orçamento. Paulo

@Sérgio Lembo , Os valvulados podiam entregar sim... só dependia dos transformadores de saida ! A maioria dos amplificadores nacionais usavam transformadores comuns, cuja resposta para as baixas frequências eram uma verdadeira loteria.... a distorção era enorme mas sem os transientes que os amplificadores transistorizados da mesma época apresentavam, com seus ganhos intermediários enormes e apostando na realimentação negativa do final para o estágio inicial para estabilizar, enquanto os valvulados apresentavam apenas ganho suficiente em suas etapas. A distorção dos valvulados não era aparente se comparada com os transistorizados que clipavam toda hora ( naquela ėpoca ) ! Desde uns 7 anos atrás surgiram Cis especiais para classe D, bem como Mosfets feitos especialmente para este uso, e a qualidade é muito boa. A Tripath desenvolveu värios CIs que usam variações da classe D, e conseguiram resultados fantästicos com baixo custo. Quanto aos graves.. eu também adoro piano, e sem dúvida os graves fazem uma sensação muito boa que é percebida no corpo. Alguns conjuntos abusavam dos graves no contrabaixo, e esse grave mais profundo fazia muita diferença no som..... bons tempos dos Engenheiros do Havaí, dos Paralamas do Sucesso, Legião Urbana... que saudades ! Paulo

Pela marca que ficou no PCB de aquecimento, e sabendo que esse indutor de 4,7 mH deve ser meio parrudinho, eu não colocaria alí nenhum resistor não.... Talvez tenha mais algum componente em curto que esteja fazendo circular muita corrente nesse indutor, melhor verificar isso antes de trocar ele. Esse valor de 4,7 mH você encontra em algumas lojas da Santa Ifigênia, feitos com fio de cobre e núcleo magnético, de boa potencia. Paulo

@Álvaro Dínamo , Precisa apenas de um multímetro que meça tensão em valor RMS . Não são esses baratinhos não ..... vai gastar mais de 150 reais num desses. Com isso, coloque em série com a lâmpada, na escala de corrente AC, 250 mA , e meça a corrente. Após isso, retire tudo, mude o multímetro para tensão AC , na escala de pelo menos 200v AC, e meça a tensão RMS. Multiplique a corrente pela tensão, e terás o seu consumo em Watts. Paulo

Olha, esse módulo é projetado para uso em BUS PCI-EX, portanto tem temporização que exige alta velocidade, e uma complexidade muito maior do que usar um simples ESP8266 , que hoje custa o mesmo que uma banana e que tem milhares de exemplos de uso com o Arduino, o que pode lhe ajudar bastante em suas aulas. Como disse o @.if , tarefa prá chuck norris e vai precisar de Arduinos mais velozes do que os que usam os Atmegas da vida ..... Paulo

Bom ... para mim ainda tem coisa errada no circuito, faltam um eletrolítico pra aumentar a rejeição do Ripple, faltam os diodos de proteção para evitar a queima do LM317, e principalmente o layout deveria respeitar melhor os terminais de entrada e o de saída do GND.... Uma simples lida ao datasheet mostra esses componentes e a função de cada um. Paulo

Para mim tem coisa errada... Poste o circuito. Paulo

@Álvaro Dínamo , kkkkkkkkkkkkkkkk se fosse assim fácil o mundo seria outro né ???????? Não consigo nem imaginar por vídeo kkkkkkkk Já falei acima que hoje em dia nem querem consertar alguma coisa na TV, os técnicos trocam a placa inteira em vez de consertar .... e a placa só a Assistência Técnica tem e vende a peso de ouro ..... Paulo

@Renato.88 , É exatamente o que eu quis dizer ..... eu consertei a minha TV de plasma só de abrir ela e ver que tinha um conector mal encaixado ..... a experiência acumulada é muito importante para um técnico ! Paulo

@Álvaro Dínamo , Nossa, isso vai depender da função da placa ! Para poder olhar os vários tipos de circuitos, eu sugiro o seguinte : Um bom multímetro de bancada, um analisador lógico multicanais para poder seguir os sinais do micro controlador, um osciloscópio de 2 ou mais canais de pelo menos 100 MHz de banda, um gerador de sinais no mínimo 100 MHz, uma estação de ressoldarem para trocar CI's SMD, um capacímetro, uma fonte ajustável de pelo menos até 30v/ 5a. Mesmo com tudo isso, vão aparecer aparelhos que precisarão de outros aparelho, ou de maior capacidade do que esses que eu listei. O mais importante não é a aparelhagem, e sim o conhecimento para entender como a placa funciona, e saber como fazer a análise de funcionamento, digo, que parte da placa não está funcionando como deveria. Aparelhos basta dinheiro para comprar. Conhecimento, já precisa de anos de dedicação, inclusive para saber usar todos os aparelhos. Paulo

Opa vamos lá, não precisa me chamar de senhor não, sou velho mas de cabeça jovem , embora ranzinza .... Placas de celulares, de TV, motherboards, placas de vídeo, aparelhos de WI-FI, tudo isso usam placas com eletrônica bem sofisticadas, e para serem reparadas exigem um profundo conhecimento teórico sobre o funcionamento, e que o técnico tenha acesso a uma bela aparelhagem para efetuar o conserto. E você tem razão sim, a tendência aqui no Brasil é fazer o coitado do proprietário gastar mais de 50% do valor do aparelho justamente porque nossos técnicos não tem a competência para efetuar o reparo dessas placas, e preferem SEMPRE trocar a placa inteira ! As placas com resina são justamente usadas em aparelhos que tratam com água, como as máquinas de lavar e aparelhos de ar condicionado. A melhor maneira de proteger um equipamento é sempre colocar SILICA GEL dentro dele, e enrolar o aparelho com aquele plástico de cozinha, várias camadas, tornando ele vedado ao ar, assim ele ficará protegido da umidade. Porém partes que tenham borracha irão ressecar, como por exemplo antigos videocassetes, toca-fitas , etc. Agora, se o aparelho estiver em uso, aí não tem como proteger, o máximo que você pode fazer é usar um bom protetor de transientes. Paulo

@Álvaro Dínamo , Claro que você pode ter êxito sim ! Hoje em dia a Internet é o melhor professor que existe ! Existem sites sobre tudo que a gente imagina, livros mais antigos mas excelentes em PDF, a teoria toda está a sua disposição. Mas não ache que nesses cursinhos online você vai encontrar a base teórica para consertar as placas que tenham semicondutores mais sofisticados do que diodos e simples transistores ... Enfim, pesquise bastante, estude inglês pelo menos para ter uma boa leitura fluente. Paulo

Troca de Curso e de professor ... Olha, um curso técnico bom formava técnicos em 3 anos de estudo e prática. Já imaginou o montante de coisa que você teria de aprender para poder consertar quase qualquer coisa ? A imensa maioria desses cursos que se vendem hoje em dia falam apenas em troca das placas por novas, não o reparo delas ..... Paulo

Se a tensão aplicada a um resistor diminui, a corrente que atravessa ele também diminui. Se a corrente que atravessa um resistor diminuir, a tensão sobre os seus terminais também irá diminuir. Tudo depende do circuito, da função que se deseja ok ? Paulo
