Sérgio Lembo

Sem problema. É um bocado exagerado, 3A de capacidade, vai te atender tranquilamente.

A medida que a corrente aumenta cai o ganho e aumenta a tensão base-emissor. Essas 2 características fazem que a corrente se distribua de forma quase igualitária entre os 2 componentes. Como transistores não são elementos de precisão, podemos dizer que no paralelismo de 2 transistores bipolares do mesmo modelo no pior dos casos teremos uma distribuição de corrente de 60%-40%. Se olhar bem nos datasheets dos transistores de alta tensão verá que o ganho costuma ser baixo e que a variação do Vbe em função da corrente é bem elevada. Isso facilita e muito a distribuição dinâmica das correntes no paralelismo. Nos transistores de baixa tensão e alto ganho tentar aproveitar essa característica fica complicado pois a variação entre o ganho mínimo e o ganho máximo é muito elevada e a variação do Vbe em função da corrente mais estreita. Não é necessário para esta aplicação a colocação de resistores com finalidade de distribuição igualitária de corrente tal qual se faz nos circuitos de áudio.

Transistor em curto significa que recebeu um surto de tensão. Os 2 modelos possuem a mesma isolação. Quanto ao ganho, o original é melhor mas como o ganho decresce com o aumento da corrente com o paralelismo terá a performance equivalente. Boa sorte.

Complementando, caso seja interessante ao projeto ter uma aceleração mais suave pode-se adicionar um resistor de 10K na entrada do conversor de corrente e aumentar o capacitor. Teremos um integrador pesado e isso limitará a resposta do conversor de corrente mas ganharemos uma aceleração suave sem trancos de partida brusca. Por ser uma centrífuga permitirá também observar um inconveniente desbalanceamento e abortar o processo antes que o desbalanceamento se torne grave. Nesse caso teremos que alterar a sinalização de bypass para ser acionada quando a excitação do gate se tornar alta que nos indicará que a velocidade máxima já foi alcançada.

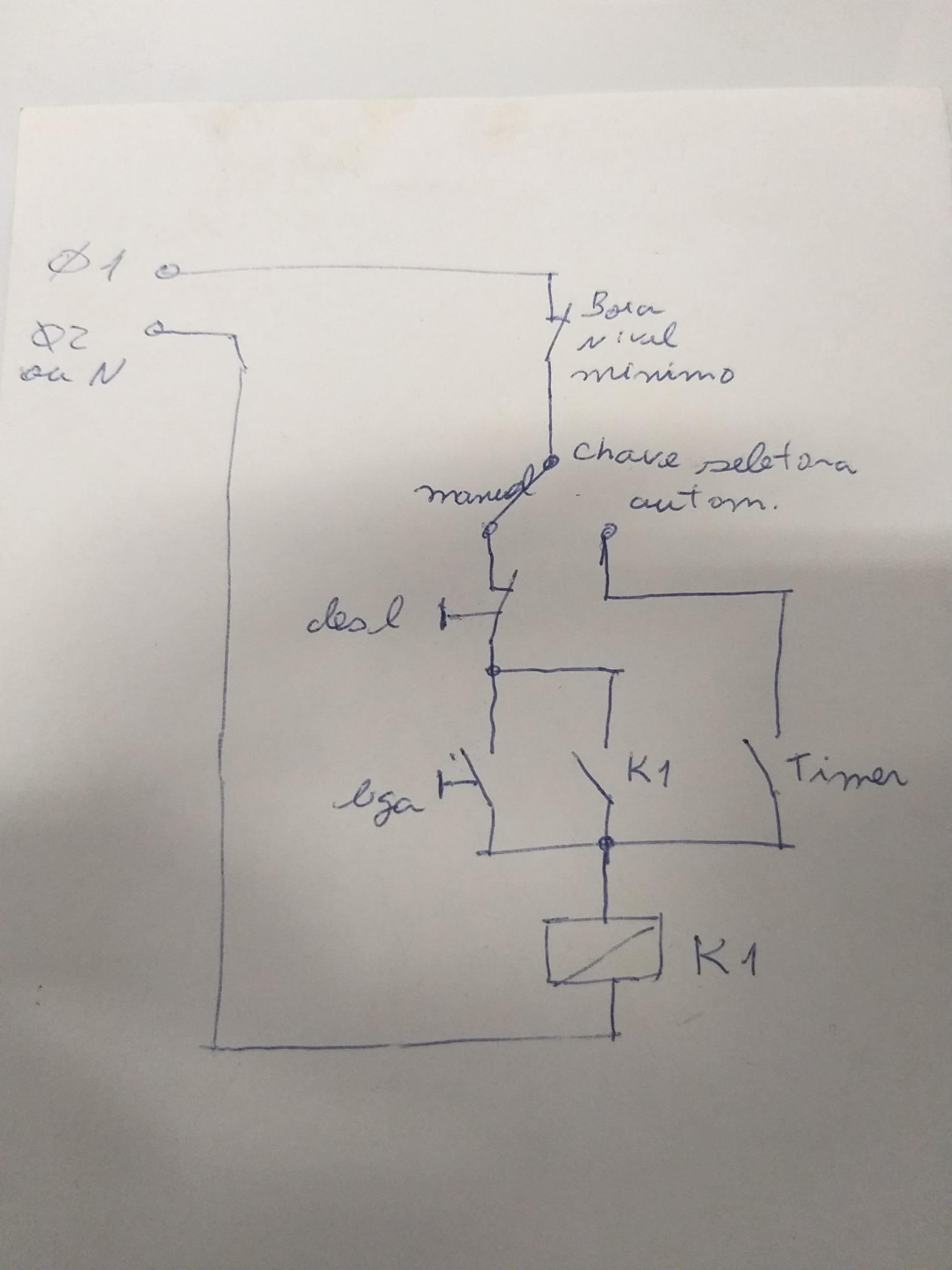

Caro Paulo. Não havia dado a devida atenção a este comentário. Como inicialmente o AO inferior se destina a sinalizar que a chave Bypass deve ser acionada, qualquer ruído que mude o estado dessa sinalização não será percebida devido ao baixíssimo duty. Na hipótese do AO acionar uma contatora, o ruído também não teria a duração necessária para tirar o ferro móvel do lugar. Uma vez acionada, a tensão sobre o shunt fica zerada o que nos dá um efeito memória, é como se usássemos um contato selante do contator. Sobre o capacitor usado no AO superior o efeito desejado é que a excitação do gate não seja ruidosa. Como não utilizei um resistor de entrada a supressão de ruídos de elevado dv/dt conta com a limitação de corrente do AO que não passa de 20mA, isto é, teremos um efeito de rampa entre os 20mA máximos de Iout e os 100nF.

@MOR O AO superior combinado com o mosfet pretende ser apenas um gerador de corrente constante como solução de soft start. O capacitor pretende apenas ser um filtro contra ruídos das escovas refletidos no shunt. O segundo AO pretende apenas sinalizar que a aceleração já foi concluida para acionar o Bypass mas também pode ser utilizado para acionar um contator. @aphawk Para a corrente de 9A ou superior creio que uma chave manual ou contator seja melhor que transistor. É uma corrente constante, a secção dos terminais dos transistores é pequena demais, tem a questão do calor do Rds. Meu agradecimento a ambos pela participação.

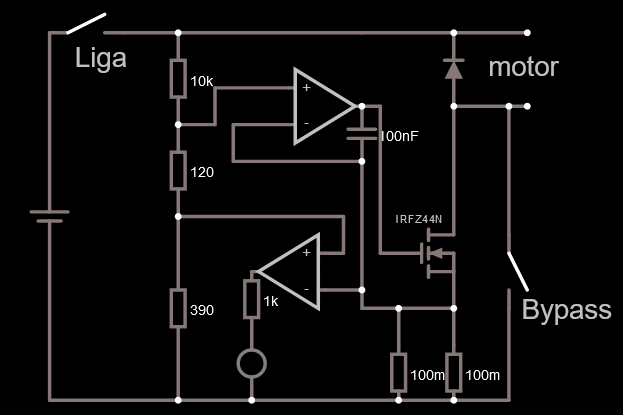

Início de operação: as 2 chaves desligadas. Liga-se a chave Liga e o motor começa a acelerar com a corrente limitada pelo transistor em 11,6A. Quando a corrente baixar o led acende e a chave Bypass deverá ser acionada. Os resistores de 100mR devem ser de fio com 2W ou mais. Colocar um pequeno dissipador no transistor IRFZ44N.

O controle de potência por PWM para partida suave não vai funcionar. A frequência não pode ser elevada e a sensibilidade da proteção de sobrecorrente da fonte chaveada para pulsos é elevada. Como a partida suave será por poucos segundos e o funcionamento em marcha será de 100% o controle linear é o mais recomendado. Assim sendo, um transistor PNP darlington com a base sendo excitada gradualmente em rampa para a partida e em paralelo a este um interruptor bypass para quando a centrífuga já estiver em marcha. Como o @MOR bem observou a potência exigida é ao quadrado da rotação, o que condiz com a fórmula E = m.c^2. Assim sendo a curva de carga do capacitor como referência de excitação é mais conveniente que uma rampa linear.

24V x 30A = 720W. Não é pouca potência quando se trata de iluminação. Pelo que eu entendi sua preocupação está na possibilidade que uma lâmpada entre em curto ou situação de sobrecarga e derrube sua fonte como um todo. Com uma fonte de corrente limitada a lâmpada defeituosa vai comprometer o funcionamento de de todo o conjunto. Com certeza serão muitas lâmpadas espalhadas pela estufa. Coloque um fusível de vidro de 1A para cada 20W de lâmpada. Dessa forma, caso um conjunto entre em pane o fusível desliga o conjunto defeituoso e os demais continuam acesos.

Acho que inverti o que já funciona de forma reversa. Acontece.

Exatamente. Ao mesmo tempo que cada zener funciona como diodo comum quando polarizado reversamente também limita a saida da ponte retificadora na polarização direta. O equivalente disso é uma ponte convencional com zener na saida.

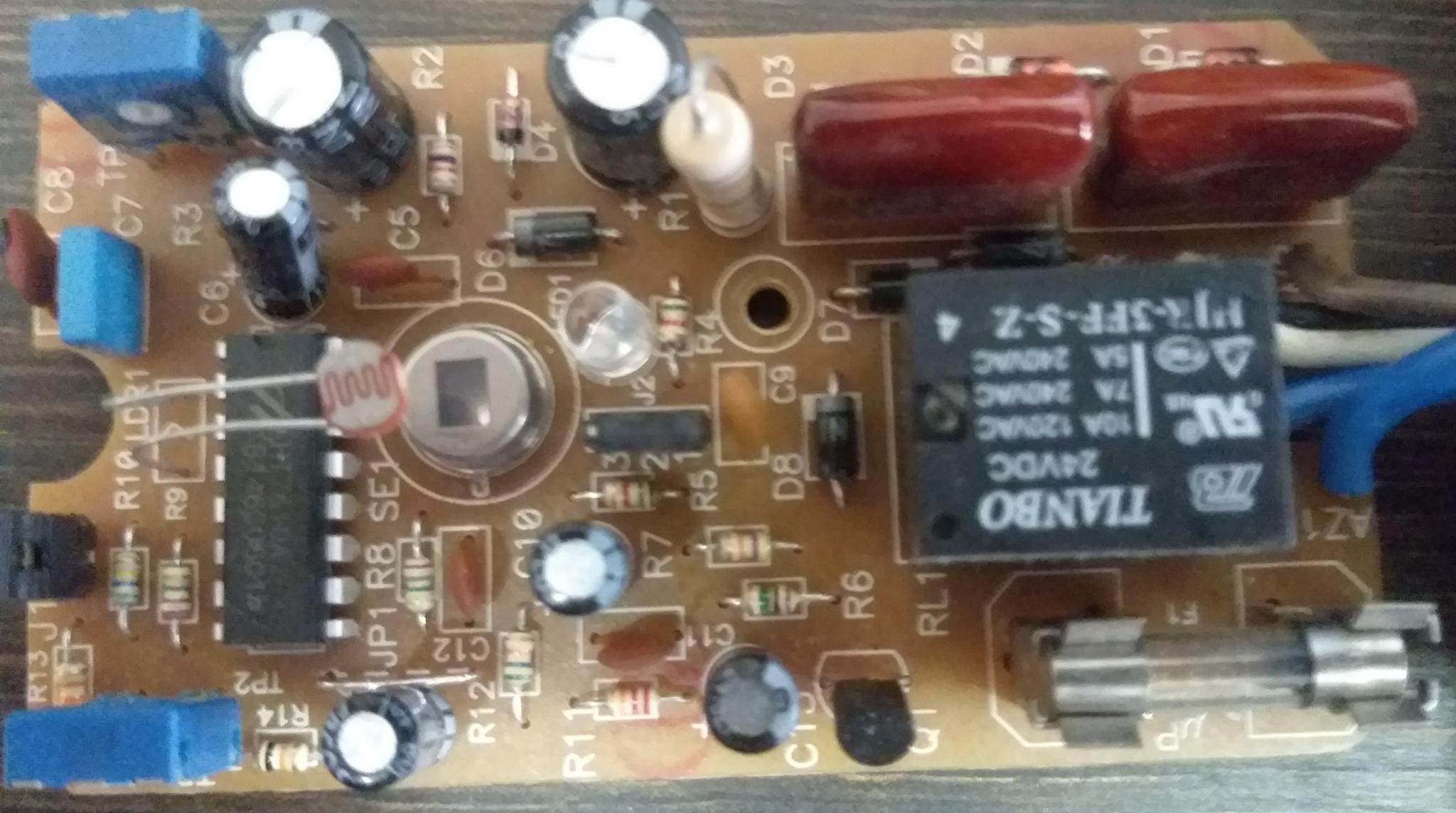

A maioria dos sensores já possui essa opção.

Uma vez por ano tiro a tampa lateral do PC e o levo até a borracharia para um banho de ar comprimido. É impressionante a quantidade de pó que sai dele. O teste do ventilador confirmou a suspeita de deficiência térmica. Sobre a troca de pasta térmica, devo lembrá-lo que deve ser aplicada uma finíssima camada. Camadas grossas atrapalham mais do que ajudam.

Motor universal é um motor com montagem semelhante ao DC comum onde a bobina do campo é ligada em série com a armadura. Com esta montagem campo e armadura estão sempre se repelindo independente da senoide estar no semiciclo positivo ou negativo. A denominação universal se deve a essa particularidade de funcionar com AC e DC e manter sempre o mesmo sentido de rotação. Para inversão da rotação somente se inverter a ligação do campo em relação a armadura. Notem que a corrente que passa pela armadura e campo é sempre a mesma. A exemplo da motor DC comum a tensão de armadura também é proporcional a rotação, então na velocidade mais alta fica pouca tensão no campo e por consequência se tem menos torque. De forma inversa, na baixa rotação a armadura tem pouca tensão e por consequência a do campo fica muito elevada proporcionando um torque muito elevado.

@Thiago Miotto Muito trabalho pra uma lâmpada barata.

Para aproveitar a placa em 127V o buraco é bem mais embaixo. Como já foi dito U1 corresponde a um regulador de corrente linear. A tensão de trabalho dos leds em série é próxima à tensão de rede. Isso explica a razão pela qual não consegue acender em 127V. Para alcançar o intento terá que dividir a série de leds em 2 grupos, colocá-los em paralelo e substituir o resistor de 6R8 por 3R3. Sobre raspar a tinta não é boa ideia. Vai acabar cortando os filetes de cobre. Gasolina, querosene ou agua raz costumam dissolver as tintas.

O programa apenas repete de forma mais rápida aquilo que fazemos com papel, lápis e calculadora simples. Assim sendo temos: 1 minuto = 60 segundos 1 hora = 60 minutos = 60x60 segundos = 3600 segundos 1 dia = 24 horas = 24 x 3600segundos = 86400segundos Em C quando se faz uma divisão simples, sem float, o resultado é o número inteiro sem arredondamento e a sobra descartada. então, 5/2 = 2, 4/5 = 0 Em C quando se tem mistura de soma, subtração, divisão e multiplicação sem o ordenamento de parenteses as multiplicações e divisões são operadas primeiro. Vamos converter tempo segundos na inicialização das constantes: minuto = 60 hora = 3600 dia = 86400 na criação dos resultados: minutos, horas, dias = int unsigned na criação das variáveis de entrada e auxiliares: tempo, tempo1 = int unsigned entre com o tempo dias = tempo / dia tempo1 = tempo - dias * dia horas = tempo1 / hora tempo1 = tempo1 - horas * hora minutos = tempo1 / minuto segundos = tempo1 - minutos * minuto exiba os resultados com dias, horas, minutos e segundos Não fiz a sintaxe completa, é tarefa sua, apenas mostrei o caminho com 2 comentários que devem ser observados:

Na verdade o que irá te dar a potência na turbina é a diferença de pressão multiplicada pela vazão. Na situação de torneira aberta terás o máximo de vazão combinada com um máximo de diferença de pressão entre a entrada e saída da turbina. Se fechar parcialmente a torneira para 50% de vazão a diferença de pressão entre os terminais da turbina cairá aproximadamente em 50% e o resultado de energia será de 25%. Acredito que o resultado financeiro será pífio ou até mesmo negativo se considerarmos o custo de renovação das baterias, não são eternas. Vale pela zoeira.

Pode tentar, porque não? Realmente, na água que recebemos temos esse potencial de energia pela pressão da linha de abastecimento. No entanto há algumas limitações práticas. Vamos partir do ponto em que sua caixa dágua está cheia e alguém liga a torneira para lavar louça. O nível dágua irá cair lentamente e a bóia da caixa descerá um pouco iniciando o reabastecimento. Nesse ponto inicial a vazão é mínima e a rotação da turbina idem. Só vai ter vazão máxima e consequente rotação máxima da turbina quando a bóia estiver caída. Caso sua residência esteja exposta a apagões diários de abastecimento tais como rodízio então em todos os retornos de abastecimento haverá forte vazão de água e grande rotação da turbina. Sobre a instalação, basta colocar depois do relógio de água e não haverá irregularidade criminal. Caso os pontos de consumo estejam diretos na linha pressurizada sem uso de caixa dágua a rotação e consequente tensão de saída da sua turbina + gerador será proporcional à vazão.

O optoacoplador é um transistor acionado por luz. Na verdade, todos os transistores bipolares são sensíveis à luz, passam a conduzir na presença dela. O opto então é um conjunto onde se tem um led para geração da luz e um transistor comum com o silício exposto a irradiação do led e o conjunto bloqueado da irradiação ambiente. Como a excitação não possui ligação elétrica com o transistor temos isolações de segurança que superam os 500V. Principais aplicações: - quando o transistor vai estar exposto a elevada tensão e queremos proteger a origem de quem o excita. - quando a equiparação dos GNDs entre 2 circuitos não é conveniente ou apresenta riscos. - segurança ao usuário. - fontes de alimentação com saída isolada para dar precisão ao controlador que está exposto à tensão de rede. Essa solução custa muito mais que um transistor comum e na maioria das vezes exige que se use um transistor comum para dar conta da carga a ser suportada. Nessa configuração o optoacoplador excita a base ou o gate do transistor comum e este é quem suporta a carga. Pela sua postagem já sabemos a tensão, a corrente de trabalho e o tipo de carga. Pergunta: de que forma o usuário irá acionar essa fechadura? Botão, cartão magnético... ? Dependendo da resposta vai direto sem eletrônica adicional.

Qual o código desses diodos?

O diodo original é de 1300V com Itrr típico de 180ns e máximo de 400ns. O 1N5408 é retificador simples, sequer apresenta o trr o que significa que é lerdo, bom para 50/60Hz. O UF5408 é mais rápido, 75ns típico mas a tensão dele é um pouco menor, 1000V contra os 1300V do original. Dependendo da tensão máxima do circuito irá servir.

Cara, acabo de ler o manual dele. É muito rápido e isso custa dinheiro. Se fosse possível usar um diodo de uso geral de baixo custo - 1N5408 - teriam feito.

Prefiro os timers da ST. A Série STM8 e STM32 possuem basicamente o mesmo custo, diferença irrisória. O legal do STM32 é a operação com 32 bits e mais registradores. O bom da STM8 é o endereçamento linear e as 20 formas de manipulação da memória. As 2 séries possuem pipeline, apenas 1 clock por instrução. Sobre o comentário seu teria que montar um programa que lesse a ID e a incorporasse de forma automática no programa. Já vi em muitos processadores a possibilidade de bloquear o programa para leitura. Sabe se isso funciona bem ou já conseguiram quebrar esse bloqueio?
