Sérgio Lembo

Se quiser brincar de eletrônica este é um motor bem interessante. Tem o desenho de um motor elétrico trifásico síncrono e funciona com tensão contínua que precisa ser rotacionada nas bobinas +- semelhante ao motor de passo. No link abaixo tem uma explicação simples que descreve bem o funcionamento. Está num inglês bem simples mas se for o caso use o tradutor. Funcionamento do motor DC sem escovas

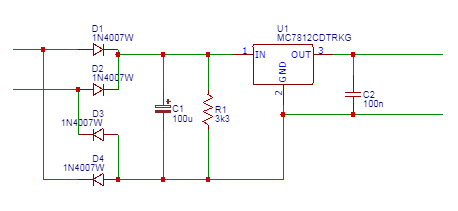

Ao invés de um resistor use um regulador de tensão. É barato e fácil de encontrar. O LM7812 já vem pronto para os 12V desejados. Com o resistor de 3k3 em paralelo ao capacitor terá uma excelente descarga do capacitor em menos de meio segundo. Junto do regulador LM7812 coloque também um capacitor de 100nF para melhor estabilidade.

O valor do resistor depende do tempo, isto é, da rapidez com que deseja que esse resistor atue. O cálculo é simples: T = RxC => R = T/C. No tempo calculado o valor da tensão sobre o capacitor cairá 62% ou, de forma inversa, sobrará 38% da tensão sobre o capacitor. Em 2x esse tempo a tensão sobre o capacitor será de 38% de 38%, isto é, 14% e por aí vai.

@rmlazzari58 É apenas um paralelismo entre o relé e o mosfet, continua sem sentido a presença do diodo.

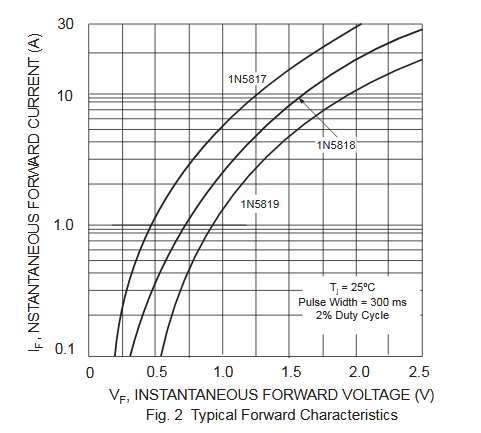

Tem vezes que usamos LED para sinalização e outras para iluminação, seu caso. Na sinalização basta ver que o led está aceso, na iluminação se usa muito mais potência. Sobre eletrônica, se um componente não é necessário deve ser eliminado, um ponto a menos de falha. Quanto a queda de tensão prevista no diodo, medir com o multímetro é coisa de iniciante. Acostume-se a consultar os datasheets dos componentes. A corrente do multímetro é baixa, o projetista necessita saber de quanto será a queda na corrente na qual pretende trabalhar. Na imagem abaixo mostro a curva de queda de tensão odesse modelo de diodo em, função da corrente. Aquela queda baixinha é válida para a medição do multímetro mas se calcular a corrente de trabalho do seu projeto vai ver que a realidade é bem diferente. Basta eliminar o diodo para ter o brilho máximo.

Qual a função do diodo no dreno do mosfet? Só ali se tem 1V de queda o que explica em parte os 100% do mosfet não corresponderem ao brilho máximo. De qualquer forma esse circuito dá no máximo 95% de duty cycle o que não é pouco. A sensação de brilho não é linear, 95% de duty dá sensação visual muito próxima de 100%.

A saída de USB do PC já possui limitação de corrente. Pode montar seu circuito sem essa preocupação. Sobre os capacitores: o de entrada é opcional. Quanto ao de saída qualquer valor a partir de 100nF resolve.

Paulo, mais fácil do que colocar um peso na saida do ACS712 não seria colocar esse mesmo capacitor fazendo realimentação negativa no comparador? Evita stress e dá a lentidão desejada.

Se no seu nível de experiência isso parece ser complexo é melhor não abrir.

Verifique a frequência de chaveamento do seu led. Se for muito elevada vai escutá-la na fonte. Provavelmente seu dimmer é composto por um NE555 que comanda um mosfet. Se positivo irá encontrar uns 2 capacitores pequenos e um maior responsável pela frequência. Coloque um de muito maior valor em paralelo com o capacitor responsável pela frequência. Isso irá baixar a frequência. Deverá ser um capacitor de no mínimo 16V. Qualquer frequência acima de 25Hz já dá um bom efeito visual mas atrapalha nas fotos e filmagens. Frequência >=200Hz já possibilita boas fotos e filmagens.

O maior desafio é o valor máximo da resistência. Na dúvida erre escolhendo um valor mais baixo de resistência. Mínimo de 2W, se possível 5W. Sobre o cálculo, vai um curso de eletrotécnica e também saber detalhadamente os dados do motor, nem sempre disponíveis. Dados do motor necessários: Resistência interna e indutância do rotor e a corrente de motor travado. Considerações a serem feitas: - No instante em que a carga indutiva é desligada, por ser indutiva tentará manter a corrente. No caso do uso automotivo as tensão de trabalho máxima são os 14,4V do alternador. Com a queda de 1V sobre o diodo a tensão sobre o dreno no desligamento vai para 15,4V. - Sobre o uso do resistor em série ao diodo: no instante do desligamento do mosfet terás o momento de corrente máxima no motor. A indutância acumula energia e a libera na forma de corrente. Então, para uma corrente que tenta ser constante, quanto maior a resistência mais rápido se descarrega essa energia acumulada. O complicado dessa equação é que quanto maior for a resistência maior o produto da corrente versus resistência que irá gerar a tensão de pico sobre o dreno. Soma-se ao cálculo dessa tensão o 1V sobre o diodo e os 14,4V do alternador. Acredito que o motor do limpador de para-brisa tenha menos de 60W de sorte que a corrente deva ser <= 4A. 4A x 5R = 20V. Somando-se aos 14,4V do alternador mais 1V do diodo chega-se a 35,4V. O mosfet utilizado é de 60V. Está dentro da margem de segurança mesmo considerando o pico inicial de corrente quando o motor ainda está parado (corrente de motor travado).

Coloque em série com o diodo um resistor de fio de 5R. Vai diminuir drasticamente o tempo de condução no diodo e por consequência o aquecimento.

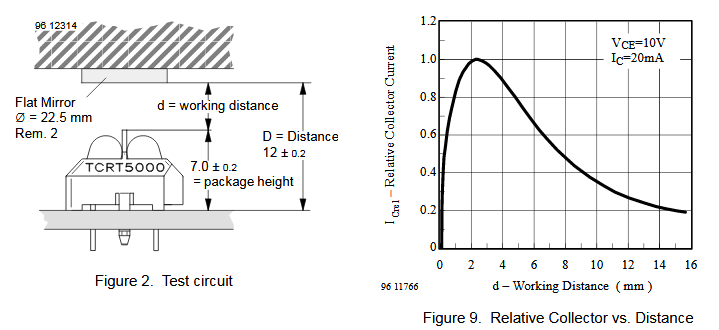

Montar um encoder reflexivo na unha é triste. Não pode haver transmissão direta entre emissor e receptor, tem a questão do ângulo de reflexão e lente na cabeça do emissor. É fácil de entender quando vemos o desenho de um montado mas terrível para se fazer de forma artesanal. Com o TCR5000 talvez tenha mais sorte. Vale a boa leitura do datasheet para entender o que é boa distância para o modelo e o desafio. Sobre a questão de desejar controle desde o zero (não entendo a utilidade disso) versus o estouro do timer. Ao entrar nessa região basta alterar o preescaler do timer para X4 que amplia em 4x a paciência do seu timer.

@Renato.88 Nunca vi motor monofásico com 6 pontas mas se tiver capacitor já é um indicativo. Vivendo e aprendendo.

Em colas e vernizes deve-se utilizar o solvente compatível. O uso de qualquer solvente altera o comportamento do verniz ou do adesivo. O uso do solvente adequado mantém as características ao mesmo tempo que baixa a viscosidade para um valor mais adequado a sua aplicação. Ir colocando thiner, álcool ou qualquer outro solvente genérico na maioria dos casos costuma ser um tiro no pé exceto quando estes são os indicados pelo produtor.

Um motor trifásico possui 3 bobinas. Caso seus 6 terminais estejam disponíveis terei 6 pontas para escolher se faço montagem em estrela ou triângulo. Tudo indica que possui um motor trifásico, requer tensão trifásica para funcionar. Vendo a imagem da placa notei uma entrada de 2 terminais, o que indica ser feita para motor monofásico. Resumindo: a placa foi projetada para motores monofásicos.

Eu não sei se pretende colar o encoder na polia ou no prato mas sobre a colagem, vai uma sugestão: cole uma mídia intermediária. Papel aceita todos os tipos de cola. Dessa forma, cole papel comum com uso de cola compatível com a superfície. Na segunda etapa, cole o filme sobre o papel. Uma informação adicional sobre adesivos: não confunda tact com aderência, erro comum em leigos sobre adesivos. Tact: é a capacidade de adesão no momento inicial. No momento inicial tem-se a presença de solventes que irão evaporar, secar ou reagir. Após essa secagem o tact some. Aderência: é a capacidade de adesão final. Na maioria dos adesivos essa capacidade é obtida 24h após a aplicação. O método para se saber se um adesivo é ou não compatível com a superfície é aderir uma amostra e aguardar 24h para verificação. A verificação da qualidade pelo dedo é enganosa, já vi muitos adesivos de excelente tact ter péssima aderência final e o reverso também. A 3M possui uma formulação de adesivo que tem um baixo tact e uma aderência final fortíssima após 24h.

@aphawk Caro Paulo Em termos de qualidade sonora meu melhor aparelho foi uma vitrola Phillips 2x10W classe A (válvula) que comprei com minha mesada aos 16 anos. Tive outros mais potentes depois mas nenhum reproduziu tão bem as sub harmônicas da bateria como a vitrola Phillips, a saída começava aos 12Hz. Te dava as sensações corporais da baixa frequência mesmo quando o volume não estava alto. Fantástico. A atual molecada sequer imagina o que é uma máquina Hi Fi, só sabem falar de alta potência.

@Renato.88 Com os CIs de hoje vai ser difícil alguém querer se atrever a fazer um receptor FM como o da Maranz com vários estágios de FI. Tem que ser muito Nerd pra entrar naquilo e um excelente projetista de placas de áudio. É lindo estudar os recursos utilizados para se ter o melhor som mas sem utilidade prática com os atuais integrados.

Entenda uma coisa: não existe motor monofásico, todos são trifásicos. O que usualmente se chama de motor monofásico simula, através do deslocamento de fase do capacitor, uma terceira fase. Com o desenho abaixo, quando o triac 1 estiver ativo o LED 2 acende e vice-versa. Infelizmente quando ambos os triacs estiverem desativados ambos os leds acenderão, nem tudo é perfeito. kkk

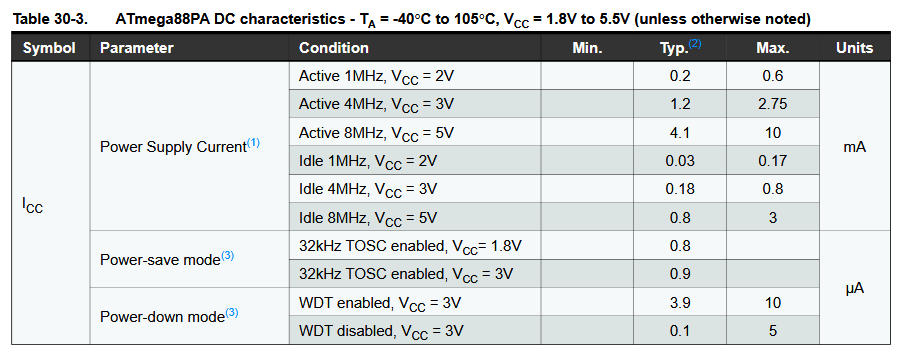

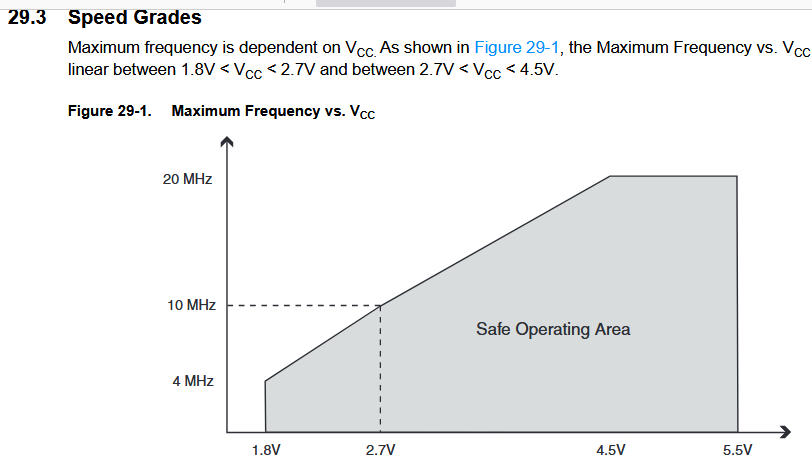

Preste atenção na lista abaixo: Speed Grade: - [email protected] - 5.5V, 0 - [email protected] - 5.5.V, 0 - 20MHz @ 4.5 - 5.5V A bateria de lítio que pretende utilizar possui 3,7V nominais, vai de 2,5V a 4,2V. Trabalhando com 10Mhz vai conseguir utilizar mais de 80% da carga da bateria sem danificá-la. Caso a aplicação dispense muita velocidade, trabalhar com frequência mais baixa reduz drasticamente o consumo, detalhe importante quando se trabalha com baterias. O fato da tensão variar entre carga cheia e baixa não compromete o funcionamento do Arduíno. Note como cai o consumo de corrente quando se trabalha com clocks mais reduzidos. Todos nós queremos processamento rápido, mas o que significa ser rápido? Um retardo de resposta de 1ms ou de 10ms vai influenciar no desempenho da sua aplicação? Cada caso é um caso. Um bom procedimento é iniciar a programação com a velocidade normal do Arduíno que por padrão é a máxima. Após resolvidos todos os desafios de programação ir reduzindo a velocidade de clock e fazer testes para verificar se o tempo de resposta atende sua necessidade. Veja na tabela abaixo o quanto cai o consumo quando se consegue trabalhar com frequências mais baixas, importantíssimo quando se pretende trabalhar com baterias. Espero ter te ajudado. Boa sorte.

Esse relé não vai entrar nunca. A razão é simples: Esses relés pequenos possuem 420mW de consumo, um pouco menos quando são os de baixo consumo (e um pouco mais caros). Se a bobina é de 14V nominais isso resulta em 82R. Mesmo sem considerar a queda no led a divisão de tensão com o resistor de 330R resulta em 5V na bobina. Fazendo regra de 3 sobre os valores de um relé de 12V isso significa que a tensão de drop-in será de 10,5V (em 12V nominais é de 9V). Ainda dá para salvar o projeto com uma pequena modificação: coloque um resistor de 82R x 1/2W entre o positivo da fonte e o catodo do LED. Falei bobagem acima. Errei nas contas, a estimativa do valor correto da resistência da bobina é de 466R, isso resulta em 13,5V na associação série do circuito. É para funcionar exceto se o consumo do relé for muito diferente dos 420mW estimados. Peço ao autor do tópico que meça e divulgue a resistência da bobina.

Quando a luz ambiente bater forte no LDR a tensão sobre a base do primeiro transistor será a da fonte, no seu caso 5V. Com o darlington teremos 1,3V entre a primeira base e o segundo emissor. Somando com 2,2V do led resulta em 3,5V. Nos 1,5V que ficarão no resistor calculamos o valor para o brilho máximo pretendido respeitando a corrente máxima do led. Sobre usar o darlington que tem no estoque dá na mesma. Observe bem a potência a ser dissipada no transistor darlington ou no segundo caso faça discreto. Pmax será 1,3V x corrente do led.

O desenho da @.if é dependente do ganho do transistor que é dependente da temperatura. Difícil de controlar. Na proposta abaixo tento fazer um seguidor de tensão. O ajuste do potenciometro deve ser feito no escuro para se ter a ilumunação mínima desejada. Que a luz do led vai aumentar em função do aumento da luz ambiente não tenho dúvidas mas não sei dizer se será na "linearidade" pretendida. O resistor em série como led tem que ser recalculado, desconheço a Vf do led utilizado.

Quando liga o circuito na fonte você depende da qualidade da fonte e a fonte consegue manter a tensão de saída em qualquer corrente que esteja dentro do máximo. Quando liga na bateria depende da bateria. Dito o óbvio, verifique a tensão na bateria antes e depois de colocar a carga. Caso a bateria arreie demais com a colocação da carga isso explicará seu problema. Quando diz que tem uma bateria de 12000mAh creio ser um pack ou uma bateria realmente grande.
