Introdução
A C3Tech é uma marca da empresa brasileira Coletek. Enquanto produtos com a marca Coletek são voltados para integradores (produtos OEM), os produtos da marca C3Tech são voltados ao mercado de varejo, podendo ser encontrados com facilidade no mercado brasileiro. Hoje testaremos a fonte de alimentação PSH750V (que é fabricada pela CWT, que também fabrica fontes para outras marcas famosas em especial Corsair e Thermaltake), que é uma fonte de 750 W com sistema de cabeamento modular e uma ventoinha de 140 mm, para ver se ela realmente pode fornecer sua potência rotulada e para ver se ela é idêntica a alguma das fontes da Corsair ou da Thermaltake.
Nós já testamos a Corsair TX750W e desmontamos a Thermaltake Toughpower 750 W, que também são fabricadas pela CWT e rotuladas a 750 W. Portanto neste teste poderemos ver se a C3Tech PSH750V é internamente idêntica à Corsair TX750W ou à Thermaltake Toughpower 750 W. Externamente existem algumas diferenças. Este modelo da Corsair não tem sistema de cabeamento modular, recurso presente no modelo testado da C3Tech e na Thermaltake Toughpower 750 W.
Figura 1: Fonte de alimentação C3Tech PSH750V.
Figura 2: Fonte de alimentação C3Tech PSH750V.
Com você pode ver na Figura 1, esta fonte usa uma ventoinha de 140 mm em sua parte inferior e uma grade em sua parte traseira, onde tradicionalmente há uma ventoinha de 80 mm. Esta solução de refrigeração oferece um melhor fluxo de ar e um baixo nível de ruído, já que ventoinhas maiores podem girar a uma velocidade de rotação menor para gerar o mesmo fluxo de ar do que uma ventoinha de 80 mm.
Este fonte de alimentação tem PFC ativo e por causa disto também tem seleção automática de tensão. A C3Tech diz que esta fonte tem eficiência mínima de 80%. Claro que mediremos a eficiência durante nossos testes.
O cabo principal da placa-mãe usa um conector de 20/24 pinos parte de dentro da carcaça da fonte, enquanto todos os outros cabos estão disponíveis através do sistema de cabeamento modular. Em algumas fontes de alimentação com sistemas de cabeamento modular o cabos EPS12V, ATX12V e o cabo de alimentação auxiliar da placa de vídeo partem de dentro da carcaça da fonte, não usando o sistema de cabeamento modular, o que não é o caso da fonte testada.
Esta fonte de alimentação vem com oito cabos de alimentação para periféricos: um cabo EPS12V/ATX12V, dois cabos de alimentação auxiliares de 6 pinos para placas de vídeo, um cabo de alimentação auxiliar de 6/8 pinos para placas de vídeo, três cabos com dois conectores de alimentação SATA cada, um cabo com quatro conectores de alimentação para periféricos e um conector de alimentação para unidade de disquete e um cabo com três conectores de alimentação para periféricos e um conector de alimentação para unidade de disquete.
É importante notar que apesar de esta fonte vir com três cabos auxiliares para placas de vídeo ela tem apenas dois conectores para este tipo de cabo no sistema de cabeamento modular, portanto você só pode instalar apenas uma ou duas placas de vídeo diretamente nesta fonte de alimentação, não três como você poderia imaginar (claro que você pode adicionar mais placas usando adaptadores nos plugues de alimentação para periféricos).

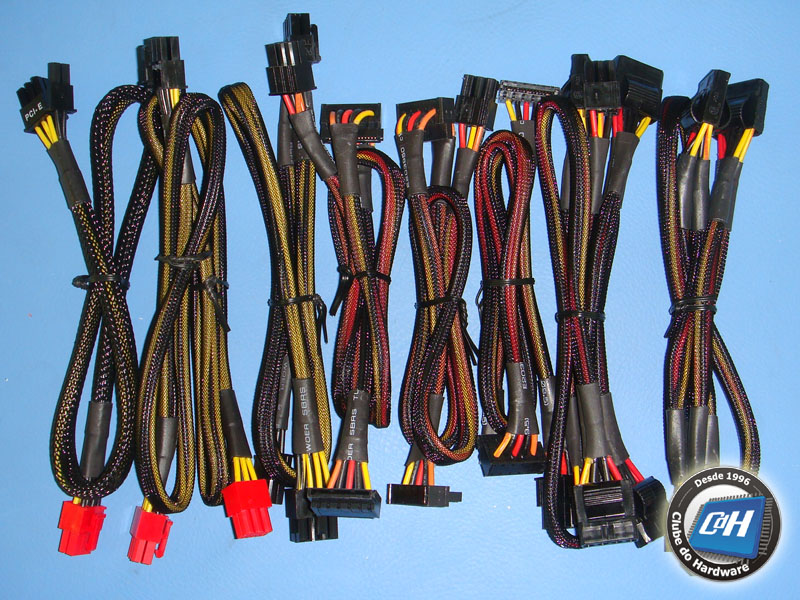

Figura 3: Cabos do sistema de cabeamento modular.
Apesar de a quantidade de conectores fornecidos pode esta fonte ser suficiente para o usuário comum, nós achamos que usuários que estejam procurando por uma fonte de alimentação na faixa dos 750 W certamente têm pelo menos duas placas de vídeo e como placas de vídeo topo de linha requerem dois cabos de alimentação auxiliares cada seria melhor se o fabricante incluísse suporte para quatro cabos de alimentação para placas de vídeo em vez de apenas dois.
Nesta fonte todos os fios são 18 AWG. Seria interessante ver fios mais grossos de 16 AWG em uma fonte de 750 W.
No que diz respeito à estética, o fabricante protegeu os cabos com acabamento de nylon em todos os cabos, mas a proteção usado no cabo principal da placa-mãe não parte de dentro da carcaça da fonte.
Agora vamos dar uma olhada no interior desta fonte.
