Estágio de Filtragem de Transientes
Como mencionamos em outros testes, a primeira coisa que gostamos de ver quando abrimos uma fonte de alimentação para termos uma ideia da sua qualidade é o estágio de filtragem de transientes. Os componentes recomendados para esse estágio são duas bobinas de ferrite, dois capacitores cerâmicos (capacitores Y, normalmente azuis), um capacitor de poliéster metalizado (capacitor X) e um varistor (MOV). Em fontes de alimentação genéricas são usados menos componentes do que o recomendado, normalmente removendo o varistor, que é essencial para eliminar picos de energia provenientes da rede elétrica, e a primeira bobina.
Esta fonte não tem a quantidade mínima de componentes requeridos neste estágio, faltando uma bobina e os varistores para que ela fosse “aprovada” em nossa análise deste estágio. Sendo uma fonte com projeto meia-ponte, ela deveria usar dois varistores, fisicamente posicionados entre os capacitores do dobrador de tensão. O espaço para a instalação desses componentes está lá, mas os componentes, não.

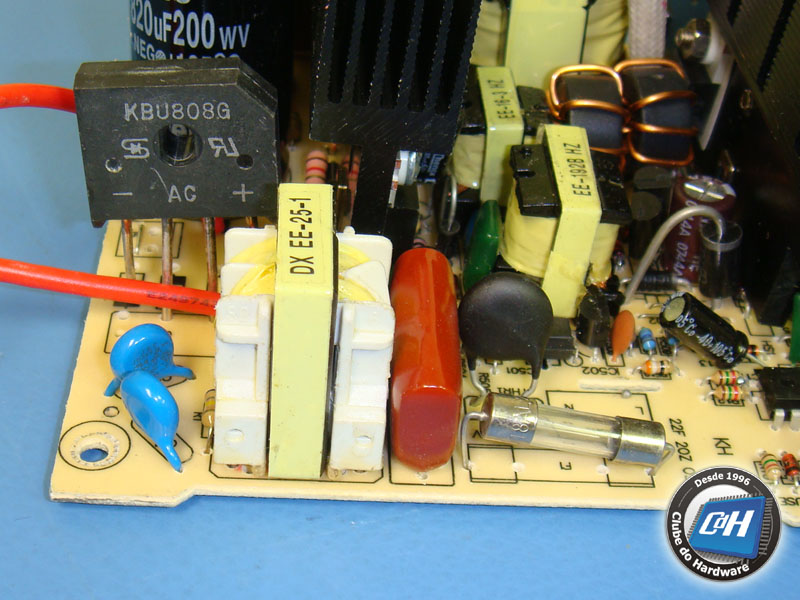

Figura 9: Estágio de filtragem de transientes.
Agora vamos ter uma discussão mais detalhada a respeito dos componentes usados na Powerstrike 500 W.
