Placa-mãe ASRock B450 Steel Legend


     91.937 visualizações    Placas-mãe    14 comentários
Placa-mãe ASRock B450 Steel Legend
Produto Recomendado

Introdução

A ASRock B450 Steel Legend é uma placa-mãe intermediária soquete AM4 para processadores Ryzen da AMD, baseada no chipset B450 e com foco na durabilidade. Vamos analisá-la em detalhes e ver se vale a pena comprá-la.

O AMD B450 é o mais recente chipset intermediário para o soquete AM4, sendo o sucessor do B350. A principal diferença entre os dois chipsets é o suporte às tecnologias "XFR2 Enhanced" e "Precision Boost Overdrive", que fazem parte do sistema que ajusta o clock automaticamente nos processadores Ryzen de segunda geração (clique aqui para ler nosso teste dessa tecnologia). Além disso, há otimizações nas latências e consumo de energia.

Já em relação ao chipset topo de linha, o X470, a principal diferença entre os dois é o B450 não permitir que as 16 pistas PCI Express 3.0 do processador sejam divididas em dois slots (configuração x8/x8) para utilização com SLI. Assim, ele é mais indicado para sistemas com apenas uma placa de vídeo. Além disso, o B450 traz menos portas USB 3.0 (duas, contra seis do X470), menos portas SATA (seis, contra oito do X470) e menos pistas PCI Express 2.0 controladas pelo chipset (seis no B450 e oito no X470).

Porém, assim como o X470, o B450 também é desbloqueado para overclock e suporta RAID (0, 1 e 10) tanto de unidades SATA quanto de SSDs NVMe, além de suportar a tecnologia StoreMI (que permite o uso de um SSD para acelerar um disco rígido ou mesmo outro SSD mais lento).

Importante notar que tanto placas-mãe baseadas nos chipsets série 300 quanto aquelas baseadas no X470 e no novo B450 suportam processadores Ryzen de primeira e de segunda geração. Ou seja, até agora, todas as placas-mãe soquete AM4 suportam todos os processadores baseados neste soquete (embora placas-mãe mais simples não suportem processadores com TDP mais alto).

Você pode conferir a placa-mãe ASRock B450 Steel Legend na Figura 1. Ela usa o padrão ATX, medindo 305 x 244 mm.

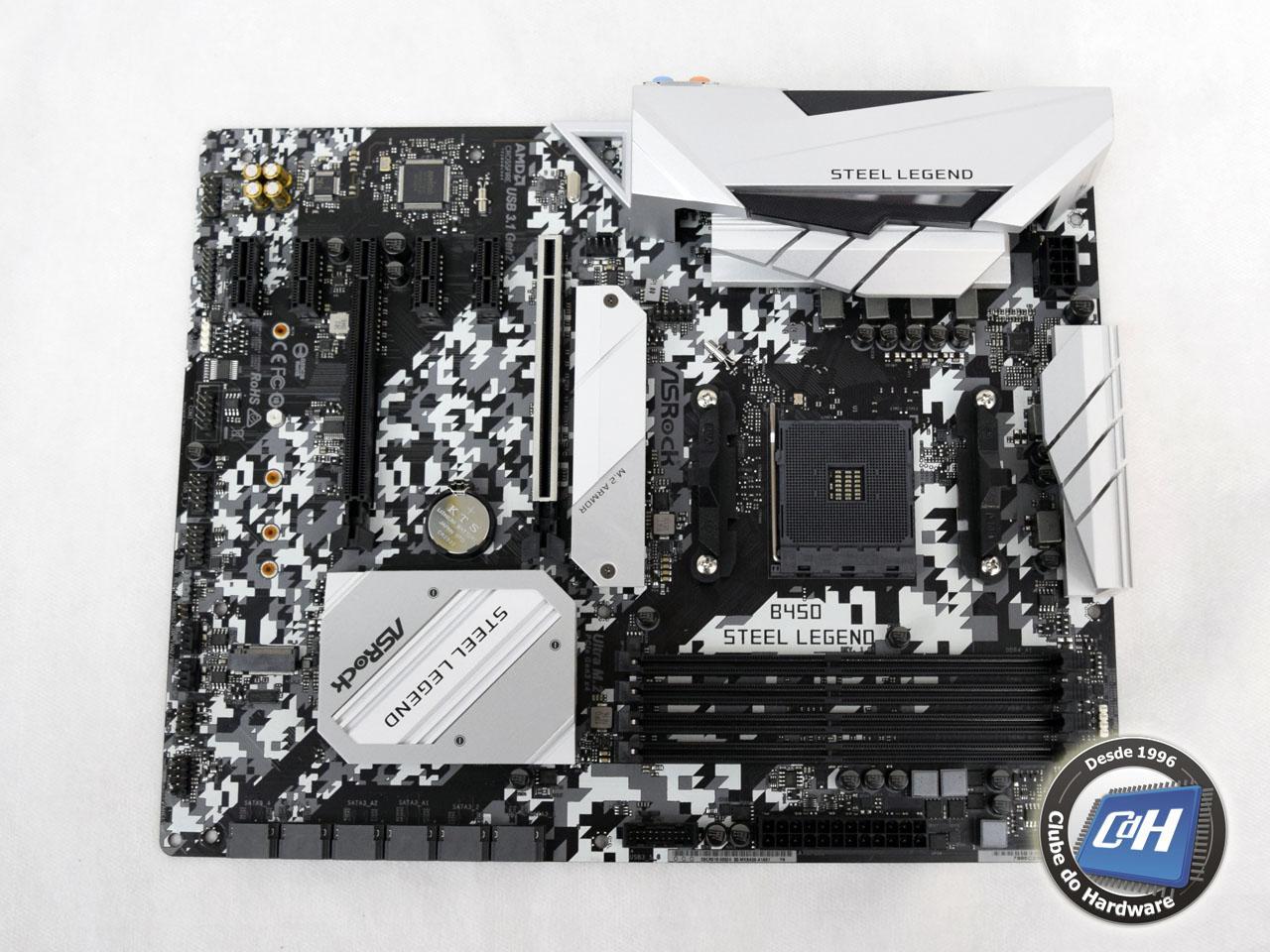

Figura 1: placa-mãe ASRock B450 Steel Legend


Comentários de usuários

Respostas recomendadas

"O circuito regulador de tensão da ASRock B450 Steel Legend tem seis fases para o processador."



Essa parte podia ter ficado mais bem explicada, dizendo que é um 4+2; na real o processador no sentido de "CPU sem o chip gráfico" acaba sendo um 4 fases, igual a outras placas mãe "7 fases" que na realidade são 4+3, e portanto teriam as mesmas características, ignorando os outros fatores. Não só isso, se fosse um 6+0 (meio estranho, mas...), essa placa teria certo mérito para overclock, mas não suportaria vídeo integrado ao usar iGPU, então seria um ponto bem importante na hora da compra.

Link para o comentário
Compartilhar em outros sites

  • Membro VIP
1 hora atrás, Imakuni disse:

"O circuito regulador de tensão da ASRock B450 Steel Legend tem seis fases para o processador."



Essa parte podia ter ficado mais bem explicada, dizendo que é um 4+2; na real o processador no sentido de "CPU sem o chip gráfico" acaba sendo um 4 fases, igual a outras placas mãe "7 fases" que na realidade são 4+3, e portanto teriam as mesmas características, ignorando os outros fatores. Não só isso, se fosse um 6+0 (meio estranho, mas...), essa placa teria certo mérito para overclock, mas não suportaria vídeo integrado ao usar iGPU, então seria um ponto bem importante na hora da compra.

Preferimos deixar que são 6 fases (para todos os circuitos incluídos dentro do encapsulamento do processador) para evitar confusões, principalmente entre o grande público. Na verdade, essas 2 (do 4+2) normalmente não são apenas para o chip gráfico, mas para a "ponte norte" embutida no processador, como controlador de memória e demais controladores. Lembre-se que os processadores AMD são, na verdade, chips tipo "SoC", já que incluem todo o necessário para o computador funcionar, como portas USB e SATA. Como os fabricantes não especificam exatamente quais circuitos do processador são alimentados por cada fase, preferimos não discriminar.

Link para o comentário
Compartilhar em outros sites

"A configuração dos slots PCI Express x16 depende do processador instalado: se for um Ryzen sem vídeo integrado, eles trabalharão a x16/x4; com um Ryzen com vídeo integrado, a configuração será x8/x4, e com um processador Athlon 2xxGE, será x4/x2."



E é por isso que NÃO é recomendado montar um computador com Ryzen com vídeo integrado pra depois instalar uma placa de vídeo dedicada. Pros processadores da Intel, não faz diferença.

  • Curtir 1
  • Confuso 1
Link para o comentário
Compartilhar em outros sites

  • Membro VIP
7 horas atrás, Tiago Leão disse:

E é por isso que NÃO é recomendado montar um computador com Ryzen com vídeo integrado pra depois instalar uma placa de vídeo dedicada. Pros processadores da Intel, não faz diferença.



OK, mas, isso não vai fazer diferença no desempenho da máquina se for um Ryzen G, e, na maioria dos casos, nem no Athlon.

  • Amei 1
Link para o comentário
Compartilhar em outros sites

Em 03/04/2019 às 11:24, Tiago Leão disse:

"A configuração dos slots PCI Express x16 depende do processador instalado: se for um Ryzen sem vídeo integrado, eles trabalharão a x16/x4; com um Ryzen com vídeo integrado, a configuração será x8/x4, e com um processador Athlon 2xxGE, será x4/x2."



E é por isso que NÃO é recomendado montar um computador com Ryzen com vídeo integrado pra depois instalar uma placa de vídeo dedicada. Pros processadores da Intel, não faz diferença.

a diferença de desempenho só será sentida em placas high-end e em situações bem específicas, maioria das placas de vídeo não conseguem saturar uma conexão PCI-Express x16, quem vai comprar esses processadores com certeza não pretende usar em combinação com uma RTX-2070.

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

No terceiro paragrafo tem um erro:



"Além disso, o B450 traz ..., menos portas SATA (seis, contra oito do X470)"



O chipset B450 tem apenas 4 SATA assim com seu antecessor B350, os CPUs ryzen trazem ate 2 portas SATA integrada, e o X470 tem apenas 6 SATA + 2 do CPU

adicionado 2 minutos depois

No terceiro paragrafo tem um erro:



"Além disso, o B450 traz ..., menos portas SATA (seis, contra oito do X470)"



O chipset B450 tem apenas 4 SATA assim com seu antecessor B350, os CPUs ryzen trazem ate 2 portas SATA integrada, e o X470 tem apenas 6 SATA + 2 do CPU

Link para o comentário
Compartilhar em outros sites

  • Membro VIP
47 minutos atrás, F4b10 disse:

No terceiro paragrafo tem um erro:



"Além disso, o B450 traz ..., menos portas SATA (seis, contra oito do X470)"



O chipset B450 tem apenas 4 SATA assim com seu antecessor B350, os CPUs ryzen trazem ate 2 portas SATA integrada, e o X470 tem apenas 6 SATA + 2 do CPU

adicionado 2 minutos depois

No terceiro paragrafo tem um erro:



"Além disso, o B450 traz ..., menos portas SATA (seis, contra oito do X470)"



O chipset B450 tem apenas 4 SATA assim com seu antecessor B350, os CPUs ryzen trazem ate 2 portas SATA integrada, e o X470 tem apenas 6 SATA + 2 do CPU



Não há erro. O B450 traz seis portas SATA. Você deve ter se confundido pois, em sua página, estas portas estão listadas em separado, a AMD fala em "4 portas SATA" mais "1 porta SATA Express", mas lembre-se que uma porta SATA Express (tecnologia que não vingou) funciona também como duas portas SATA independentes. Assim, o total de portas SATA oferecidos pelo chipset é seis.

Obrigado pela oportunidade de explicar melhor a forma como a AMD divulga as características dos chipsets, muitas pessoas podem ser induzidas ao erro como você foi.

  • Curtir 2
Link para o comentário
Compartilhar em outros sites

cara a cada analise que eu leio sobre placas da ASROCK eu viro mais fã dessa marca, essa placa é muito top, construção, designer, recursos, é uma placa muito completa para sua categoria. realmente vocês estão de parabéns pelo material e a ASROCK tá virando uma das minhas marcar queridinhas. top Artigo.

Link para o comentário
Compartilhar em outros sites
