Caixa ativa selenium SPM 1502A não liga

[pedrin996]

Bom dia

Galera, seguinte.
Estou com uma caixa ativa da selelium ( SPM 1502A ), e ela não esta ligando, ao abrir , vi que dois resistores de 330 OHms/ 2w estava queimado.

Fiz a troca dos mesmo porém não resolveu, comecei a testar com o multímetro os componentes da placa e vi que retirando um transistor IC2 2SA1358 os resistores não queimaram, fiz a troca do transistor por outro novo e quando liguei os resistores queimaram novamente.

Os resistores que estão queimando são o R127 e R128.

Já troquei os zener de 15v.

zd102

zd103



Consegui achar o circuito completo da propiá selelium e peço a ajuda de vocês.



SPM1202A_1502A.pdf

[Edvaldo J. Frederico]

@pedrin996 Bom dia e seja bem vindo ao fórum.



@Bcpetronzio teria como auxiliar nosso colega por gentileza?



Att Ejf

[Renato.88]

@pedrin996 A primeira coisa a fazer é testar a continuidade de todos os transistores e diodos da placa.

Os que forem suspeitos retire da placa e Meça de novo para ter certeza se está bom ou não.

Ficar só trocando os resistores vai jogar dinheiro fora.

[pedrin996]

Entaão os diodos já testei todos e até troquei os zener que liga a base do transistor 2SA1358. mas mesmo assim o problema continua.

Só quando eu remoro o transistor  2SA1358 os resistores nao queimao, porém ja troquei esse transistor também.

[Renato.88]

E o transistor 2sc3421? Já verificou?

O curto parece ser na linha dos 15V, repare que são dois reguladores independentes, o circuito do primeiro resistor não tem nada a ver com o segundo.

Tem o terra da fonte ali no meio separando tudo.

[pedrin996]

transistor 2SC3421 esta normal. mas já substitui também e não resolveu.

por eles serem independentes por que esta queimando os dois resistores ?



sem o transistor  2SA1358 ela nao queima nenhum dos resistores.

[BCP]

Como o colega @Mestre88 já disse, esse transistor esta regulando os -15V que alimentam os circuitos operacionais do pré amplificador, com certeza tem um deles queimado na placa, comece testando a continuidade desde o capacitor C117 (Remova a solda de um dos lado dele, e comece testando por ele...

Depois passe para o teste de todos os CIs  TJM4558 da placa, remova os pinos de alimentação deles, e sempre medindo a continuidade do emissor do 2SA1358 ao terra....

Quando você eliminar o CI em curto a continuidade do emissor do 2SA1358 vai desaparecer, ai é só trocar o CI 4558 queimado...

[Eddy Andrade]

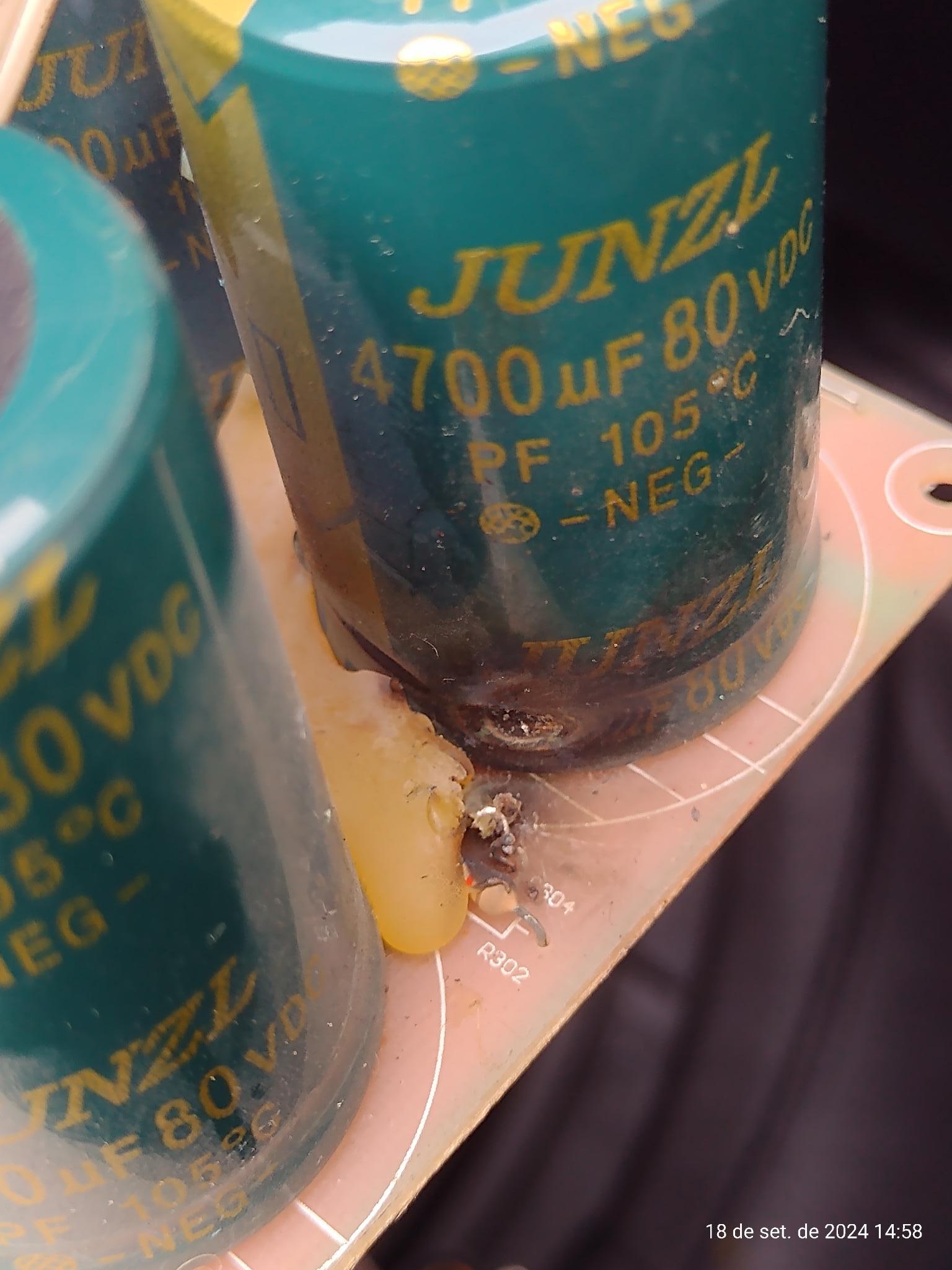

Boa tarde alguém pode me ajudar, estou com essa caixa amplificada Selenium 1502A com capacitor cerâmico perto das bobinas mas não sei qual é.

[BCP]

O capacitor é de 100Kpf/100V
