Plotter recorte com falha no corte de vinil

Posts recomendados

Pessoal tenho uma plotter de recorte jinka JK 721 PE e ela está com o carro da lâmina desnivelado em relação a base (fita de Teflon) e ocasiona que uma parte ela corta bem e a outra só risca. Alguém já teve esse problema? É fácil de resolver?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Isso é sujeira nos roletes . Tenta limpar os roletes dela, pois 0,5mm de diferença já faz estrago.



pode usar tira grude ou álcool isopropílico



Achei um vídeo para ajudar melhor



  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Valeu pela dica Felipe vou tentar.... Mas aí no caso do vídeo puxa a folha torta correto? No meu a lâmina está alta num lado da plotter é no outro baixo(desnivelado) seria sujeira no trilho do carrinho isso q você quis dizer?

Compartilhar este post


Link para o post
Compartilhar em outros sites

esse defeito faz isso também

Compartilhar este post


Link para o post
Compartilhar em outros sites

Amigo não conheço o produto mas obviamente está deslinhado. Mas se tivesse algum tipo de ajuste interno obviamente saberias disso ne'? Olha o chute: talvez a variação de temperatura tenha causado um micro-empeno

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Mecânica de precisão é um pequeno inferno. Funciona bem quando o produto é novo e nos deixa maluco depois. Supondo que ninguém tenha usado a máquina com mão pesada, seus demônios são:

- resíduo de cola. Limpeza sempre.

- vibração (é uma máquina com movimentos rápidos). Reaperto de parafusos.

- ajustes de alinhamento. Nem sempre existem, é o caso de se investigar. Na maioria das vezes essa precisão é feita por um bloco rígido ou uma combinação de peças que dê esse efeito (os parafusos de novo). Numa máquina de baixo custo corre-se o risco do chassi plástico fazer parte do bloco, o que é assustador.

7 horas atrás, Isadora Ferraz disse:

talvez a variação de temperatura tenha causado um micro-empeno



  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

A plotter é uma jinka JK 721 PE...sou de São Bernardo do campo (estado de são Paulo) tem algum técnico na região do ABC paulista que possa me ajudar?

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 03/02/2018 às 07:11, Isadora Ferraz disse:

obviamente saberias disso ne'?



Em 03/02/2018 às 16:47, Thiago da Silva Pupo disse:

tem algum técnico na região do ABC paulista que possa me ajudar?

isso responde à minha pergunta...

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

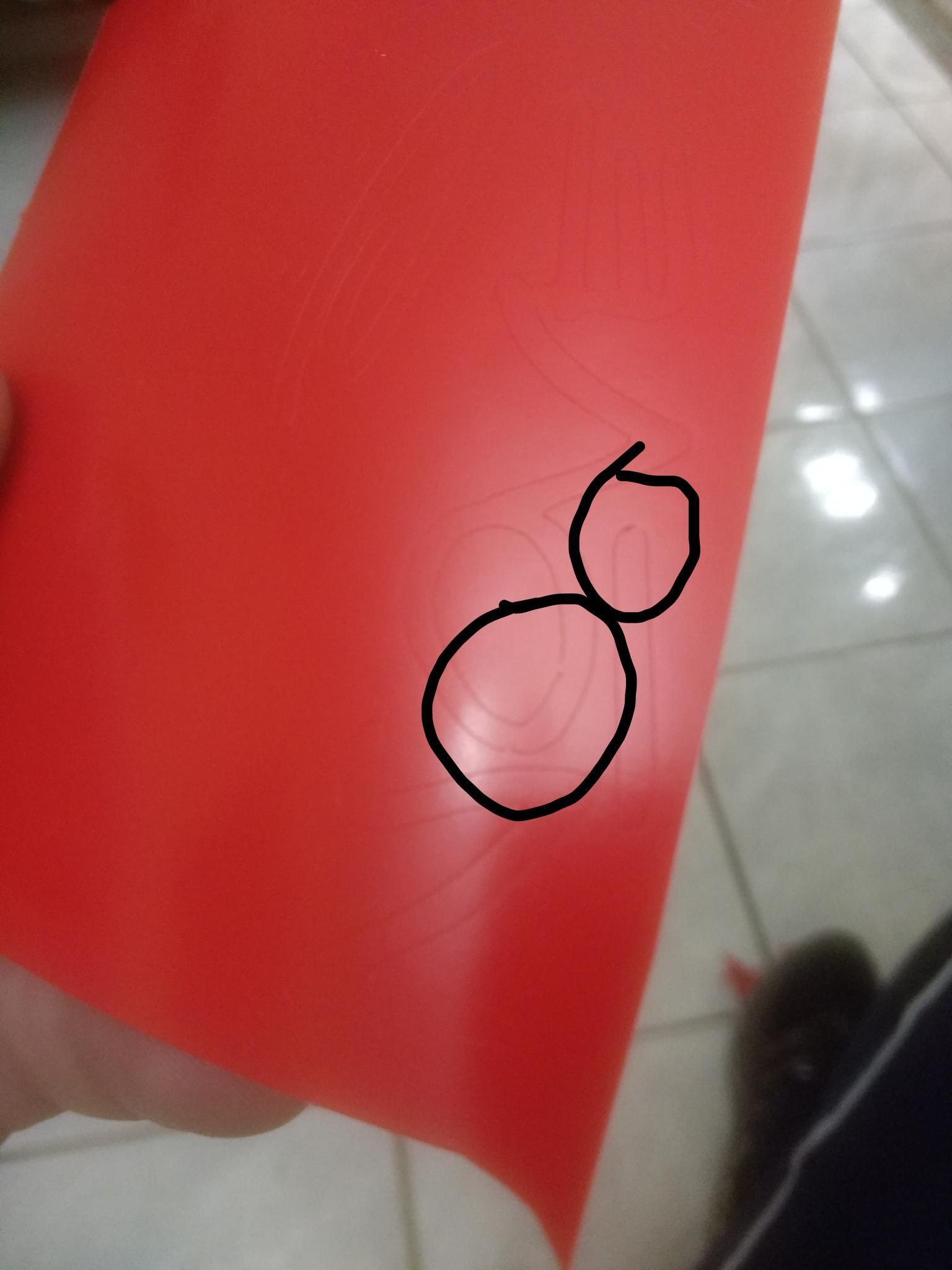

Boa noite pessoal , sou novo no ramo de adesivos em vinil , tenho uma plotter Dc330 , ela está com problema na hora de fechar o corte , aí toda vez tenho que arrumar no estilete onde fica as falhas , alguém sabe o que posso fazer , se preciso mexer em alguma configuração da máquina ??? Desde já agradeço pela atenção !!!


Compartilhar este post


Link para o post
Compartilhar em outros sites

O programa e as peças que controlam essa máquina são muito precisos. Já vi router destinada a corte de madeiras (Móveis) apresentarem o mesmo tipo de problema devido a serragem, mais precisamente a parte mais fina do pó gerado no processo. Arrume quem tenha um bom compressor e faça um bom banho de ar comprimido no interior da sua máquina. Eliminará possíveis perdas de sinais importantes ao controle de posicionamento da máquina.

Outra possível causa é o deslizamento do papel nos rolos de tracionamento. O sistema controla os rolos e através dele se pretende ter o controle do estilete em relação à mídia. Sujeira ou gordura no rolo recartilhado pode atrapalhar a tração correta. Papel é material abrasivo, dependendo do quanto essa máquina já ralou talvez esteja liso (lixado) demais e seja a hora de trocar o rolo. Nada dura para sempre.

Não creio que o problema seja configuração, se estivesse errada a máquina jamais teria funcionado de forma correta, a não ser que alguém tenha fuçado e alterado isso.

Boa sorte.

  • Curtir 1
  • Obrigado 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Agradeço pelas informações , Sérgio Lembo, vou tomar as medidas necessárias pra que eu consiga um funcionamento

eficiente da máquina e que resolva esse problemas , obrigado !!!

Compartilhar este post


Link para o post
Compartilhar em outros sites

opa amigao beleza ja resolveu o problema de nao fexaar o corte ? se você usa o artcut pra mandar a ploter cortar eu sei a solução.

adicionado 0 minutos depois
Em 25/10/2018 às 19:40, Junior Per disse:

Boa noite pessoal , sou novo no ramo de adesivos em vinil , tenho uma plotter Dc330 , ela está com problema na hora de fechar o corte , aí toda vez tenho que arrumar no estilete onde fica as falhas , alguém sabe o que posso fazer , se preciso mexer em alguma configuração da máquina ??? Desde já agradeço pela atenção !!!




Compartilhar este post


Link para o post
Compartilhar em outros sites

adilsonard eu tenho esse problema com artcut como resolve?

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 01/03/2019 às 11:19, allan84 disse:

adilsonard eu tenho esse problema com artcut como resolve?

@adilsonard

Compartilhar este post


Link para o post
Compartilhar em outros sites

Olá bo tarde a todos estou tendo um problema com minha Plotter gostaria de saber se tem alguém que já teve esse problema para me ajudar. O Problema é o seguinte ela começou a demonstrar falha ao apertar os botões de seu painel para a esquerda baixo e para a direita quando aperto o botão ela fica meio que travando e é muito ruim para poder posicionar o carrinho para efetuar o corte fora isso ela nunca deu problema é uma maquina ótima tenho já a 2 anos ela gostaria de saber se é possivel ser alguma sujeira nos contatos desses botões pois são os mais utilizados poderiam me ajudar

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 26/02/2019 às 19:28, adilsonard disse:

opa amigao beleza ja resolveu o problema de nao fexaar o corte ? se você usa o artcut pra mandar a ploter cortar eu sei a solução.

adicionado 0 minutos depois



Estou com esse problema pode me ajudar

Compartilhar este post


Link para o post
Compartilhar em outros sites

Galera desculpem a demora mais quem ainda esta com o problema de nao fechar totalmente o corte dos vinil no art cut é so seguir estes dois passos q vai resolver é so ir na compensaçao fexada e colocar aquele numero ali q resolve o problema espero ter ajudado vcs mt obrigado galera !!!



  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Bom Dia. Estou precisando de ajuda tenho uma Maquina de corte a laser cut creation .E quando ela vai fazer o corte ela esta cortando 2 ou 3 vezes o mesmo arquivo. Já verifiquei  e os arquivos não estão duplicados. Estou perdendo muito material Não sei o fazer.

Por favor se alguém puder me ajudar .

Compartilhar este post


Link para o post
Compartilhar em outros sites
