Posts recomendados

Postado

Boa tarde,



Como aproveito esse circuito :

Trocando o led azul para vermelho, o vermelho para verde e a fonte para um carregador de celular de 5v 800mA.



Obrigado

Postado

Beleza. Obrigado.



O carregador é antigo (nokia) 5,7v 800mA.



Os Leds podem ser de alto brilho?



Qual potencia de todos os resistores?

Postado
25 minutos atrás, Afreitas disse:

Os Leds podem ser de alto brilho?

claro



25 minutos atrás, Afreitas disse:

Qual potencia de todos os resistores?

1/4w é suficiente



o resistor da base (10k) deve ser trocado para um de 4k7 também...

Postado

Montei o circuito conforme a ilustração, mas o led não apagou quando liguei o outro. Os dois ficaram acessos.



Refiz colocando uma fonte de computador em 12V e colocando os resistores do projeto original, mas ficou tudo ligado também.



O que será que deu errado?


Postado
15 minutos atrás, Afreitas disse:

O que será que deu errado?



acredito que voce ligou o coletor ao terra em vez do emissor



na imagem não fica claro onde voce ligou o emissor...







download (2).jpg

  • Curtir 1
  • Obrigado 1
Postado

Nossa! Era isso mesmo. Funcionou.



O objetivo desse projeto é controlar se a caixa d'água está cheia (led vermelho) ou vazia (led verde). E ao usar a água como interruptor o led vermelho acendeu mas o verde não apagou.



Seria algum resistores?

Postado
5 minutos atrás, Afreitas disse:

Nossa! Era isso mesmo. Funcionou.



5 minutos atrás, Afreitas disse:

E ao usar a água como interruptor o led vermelho acendeu mas o verde não apagou



funcionou ou não ?

  • Haha 1
Postado

Funcionou sem a água. Encostando um fio no outro.



Ao colocar os fios na água, o led vermelho brilha com menos intensidade, mas não apaga.



O comprimento e bitola do fio influenciam ?

Postado

voce deve usar apenas um interruptor, no caso, o que polariza o transistor.

o outro interruptor (que vai pros resistores do led), voce deixa ele fechado...



como voce quer que ela indique que a caixa esta cheia, e que (caixa cheia= led vermelho), troque as cores dos led´s (vermelho pelo verde)...



quando a caixa estiver vazia ou enchendo, o led verde permanecerá aceso... ao encher(fechar o contato do interruptor) o led verde apaga e acende o vermelho...



veja o esquema na pratica:



http://tinyurl.com/sfmzbwg

Postado

Fiz isso: inverti os Leds. Porém ao colocar os fios na água, o Led vermelho não apagou completamente ao acender o verde. Apenas diminuiu o brilho.



Postado

Tente aproximar mais os fios e veja se muda algo.

Creio que terás que modificar este seu interruptor, ou se for realmente querer  utilizar assim, talvez presice modificar os resistores que fazem o divisor de tençao para o transistor.



Esta usando 12v ou 5v ?

  • Membro VIP
Postado

Pra este caso o bjt (transistor) não chaveia direito mesmo. É melhor mosfet. Mas é mais melhor de bão ainda é um ci lógico cmos qualquer algo como cd4049, 74hc14, cd cd40103 e afins. Um pullup de 1M ou + na entrada, basta uma reladinha da entrada na água "conectada" ao gnd e acontece a mágica do led acender na saída...

  • Curtir 2
Postado
1 hora atrás, Airtonarl disse:

Esta usando 12v ou 5v ?

Estou usando carregador de celular de 5v 800mA.



49 minutos atrás, Isadora Ferraz disse:

pullup de 1M ou + na entrada,

Interessante. Mas teria que mudar muito o circuito? Como seria as ligações?

  • Membro VIP
Postado

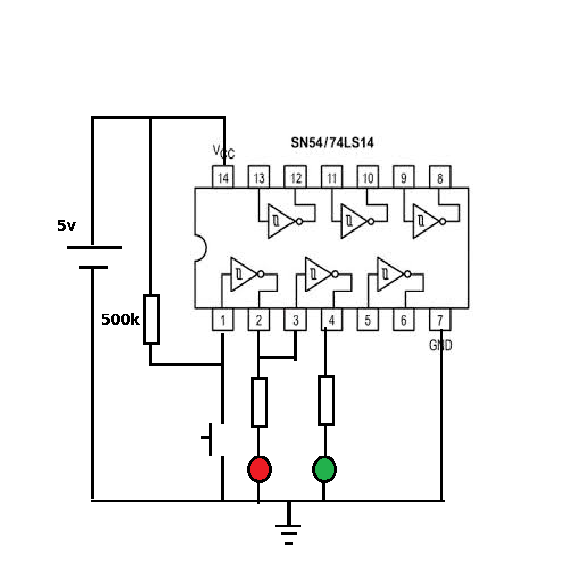

Algo como...


-74ls14: 74hc14, cd40106,cd4049 etc...

-output: seu led + R

-500K:500K...10M

-47uF: nem vai

-S1=fios na água

Com as portas sobrantes você cria a lógica que sua criatividade for capaz...

  • Curtir 2
Postado
1 hora atrás, Afreitas disse:

Mas teria que mudar muito o circuito? Como seria as ligações?

ficaria mais ou menos assim:



http://tinyurl.com/rhnkfau

adicionado 3 minutos depois
38 minutos atrás, Isadora Ferraz disse:

Com as portas sobrantes você cria a lógica que sua criatividade for capaz...

voce poderia usar as outras portas e eliminar o transistor

  • Curtir 1
  • Membro VIP
Postado
2 horas atrás, Airtonarl disse:

usar as outras portas e eliminar o transistor

Se for só pra acender led ou optoacoplador de fato nem precisa de transistor nem mesmo de outras portas.

-=(+-)+ ... menos é (mais ou menos) mais

Filosofia minimalista de quinta 😜

  • Curtir 1
Postado

Ficou show de bola. Porém eu percebi que no exemplo prático você colocou resistores de 470 nos led, o que leva a crer que simulou com fonte de 12v.



Como estou usando fonte de 5v, o resistor de 500k permaneceria com esse valor?

Postado

a maioria destes Ci´s trabalham com 5v... no caso de usar com 12v, deverá fazer uma regulagem para 5v.



59 minutos atrás, Afreitas disse:

o resistor de 500k permaneceria com esse valor?

acredito que o valor seja esse mesmo...



já os resistores para os led´s, pode colocar de 220 R



  • Membro VIP
Postado
8 horas atrás, Isadora Ferraz disse:

pullup de 1M ou + na entrada



6 horas atrás, Isadora Ferraz disse:

:500K...10M

A base é nosso (meu) conhecimento empírico sobre a resistência da água. Um belíssimo chute é de algumas dezenas de K por cm. Suficiente pra excursionar a entrada até nível 0 com os pullups acima...





30 minutos atrás, Afreitas disse:

resistor de 500k, apenas 470k ou 560k. Pode ser



  • Curtir 2
