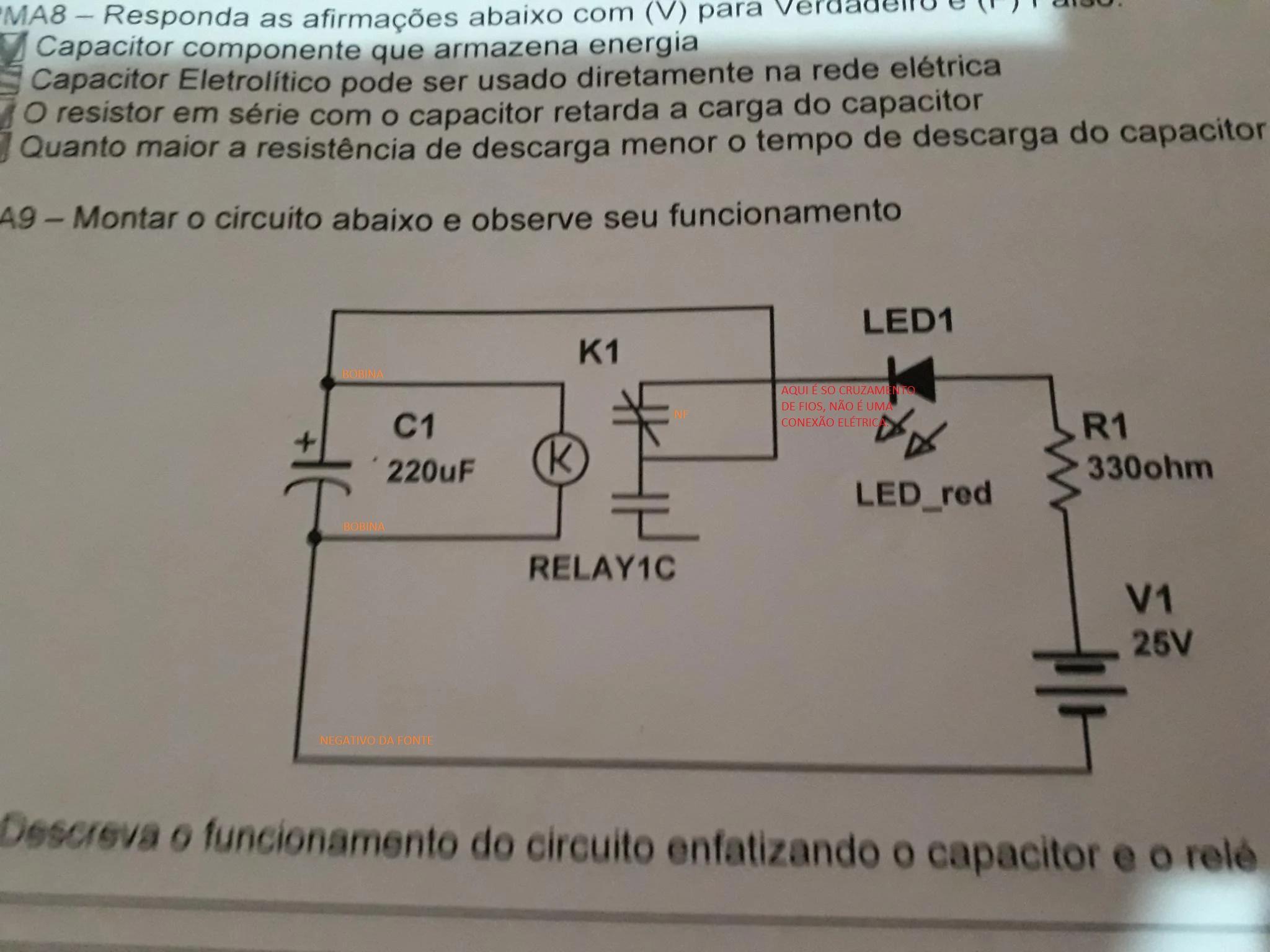

Olá. A apostila passou este exercício: Montar um circuito com Relé é Capacitor, mas não sei qual dos lados do Relé devo conectar ao LED e qual devo conectar ao Capacitor ?

A propósito,  o que significa este K ? Não pode ser catodo?! E este K1 ?


Postado

Essa é uma simbologia padronizada de comandos elétricos. O K dentro da circunferência significa a bobina do relé. O K1 significa o relé 1 e seus contatos. Se tivesse outro relé seria K2 e assim sucessivamente.

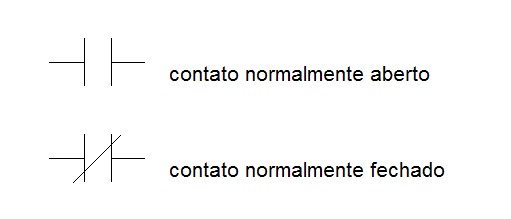

Este simbolo: -||- é o contato NA, o outro é o NF.

  • Curtir 4
  • Obrigado 1
Postado

Não estou conseguindo ascender o LED do circuito. Fiz tudo como você mandou: coloquei o Relé na posição correta ( NA conectado ao Led e a fonte +) (Capacitor conectado ao terminal do meio da bobina e a fonte -

Mas mesmo assim, nada aconteceu!

Nem o barulho do Relé ouvi.

OBS: A apostila deixou claro:

Fonte: 25 v , Relé: 12v

Mas estou usando um Relé de 14v.

Grato.






@.if

@Ricardov

  • Membro VIP
Postado
14 horas atrás, Renato.88 disse:

Pode queimar o relé, se é que já não queimou...

Queima não. Perceba R1 em série... ele deve ter a mesma R do relé. O que vai ser forçado um pouco é o led. Coloque mais de 3 em paralelo. E corrija segundo as orientações de @Ricardov . Teoricamente isso daí é um pisca pisca...



Vi agora que não vi agora na foto as conexões com a bobina do relé caso seja este...


  • Curtir 1
Postado

Esse relé não vai entrar nunca. A razão é simples: Esses relés pequenos possuem 420mW de consumo, um pouco menos quando são os de baixo consumo (e um pouco mais caros). Se a bobina é de 14V nominais isso resulta em 82R. Mesmo sem considerar a queda no led a divisão de tensão com o resistor de 330R resulta em 5V na bobina. Fazendo regra de 3 sobre os valores de um relé de 12V isso significa que a tensão de drop-in será de 10,5V (em 12V nominais é de 9V).

Ainda dá para salvar o projeto com uma pequena modificação: coloque um resistor de 82R x 1/2W entre o positivo da fonte e o catodo do LED.

Falei bobagem acima. Errei nas contas, a estimativa do valor correto da resistência da bobina é de 466R, isso resulta em 13,5V na associação série do circuito. É para funcionar exceto se o consumo do relé for muito diferente dos 420mW estimados. Peço ao autor do tópico que meça e divulgue a resistência da bobina.

  • Curtir 1
