Fonte chaveada 12 volts sem força

[Edvaldo J. Frederico]

Olá boa tarde.

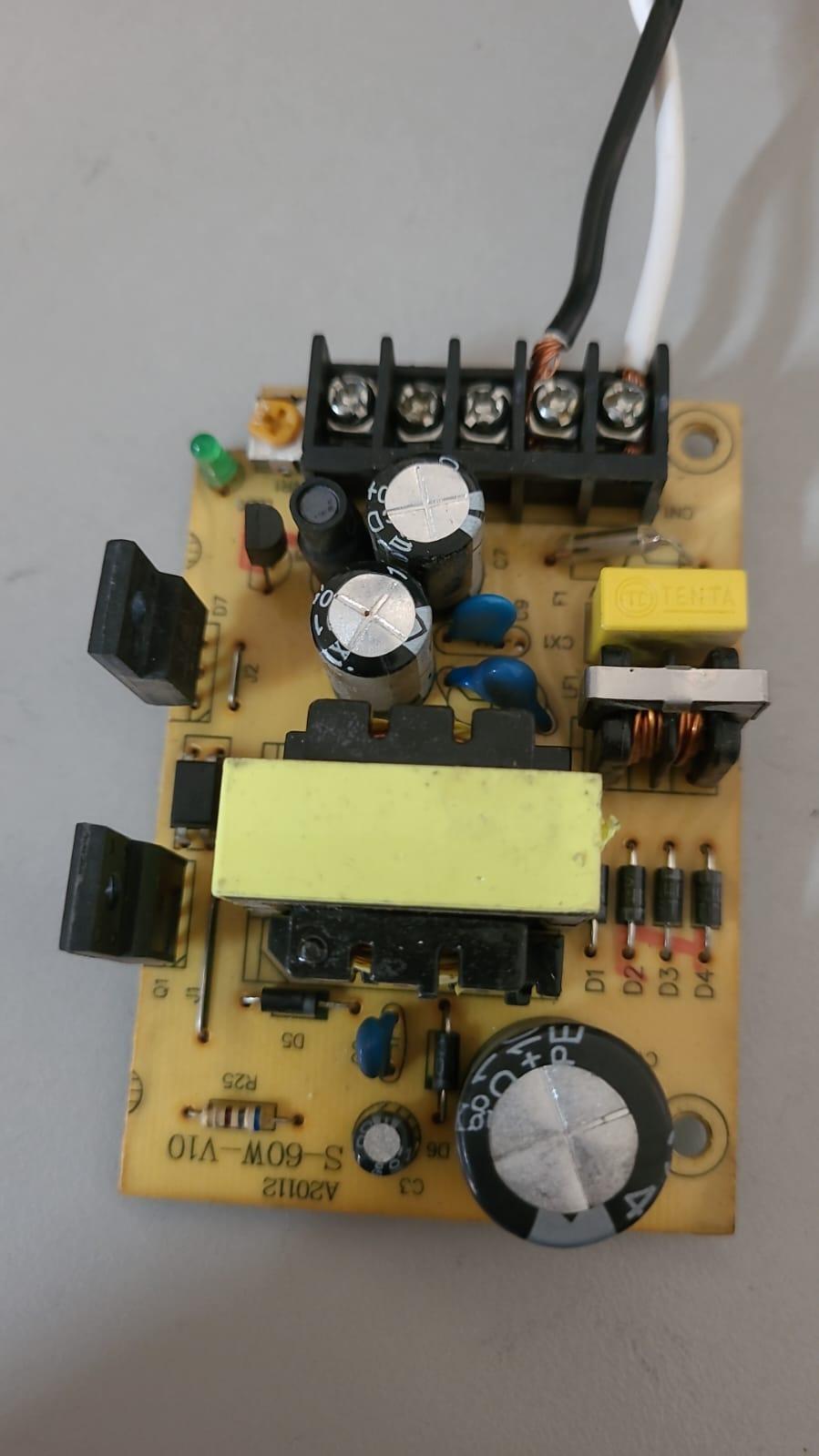

Estou com uma fonte chaveada modelo S60W,  de 12 volts por 5 amperes, ela liga, mada os 12 volts porém está fazendo um zumbido e está sem força.

Se eu ligar um motor por exemplo, o motor começa a rodar e para, roda e para, roda e para e fica nessa.

Vi que existe um capacitor de 16 volts por 1000u um pouco estufado, mais creio que não seja.

Meu conhecimento em eletrônica é básico

Tenho algumas fonte que tem o mesmo problema, ela liga porém não tem força.

Dei uma pesquisada e o causador desse defeito é um transistor TL431A é isso mesmo?

[.if]

1 hora atrás, Edvaldo J. Frederico disse:

capacitor de 16 volts por 1000u um pouco estufado, mais creio que não seja.

.. já eu creio que sim.

1 hora atrás, Edvaldo J. Frederico disse:

ligar um motor por exemplo, o motor começa a rodar e para

Dependendo do motor (potência), isto acontece até mesmo numa fonte boa: a corrente de partida é bem alta e ela desarma.

[Renato.88]

2 horas atrás, Edvaldo J. Frederico disse:

Vi que existe um capacitor de 16 volts por 1000u um pouco estufado, mais creio que não seja.

Nessas fontes estragam até sem estufar.

Se tiver estufado, pode jogar fora e por outro.

[alexandre.mbm]

Uma fonte daquelas fechadas, pretas, rotulada 12V 5A, se entregando 15.35V em circuito aberto, sendo chaveada, parece-me errada. Palpites?



Certamente ela está ruidosa. Esse pico seria apenas ripple de capacitor que não enche?

[Renato.88]

11 horas atrás, alexandre.mbm disse:

Uma fonte daquelas fechadas, pretas, rotulada 12V 5A, se entregando 15.35V em circuito aberto, sendo chaveada, parece-me errada. Palpites?



Certamente ela está ruidosa. Esse pico seria apenas ripple de capacitor que não enche?



Fontes chaveadas em geral, tem um circuito do tipo amplificador de erro por mais simples que sejam.

Esse circuito serve para monitorar a saída, pois sem ele ao colocar uma carga a tensão cai, visto que os picos de corrente que induzem o transformador são muito curtos.



Portanto, uma tensão mais alta, ou mais baixa do que a rotulada nos mostra que a fonte está defeituosa.

Se a tensão estiver errada, porém estável diminui a chance de ser o capacitor de saída.

Geralmente o defeito dele é deixar a tensão variando (com um ripple muito grande).



O defeito pode estar em outro capacitor ou em algum semi condutor com fuga.



Nessas fontes, a primeira coisa que faço é colocar o osciloscópio na saída e ver como está o sinal. Se estiver "liso" já descarto esse capacitor visto que ele é o mais problemático nestes equipamentos.
