Orgão eletrônico

[clodoaldo som]

Olá Gonza, não sei se já resolveu o seu problema, trabalho aqui na minha cidade só com instrumentos musicais. e tenho um órgão dessa marca mas não sei o modelo. Caso ainda não tenha sido resolvido estou disposto a ajudar segundo a minha capacidade. Só estou na minha oficina segunda feira, quando posso lhe passar alguma informação acerca desse órgão.

[Flavio Catelli]

Flavio,

Pio 6 e 8 tensões de alimentação e pino 1 entrada.

Sim Iriel Testarei , mas andei pesquisando e reparei que a renovaçao da placa , trocando todos os componentes saiu 40.00 achei barato , O problema so pode ser oriundo da placa , voce concorda em que troca todos os componentes e uma solução ? e quais cuidados devo ter ??

Desde já agradeço

Flavio Catelli

[Iriel]

Sim Iriel Testarei , mas andei pesquisando e reparei que a renovaçao da placa , trocando todos os componentes saiu 40.00 achei barato , O problema so pode ser oriundo da placa , voce concorda em que troca todos os componentes e uma solução ? e quais cuidados devo ter ??

Desde já agradeço

Flavio Catelli

Flavio,

É possível, desde que a fonte do problema esteja na placa, ok?

Se o problema for a falta de sinal (antes da placa) ou a saída do som nos alto falantes (depois da placa) mesmo trocando a placa o problema vai continuar.

É preciso garantir esses dois requisitos para evitar um gasto desnecessário.

Concordo que devido ao baixo custo e falta de tempo, a própria troca da placa pode também ser uma estratégia de conserto, pois será um item a menos para causar preocupação.

Mesmo assim desejo sucesso.

Sds.

Iriel

[Marcos Peres]

Alguém poderia me informar como faço para afinar um orgão eletrônico ???



/quando comprei me diseram q ele estava um tom acima da afinação e que precisaria afinar !!!



Alguém poderia me ajudar ?

[BCP]

Não conheço a fundo os órgãos profissionais, mas se existir algum ajuste, seria no circuito oscilador dele... (Um Trimpot perto do processador).

[Iriel]

Marcos,

Depende da marca e modelo do órgão.

Qual o seu?

Tem alguns modelos que tem um indutor variável junto ao CI oscilador.

Ao ajustar uma ferquencia, automaticamente ajusta todas as notas.

Mas tem orgão que tem uma regulagem para cada nota da oitava...

Sds.

Iriel

Marcos,

Eu uso um afinador eletrônico meio antigo da BOSS modelo TU 12H.

Fica bem mais simples.

Sds.

Iriel

[Marcos Peres]

Obrigado pessoal !!!



meu órgão é gambitt ex 200 se eu nao me engano !!!



Pra afinar, devo abrir o órgão e dentro dele tem uma espécie de uma chave reguladora, é isso mesmo ?



Obrigado !!!

[BCP]

O componente de ajuste seria algo parecido com um dos componentes abaixo....



Bobina:



ou

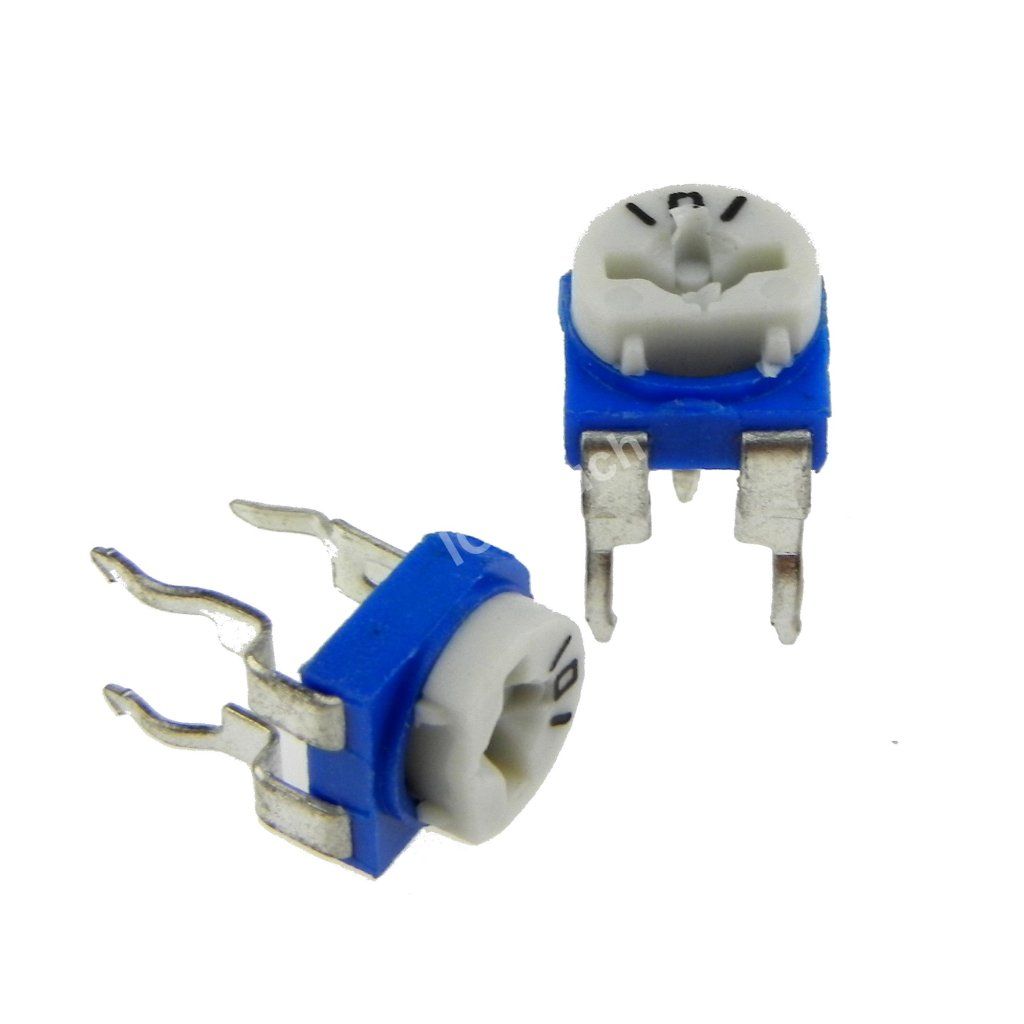

Trimpot:





ou





[Iriel]

Obrigado pessoal !!!



meu órgão é gambitt ex 200 se eu nao me engano !!!



Pra afinar, devo abrir o órgão e dentro dele tem uma espécie de uma chave reguladora, é isso mesmo ?



Obrigado !!!

É isso mesmo Marcos.

Localize a placa principal, seguindo os cabos que saem do teclado e analise os componentes da placa.

Muitas vezes é uma bobina tipo bobina de FI de rádio postado pelo BCPetronzio Moderador do tópico.

você vai precisar de um som padrão, tipo diapasão (Lá maior=440hz) e girar levemente a bobina acompanhando as variações do som.

Caso não tenha experiência em afinação com diapasão recomendo ter um afinador eletrônico.

Pelo que me lembro desse modelo a afinação é única, isto é, ao afinar o 1 nota todas as outras são afinadas automaticamente.

Sds.

Iriel

[Andrescarls]

Ola meus colegas , gostei do topico de vocês e gostaria de me apresentar a vocês , na verdade sou mecânico nada a ver com tecnico de eletrônica , mas gosto de mais de mexer nessas partes , mas meu conhecimento e bem pouco , mas no que precisarem de mim estarei aqui ok , bom , gostaria de uma ideia de vocês , já que tem varios tecnicos de grandes conhecimentos , tenho em minha casa um ORGÃO MINAMI SM 33A  e esta acontecendo o seguinte ,  esta falhando todas as notas si natural  dos 2 teclados e pedaleira , e a pedaleira quando aperta a nota ela fica tocando direto , troca a nota e fica direto , já desmontei os teclados para testar se era mau contato e tambem limpei todos os contatos  mas  não achei o final ainda  , gostaria  se possivel  da ajuda de vocês ok

[BCP]

Siga os fios dessas "nota (SI)" do teclado até a placa e depois até o CI que elas vão, provavelmente ele estará ruim...

[Luiz Felipe_728562]

Olá comecei a trabalhar como técnico de orgãos agora porém não sei nada do assunto conheço pouco sobre a área. sou técnico em eletrônica, gostaria de saber se alguém sabe algum site pra curso ou apostilas para tal assunto.



Att;



Luiz Felipe

[silvo12]

boa noite eu tenho um orgao tokai e nao sai som so faz um barulho como de um som sem audio alguem pode mim ajuda.

[BCP]

Silvo12, Provavelmente o CI amplificador esta queimado, faça testes nele.

[silvo12]

parabens pessoal sucesso.

obrigado

Bcpetronzio

[silvo12]

boa noite tenho um orgao gambite que esta fazendo um barulho tipo zuuum junto com o som o que pode ser. obrigado.

boa noite meu orgao é gambite e esta saindo um  barulho tipo zuuuum junto com o som alguem pode me ajudar por favor,

[Iriel]

Estou Com Problemass No OrgÃo Minami Modelo Md 700 - H07. Ambos Teclados NÃo Funcionam Quando Precionadas As Teclas. Mas Os Ritimos AutomÁticos EstÃo Funcionando E Mudam De Tom Quando Precionadas 3 Teclas Do Teclado De Baixo(3 Notas De Cada Tom). Pode Me Dar Uma Dica? Tenh0 Bom Conhecimento De Eletronica E Parece Que A Fonte Esta Funcionado Bem?

AbraÇo

Jorge

Colega,,

você deve estar com algum comando de acompanhamento acionado. Verifique no painel do acompanhamento automático que algum botão do acompanhamento automático (no painel da esquerda se não me engano) deve estar acionado ou apertado acidentalmente.

Sds.

Iriel

boa noite tenho um orgao gambite que esta fazendo um barulho tipo zuuum junto com o som o que pode ser. obrigado.

boa noite meu orgao é gambite e esta saindo um  barulho tipo zuuuum junto com o som alguem pode me ajudar por favor,

Silvio,

Verifique se alguma nota da pedaleira não está acionada acidentalmente (agulha fechando o contato da nota ou mola do pedal desregulada). A dica é com o pé "puxar" a pedaleira de baixo para cima ou verificar cada nota da pedaleira olhando os respectivos contatos. Para isso tem de retirar a tampa traseira (aproveite e faça uma limpeza rsrsrsrs).

Sds.

Iriel

boa noite eu tenho um orgao tokai e nao sai som so faz um barulho como de um som sem audio alguem pode mim ajuda.

Silvio,

Tem som no ritmo?

Experimente colocar um fone de ouvido e veja se tem som normal.

Caso continue sem som mas com ruido o problema poderá ser na placa mãe do orgão. Começe medindo as tensões de alimentação na na fonte, na placa mãe e no CI gerador de som.

Sds.

Iriel

Olá comecei a trabalhar como técnico de orgãos agora porém não sei nada do assunto conheço pouco sobre a área. sou técnico em eletrônica, gostaria de saber se alguém sabe algum site pra curso ou apostilas para tal assunto.



Att;



Luiz Felipe

Luis,

Tente entrar em contato com os fabricantes pelos sites da Gambitt e TOKAI.As fábricas são em SP.

Sds.

Iriel

Ola meus colegas , gostei do topico de vocês e gostaria de me apresentar a vocês , na verdade sou mecânico nada a ver com tecnico de eletrônica , mas gosto de mais de mexer nessas partes , mas meu conhecimento e bem pouco , mas no que precisarem de mim estarei aqui ok , bom , gostaria de uma ideia de vocês , já que tem varios tecnicos de grandes conhecimentos , tenho em minha casa um ORGÃO MINAMI SM 33A  e esta acontecendo o seguinte ,  esta falhando todas as notas si natural  dos 2 teclados e pedaleira , e a pedaleira quando aperta a nota ela fica tocando direto , troca a nota e fica direto , já desmontei os teclados para testar se era mau contato e tambem limpei todos os contatos  mas  não achei o final ainda  , gostaria  se possivel  da ajuda de vocês ok

Andre,

Grandes possibilidades de que o CI gerador das notas musicais esteja com problemas na nota SI (pode ser uma perninha quebrada ou com mau contato ou trilha interrompida). Tente seguir os fios da nota com problema conforme a dica do Bcpetronzio, ok? Vou ver se tenho nas minhas anotações se tenho algo a respeito.

Sds.

Iriel

[Iriel]

Colega,,

você deve estar com algum comando de acompanhamento acionado. Verifique no painel do acompanhamento automático que algum botão do acompanhamento automático (no painel da esquerda se não me engano) deve estar acionado ou apertado acidentalmente.

Sds.

Iriel

Silvio,

Verifique se alguma nota da pedaleira não está acionada acidentalmente (agulha fechando o contato da nota ou mola do pedal desregulada). A dica é com o pé "puxar" a pedaleira de baixo para cima ou verificar cada nota da pedaleira olhando os respectivos contatos. Para isso tem de retirar a tampa traseira (aproveite e faça uma limpeza rsrsrsrs).

Sds.

Iriel

Silvio,

Tem som no ritmo?

Experimente colocar um fone de ouvido e veja se tem som normal.

Caso continue sem som mas com ruido o problema poderá ser na placa mãe do orgão. Começe medindo as tensões de alimentação na na fonte, na placa mãe e no CI gerador de som.

Sds.

Iriel

Luis,

Tente entrar em contato com os fabricantes pelos sites da Gambitt e TOKAI.As fábricas são em SP.

Sds.

Iriel

Andre,

Grandes possibilidades de que o CI gerador das notas musicais esteja com problemas na nota SI (pode ser uma perninha quebrada ou com mau contato ou trilha interrompida). Tente seguir os fios da nota com problema conforme a dica do Bcpetronzio, ok? Vou ver se tenho nas minhas anotações se tenho algo a respeito.

Sds.

Iriel

Bcpetronzio,

Estou notando que as respostas postadas estão com grafia diferente da que efetivamente digitei.

O que pode estar acontecendo?

Sds.

Iriel

[silvo12]

obrigado a todos

[silvo12]

boa noite resolvi o problema do audio mais as pedaleira so funciona si e la e o som esta como se estivesse desreculado mais ja tentei regular so que nao muda a qualidade se poderem mim ajudar agradeço.

[BCP]

Bcpetronzio,

Estou notando que as respostas postadas estão com grafia diferente da que efetivamente digitei.

O que pode estar acontecendo?

Sds.

Iriel

Colega Iriel, O Gabriel Torres tem feito várias mudanças no banco de dados do fórum, o corretor ortográfico tem dado alguns BUG's, acredito que seja isso essa falha notificada por você!

Logo-logo estará tudo resolvido...



Desculpe a demora para responder!

[silvo12]

boa noite meu orgao so esta funciondando  duas notas si e la da pedaleira  e o som esta desafinado mais nao consigo regular

[Iriel]

boa noite meu orgao so esta funciondando  duas notas si e la da pedaleira  e o som esta desafinado mais nao consigo regular

Silvio12,

Qual a marca e modelo do orgão?

Pode ser mau contato do CI da pedaleira.

Experimente retirar o CI e limpar os contatos.

Cuidado para não tocar nos pinos do CI, ok?

Sds.

Iriel

[silvo12]

ola pessoal alguem sabe onde posso compra  livros que tenha tudo sobre orgaos eletricos boa noite.

[BCP]

ola pessoal alguem sabe onde posso compra  livros que tenha tudo sobre orgaos eletricos boa noite.

Colega silvo12, acredito que seja mais fácil encontrar tutoriais sobre turbinas de jatos supersônicos militares do que para órgãos Eletrônicos!!!...

Só com o tempo de experiência nessa área fará a diferença!!!...

Nesse tópico a respeito, tiro o Chapéu para o colega Iriel!!!... Ele é o "Cara"...

Tem extremo conhecimento no assunto e auxilia a outros, sem nada receber em troca a não ser um obrigado!!!...



Então aguarde! se existir nesse "mundo", um tutorial sobre o assunto, ele saberá te indicar!!!...
