Fonte de alimentação ajustável 1,2 a 20V x 10A - Primeira parte - Montagem


faller

Posts recomendados

Tenho os valores de Vcap versos Iout:

                                                                                Iout(A)

                 0,400A     1,1      2,02    3,15     4,13     5,16    6,A    7,64    8,3     8,5     9,43A

Vcap         24,3       23,2     22,4    21,46   20,9      20,1  19,3    18,6   18,1    18     17,3V

Vin

Vout

Vadj

Assim que me orientar em como medir as outras tensões(onde colocar a ponteira "COM" do multímetro posto aqui.



Link para o comentário
Compartilhar em outros sites

já tenho os números:

Iout(A)  0,402  1,18   2,09    3,03    4,04    5,     6,07     7      7,94    9,5

Vcap       24       23    22,4    21,5    20,8   20,2  19,4  18,8   18,1  17,2V

Vin         23,8   22,3   21,1    20,2   19,3   18,7   18     17,1   16,3  15,2

Vout        9,5     9,5    9,4      9,4     9,4      9,4     9,4    9,4    9,4     9,4

Vadj         8,2    8,2     8,2     8,2     8,2      8,2     8,2    8,1    8,1     8,1



Não medi acima de 10A porque o multímetro apresenta um alarme sonoro.



MEDIÇOES.xlsx

Link para o comentário
Compartilhar em outros sites

  • Membro VIP

Sua fonte nem está tão ruim assim, no meu ver está bem boa..

Veja que se colocares a tensão de 9,5 Volts em vazio podes carregar a fonte até 2 Amperes que ela cairá essa tensão para 9,4 Volts e a partir dai se manterá em 9,4 Volts mesmo que a corrente de saída suba para 9,5 Amperes. Esse dai é o tipo de defeito (cair 100 mili Volts) em função da própria resolução da medida. Poderia ser diferente se partisse de 9,50 Volts caindo para 9,44 Volts, pois com maior resolução cairia somente 60 mili Volts e não 100 mili Volts como deixou parecer.

Pode também ser reflexo da fiação de saída ou o ponto de medida que tomaste estar distante bastante para ter queda de tensão no fios de ligação.. Tome sempre a medida no borne de saída da fonte..



A dúvida que é obrigatória de se ter é se o CI está ou não entrando em proteção quer por corrente quer por temperatura que é a diferença entre a tensão Vout do CI para o pino de Vadj, que sempre deve ser de 1,25 Volts para certificar que o CI esteja na sua zona útil..



A tabela não mostra mais nenhum problema, sua fonte está ótima..

Link para o comentário
Compartilhar em outros sites

Grato novamente, apenas não entendo porque quando regulo sem carga em 10V, posteriormente colocando em carga para testes, apresenta na saída os seguintes resultados:

ajuste inicial em 10V

carga(A)            tensão na saída       temperatura no dissipador ºC

2                        9,88                             27,6

2                        9,88                             55,4



4,1                     9,91                             não medida

4,1                     9,85                             não medido, mas 25 minutos depois

6                        9,87                             não medido

5,3                     9,95                             não medido

Representando uma variação de  0,09%; 0,11%; 0,15%, nunca conseguindo a precisão atingida em seu experimento. Mas se o senhor diz que está tudo em ordem, vou deixar de me preocupar.

Agradeço novamente sua atenção, e repassei seu tópico para alguns amigos que apreciam eletrônica.

Abraços

Alexandre





Link para o comentário
Compartilhar em outros sites

  • Membro VIP

Ai é que está.. Experimente repetir todo o procedimento, todas as leituras mais duas vezes..

A primeira delas com a tensão de saída ai pelos 5 Volts. Faça toda a tabela de novo



A segunda delas com a tensão de saída ai pelos 12 Volts, repita a tabela toda e logo depois concluímos acerca dos resultados achados..

Link para o comentário
Compartilhar em outros sites

Pessoal, estou acompanhando esse tópico, faz tempo, mas desisti de fazer a minha fonte por falta de tempo mesmo, e porque meu projeto não funcionou, ai resolvi comprar uma pronta, de 0-32V uns 4A e ficou sobrando aqui um trafo que mandei enrolar na época de 34V na saída com uns 5A, se alguém estiver interessado e, usar ele entrem em contato com uma sugestão de valor que pagariam pelo mercado livre pra se desfazer, antes que vá para o lixo. Não disponibilizo por doação porque estou adquirindo uma solda elétrica MMA e vai uma grana em EPIs e consumíveis. :)

Link para o comentário
Compartilhar em outros sites

Esses são os números levantados. Ainda não consigo analisar o significado deles em relação ao desempenho esperado das componentes.



para 5 V

Iout(A)    0,215  1,03     2      3,2      4       4,99   5,94     6,92      8      9,27

Vcap(V)   23,8   23,3   22,3  21,5   20,9   20,5   19,62  19,67  18,41  17,95

Vin(V)      23,7   22,7   21     20,2  19,75 18,89  18,2    18,08  16,79  16,06

Vout(V)    4,99  4,89   4,93  4,96    4,97   4,98   4,98     5,01    5,02   5,04

Vadj(V)    3,76  3,64   3,71  3,74    3,75   3,76   3,75     3,79    3,80   3,81



para 10V

Iout(A)     0,165   1,05    2,03     3       4      5,07     6,11    7,09    7,96    9,87

Vcap(V)    24,6    23,4     22      22     21     20,5   19,68  18,96  18,51  17,41

Vin(V)       24,4    22,7   20,8    20,7 19,83 19,25  18,14  17,37  16,82  15,39

Vout(V)     9,63    9,63   9,89   9,90   9,92   9,93    9,77    9,75    9,92    9,93

Vadj(V)     8,36    8,35   8,64   8,66    8,68   8,69   8,52    8,51    8,68    8,69



para 12V

Iout(A)     0,113    1,07      2      3,03    4,08     5,08     6,12       7       8,16    9,45

Vcap(V)    24,6     23,5    22,8    22      20,9    20,4    19,5    18,96  18,23   17,46

Vin(V)       24,3     23,7    21,6   20,7    19,9   19,18   18,01  17,26  16,44   15,56

Vout(V)    12,05   11,56  11,86  11,87  11,88  11,89   11,90   11,91  11,90   11,69

Vadj(V)    10,77   10,28  10,60  10,61  10,63 10,64   10,64  10,65  10,65   10,47

Link para o comentário
Compartilhar em outros sites

  • Membro VIP

Veja ai alguns cálculos agregados a tabela e note que existem algumas séries com comportamento estranho..



Tabela%20de%20coleta%20de%20dados%20font



Pode ser que esse seu circuito da fonte esteja entrando em oscilação..

Veja ai na figura 17 e te certifiques de ter colocado os diodos de proteção bem como os capacitores de baixo valor que o fabricante recomenda: http://www.ti.com/lit/ds/symlink/lm338.pdf



MEDIÇOES 01062016 by Faller.xlsx

Link para o comentário
Compartilhar em outros sites

Bom dia! O capacitor tantalo que tenho usado está escrito nele 105 35+, com a polarização correta e o diodo no lugar do 1N4002 estou usando o 1N4004 com o catodo/anodo, também corretamente orientado. O resistor é de 330 ohms, conforme o esquema de seu circuito. Fico pensando que o LM338K esteja defeituoso, ou que o potenciometro esteja interferindo. O que acha?

Agradeço imensamente seu tempo, atenção e paciência.  Mas não sei o que pensar.

Acha que devo procurar capacitores eletrolíticos de alumínio de 25uF? Seria de 35V?

Link para o comentário
Compartilhar em outros sites

  • Membro VIP

Essas tabelas que brilhantemente organizastes geralmente são suficientes para determinar aonde se encontram os problemas, como por exemplo a tensão diferencial de Vout para Vadj normalmente em 1,25 Volts em um determinado momento fugir para um diferencial de 1 Volt.. Isso indicaria entrada do CI em proteção quer térmica ou por excesso de corrente mas no seu circuito a gente não vê isso. O CI não está entrando em proteção nunca..

Por isso só consigo deduzir se tratar de oscilação e pode sim ser derivada de um potenciômetro com defeito. Como ele é uma peça barata eu o trocaria para sentir o reflexo..

Link para o comentário
Compartilhar em outros sites

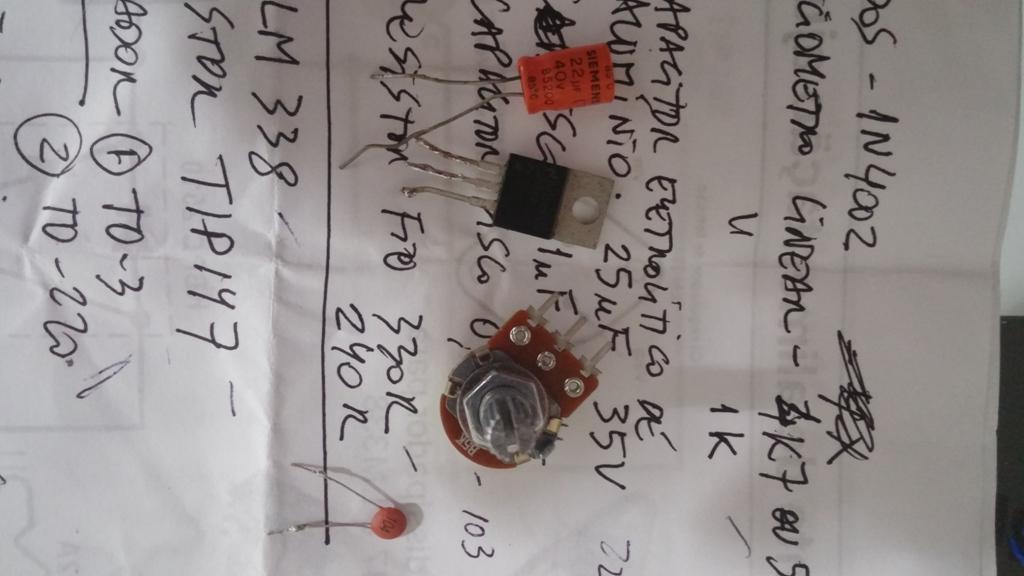

Comprei um CI LM338T, novo potenciômetro, capacitor de cerâmica de,01uF , capacitor eletrolítico de 22uF. Mas não funcionou. Quando coloquei o novo CI a tensão caiu muito, em carga baixou para menos de 4V, regulado inicialmente em 10. Com os capacitores a instabilidade era muito evidente e voltei o CI anterior e o capacitor de tântalo. Não sei o que fazer. Resta apenas lhe agradecer sua atenção e interesse genuíno. Gostaria de poder lhe retribuir de alguma forma, e se possível, continuar dispondo de sua ajuda, para questões e assuntos de eletrônica. Se aparecer alguma sugestão, aceitarei de bom grado, mesmo que tenha de dispor de maiores despesas para uma regulagem precisa nesta fonte.

Forte abraço e disponha de um amigo aqui em Recife,

Alexandre

ps: acredito que o senhor seria um professor admirável...




Link para o comentário
Compartilhar em outros sites

  • Membro VIP

O CI LM com sufixo T é aquele com encapsulamento TO220 correto???  Igual a de um TIP???  Certo que não iria aguentar por falta de dissipação. Com aquele encapsulamento o CI muito se aquece, mesmo em dissipador, e logo entra em proteção e ai não podes esperar nada dele...



Pode contar comigo sempre que seu problema estiver a meu alcance ajudar a solucionar..

Link para o comentário
Compartilhar em outros sites

Bom dia!

Que achas?

https://www.eletro-parts.com/produto_detalhes/p/TVRJMk1EUT0=/Transistor/LM338K+2,5V

Quem sabe se esse não é confiável e original. Ruim mesmo é o custo do frete:

PAC - Prazo estimado para entrega 6 dia(s)R$ 28,70

SEDEX - Prazo estimado para entrega 1 dia(s)R$ 63,00

E-Sedex - Prazo estimado para entrega 1 dia(s)R$ 33,41



Link para o comentário
Compartilhar em outros sites

  • Membro VIP
12 horas atrás, Alexandre Carlos disse:

Boa noite

Isso mesmo, igual a um TIP. Testei com uma carga bem leve, apenas para examinar sua regulação, e desfazer meu pensamento que o LM338K usado estivesse com defeito.

Grato novamente,

Alexandre



Pelo menos colocastes ele em um bom dissipador, mesmo para um teste???

Link para o comentário
Compartilhar em outros sites

  • Membro VIP
26 minutos atrás, Alexandre Carlos disse:

Não coloquei em nenhum dissipador de calor, queria apenas ligar muito rapidamente para checar a capacidade de regulagem.

Ai, nesse caso, quando o CI atinge a dissipação de cerca de 1 Watt, ou sejam quase nada, ele se bloqueia termicamente e os resultados fogem completamente do que ele poderia entregar. Sem dissipador ele "não existe" ...



Desconfiei disso lá por cima quando citaste a desastrosa experiência com o CI encapsulamento TO220, mas não quis comentar..

Link para o comentário
Compartilhar em outros sites

Olá pessoal,



Nas próximas férias vou tentar construir uma fonte com esse projeto, porém não tenho nenhum no-break para tirar o transformador e vou tentar com outro.

 Tenho comigo duas opções:

1) Carregador de bateria que foi construído sob-medida:

Input: AC 110/220

Output: DC 14V - 5A



2) Transformador de microondas. (Ainda tenho o diodo)



Qual dos dois é mais indicado pra virar uma fonte? Se a fonte for até 12v/2A pra mim já está muito bom.



Obrigado!
