1 hora atrás, VanDrakul disse:

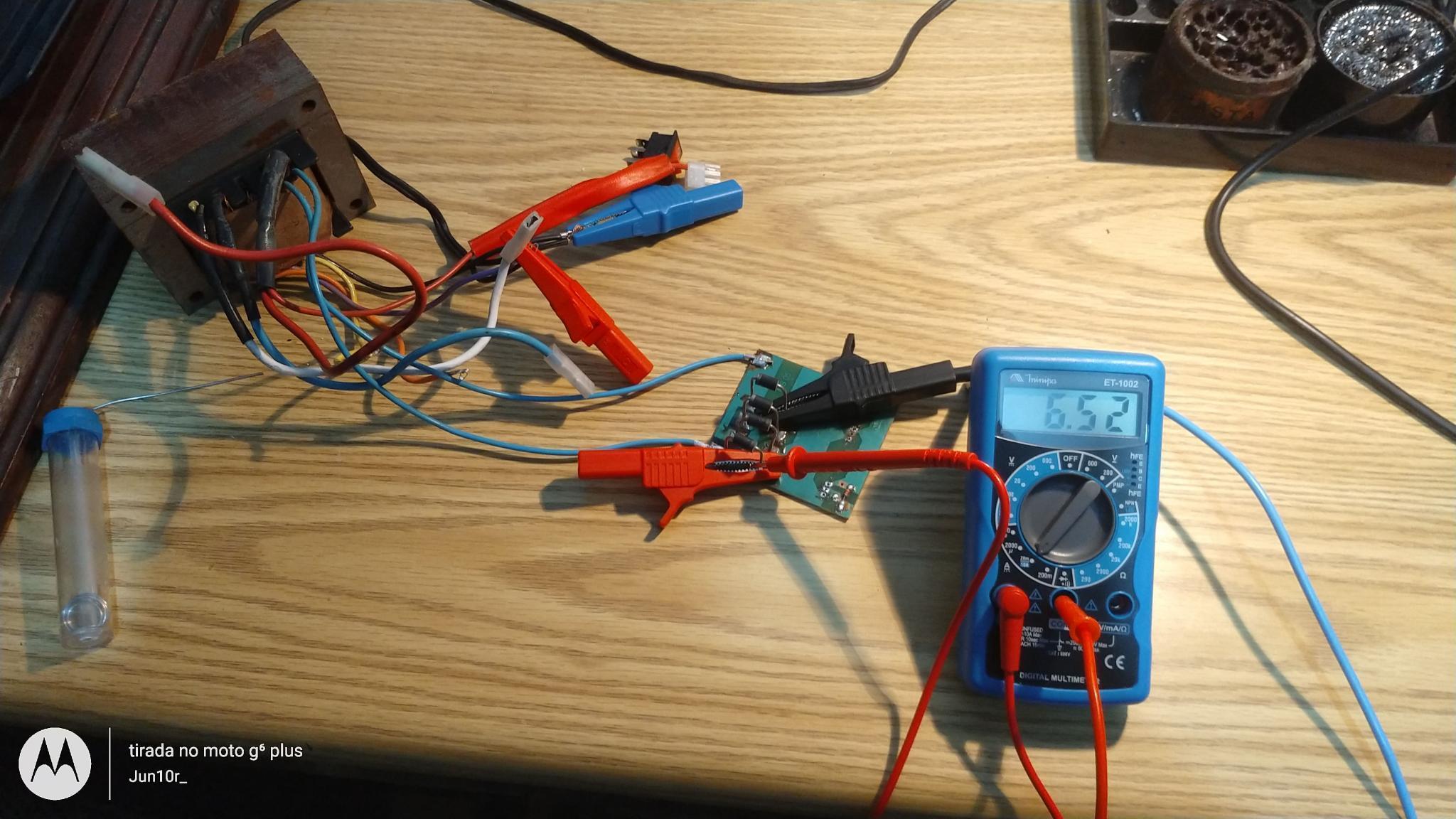

@faller Obrigado pela ajuda. Ainda em tempo, com base no conhecimento adquirido neste e em outro tópico onde você se faz presente, encontrei um transformador de no-break, com seu primário em 127V, tenho a maior saída em 20V AC, após retificar sem carga tenho os 20V DC, como experimento ligado em uma resistência de chuveiro, esta tensão cai para 14V DC com uma corrente de 6.5A. Consigo utilizar este transformador neste seu circuito de forma que a saída se mantenha nos 20V DC ?

Você drenou cerca de 6 amperes com esses diodos ? não explodiram ?

[VanDrakul]

4 minutos atrás, Matthwus disse:

Você drenou cerca de 6 amperes com esses diodos ? não explodiram ?

Ainda não, essa "ponte" formada por 4 diodos 1N5406 foi retirada de uma outra fonte de 24V DC x 5A. Como o teste foi rápido, só esquentaram um pouquinho !!!

[Renato.88]

@VanDrakul

Você pegou os fios azuis que alimentavam o circuito eletrônico do No break, a corrente deles é muito baixa mesmo.

O bom mesmo são os fios Azul e branco de terminal, ali dá pra tirar 10A sem derrubar a tensão.

Eu tenho um trafo igual a esse. Não tô conseguindo ver, mas lembro que na tomada vai o Preto e o Roxo.



[VanDrakul]

1 hora atrás, Renato.88 disse:

@VanDrakul

Você pegou os fios azuis que alimentavam o circuito eletrônico do No break, a corrente deles é muito baixa mesmo.

O bom mesmo são os fios Azul e branco de terminal, ali dá pra tirar 10A sem derrubar a tensão.

Eu tenho um trafo igual a esse. Não tô conseguindo ver, mas lembro que na tomada vai o Preto e o Roxo.



Isso mesmo, a rede 127 liguei no preto e roxo, com o multímetro sem carga no azul e branco tenho 17V, não cheguei a medir a corrente, pois meu multímetro se limita a 10A DC, a ideia era tirar o máximo de tensão deste transformador utilizando o projeto do Faller, ideal seria uma saída ajustável até 24V x 5A. Estou utilizando o que tenho de material em casa, tenho que montar uma fonte ajustável como projeto de curso.

[Renato.88]

4 horas atrás, VanDrakul disse:

Isso mesmo, a rede 127 liguei no preto e roxo, com o multímetro sem carga no azul e branco tenho 17V, não cheguei a medir a corrente, pois meu multímetro se limita a 10A DC, a ideia era tirar o máximo de tensão deste transformador utilizando o projeto do Faller, ideal seria uma saída ajustável até 24V x 5A. Estou utilizando o que tenho de material em casa, tenho que montar uma fonte ajustável como projeto de curso.

Melhor o máximo de corrente mesmo.

Os 17V depois que você colocar os diodos e o capacitor irão se tornar 23V.

Com o projeto apresentado aqui terá justamente os 20V.

No trafo que o faller usou ele fez a mesma ligação.

Pra fazer de 24V com aquele enrolamento de corrente menor não compensa.



[Michel Nit]

Gostei desse voltimetro onde acho dele?



[Renato.88]

1 hora atrás, Michel Nit disse:

Gostei desse voltimetro onde acho dele?



É um modelo bem comum, se encontra na maioria das casas de eletrônica seja loja física ou na Internet.

Esse já é meio antigo, tem mais moderno a preços mais em conta.

[Marcelotronic]

Em 23/12/2018 às 14:07, Marcelotronic disse:



Pessoal, esse transformador eu tive que abaixar a tensão para não queimar o LM317, agora preciso usar esse mesmo transformador para outro projeto só que com tensão maior.

O correto seria refazer o enrolamento ou é possível fazer uma emenda bem feita no secundário desse transformador?

Qual a emenda correta? Somente soldar e isolar é o bastante?

[Ricardov]

@Marcelotronic  raspar o esmalte, soldar e isolar com espaguete termo-retrátil deve resolver.

[alexandre.mbm]

10 minutos atrás, Ricardov disse:

raspar o esmalte



Queimar pode ser um método.

[Marcelotronic]

@Ricardov Vou tentar achar esse fio para comprar, obrigado! Na verdade pode ser fio rigido de instalações residênciais correto? é só ser a mesma bitola.

[Ricardov]

@Marcelotronic  não, é fio esmaltado próprio para motores e transformadores.  O esmalte é que faz a isolação. No fio de iinstalações elétricas a isolação é a capa plástica, que ocupa mais espaço e é menos resistente ao calor.

[Marcelotronic]

Bom dia pessoal!

Preciso fazer um ajuste fino na tensão,  eu uso o mesmo circuito do Faller. Vou carregar células de lifepo4. É só colocar outro potenciômetro em série com o que já tem no circuito? Mesmo valor? Poderiam desenhar a ligação?

Se eu ajustar para 3.65V na saída, quando a bateria estiver quase carregada, a tensão vai se manter?

[Renato.88]

4 horas atrás, Marcelotronic disse:

É só colocar outro potenciômetro em série com o que já tem no circuito?

Sim.

Eu fiz com um de 5k para ajuste normal e um de 500R em série para ajuste fino.

Assim, ao mexer no ajuste fino ele varia a casa de uns 2,5V somente.

[Marcelotronic]

@Renato.88 Olá Renato, a ligação abaixo seria a correta? Primeiro potenciometro da esquerda para direita no negativo ai o segundo com os terminais 1 e 2 soldados do lado do positivo, baseando se no circuito do Faller? A ordem dos fatores altera o produto?

[Renato.88]

24 minutos atrás, Marcelotronic disse:

a ligação abaixo seria a correta?

Quase. Faltou ligar o pino do meio no primeiro potenciômetro.

Pode ser em qualquer lado, pois...

A ordem dos fatores não altera o produto.
