Teste da Fonte de Alimentação MaxPower de 420 W


Teste da Fonte de Alimentação MaxPower de 420 W
Produto Bomba

Análise do Primário

Vamos agora dar uma olhada em profundidade no primário da MaxPower de 420 W. Para uma melhor compreensão do que iremos falar aqui, sugerimos a leitura do nosso tutorial Anatomia das Fontes de Alimentação Chaveadas.

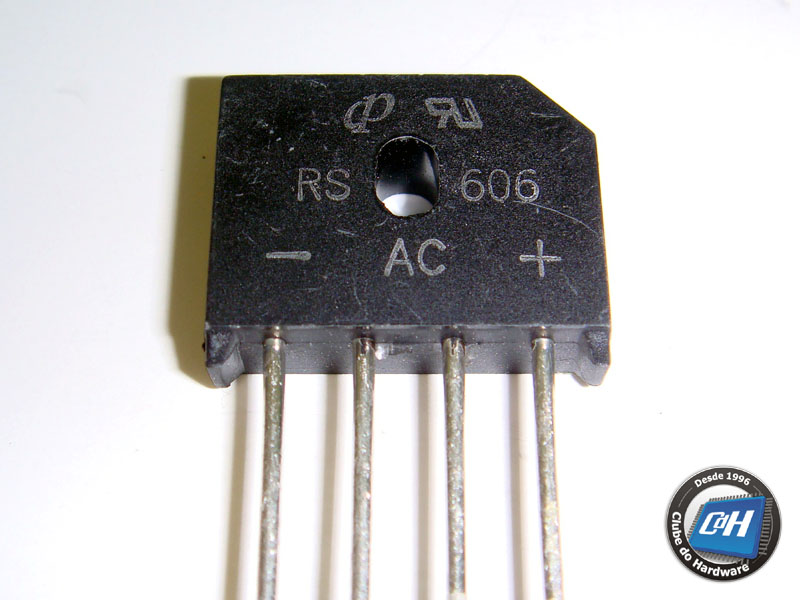

Esta fonte usa uma ponte de retificação RS606, que suporta até 6 A a 100° C. Portanto esta fonte seria em teoria capaz de extrair até  690 W em uma rede elétrica de 115 V; assumindo uma eficiência de 80%, esta ponte permitiria que esta fonte fornecesse até 552 W sem a sua queima. É claro que estamos falando apenas deste componente.

MaxPower de 420 W
Figura 8: Ponte de retificação.

A MaxPower de 420 W usa dois transistores de potência NPN 2SD4515 em sua seção de chaveamento usando um projeto de meia-ponte, cada um suportando até 15 A a 25° C (infelizmente o fabricante não informa a corrente máxima desses transistores a 100° C).

MaxPower de 420 W
Figura 9: Transistores chaveadores (o transistor da esquerda é responsável pela fonte standby/+5VSB).

Os transistores chaveadores são controlados por um circuito integrado SDC2008, que está fisicamente localizado no secundário. Infelizmente este circuito não é listado no site de seu fabricante.

MaxPower de 420 W
Figura 10: Controlador PWM.

Vamos agora dar uma olhada no secundário desta fonte de alimentação.


Comentários de usuários

Respostas recomendadas

Boa noite a todos!

Para efeito de correçao:

Pag 4:

"Vamos agora dar uma olhada em profundidade no primário da Pixxo PK-300."

No trecho nao seria MaxPower 420W?

Pag 7:

"O vimos de realmente interessante em nossos testes foi que esta fonte funcionou bem quando puxamos até 263 W dela:"

Faltou um "que" ai nao faltou?

============================================================================

Eu sou técnico em informatica em assistencia tec autorizada de marcas populares e trabalho tambem com venda de peça. Eu vendo essa fonte achando que seria uma fonte de razoavel qualidade...

"(oscilação nas saídas de +12V na faixa dos 300 mV nos testes 11 e 13 e na faixa dos 400 mV no teste 12; oscilação na saída de +5 V na faixa de 140 mV no teste 11, 160 mV no teste 12 e 105 mV no teste 13 – os valores máximos permitidos são 120 mV para a saída de +12 V e 50 mV para a saída de +5 V)."

Incrivel! Com uma oscilaçao dessa, me diz que HD que aguenta?

Imagem 15 - OS RESISTORES FRITARAM BONITO!!!

"Possivelmente usuários usando esta fonte não terão problemas. Como ela não tem cabo de alimentação para placas de vídeo e tem apenas um conector SATA, possivelmente usuários vão instalá-las em computadores simples, que puxam bem menos de 250 W, o que fará com que a fonte trabalhe bem.

Porém, como explicamos, o problema é que ela é vendida como sendo uma fonte de 420 W e temos de analisá-la como tal.

“Corrigir” esta fonte de alimentação é muito fácil: basta o importador (Infocwb) rotulá-la como sendo uma fonte de 250 W."

Nao acredito que somente rotular a fonte como sendo de 250W "conserte" o problema, na verdade estaria somente "tapando o sol com a paneira". Vejo diariamente computadores de marcas como Megaware, Positivo, CCE, entre outros com fonte genericas e alguns compram uma placa de video off-board e escolhem essa fonte para trocar, porque imaginam estar tirando uma fonte generica de fabrica e colocando uma fonte de melhor qualidade no seu equipamento; mal sabem eles que estão trocando praticamente seis por meia duzia! Isso porque essa fonte nao se saiu estão mal quanto as outras, mas mesmo assim, acho seria muito justo e honesto (engraçado escutar essa palavra no Brasil) uma fonte valer o preço que custa.

Sortudo sou eu que existe o CdH, em especial, o Gabriel Torres...

Amanha mesmo esta fonte estara fora da lista de vendas!

Link para o comentário
Compartilhar em outros sites

  • Membro VIP

Incrível nenhuma fonte "brazileira" que presta...

No dia que uma "Brazileira" for aprovada, vão todos atrás dela!

Parabéns pelo teste, prefiro testes dessas fontes do que testes de fontes como Corsair, Seasonic, não tem nem graça..Sempre recebem o selo de "produto recomendedo" rsrs

Só estou na espera do teste da fonte Braview "500W" e Wisecase "500W". Vende que nem água aqui em BH.

Link para o comentário
Compartilhar em outros sites

Só estou na espera do teste da fonte Braview "500W" e Wisecase "500W". Vende que nem água aqui em BH.

com certeza irá receber o selo bomba tb, essas marcas já tem uma fama ruim pelo CdH :P

é uma pena que até o momento não temos uma fonte de baixo custo confiavél, pois muitas fontes de clientes queimam e fica "florida" indicar uma fonte de baixo custo para maquinas simples... é a dura realidade, massssss... isso é o nosso "brazil" -_-

Link para o comentário
Compartilhar em outros sites

  • Membro VIP
Incrível nenhuma fonte "brazileira" que presta...

No dia que uma "Brazileira" for aprovada, vão todos atrás dela!

Parabéns pelo teste, prefiro testes dessas fontes do que testes de fontes como Corsair, Seasonic, não tem nem graça..Sempre recebem o selo de "produto recomendedo" rsrs

Só estou na espera do teste da fonte Braview "500W" e Wisecase "500W". Vende que nem água aqui em BH.

Que eu me lembre duas passaram, mas são fontes mais caras.

Infelizmente nas "baratex" é só tristeza.

Link para o comentário
Compartilhar em outros sites

Eu tenho essa bomba. Infelizmente na urgencia acabei pegando ela e também por falta de opção na loja que eu havia comprado outros componentes. Só fico tranquilo porque a máquina que ela está tem uma configuração bem leve. Não cheguei a abri-la pra não perder a garantia.

Pelo menos uma coisa ela tem de positivo, essa fonte é muito silenciosa.

Mas é uma vergonha essas fontes!

Link para o comentário
Compartilhar em outros sites

Essa bateria de testes de fontes xing-ling é excelente! Mostra o quanto enfestado o mercado brasileiro está e ajuda muito na escolha da fonte.

Concordo com o camarada Julio Araujo, testes de fontes famosas e muito caras é muito bom e válido, é claro, porém, no geral servem apenas para reafirmar qua a fonte é boa e que agunta o tranco (salvo exceções). Já testes de fontes mais modestas, aquelas que a grande massa compra, tem um peso maior, pios alerta a população sobre os perigos que ela representa, não só de defeito, mais tambem do perigo de danificar o pc por inteiro. Tem muitas pessoas que se a casa pegar fogo, primeiro salva o pc, e ai depois as crianças, cachorro, papagaio, roupas, etc....

O CDH como sempre está de parabens....

Té +

Link para o comentário
Compartilhar em outros sites

Que eu me lembre duas passaram, mas são fontes mais caras.

Infelizmente nas "baratex" é só tristeza.

infelizmente aqui no brasil, fontes de baixo custo, essas "baratex" são quase na totaliadde das vezes, fontes de baixa qualidade, uma pena, já que a grande maioria dos usuarios, necessitam de fontes de baixo custo, então acabam levando procarias como essas pra casa.

Abraço.

Link para o comentário
Compartilhar em outros sites

Infelizmente acho que só rotular como uma fonte de 250w não conserta o problema, visto que ela não tem um sistem ade filtragem adequado...

Assim, acho que a única "brasileira"que pode ser comprada sem tanto medo é a C3 tech de "600W", pois tem um bom sistema de filtragem e funciona bem até em 480W, o que dá para segurar uma configuração parruda por demais... ainda mais visto que um Core i5 + ddr3 + hd 5870 poxam apenas 320w ou menos...

PS: essa minha fonte da assinatura comprei por caros 130 reais... é uma fonte cuja caixa só diz POWER num fundo psicodélico azulado, heheeh. É bem pesada, tem duas ventoinhas de 80mm com led azul e se dizia com poência real... Comprei na urgência, pois uma seventeam de 420w bem elogiada por aqui custava o mesmo preço + frete... mas como tinha que entregar um relatório no dia seguinte, não podia esperar...

No manual dela não tem nem site da fabricante ou etiquetadora, hehehe, mas tem aguentado minah config, que é básica, apenas com um processador gastão, sem pestanejar já há uns 3 anos...

Link para o comentário
Compartilhar em outros sites

"A MaxPower de 420 W explodiu em nossa configuração de 400 W "

Como pode ir ao consumidor/usuario este estopim electrico ,? muito bem elaborado e analisado o tema , com alertas importantes , muito bom.

Os componentes deste fontes ser de pessimo qualidade , como mostram as fotos , acho que ate como 250w nao presta.

Acredito que este fonte ser mais para peritos criminais que eletronicos.

Link para o comentário
Compartilhar em outros sites

O mais interessante é que na loja que fui tinha essa Maxpower e a C3Tech que foi testada aqui também no CDH e é outro produto bomba. Eu tinha que escolher entre duas bombas e tentei pegar a que me pareceu mais confiável pelo que eu podia observar nas frestas. A Maxpower era mais pesada e com um acabamento um pouco melhor que a C3Tech.

Link para o comentário
Compartilhar em outros sites

  • Membro VIP
Até 250W é uma boa fonte.

Para quem vai usar um Semprem + Onboard, estaria valendo!

Concordo plenamente com você.

Eu não entendo, esse "desespero" por potência...

A maioria do público alvo dessas fontes são aqueles técnicos mal informados e pessoas que não tem conhecimento.

E geralmente tem em casa um Computador Positivo com uma placa de video 8400GS (achando que é top de linha)..Ou seja, o consumo não passa dos 200w. porque não rotular a fonte a 250w? Parece que rotular a "500W" e oferecer 250W é jogada de marketing...

Falta também o teste da Akasa 350W, essa pelo menos tem um estágio de filtragem, vamo ver se presta..

Link para o comentário
Compartilhar em outros sites

Concordo plenamente com você.

Eu não entendo, esse "desespero" por potência...

A maioria do público alvo dessas fontes são aqueles técnicos mal informados e pessoas que não tem conhecimento.

E geralmente tem em casa um Computador Positivo com uma placa de video 8400GS (achando que é top de linha)..Ou seja, o consumo não passa dos 200w. porque não rotular a fonte a 250w?

Justamente pelo fato da pessoa achar que tem um super PC! Ela leva a de 500W vagabundex pois ela aguenta o PC... e acaba pagando pelos 500W achando que fez bom negócio

Parece que rotular a "500W" e oferecer 250W é jogada de marketing...

Completa jogada de marketing :D! Os empresarios malandros se aproveitam disto que falei acima!

O mundo é dos "expertos"... infelizmente

Link para o comentário
Compartilhar em outros sites

Até 250W é uma boa fonte.

Para quem vai usar um Semprem + Onboard, estaria valendo!

Eduardo,

Sinceramente, eu não compraria uma fonte de 250w sem componentes de proteção. A possibilidade dos componentes com o tempo se desgastarem e fazer a fonte causar problemas no sistema é grande (médio a longo prazo). Imagina o nivel de ruido que é repassado aos perifericos do computador é uma bomba muito perigosa essa fonte.

Concordo plenamente com você.

Eu não entendo, esse "desespero" por potência...

A maioria do público alvo dessas fontes são aqueles técnicos mal informados e pessoas que não tem conhecimento.

E geralmente tem em casa um Computador Positivo com uma placa de video 8400GS (achando que é top de linha)..Ou seja, o consumo não passa dos 200w. porque não rotular a fonte a 250w? Parece que rotular a "500W" e oferecer 250W é jogada de marketing...

Falta também o teste da Akasa 350W, essa pelo menos tem um estágio de filtragem, vamo ver se presta..

Bem, aqui quando você vai a uma loja, se você é um desentendido de informatica você vai procurar algo que garanta o melhor funcionamento para seu computador. Me lembro a quase 8 anos atras que eu nao conhecia nada de fonte eu acreditava que qto mais potente a fonte maior era o consumo da mesma.

Ex: Eu tive uma fonte no meu Pentium 233mhz MMX de 250w. quando ela queimou eu fui procurar na epoca uma fonte dessa potencia e o vendedor me indicou uma de 400w me informando que era mais potente, mas o mesmo não conseguiu me informar se gastava mais por ser mais potente. Conclusão: Comprei na epoca uma fonte de 300w. (logicamente como a demanda dessas fontes jogava na epoca potencia nas linhas de 3,3v e 5v, então para meu caso não tive problemas).

Essa bateria de testes de fontes xing-ling é excelente! Mostra o quanto enfestado o mercado brasileiro está e ajuda muito na escolha da fonte.

Concordo com o camarada Julio Araujo, testes de fontes famosas e muito caras é muito bom e válido, é claro, porém, no geral servem apenas para reafirmar qua a fonte é boa e que agunta o tranco (salvo exceções). Já testes de fontes mais modestas, aquelas que a grande massa compra, tem um peso maior, pios alerta a população sobre os perigos que ela representa, não só de defeito, mais também do perigo de danificar o pc por inteiro. Tem muitas pessoas que se a casa pegar fogo, primeiro salva o pc, e ai depois as crianças, cachorro, papagaio, roupas, etc....

O CDH como sempre está de parabens....

Té +

Lokinhu,

Na verdade você está olhando apenas para o consumidor brasileiro. A nossa realidade é você pagar barato para uma fonte generica e vagabunda, ou então pagar um valor um pouco maior (considerada cara) e comprar uma fonte de qualidade.

Na realidade o Gabriel faz isso para o publico americano também e com isso para eles muitas fontes consideradas de "luxo" no Brasil, lá já possui essas fontes sendo "basicas" e com isso um preço em conta.

(70 dolares em uma Corsair de 450w é tranquilo para o americano).

Abrços

Edson

Link para o comentário
Compartilhar em outros sites

Até 250W é uma boa fonte.

Para quem vai usar um Semprem + Onboard, estaria valendo!

Desculpa que não serve como desculpa nem como justificativa, já que ela tem o preço de uma fonte decente de 350W e não o preço de uma fonte ruinzinha de 250W como deveria ser. Esse tipo de engodo devia ser considerado crime contra a economia popular, com aplicação de multas e apreensão do produto.

Link para o comentário
Compartilhar em outros sites
